摘要：本文介紹了串口聯網服務器的定義、外觀、由來、應用領域、使用方法和相關產品。
串口服務器又叫做串口聯網服務器、以太網串口轉換器、串口通訊服務器、串口設備聯網服務器、終端聯網服務器、TCP/IP轉換器等，是一種網絡通訊接口轉換設備，實現工業上常用的RS232、RS485、RS422等串行通訊方式轉換成TCP/IP網絡接口，并實現雙向數據透明傳輸。利用串口服務器，用戶不需要具體的網絡知識就可以輕松的將單片機、串口設備聯網，從而實現遠程數據采集、遠程控制等智能化系統的搭建。
串口服務器分為：單串口服務器和多串口服務器。
對于串口服務器，兩個關鍵詞是串口和網絡。網絡分為內網和外網兩種，內網一般指以太網，外網指Internet，它是進行全球范圍內通信的有效手段。在網絡盛行之前，設備與計算機之間一般通過簡單的RS232來實現數據的交換；如果需要遠距離傳輸也可以采用RS485（最長1000多米）。隨著網絡和現代信息技術的發展，對設備的幾種需求逐漸提出來：
1．某些應用需要對分布于世界各地的設備進行遠距離監控。
2．像機房監控、自助銀行系統通信、辦公樓自動控制系統等應用中，本身已經有完整的網絡布線，能否利用這些已有的網絡設施實現設備的通信。
3．對于RS232接口，PC機的一個串口只能夠接一臺串口設備，如果需要連接多個設備，原來的串口方案將不易于擴展，而網絡則沒有該問題。
由于以上原因，需要將設備連接到網絡上。但是已經有成千上萬原有的串口設備已存在，對這些設備的大批量改造顯然不是一蹴而就的，這樣作為暫時的解決方案——將串口轉化為網口的串口聯網服務器就應運而生了。
| 型號 | 串口形式 | 芯片方案 |
|---|---|---|
|
雙串口服務器 USR-TCP232-410s |
RS232+RS485 | TI方案,Cortex-M4處理器 |
|
四串口服務器 USR-N540 |
4*RS232/485/422 | TI方案,Cortex-M4處理器 |
|
雙串口服務器 USR-N520 |
2*RS232/485/422 | TI方案,Cortex-M4處理器 |
|
單串口服務器 USR-N510 |
1*RS232/485/422 | TI方案,Cortex-M4處理器 |
|
八串口服務器 USR-N668 |
8*RS232/485/422 | ARM9芯片方案 |
| 型號 | 串口形式 | 工作電壓 |
|---|---|---|
|
單串口服務器 USR-TCP232-306 |
1*RS232/485/422 | DC 5～36V |
|
單串口服務器 USR-TCP232-304 |
1*RS485 | DC 5～7V |
|
單串口服務器 USR-TCP232-302 |
1*RS232 | DC 5～7V |
| 型號 | 串口形式 | 網口形式 |
|---|---|---|
|
雙網口Wi-Fi串口服務器 USR-W630 |
1*RS232/RS485 | 2*WAN/LAN |
|
單網口WIFI串口服務器 USR-W610 |
1*RS232/RS485 | 1*WAN/LAN |
|
低成本W(wǎng)IFI串口服務器 USR-W600 |
1*RS232/RS485 | 無網口 |
串口聯網服務器目前應用于：
物聯網、公共安防、工業自動化、智能家居、電力控制、環境監測、智能農業、門禁考勤系統、POS系統、售飯系統、樓宇自動化系統、電力監控、自助銀行系統、電信機房監控等。

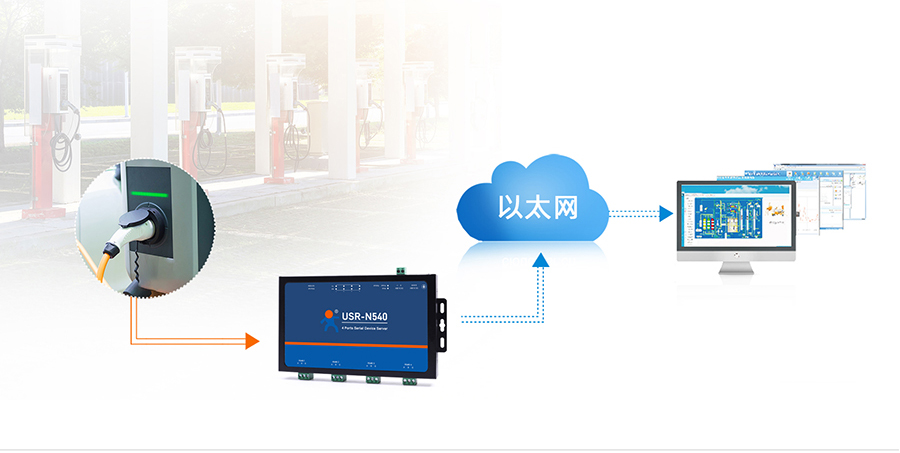

應用框圖如下圖所示
tag拓撲圖_01-20230626150613.jpg)
tag拓撲圖_07-20230626150640.jpg)
tag拓撲圖_13-20230626150724.jpg)
