　　一、資料下載

　　1、USR-TCP232-302 軟件設計手冊

　　2、USR-TCP232-302 說明手冊

　　3、M0系列設置軟件V2.2.5.8

　　4、有人網絡調試助手 串口調試助手二合一

　　5、有人虛擬串口軟件V4.0

　　二、連接框圖

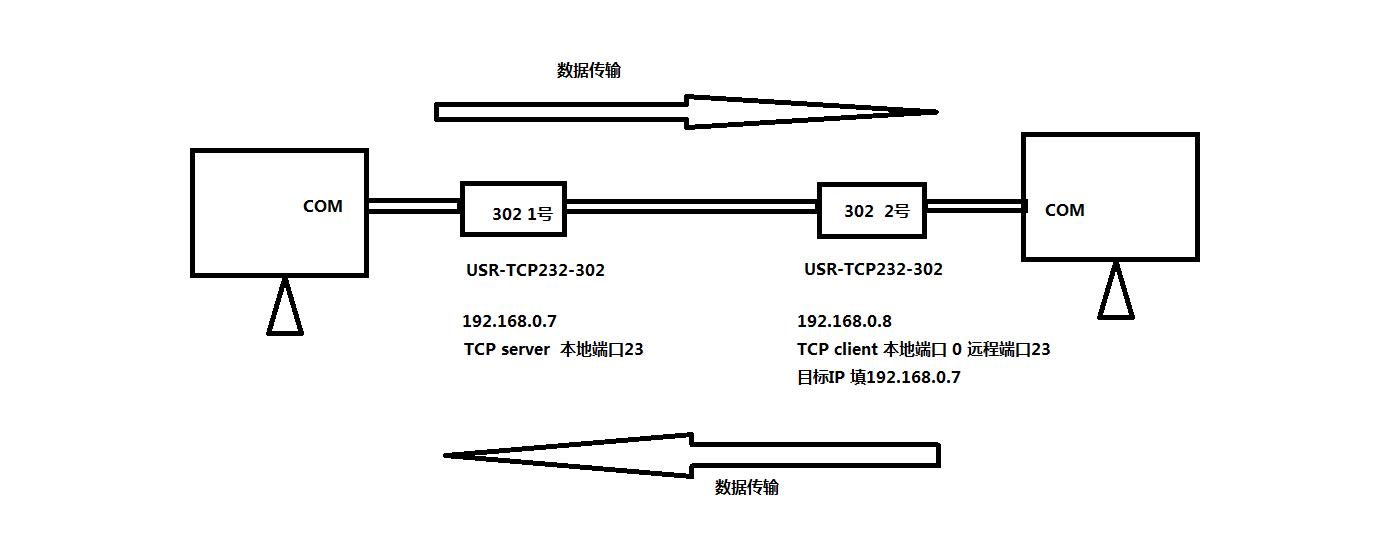

USR-TCP232-302一對一連接框圖

　　硬件連接：

　　2個USR-TCP232-302使用直流電源適配器5V供電。只能5V供電。

　　USB-RS232串口線接電腦和USR-TCP232-302的232串口。

　　2個USR-TCP232-302網口用網線連接電腦網口，電腦IP和USR-TCP232-302的IP設置同一網段。

　　用M0配置軟件搜索設備，設置參數之后，2個USR-TCP232-302網線直連，或者都接同一個交換機。

　　三、電腦設置

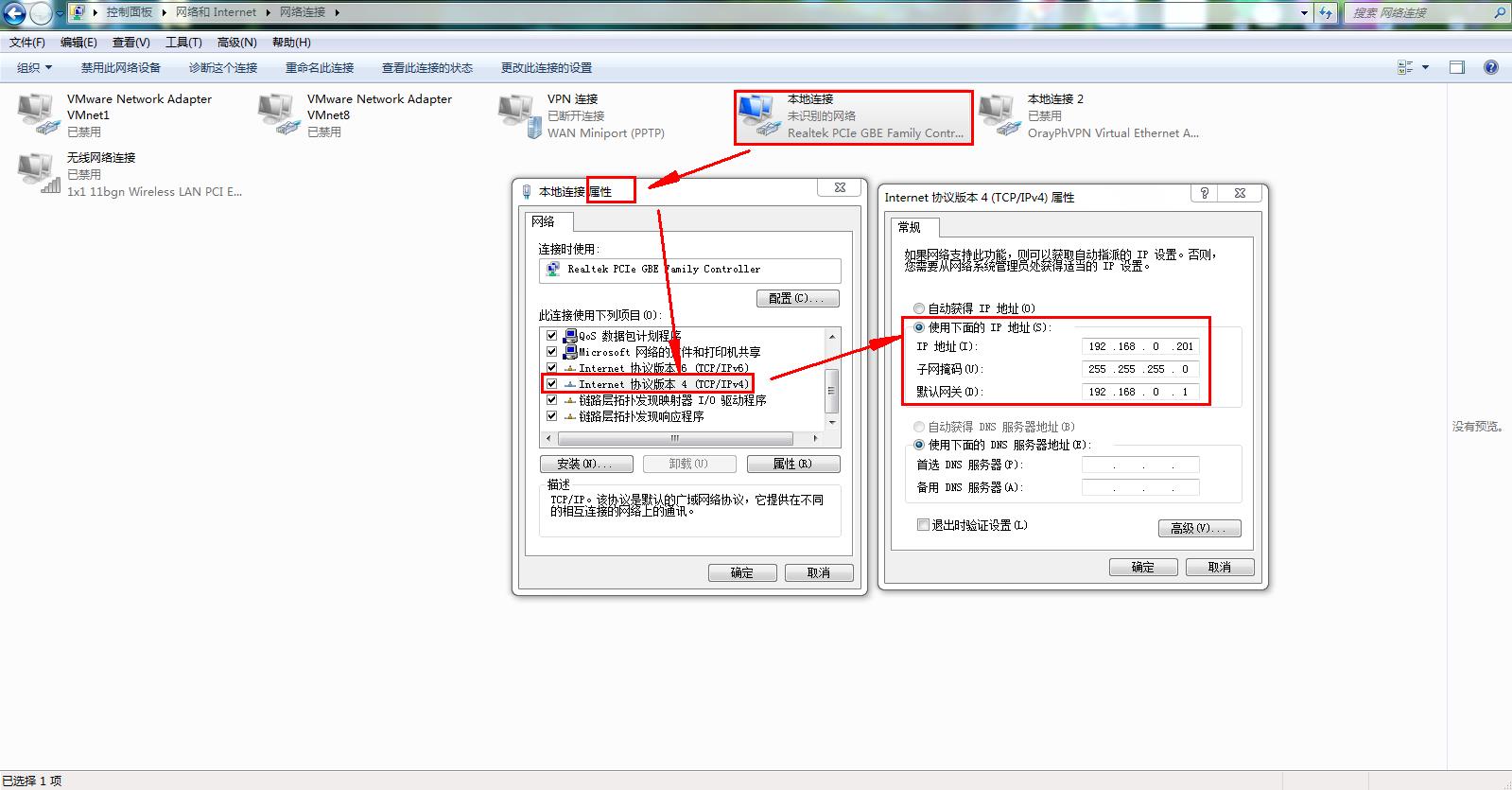

　　1、本地連接：

　　電腦打開控制面板，只保留本地連接網卡，禁用其他網卡。本地連接右擊屬性，找到IPv4，將IPv4的參數設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1

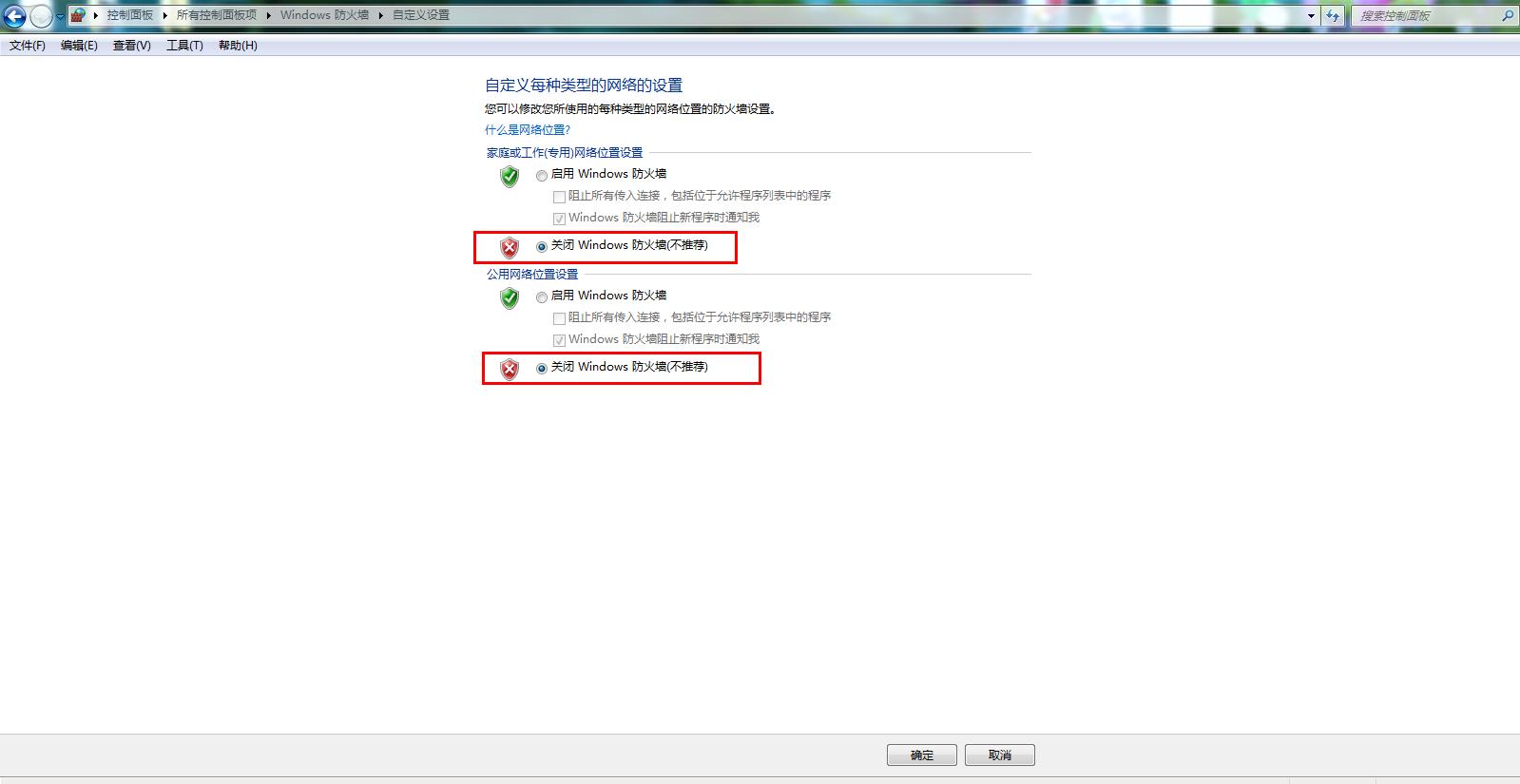

　　1、關閉防火墻：

　　需要關閉防火墻

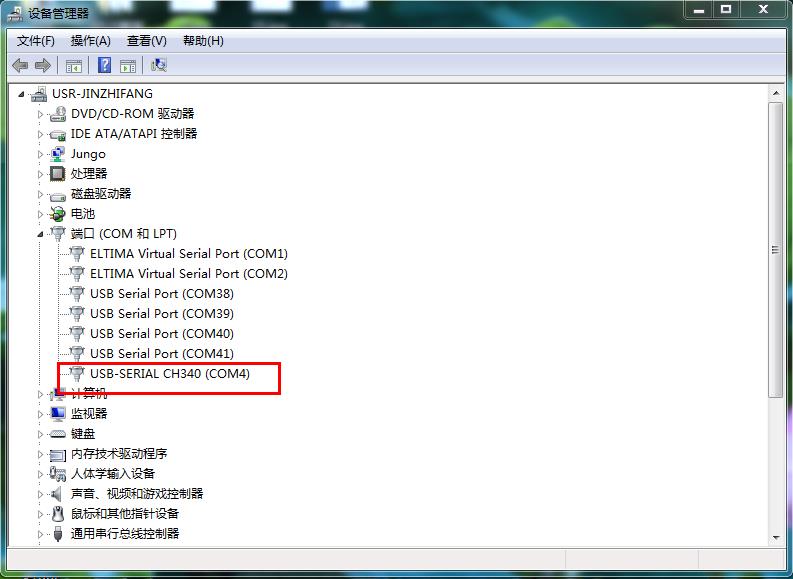

　　1、檢查串口：

　　用USB-RS232串口線接電腦和USR-TCP232-302的232串口。右擊電腦桌面的計算機，點擊設備管理器，點開端口，確認USR-RS232串口線的COM口號。

　　四、參數設置

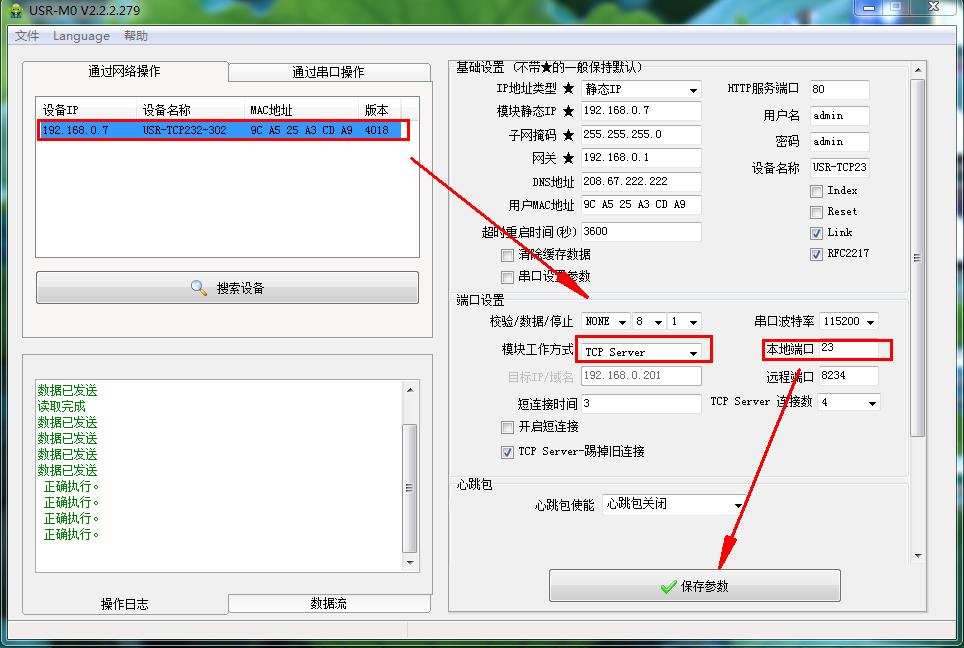

　　1、302設置TCP server：

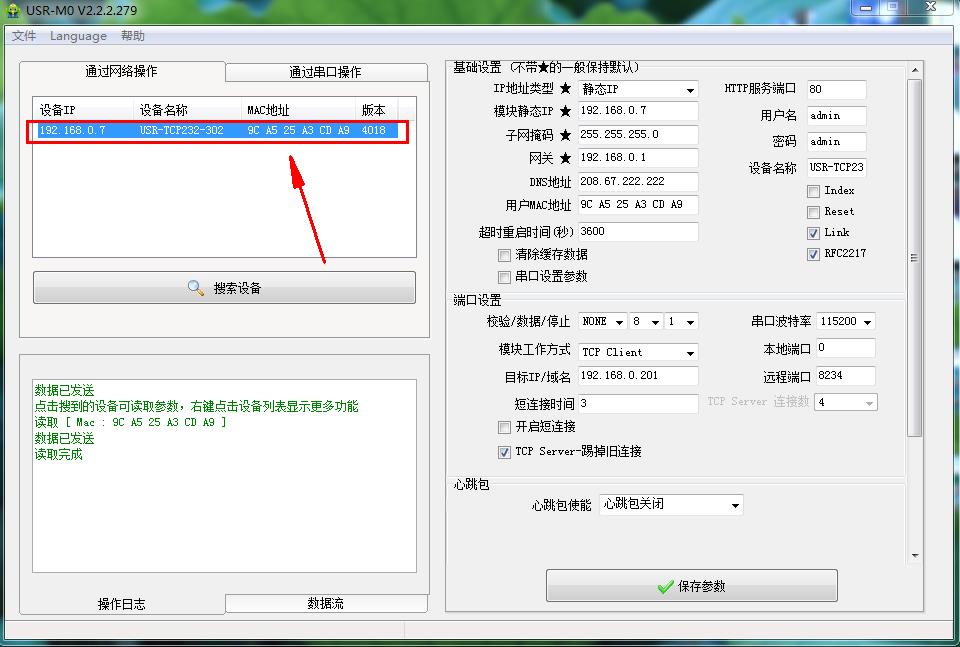

　　用M0設置軟件搜索設備，獲取302 的IP參數

　　點擊302的IP，將302IP設置192.168.0.7，工作方式TCP server，本地端口23

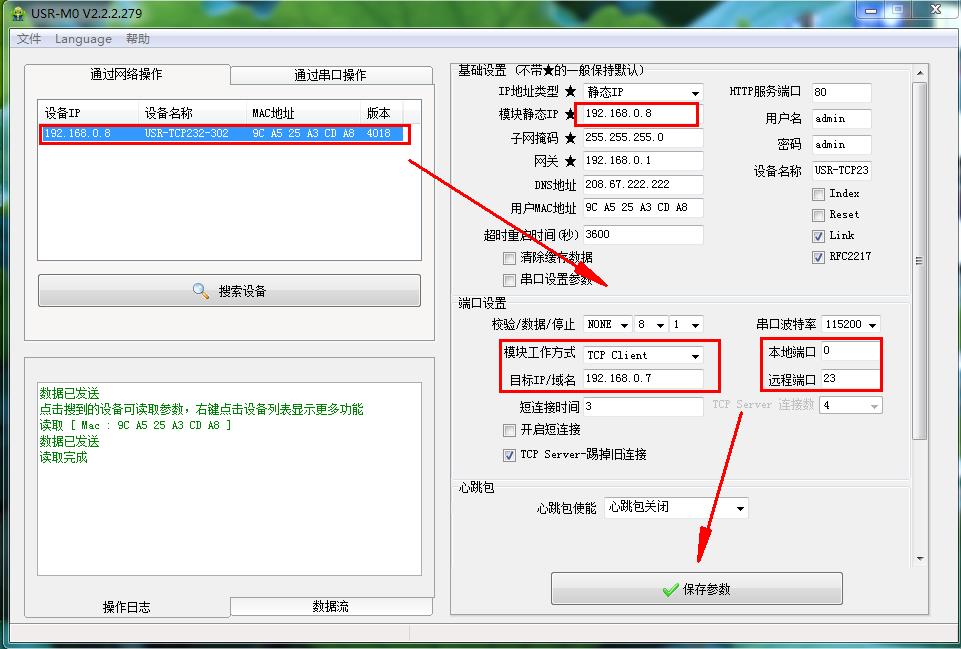

　　1、另一個302設置TCP client：

　　用M0設置軟件搜索設備，獲取302 的IP參數

　　點擊302的IP，將302 IP設置192.168.0.8，工作方式TCP client，本地端口 0，遠程端口23

　　目標IP 192.168.0.7

　　點擊保存參數

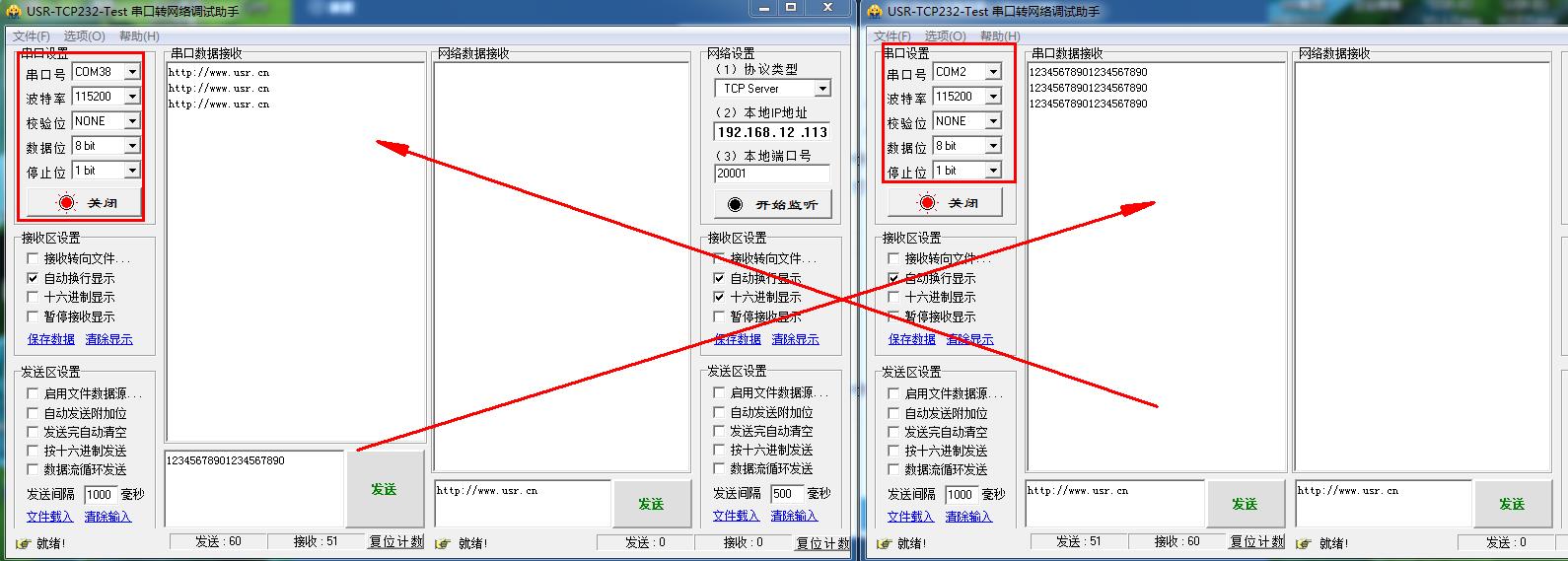

　　五、通訊調試

　　1、2個302一對一通訊，電腦用串口助手打開2個302的COM口，用對應302的串口參數，然后進行數據傳輸。
