  串口服務器304測試說明：

  本測試是模塊默認設置連接電腦測試通信

  串口服務器304測試目的：

  測試模塊的通信是否正常。

  一、要下載的軟件

  說明書：http://www.ggxxsw.cn/Download/363.html

  設置軟件：http://www.ggxxsw.cn/Download/257.html

  測試軟件：http://www.ggxxsw.cn/Download/27.html

  虛擬串口軟件：http://www.ggxxsw.cn/Download/31.html

  二、設備默認參數

  三、測試

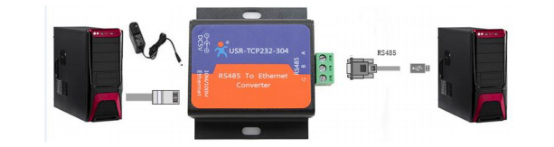

  1、將304(USR-TCP232-304，簡稱 304 下同)外接以太網口，通過網線將 304 的網口 PC 的網口相連接，通過網線將304以太網口與PC的網口相連接，檢測硬件連接無錯誤后，給模塊供電。

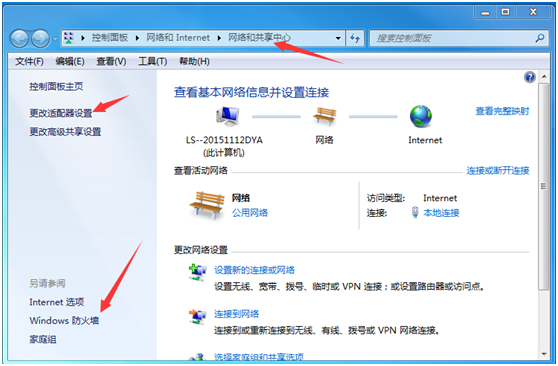

  2、閉防火墻以及禁用無關網卡

  按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

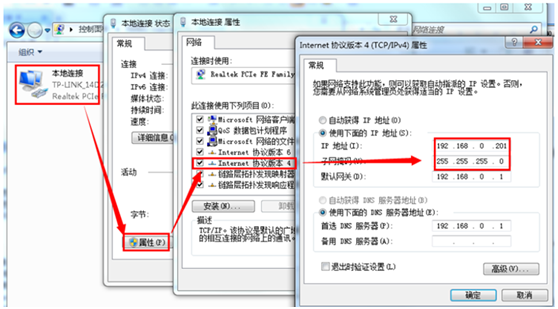

  3、給電腦設置靜態IP，要與304的IP在同一個網段。

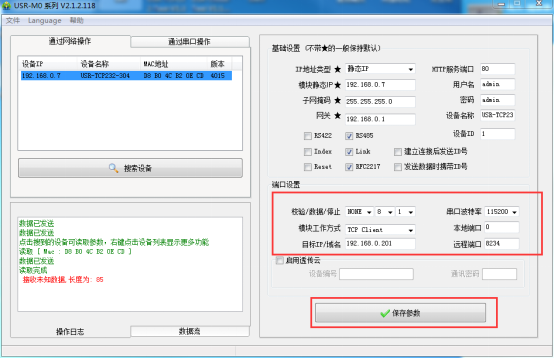

  4、打開設置軟件

  點擊“搜索設備”當搜索列表中出現304的設備后，單擊搜索到的設備，查看以及修改其配置信息(下圖為默認配置信息)。

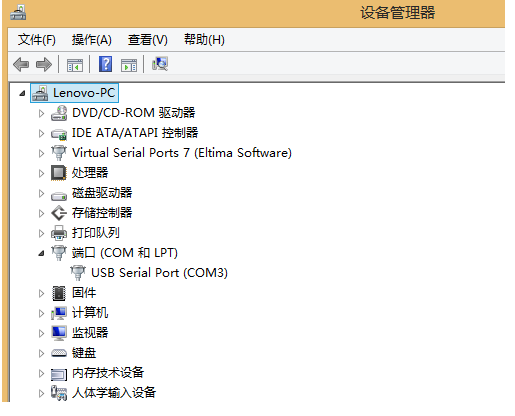

  5、在設備管理器中查看端口信息，確定304串口使用的串口號，如下圖所示電腦端口號為COM3。

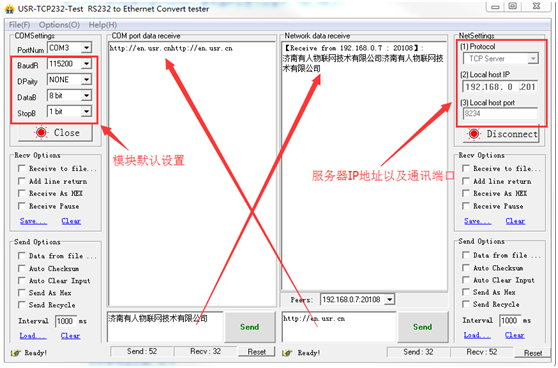

  6、打開USR_TCP232_TEST軟件

  將軟件串口設置中的串口號配置為COM3。由于設備默認協議類型為TCP Client,所以電腦端連接設備需要設置為TCP server。服務器IP設置為電腦IP：192.168.0.201

  端口號設置為306默認參數中的“連接目標端口”：8234

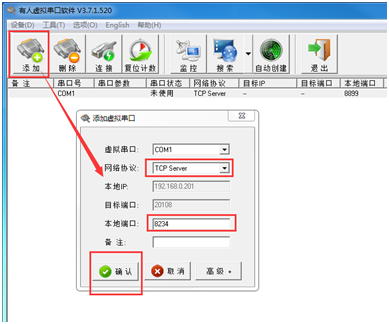

  7、如何使用虛擬串口軟件

  打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述304設備采用TCP client協議，所以此處網絡協議設置為TCP server。本地IP和本地端口與上述步驟中的電腦端設置一樣。然后點擊“確定”，建立虛擬串口COM1。

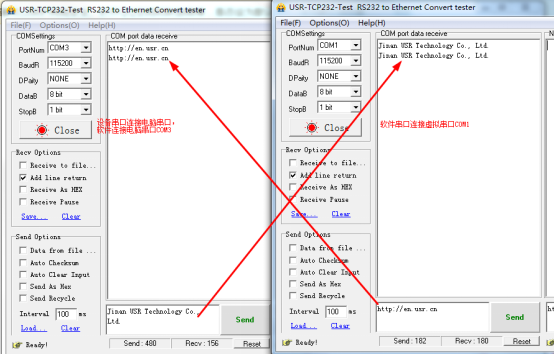

  打開兩個USR_TCP232_Test軟件，一個連接COM3，一個連接虛擬串口COM1,實現兩個串口直接數據互發。

  四、常見問題及解決辦法

  (1)網口燈不亮，無法通信。

  答：檢查網口連接是否正常，確定模塊IP設置是靜態IP還是DHCP,DHCP的話網口直連電腦無法通信，需要連接路由器

  (2)測試中串口通信不上，沒有正確返回。

  答：拔插一下USB轉232看com口是否正確;確定之前是否改過串口參數;確定USB轉232是否正常。

  (3)如何恢復出廠設置

  答：a.硬件恢復出廠設置，串口服務器上reload按鍵，長按5~10s恢復

  b.AT指令恢復出廠設置，指令是AT+RELD
