USR-N510 (M4老版本)連接組態王設置步驟

2020-01-07

調試目的：

USB-RS232或者USB-RS485串口線接USR-N510串口和電腦USB口，MODBUS SLAVE軟件打開COM口，模擬客戶串口MODBUS RTU設備。USR-N510網線和電腦直連，IP設置同網段，在電腦安裝USR-VCOM虛擬串口軟件和組態王。模擬調試，用組態王連接串口服務器，去讀取串口設備數據。

一、準備工作：

資料下載：

N510說明書：http://www.ggxxsw.cn/Download/469.html

N510軟件設計手冊：http://www.ggxxsw.cn/Download/470.html

N510設置軟件：http://www.ggxxsw.cn/Download/230.html

硬件需求：USR-N510 USR-RS232或者USB-RS485串口線

軟件需求：組態王軟件 MODBUS SLAVE軟件

USR-N510 用USB-RS232串口線和DB9母對母232轉接線接電腦和USR-N510 232串口。

USR-N510撥碼開關都朝下，是232串口功能。

USR-N510網口連接電腦，電腦IP和USR-N510的IP設置同一網段。

實現功能：串口設備連接串口服務器，串口服務器直接與組態王軟件進行數據交互，實現組態王軟件上位機發送 MODBUS RTU 協議的請求數據， MODBUS 下位機返回對應的參數值。通過串口服務器的網絡透傳和組態王軟件的透傳網橋功能實現數據遠程傳輸。遠程組態。

二、USR-N510參數設置：

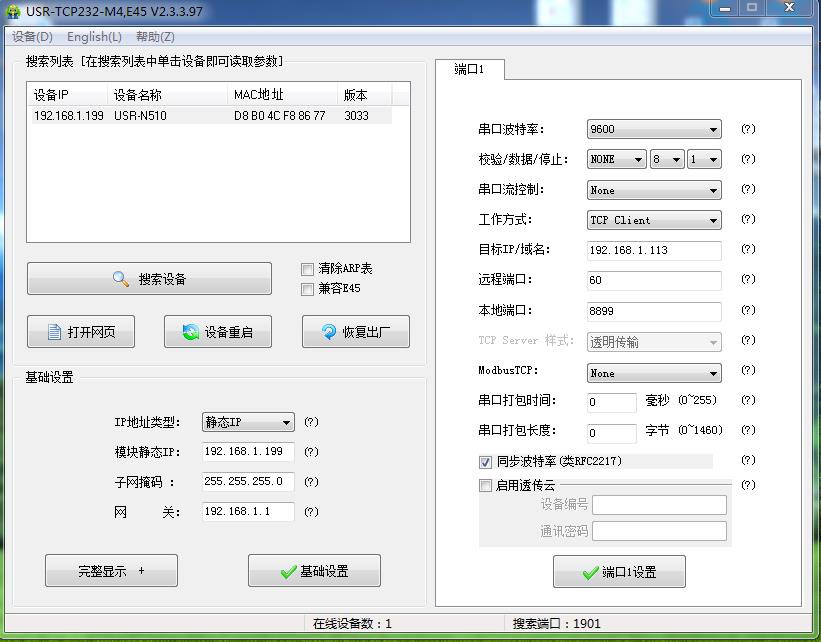

串口服務器USR-N510網線和電腦直連，IP設置同網段，在電腦用M4設置軟件去搜索USR-N510的IP，設置USR-N510的參數，做TCP client。遠程服務器地址填電腦IP，遠程端口填電腦server端口。

電腦用虛擬串口軟件建立一個虛擬串口COM8，做TCP server，服務器，本地端口。

三、虛擬串口軟件參數設置：

電腦用虛擬串口軟件建立一個虛擬串口COM8，做TCP server，服務器，本地端口60。

四、MODBUS SLAVE參數設置：

USB-RS232或者USB-RS485串口線接USR-N510串口和電腦USB口，MODBUS SLAVE軟件打開COM口，模擬客戶串口MODBUS RTU設備。串口參數設置和USR-N510串口參數一致。

SLAVE ID設置為1，模擬串口設備ID 1。用03功能碼。寄存器起始地址設置0(十進制)。寄存器地址數量是3。點擊寄存器地址，可以修改寄存器地址中的參數，依次先設置100、200、300。

五、組態王參數設置：

1、添加工程

組態軟件編程部分。新建一個工程，然后點擊開發。

2、添加設備COM

點擊設備，新建一個組態設備，選擇 Modbus RTU 標準協議的莫迪康 PLC。下一步，選擇使用虛擬串口 COM8，下一步輸入設備ID 1。點擊新建的COM8設備，還可以修改串口參數，設置和USR-N510的串口參數一致。通訊方式可以根據串口設備，選擇RS232或者RS485。

3、添加數據詞典

在數據庫，數據詞典內，雙擊新建，新建一個變量名

新建變量名 MODBUSRTU,選擇變量類型 IO 整數。連接設備為新建的設備名:新建 IO 設備，寄存器 401，代表功能碼為 03，起始地址 0 的第一個值

新建變量 MODBUSRTU1,選擇變量類型 IO 整數。連接設備為新建的設備名:新建 IO 設備，寄存器 402，代表功能碼為 03，起始地址 0 的第二個值。

新建變量 MODBUSRTU2,選擇變量類型 IO 整數。連接設備為新建的設備名:新建 IO 設備，寄存器 403，代表功能碼為 03，起始地址 0 的第三個值。

新建變量名 MODBUSRTU3,選擇變量類型內存整數。

新建變量名 MODBUSRTU4,選擇變量類型內存整數。

新建變量名 MODBUSRTU5,選擇變量類型內存整數。

新建了6個變量，三個IO變量，分別采集串口設備數據。三個內存變量。

4、添加命令語言

選擇命令語言的應用程序命令語言。然后輸入算法，MODBUSRTU 變量名采集到的數據除以 10，然后將數據賦值給 MODBUSRTU3，此變量對應的是實際的串口設備寄存器0地址中數據值。MODBUSRTU1 變量名采集到的數據除以 10，然后將數據賦值給 MODBUSRTU4，此變量對應的是實際的串口設備寄存器1地址中數據值。MODBUSRTU2 變量名采集到的數據除以 10，然后將數據賦值給 MODBUSRTU5，此變量對應的是實際的串口設備寄存器1地址中數據值。
