 USR-TCP232-410S基本測試通信和使用方案（232串口）

  一、要下載的軟件和說明書

  說明書：http://www.ggxxsw.cn/Download/306.html

  設置軟件：

  測試軟件:USR_TCP232_Test：

  虛擬串口軟件：

    二、連接方式

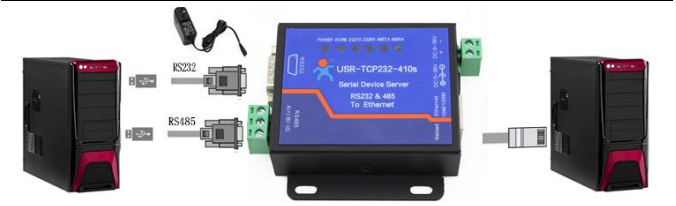

410S接入配套的5V電源適配器，然后將串口線轉USB連接到電腦上，然后通過網線鏈接到電腦。

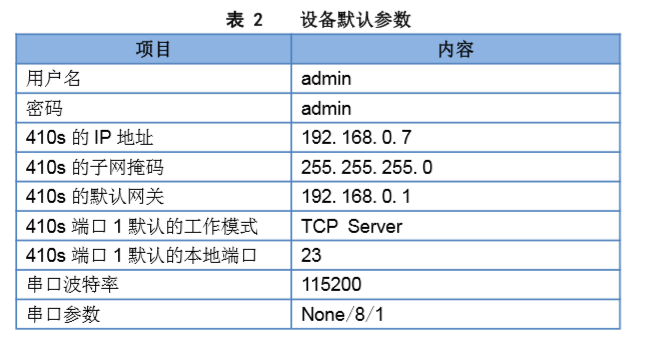

 三、設備默認參數

  四、測試

  1.將 410S(USR-TCP232-410S，簡稱 410S 下同)的串口通過串口線(或USB 轉串口線)與計算機相連接，通過網線將 410S 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 410S 供電。觀察指示燈狀態確定410S是否正常工作：POWER燈常亮，WORK燈閃爍。

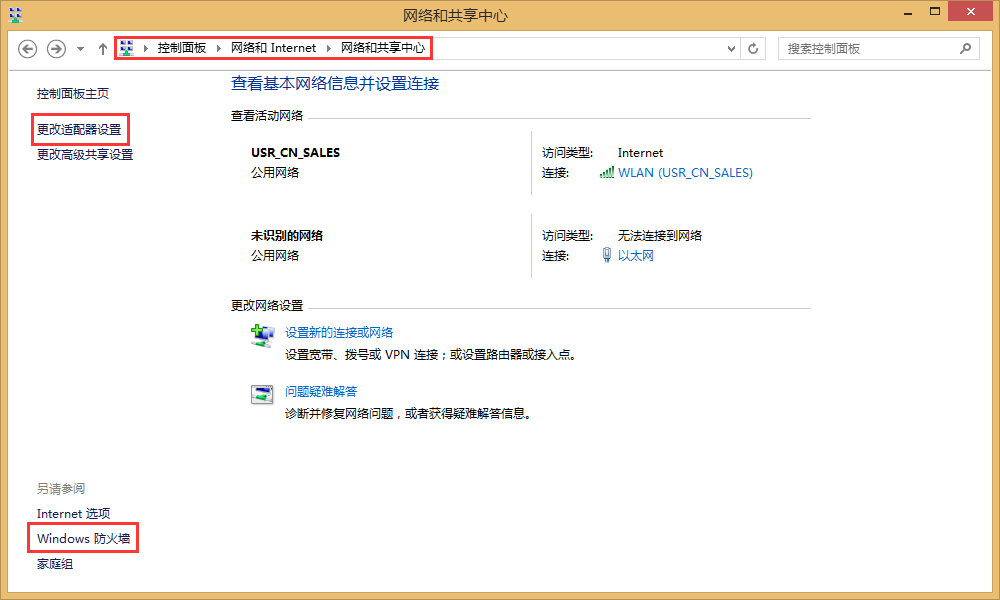

  2.按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

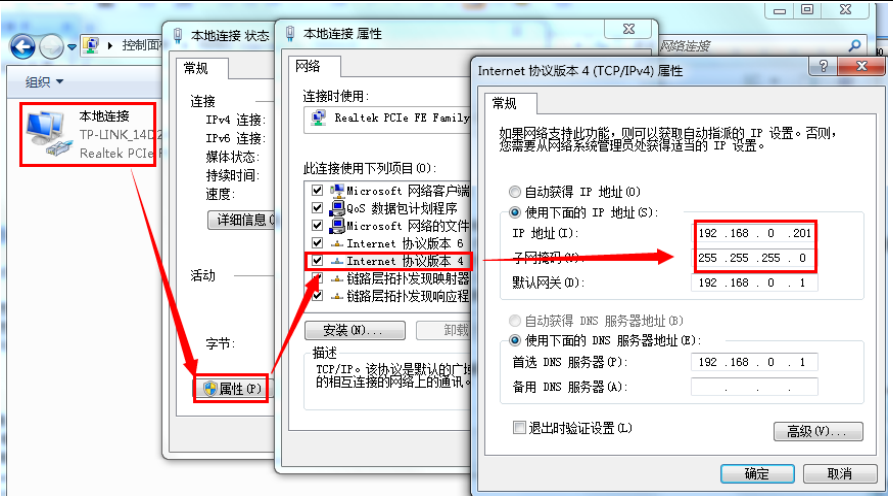

  3.給電腦設置靜態IP，要與410S的IP在同一個網段(410S默認參數見表2)。

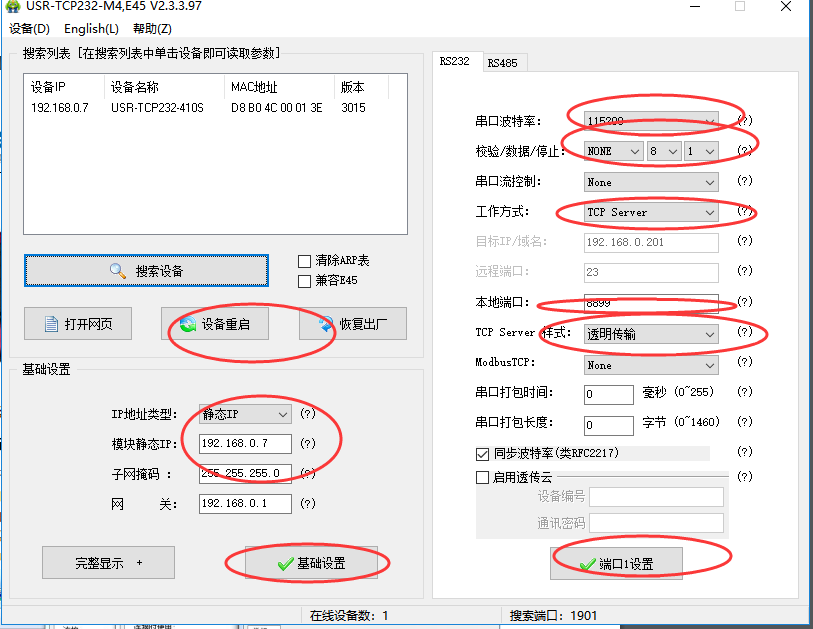

  4.打開設置軟件

  點擊“搜索設備”當搜索列表中出現410S的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

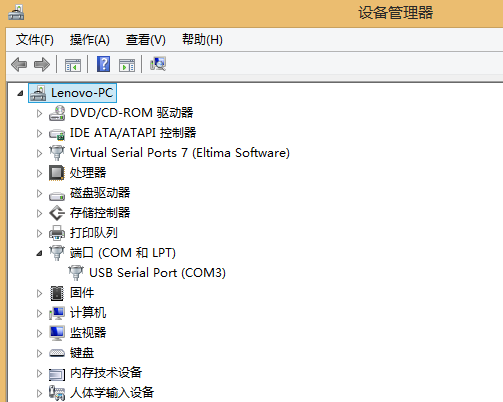

  5.在設備管理器中查看端口信息，確定410S串口使用的串口號，如下圖所示電腦端口號為COM3.

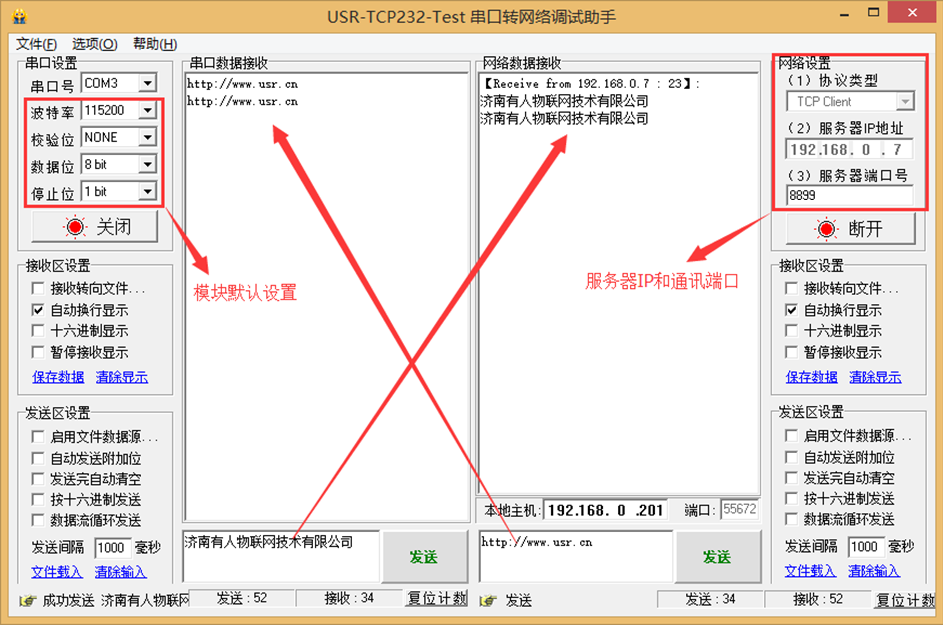

  6.打開USR_TCP232_TEST軟件

  將軟件串口設置中的串口號配置為COM3。由于設備默認協議類型為TCP server,所以電腦端連接設備需要設置為TCP client連接設備的server。服務器IP設置為設備IP：192.168.0.7

  端口號：23

  7.如何使用虛擬串口軟件

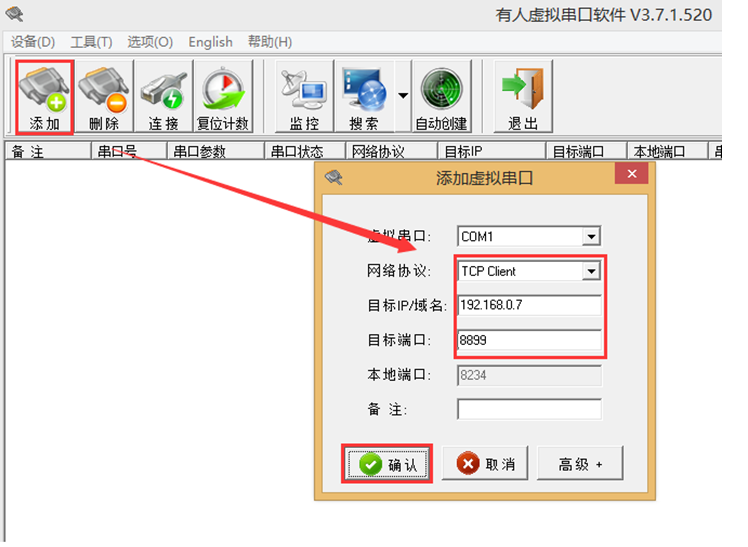

  打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述410S設備采用TCP server協議，所以此處網絡協議設置為TCP client。目標IP和目標端口設置為410S的IP和端口。然后點擊“確定”，建立虛擬串口COM1.

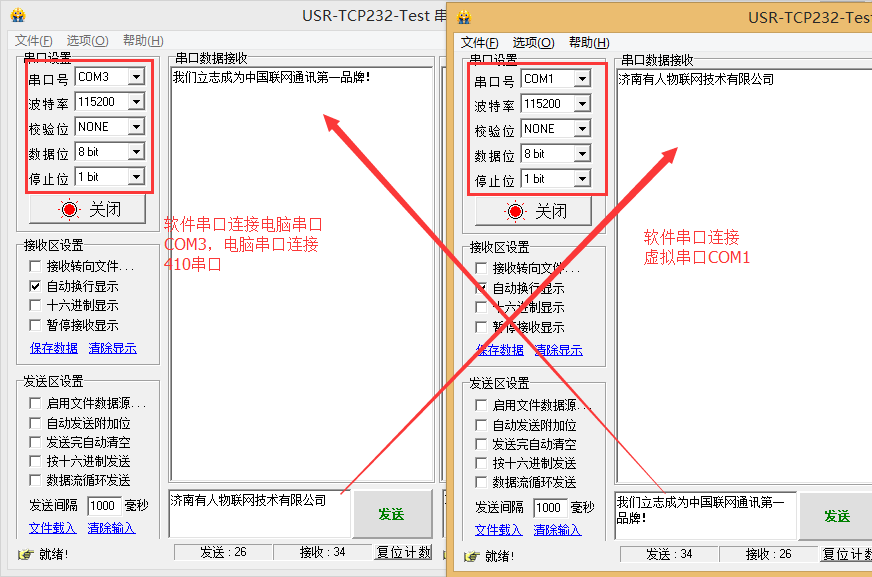

  打開兩個USR_TCP232_Test軟件，一個連接COM3，一個連接虛擬串口COM1,實現兩個串口直接數據互發。
