　　一、資料下載

　　M4設置軟件下載連接

　　E2軟件設計手冊30頁modbus網關介紹

　　二、調試方法準備工作

　　以太網模塊USR-TCP232-E2使用直流電源適配器5V供電。

　　串口轉以太網模塊 E2 用USB-RS232串口線接電腦和USR-TCP232-E2。

　　USR-TCP232-E2網口用網線連接電腦網口，電腦IP和USR-TCP232-E2的IP設置同一網段。

　　(或者USR-TCP232-E2網口用網線接路由器，電腦也連接同一個工業路由器。USR-TCP232-E2用串口設置軟件設置DHCP，動態獲取IP)

　　二、靜態IP時USR-TCP232-E2設置MODBUS網關：

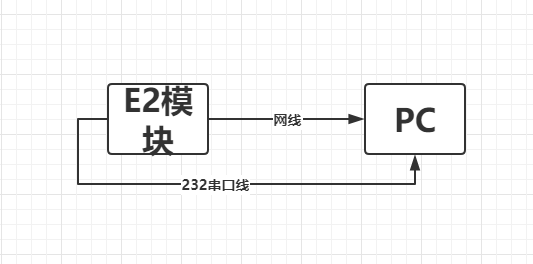

　　1、硬件連接：

　　USR-TCP232-E2使用直流電源適配器5V供電。

　　USR-TCP232-E2 用USB-RS232串口線接電腦和USR-TCp232-E2。

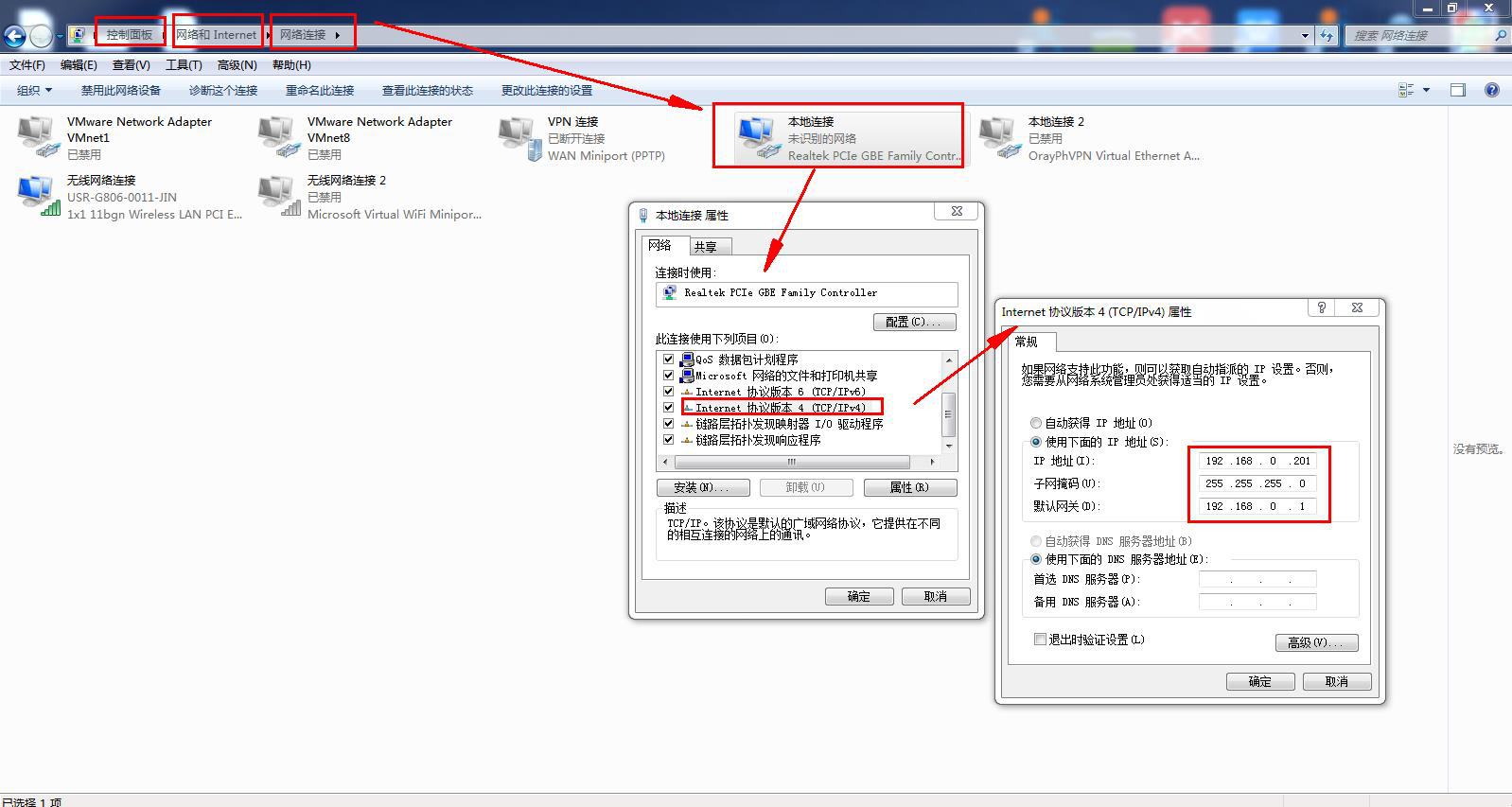

　　USR-TCP232-E2網口用網線連接電腦網口，電腦IP和USR-TCP232-E2的IP設置同一網段。USR-TCP232-E2默認IP是192.168.0.7。因此電腦設置靜態IP，192.168.0.201，子網掩碼 255.255.255.0，網關192.168.1.1。

　　三、此測試用的是動態獲取IP時USR-TCP232-E2設置MODBUS網關

　　1. 硬件連接

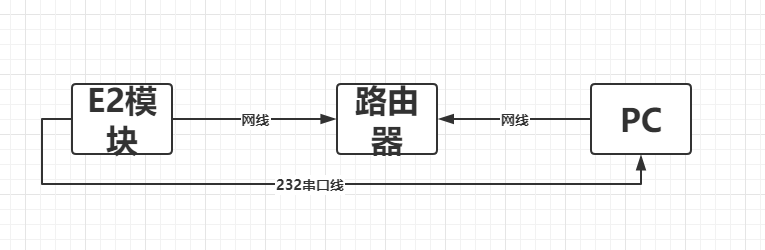

　　USR-TCP232-E2網口用網線接路由器，電腦也連接同一個路由器。USR-TCP232-E2用串口設置軟件設置DHCP，動態獲取IP

　　2、串口參數設置：

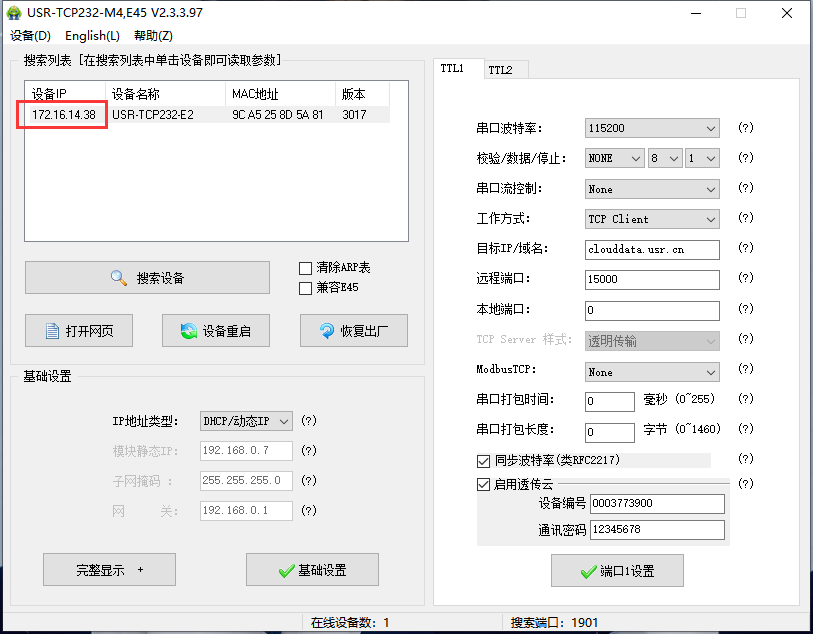

　　用M4設置軟件搜索USR-TCP232-E2的Ip。確定動態獲取的Ip172.16.14.38

　　3、網頁參數設置：

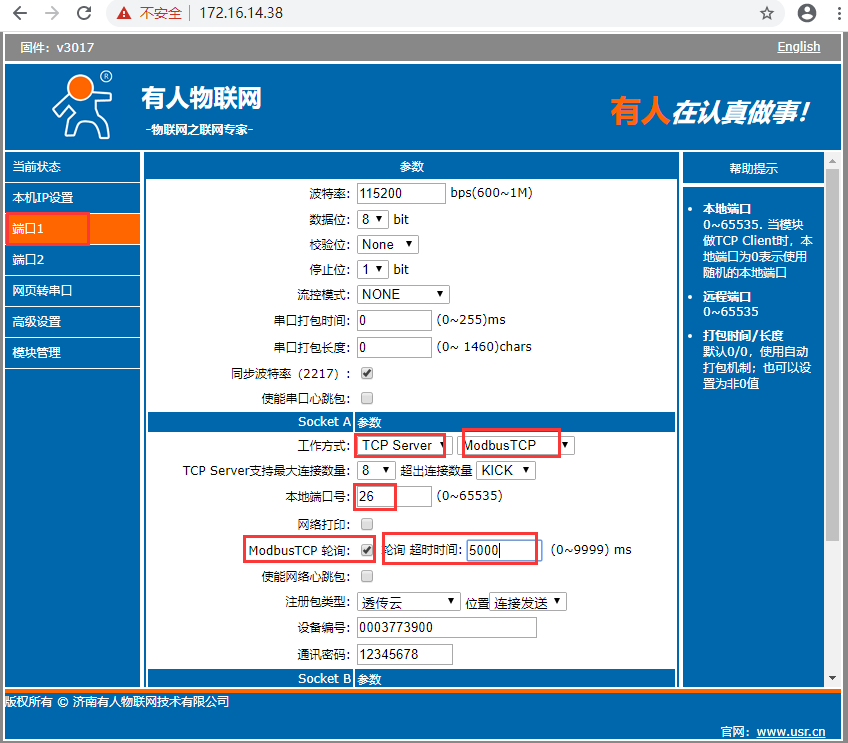

　　在電腦打開瀏覽器，輸入動態獲取的IP172.16.14.38 登錄USR-TCP232-E2的內置網頁。

　　登錄用戶名是admin，密碼是admin。

　　網頁檢查串口參數，工作方式設置TCP server ，開啟ModbusTCp，本地端口號默認是26，Modbus TCP輪詢默認是關閉，需要勾選開啟MODBUS TCP輪詢。

　　輪詢超時時間默認是200ms,需要改大，改成5000ms。

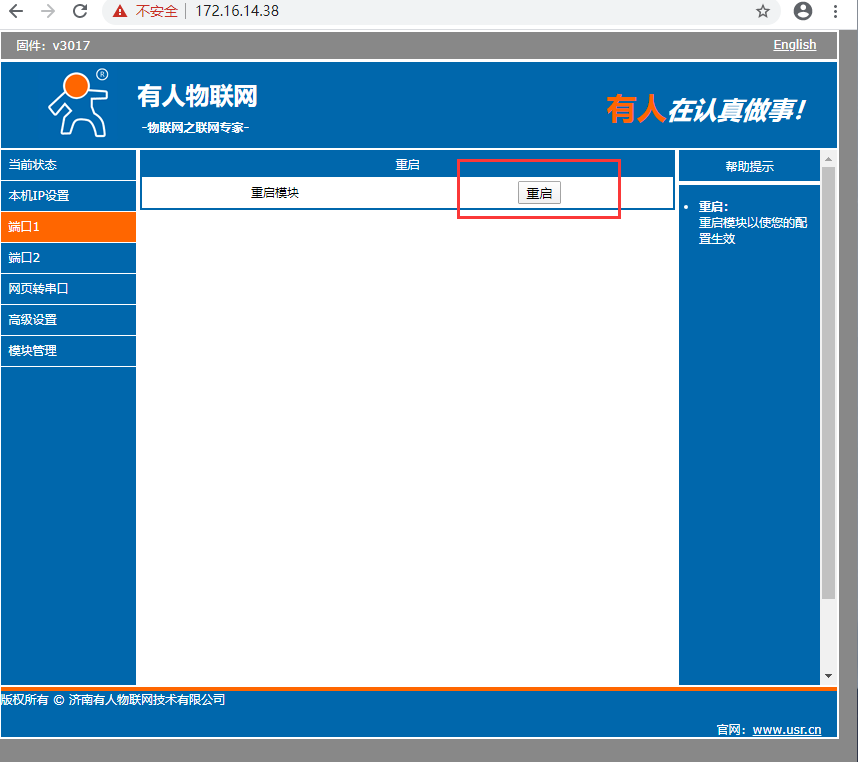

　　4.設置好參數之后保存重啟生效。

　　4、MODBUS SLAVE和MODBUS POLL軟件設置：

　　模擬測試用MODBUS SLAVE軟件做串口設備，用MODBUS pOLL軟件做網絡端。

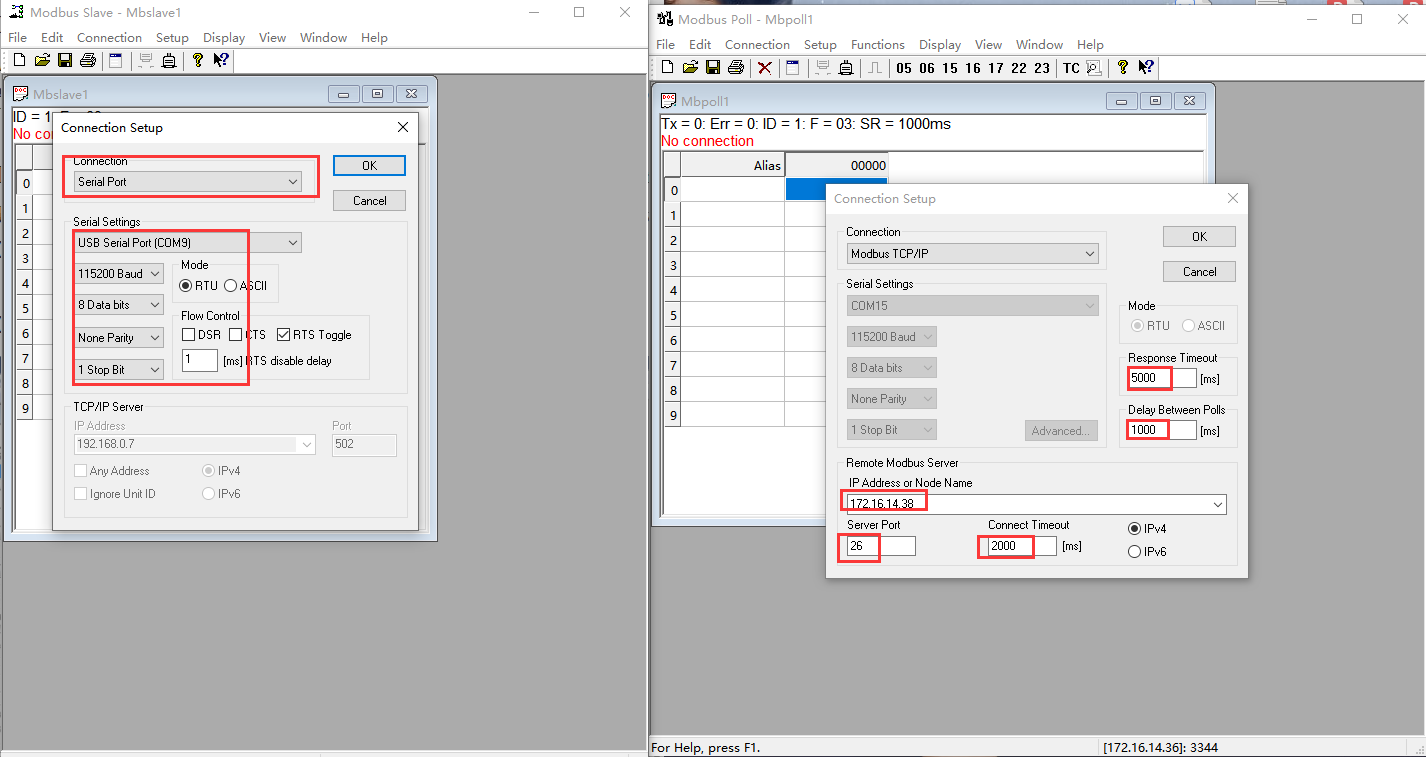

　　MODBUS SLAVE軟件設置串口參數，波特率、數據位、停止位、校驗位，需要和USR-TCP232-E2的串口參數設置一致。

　　MODBUS POLL軟件設置MODBUS TCP/Ip。Ip地址填USR-TCp232-E2的IP地址，Server port填USR-TCP232-E2的端口號26。注意MODBUS POLL軟件的3個時間參數，依次是

　　response Timeout 5000ms

　　Delay between polls 1000ms

　　Connect Timeout 3000ms。

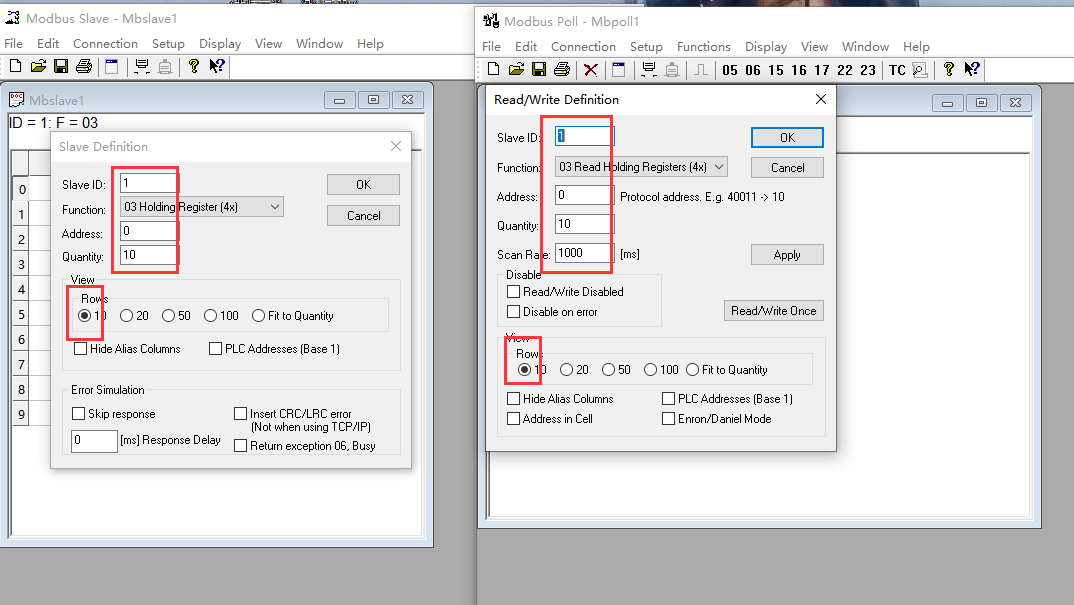

　　5.MODBUS SLAVE軟件和MODBUS POLL軟件的設備ID SLAVE ID需要設置一致，寄存器起始地址和寄存器數量設置一致。舉例，我用的是起始地址0，寄存器數量10。用的是03功能碼。

　　SLAVE ID 是1。備注：MODBUS POLL軟件有些版本，有一個讀寫選項，Read/Write Disabled,需要取消勾選

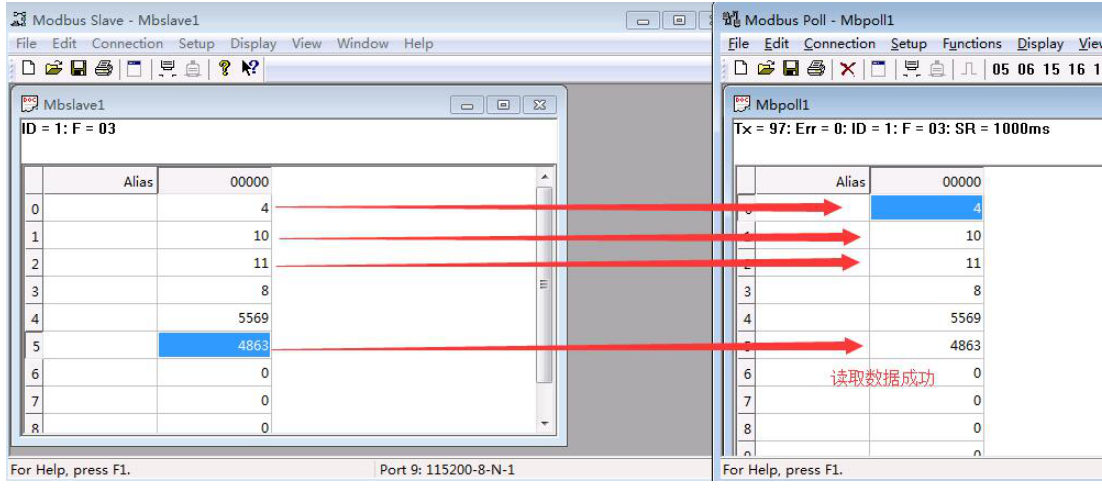

　　6.改變每個MODBUS SLAVE軟件的數據，對應的MODBUS POLL軟件就可以采集到正確的數據。

　　模擬了網絡端下發查詢命令，串口回復數據。

　　備注：MODBUS SLAVE軟件和MODBUS POLL軟件的選項Display，點開之后，最下面的Communication Traffic，是兩個軟件數據監控，可以查看MODBUS 數據，是否正常
