USR-TCP232-410S的modbus網關功能測試

  一、所需資料

軟件設計手冊：http://www.ggxxsw.cn/Download/307.html

說明書：http://www.ggxxsw.cn/Download/306.html

設置軟件：http://www.ggxxsw.cn/Download/208.html

虛擬串口：http://www.ggxxsw.cn/product/72.html

 二、步驟

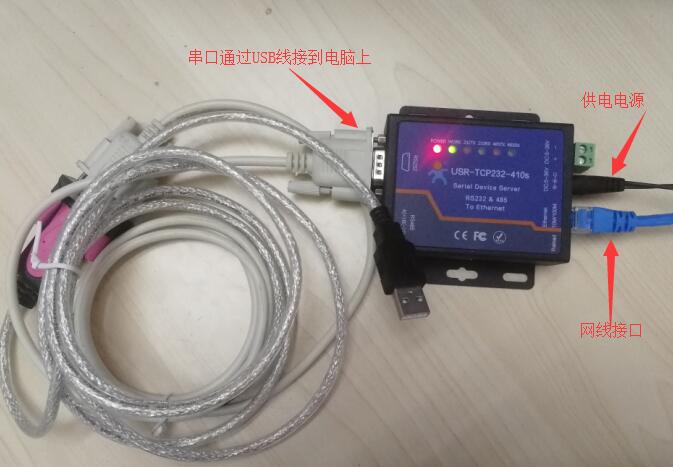

1. 將410S(USR-TCP232-410S，簡稱 410S下同)的串口通過串口線(或USB 轉串口線)與計算機相連接，通過網線將 410 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 410 供電。觀察指示燈狀態確定410是否正常工作：電源指示燈常亮，工作指示燈閃爍。

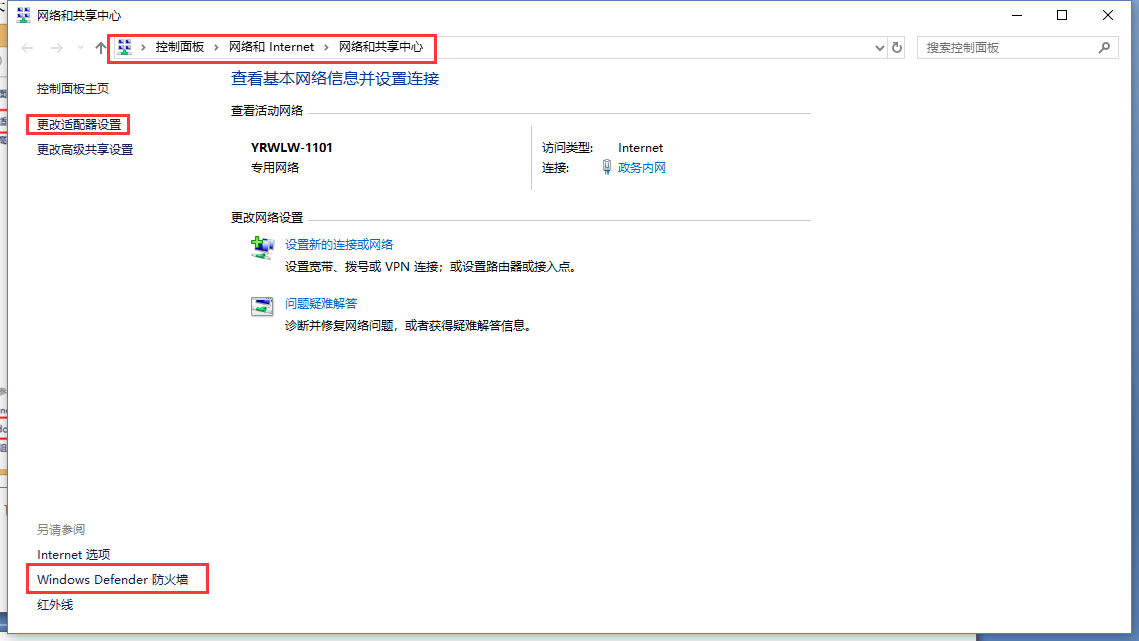

2. 按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

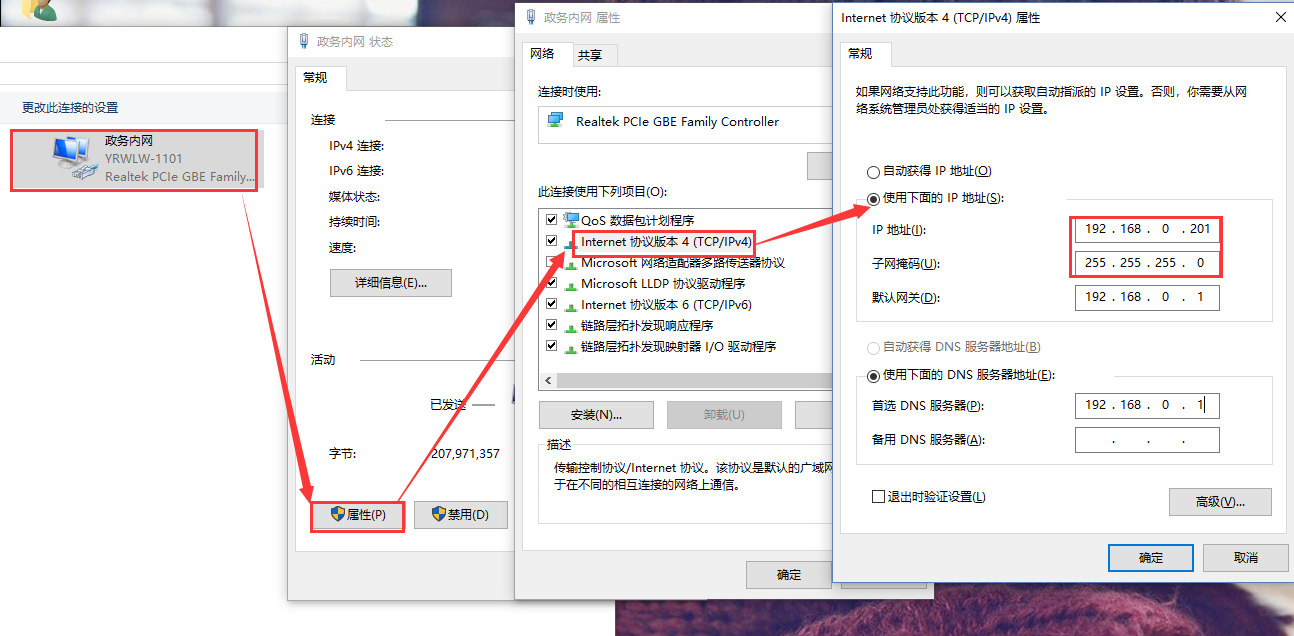

3. 給電腦設置靜態IP，要與410S的IP在同一個網段（410S的IP地址出廠默認：192.168.0.7）

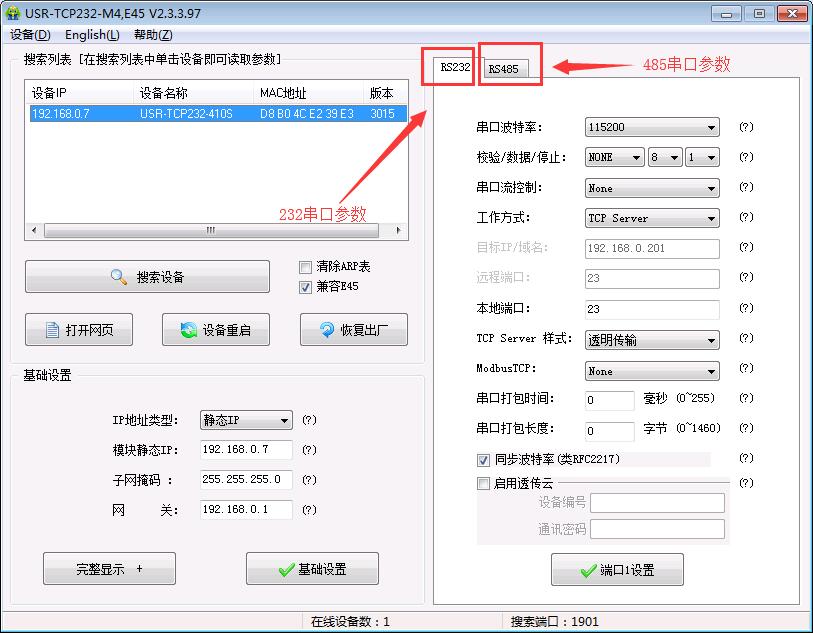

4. 打開設置軟件，點擊“搜索設備”當搜索列表中出現410的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

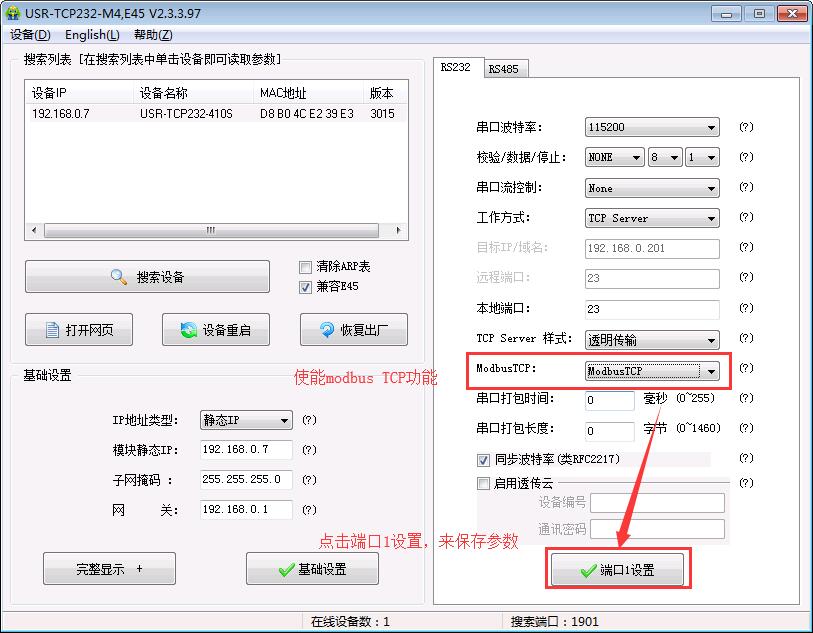

5. 下圖中使能modbus TCP功能，設置完成后，重新搜索一次，確認參數是否修改成功

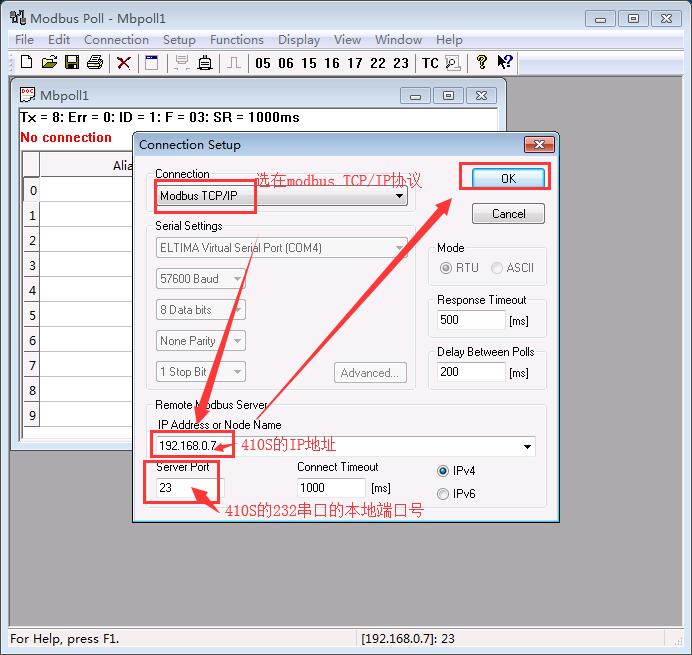

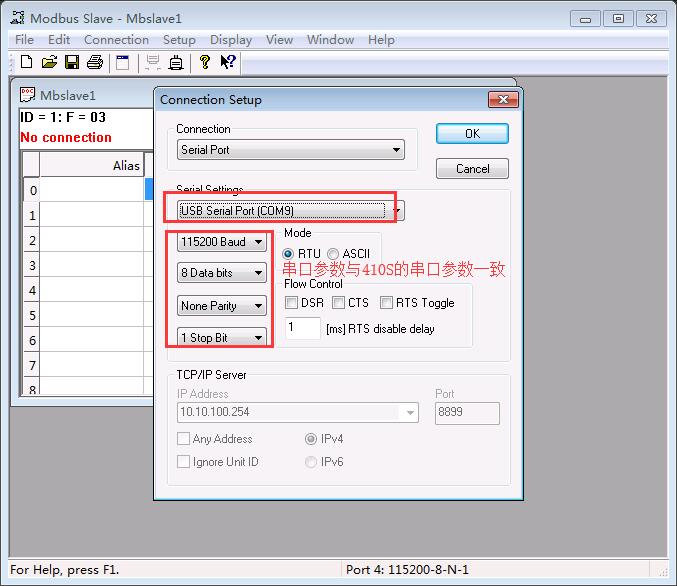

6. 打開modbus poll和modbus slave軟件，分別設置參數

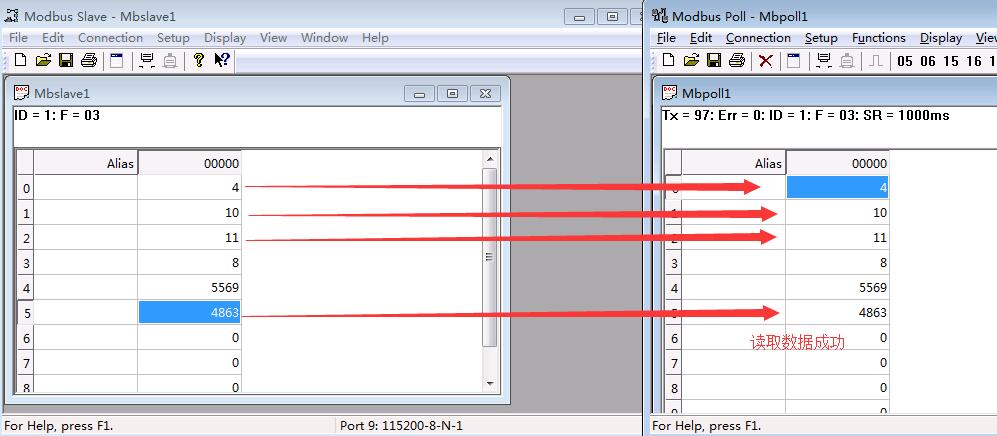

7. 測試結果
