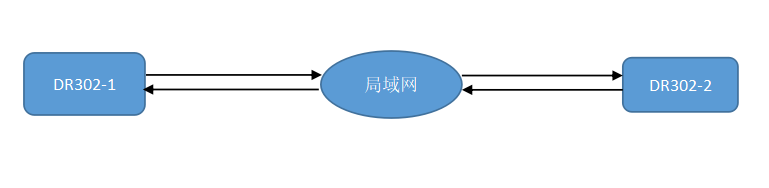

　　一、數據流程圖：

　　二、實現功能：

　　局域網內數據透?jìng)鳌?/p>

　　三、所需資料

　　串口服務器DR302說明書

　　DR302軟件設計手冊

　　DR302設置軟件

　　串口調試助手

　　三、測試

　　1、將串口服務器DR302(USR-DR302，簡稱 302)的串口通過串口線(或USB 轉串口線)與PC相連接，通過網線將 302 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 DR302 供電。

　　2、按路徑：控制面板-->網絡和Internet-->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

　　3、給電腦設置靜態IP，設置成302默認目標IP:192.168.0.201 。

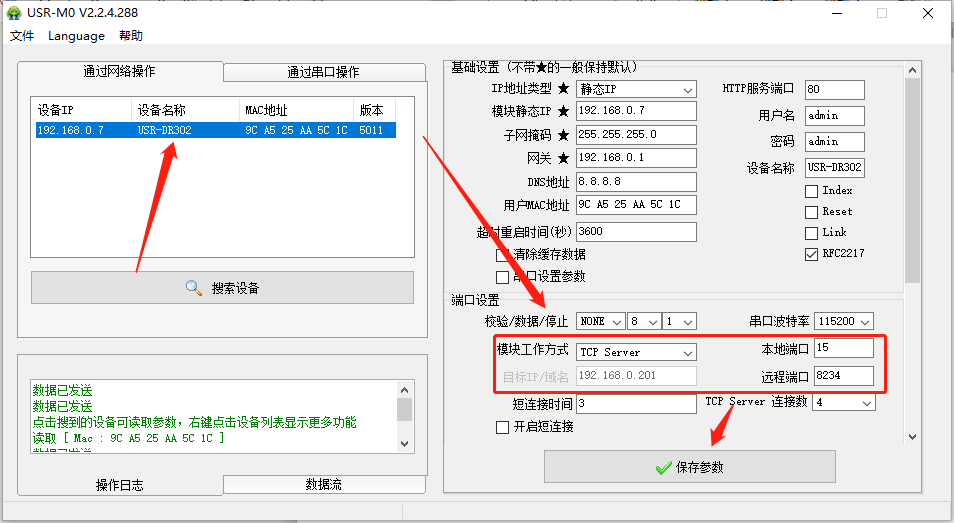

　　4、打開設置軟件，點擊“搜索設備”當搜索列表中出現302的設備后，點擊搜索到的設備，模塊工作方式設為TCP SERVER，本地端口15，點擊保存參數。

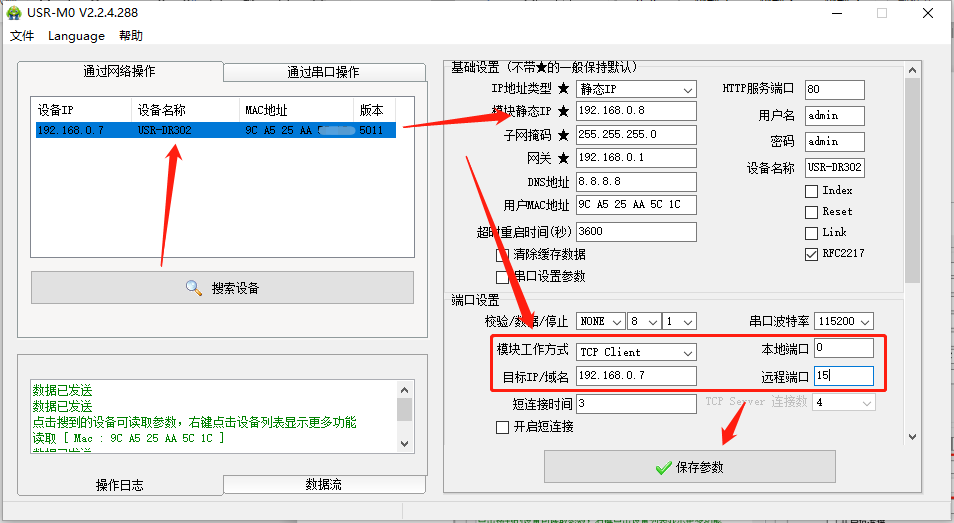

　　5、點擊“搜索設備”當搜索列表中出現另一臺302的設備后，點擊搜索到的設備，為了防止IP沖突，將此設備IP修改為192.168.0.8，模塊工作方式設為TCP Client，本地端口0，遠程端口15，點擊保存參數。

　　TCP CLIENT的遠程Ip=TCP SERVER的本地IP

　　TCP CLIENT的目標端口=TCP SERVER的本地端口(這個端口可以隨意設置，只要不是特殊端口或重復端口就可以)

　　6、設置完成后，兩個設備通過網線直連，串口分別接到電腦的USB接口上。

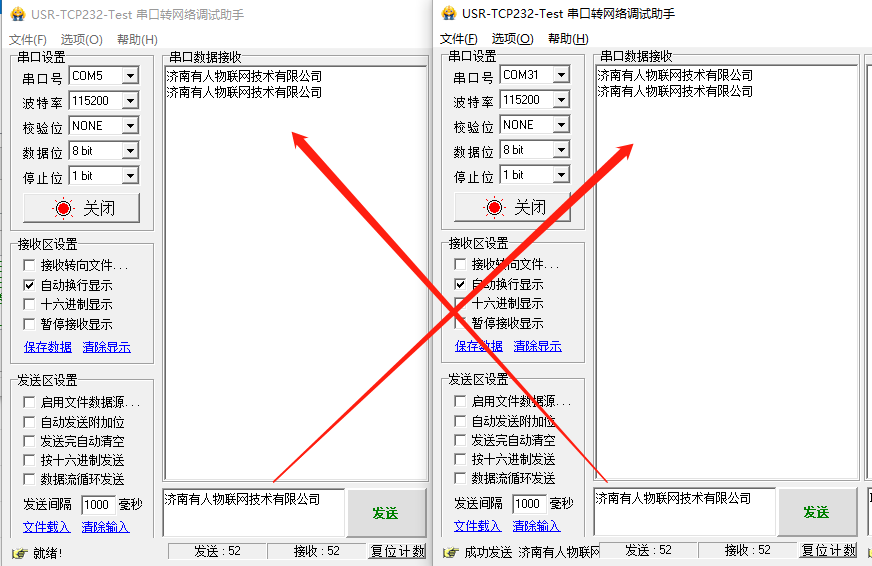

　　7、打開兩個串口調試助手，分別選擇正確的串口以及串口參數，實現兩個串口直接數據互發。

　　DR302基本測試案例：http://www.ggxxsw.cn/Faq/641.html
