(1)基礎資料
視頻教程
| CAT1系列產品連接有人云設置方法 | https://www.bilibili.com/video/BV1q3411b7Qi?spm_id_from=333.999.0.0 |
| CAT1系列設置軟件使用方法 | https://www.bilibili.com/video/BV1AZ4y197fy?spm_id_from=333.999.0.0 |
| DR154使用手機設置有人云測試 | https://www.bilibili.com/video/BV1cF41187RS?spm_id_from=333.999.0.0 |
| CAT1系列心跳包注冊包機制說明 | https://www.bilibili.com/video/BV18u41127DJ/ |
| CAT-1系列DTU連接MQTT服務器 | https://www.bilibili.com/video/BV17i4y1Z7kA?spm_id_from=333.999.0.0 |
| 7S1套接字分發協議使用說明 | https://www.bilibili.com/video/BV1iq4y1w7yh/ |
| 7S1-GN的GNSS定位說明 | https://www.bilibili.com/video/BV1xS4y1G717/ |
| CAT-1系列DTU通過設置軟件調試HTTPD功能 | https://www.bilibili.com/video/BV1bR4y1s7EF?spm_id_from=333.999.0.0 |
| CAT-1系列連接遠程服務器操作步驟 | https://www.bilibili.com/video/BV1vS4y1D7QD?spm_id_from=333.999.0.0 |
(2)測試說明：本測試連接的是默認設置的服務器test.usr.cn：2317，實現的功能是向服務器發送數據，服務器自動返回接收到的數據。
(3)測試目的：測試模塊的通信是否正常。

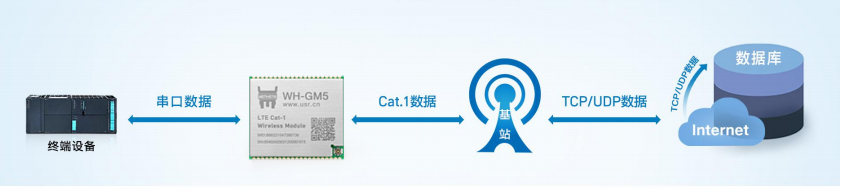

(4)數據流向
用戶的串口設備可以通過本模塊發送數據到指定的服務器，模塊也可以接收來自服務器的數據，并將信息轉發至串口設備。
1、硬件連接：裝上sim卡，接上天線，cat1模塊GM5的UART1通過串口轉232接到pC上，用我司原裝適配器供電。
2、參數設置
(1)打開設置軟件，選擇對應的串口號、波特率、校驗位、數據位、停止位
默認串口參數：115200 N 8 1

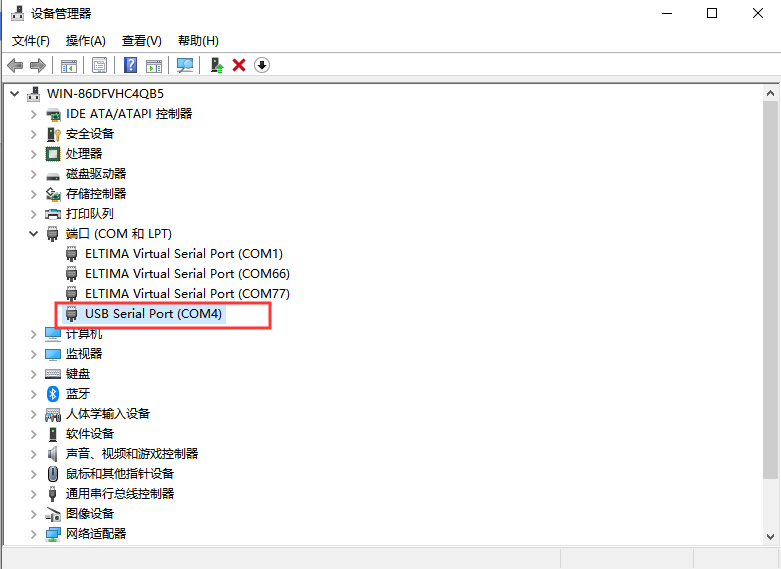

注：串口號可以在電腦的“設備管理器-端口”查看

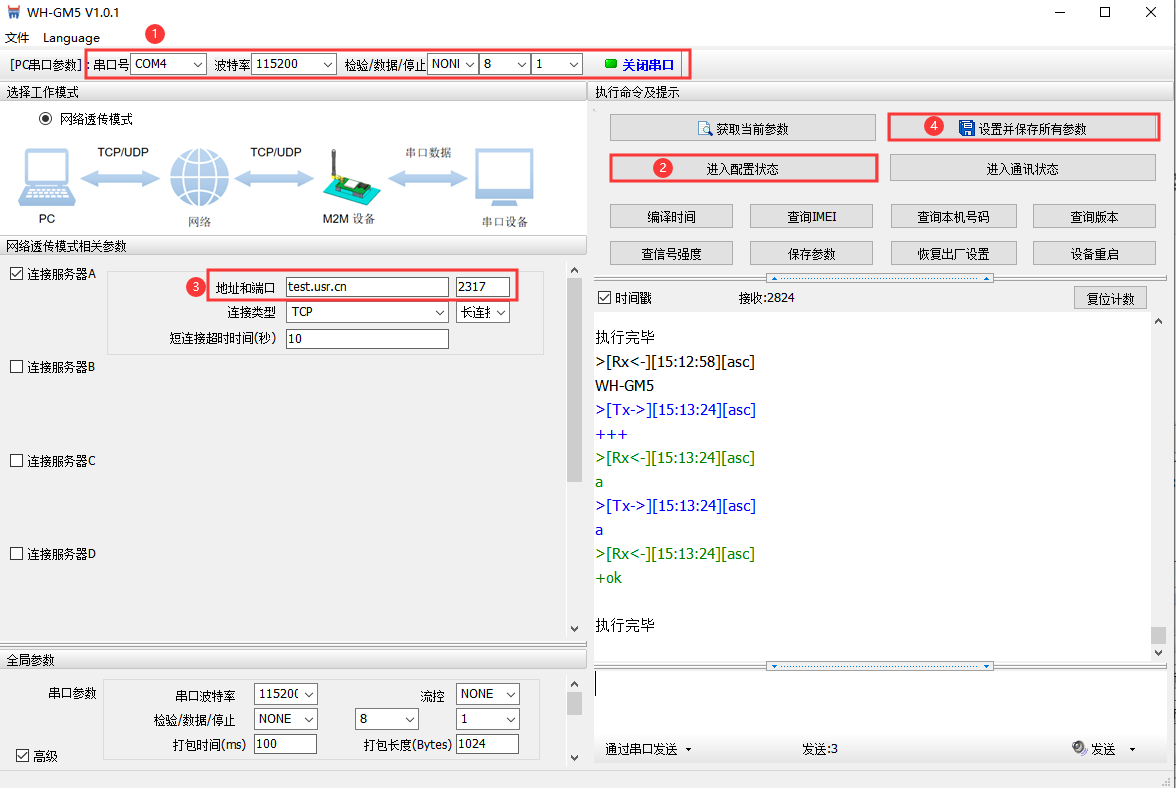

(2)打開串口——進入配置狀態——設置相關參數——設置并保存所有參數
注：點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的
(3)串口向服務器發送什么數據，服務器就將接收到的數據返回到串口。

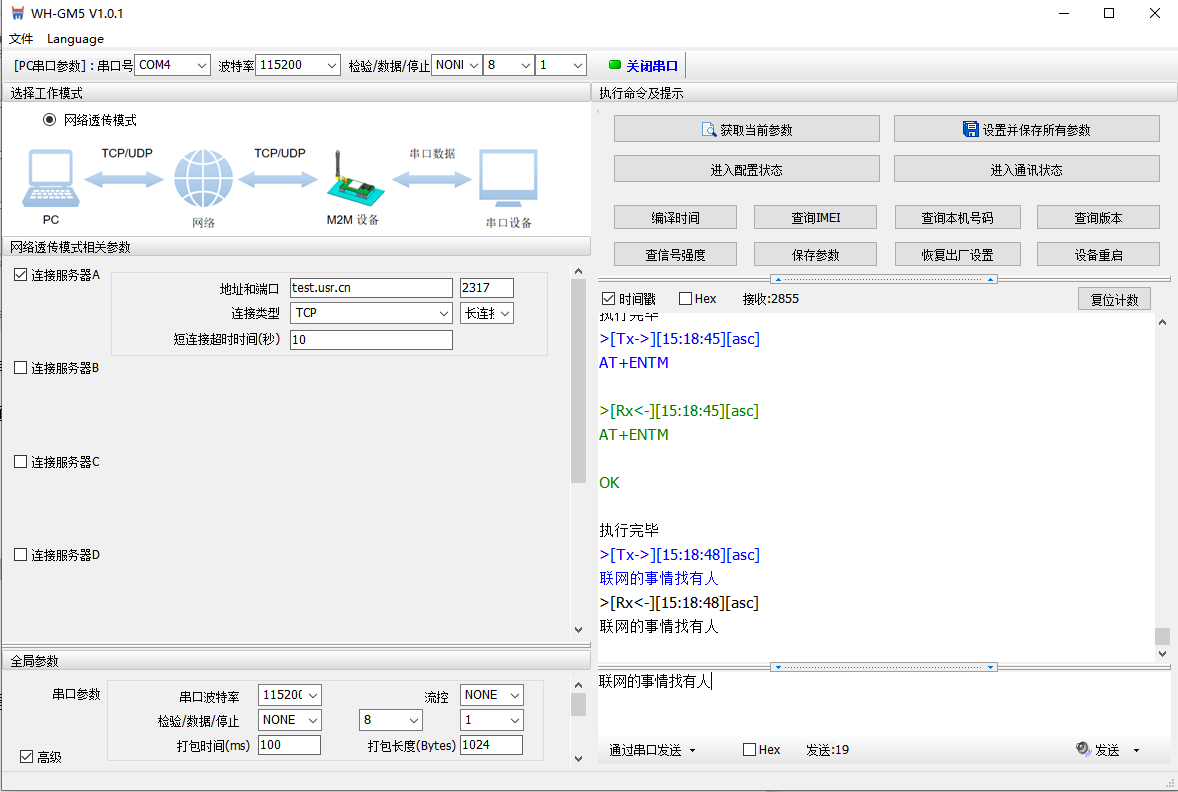

通過串口發送<聯網的事情找有人>，可以看到服務器返回了相同的內容，說明模塊工作
是沒有問題的.
