一、說明
1、基礎資料

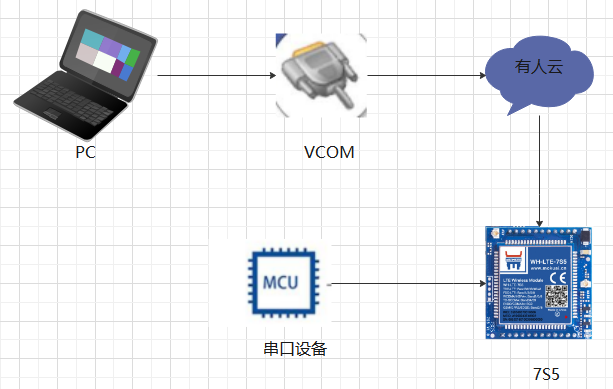

2、硬件連接拓撲圖
3、數據流向
終端串口設備——7S5——有人云平臺——pC(虛擬串口)
實現終端串口設備電腦端雙向數據透傳
二、配置步驟

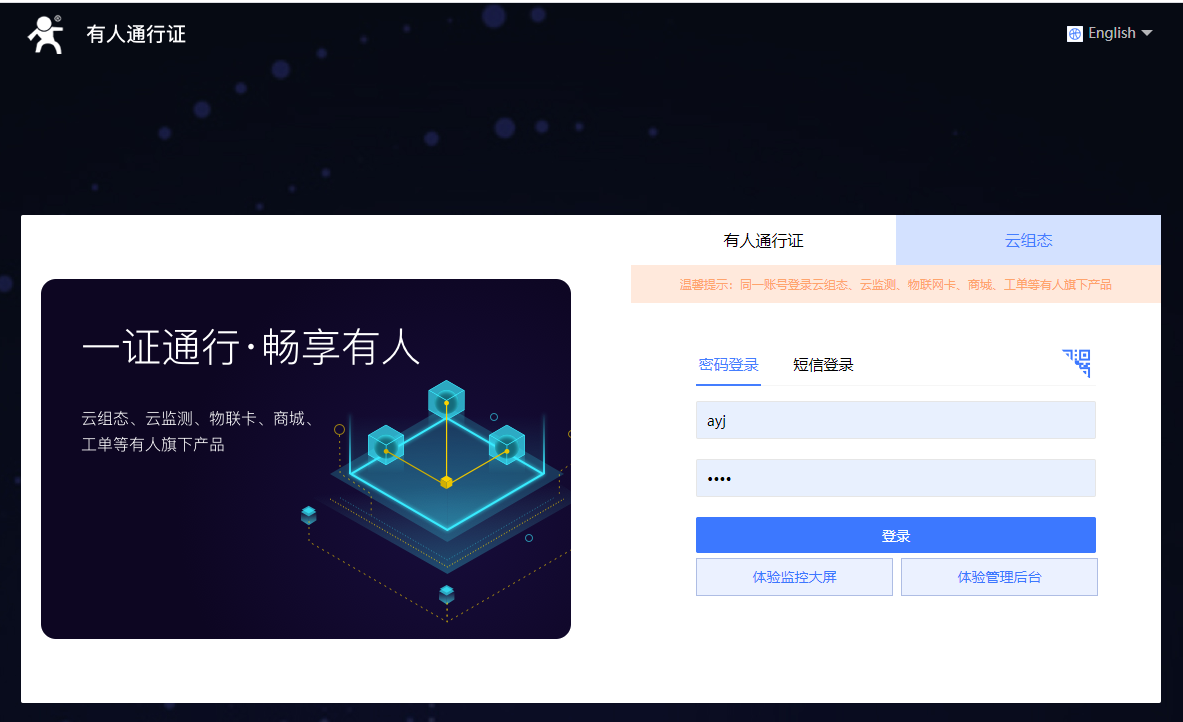

1、登錄有人云(如果沒有賬號先申請通行證，目前只能通過手機號來注冊通行證賬戶)
有人云入口：https://account.usr.cn/mp_scada

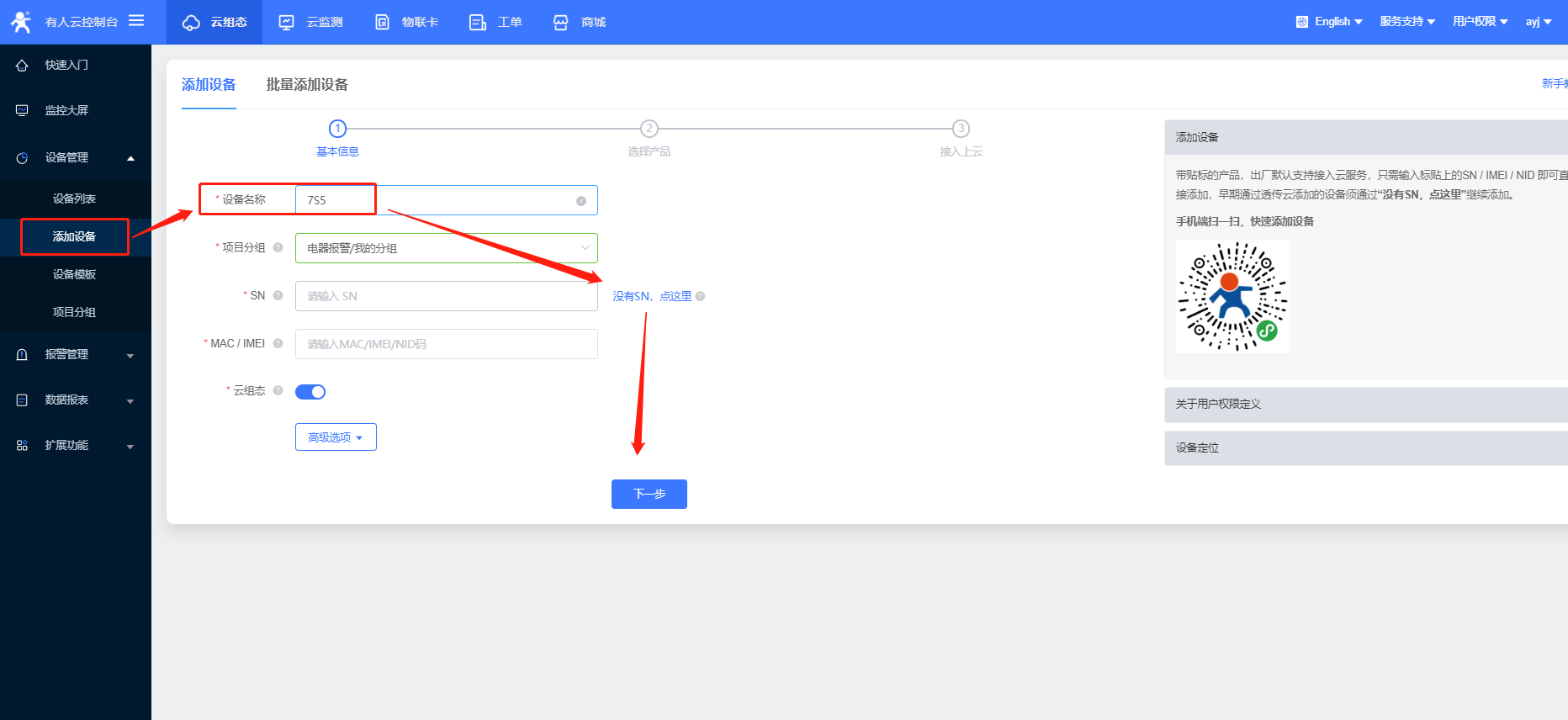

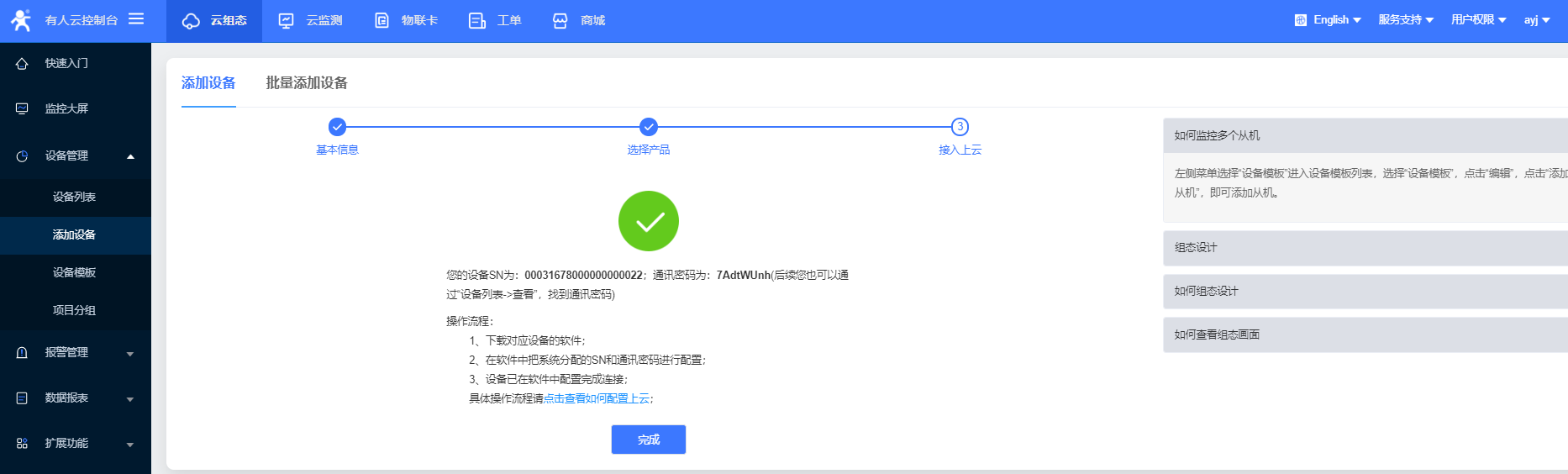

2、添加設備(一個是7S5一個是虛擬串口，添加方式相同以添加7S5為例)
有人云以設備ID方式添加，ID是系統自動生成的

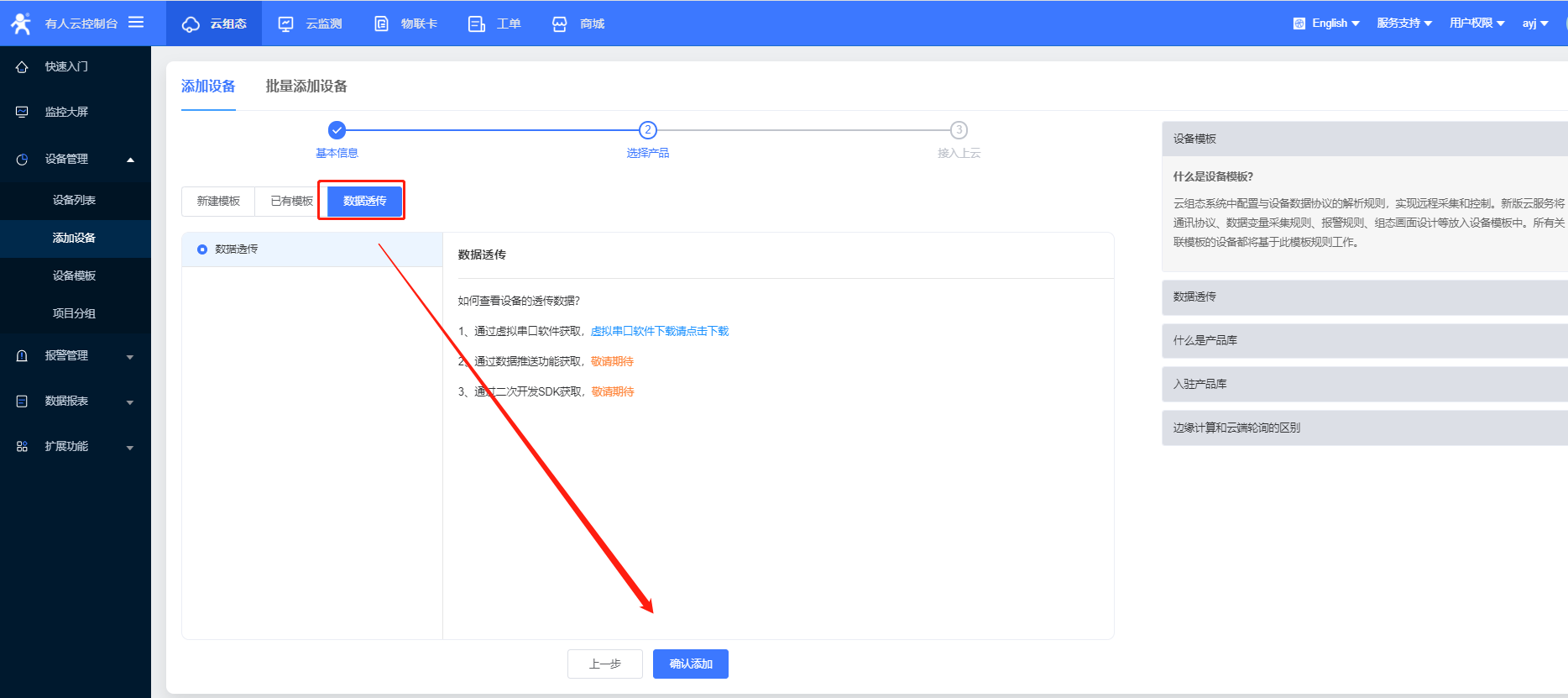

添加步驟如圖：
3、以同樣的方式添加一個虛擬串口

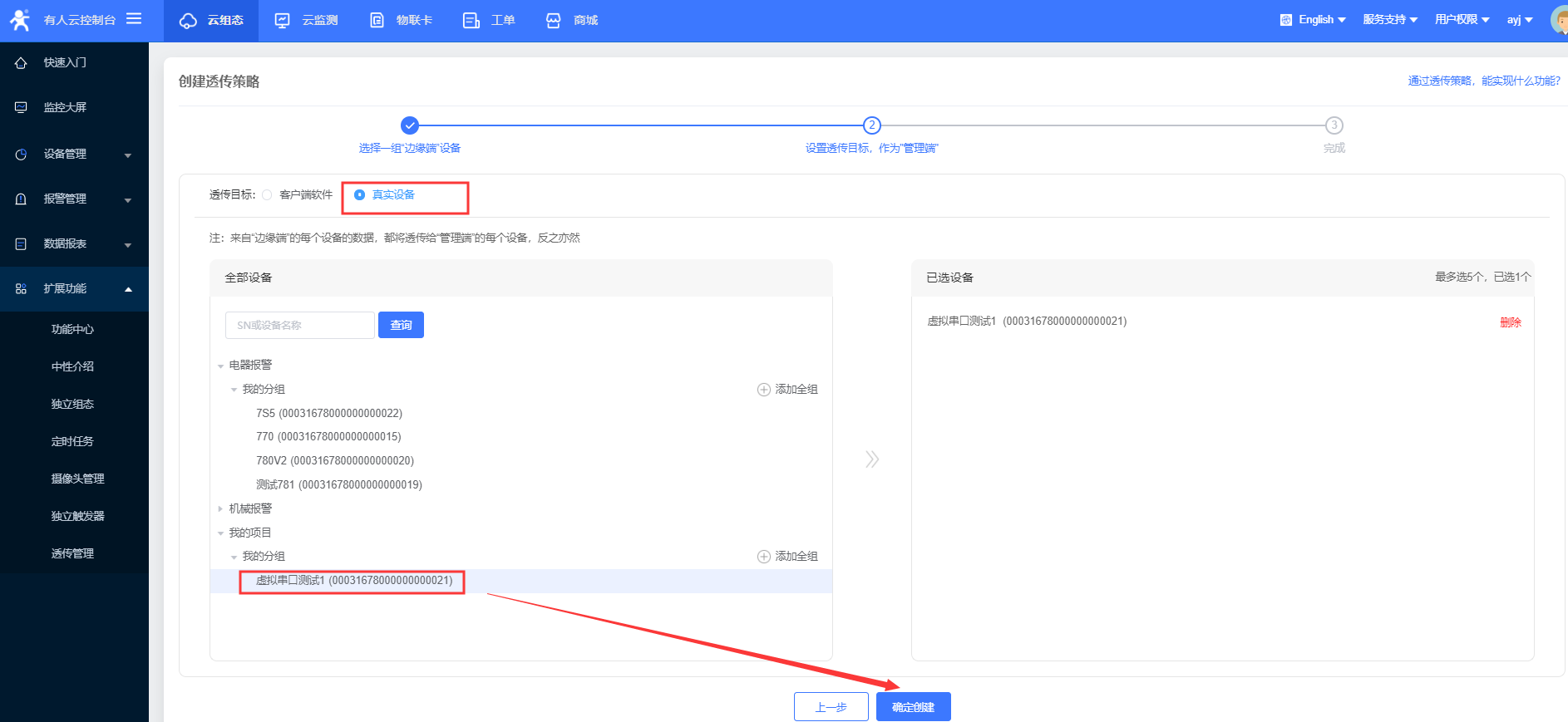

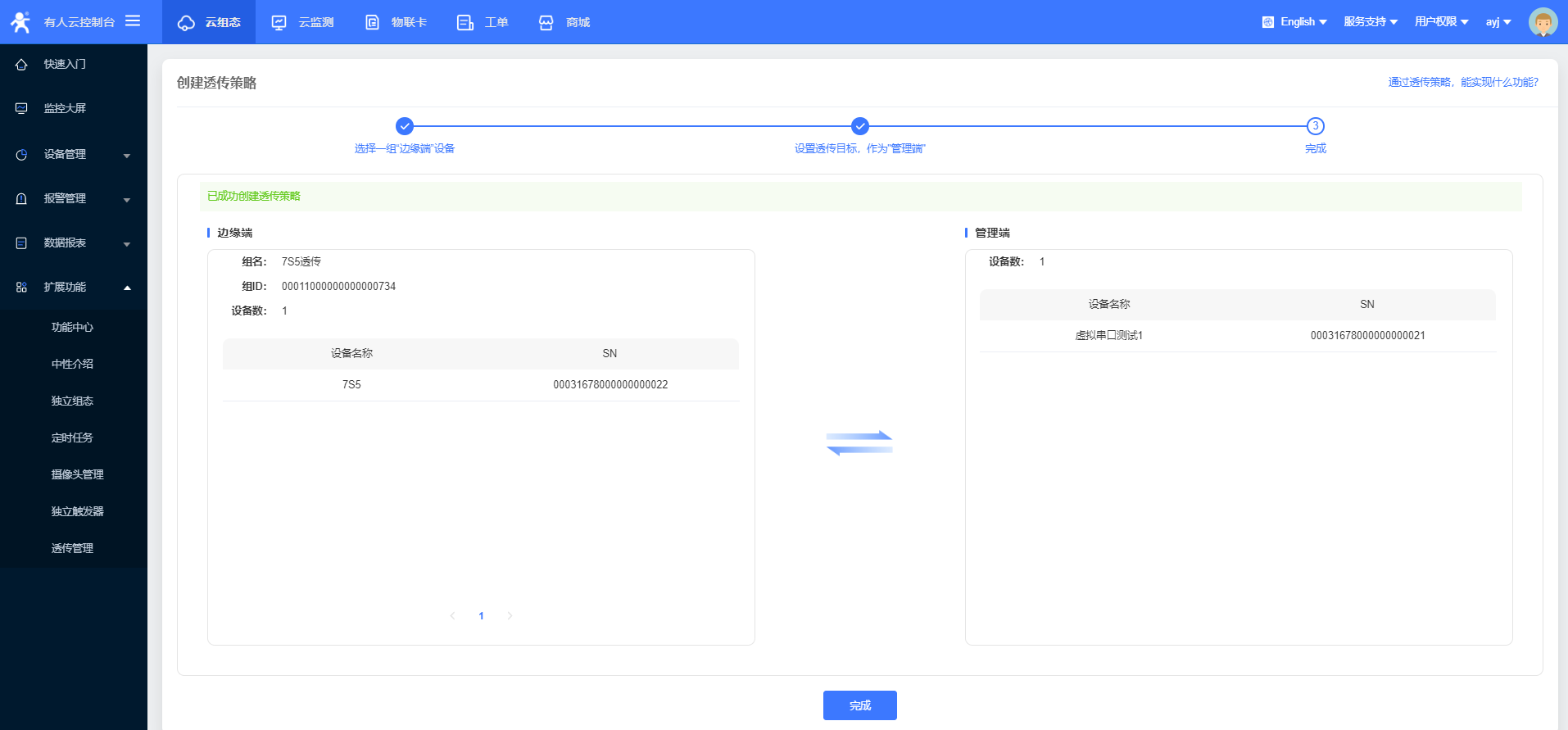

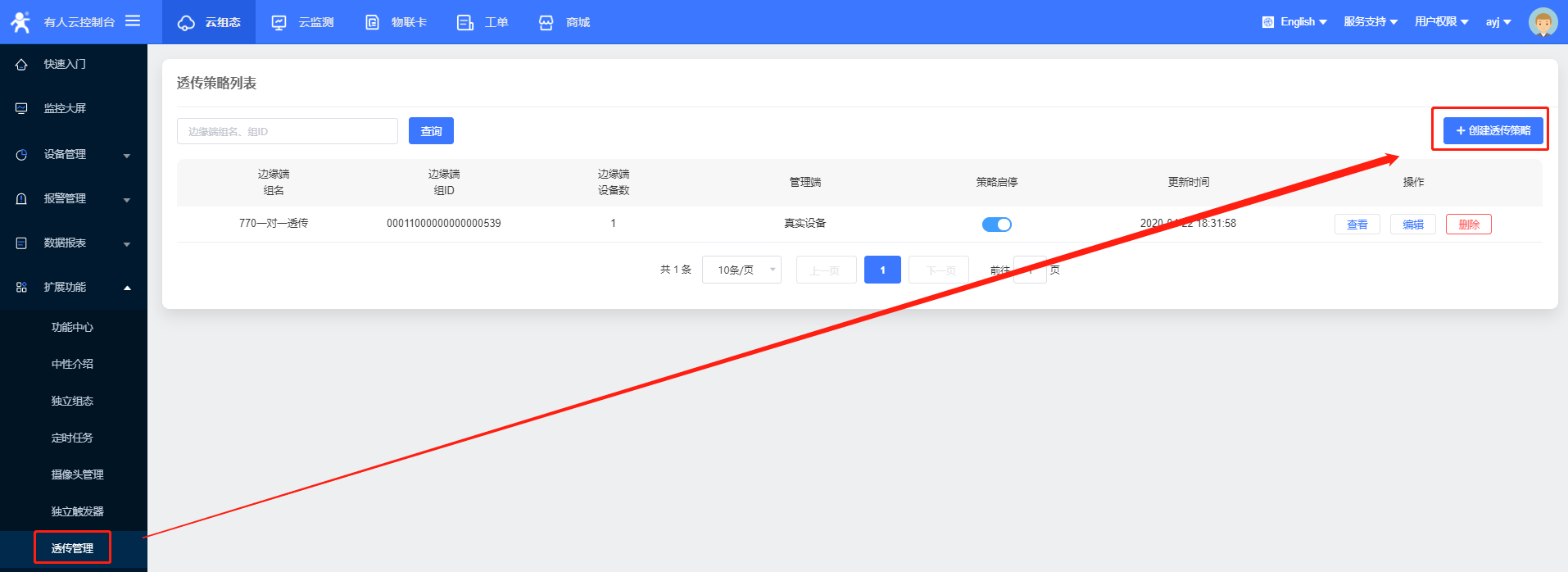

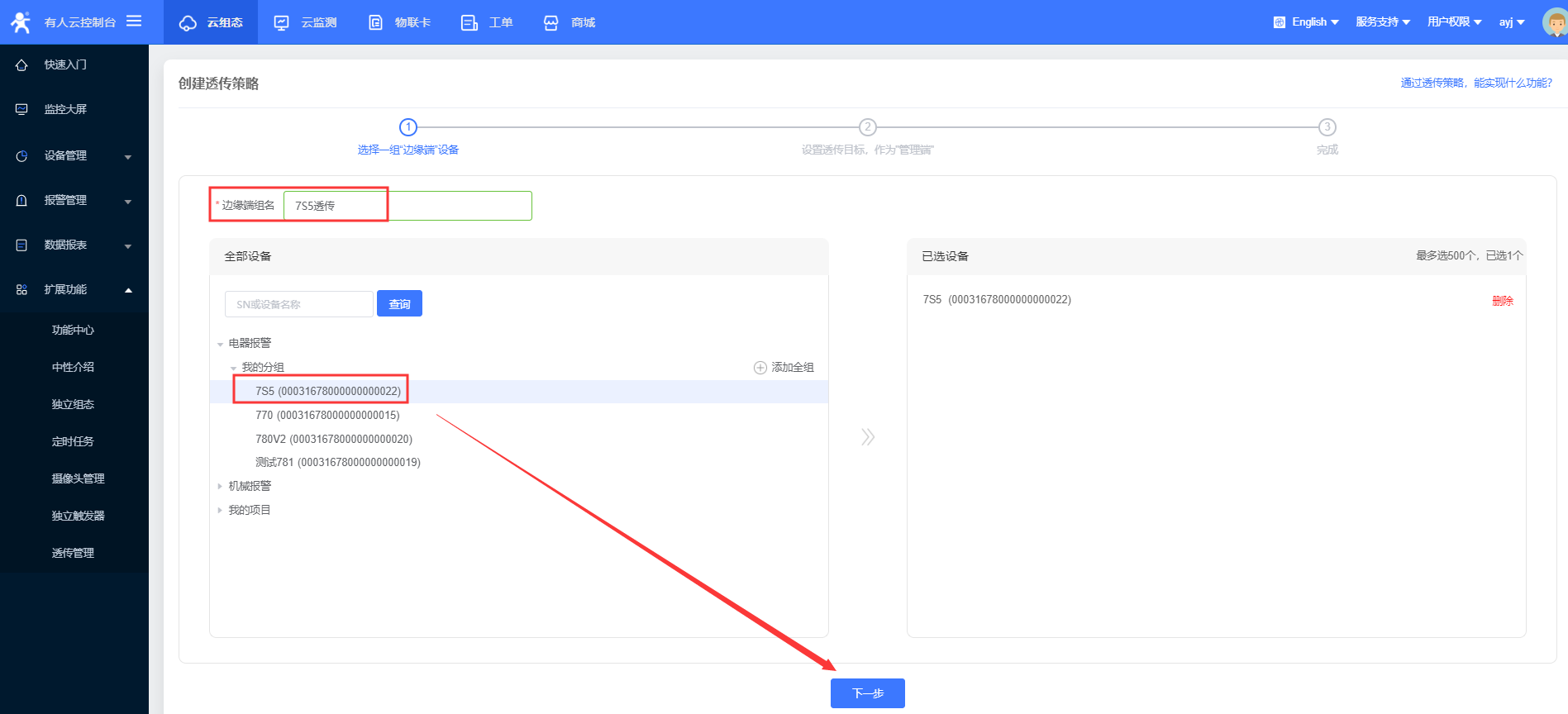

4、創建透傳策略

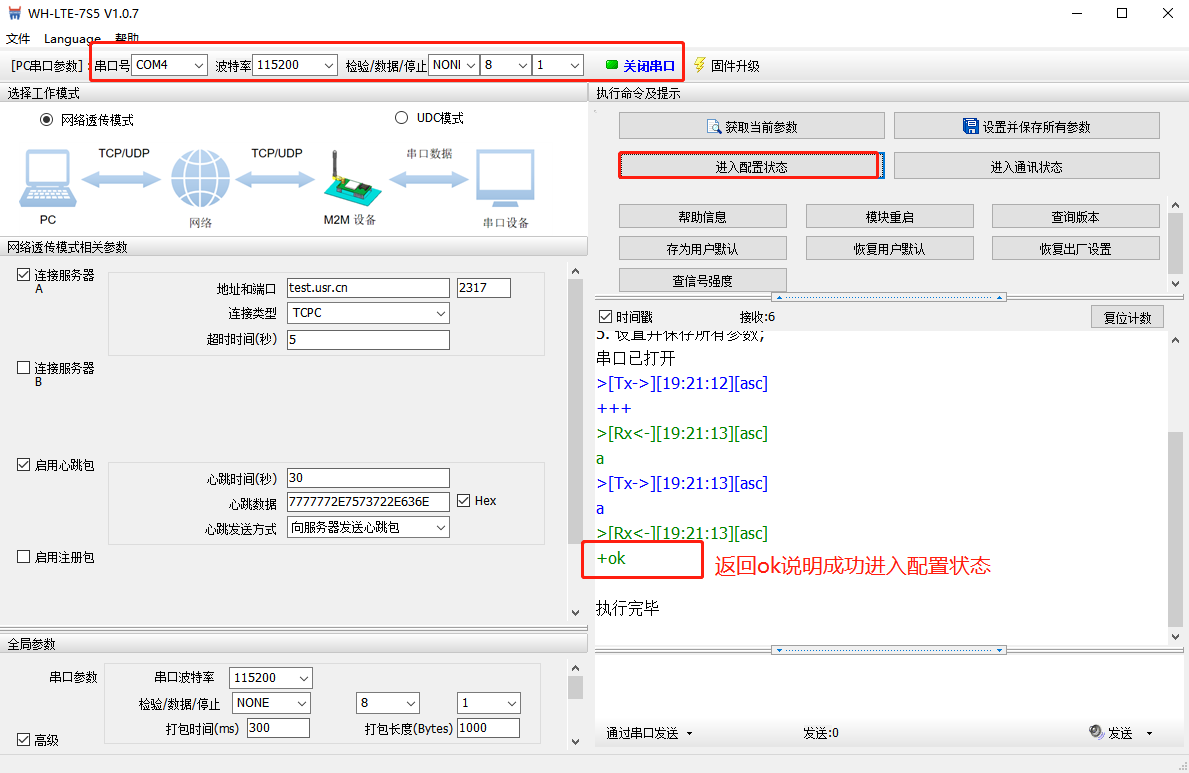

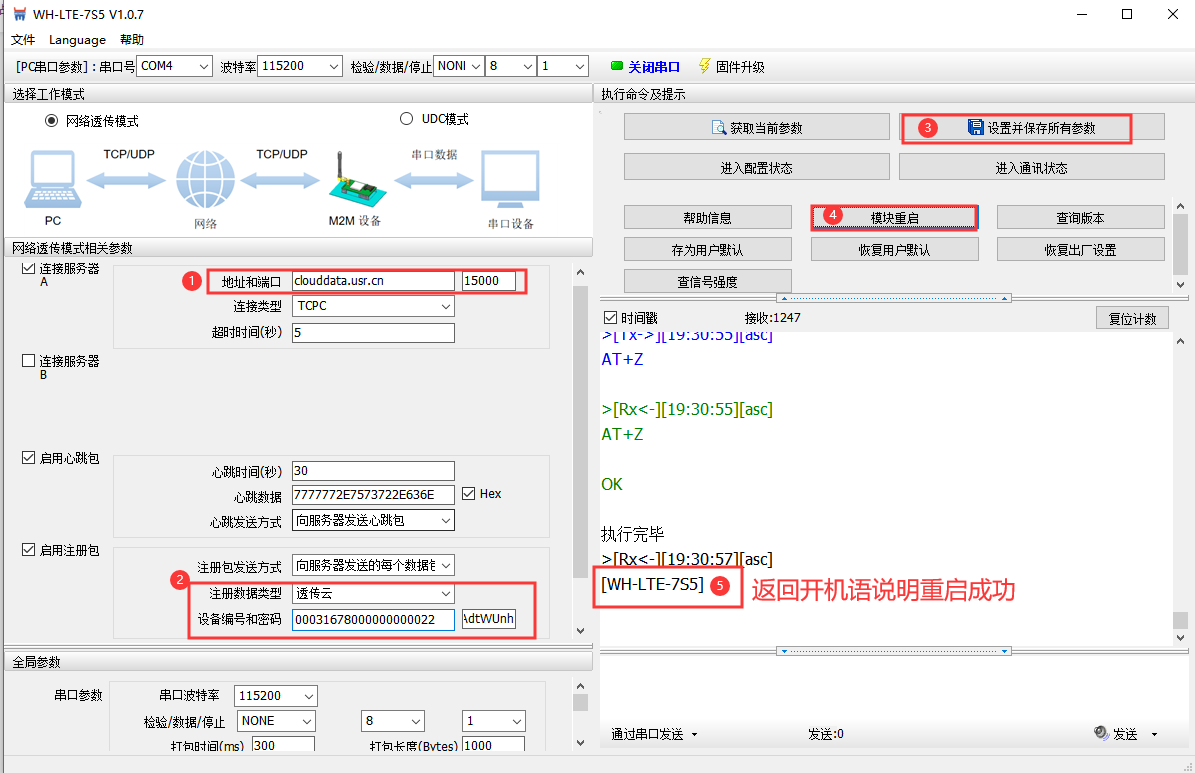

5、DTU參數配置
打開串口，進入配置狀態，返回ok說明進入配置狀態成功
設備編號和密碼在有人云設備列表——查看——SN即設備編號

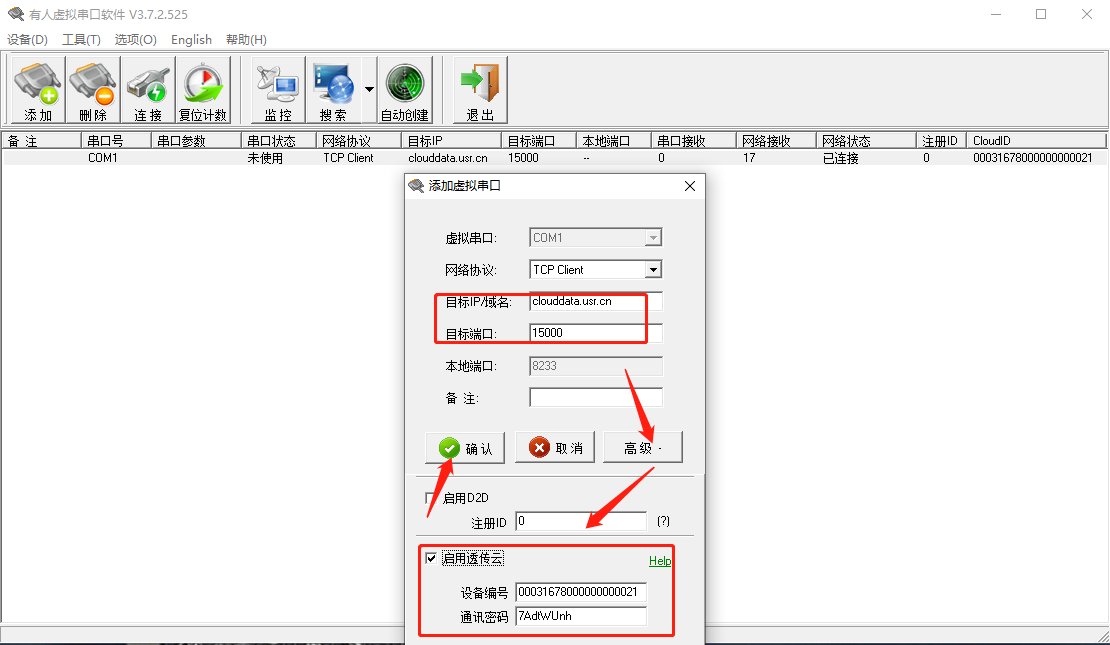

6、虛擬串口參數設置

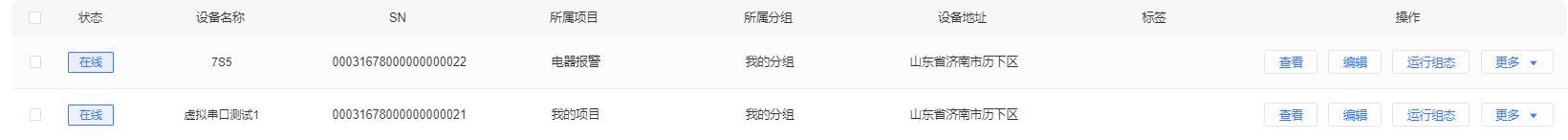

7、設備顯示在線

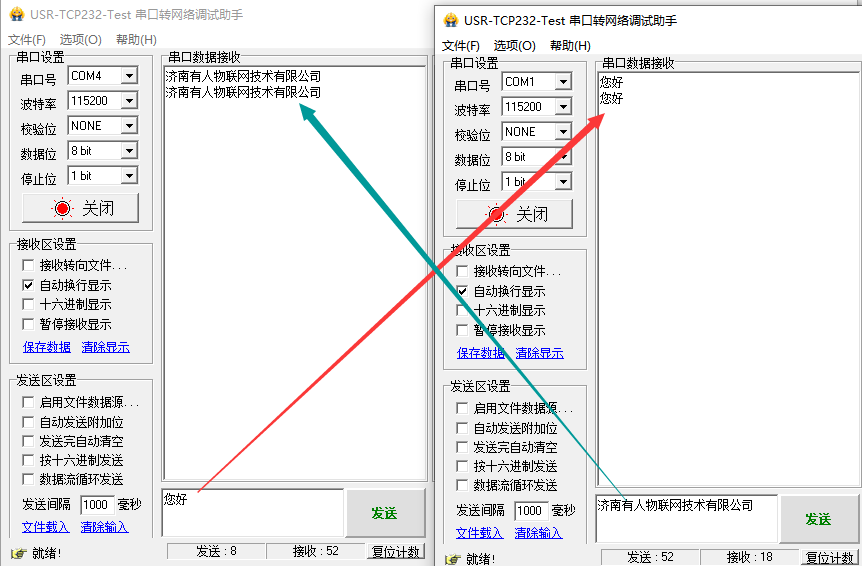

8、打開兩個USR-TCp232-TEST網絡助手，左側串口部分用COM4和虛擬串口COM1打開，串口參數和7S5設置一致。
然后用USR-TCp232-TEST測試串口和虛擬串口之間的數據傳輸。
注意：485是半雙工，不能雙向同時發數據。
7S5測試案例
