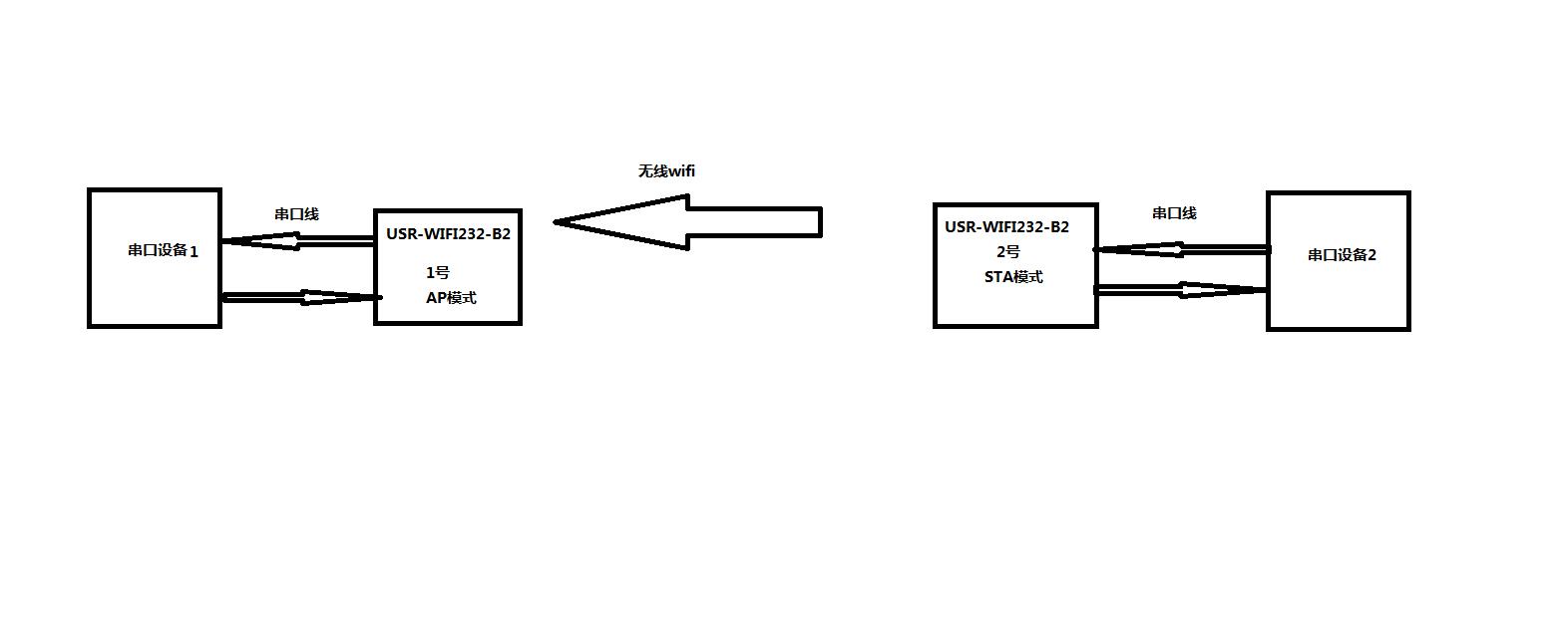

連接框圖
1、資料下載：
http://www.ggxxsw.cn/Search/getList/keyword/USR-WIFI232-B2/
USR-WIFI232-B2 資料
http://www.ggxxsw.cn/Download/356.html
軟件設計手冊
http://www.ggxxsw.cn/Download/354.html
說明書
http://www.ggxxsw.cn/Download/355.html
硬件設計手冊
http://www.ggxxsw.cn/Download/707.html
串口AT指令配置軟件下載鏈接
http://www.ggxxsw.cn/Download/27.html
USR-TCp232-Test有人網絡調試助手軟件下載鏈接(串口調試助手二合一) http://www.ggxxsw.cn/product/72.html
USR-VCOM 虛擬串口軟件下載鏈接
2、準備工作：
注意：在開始測試之前，一定要把電腦上的防火墻關閉，退出殺毒軟件;在適配器設置中禁用本地網卡、VpN、虛擬機以及其他的網絡設備。
3、硬件連接：
USR-WIFI232-B2可以使用我們公司的測試評估板，USR-WIFI232-2EV2
http://www.ggxxsw.cn/product/44.html
串口接USB-RS232串口線設置。
備注：客戶也可以將B2模塊引出串口線，接USB-TTL串口線調試。
4、登錄網頁：

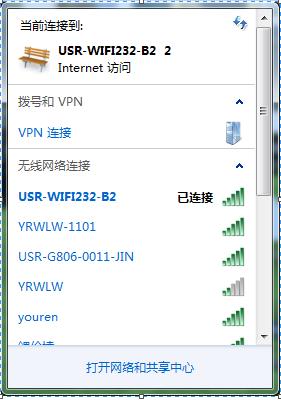

USR-WIFI232-B2出廠默認是Ap模式，電腦無線網卡去搜索USR-WIFI232-B2的wifi。
熱點名稱是產品名+下劃線+MAC后4位。MAC可以用產品貼膜標簽上看到。

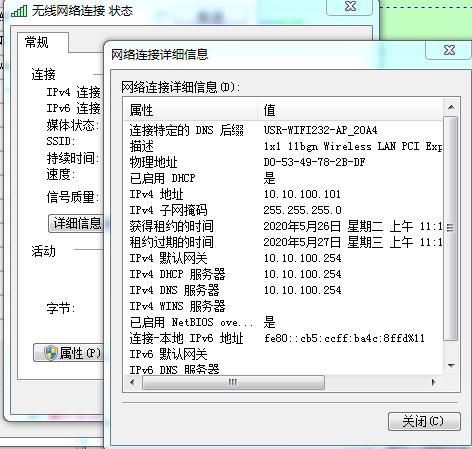

可以通過無線網絡連接，去查看狀態，點擊詳細信息，就可以看到電腦連接USR-WIFI232-B2，電腦的Ip是10.10.100.101。

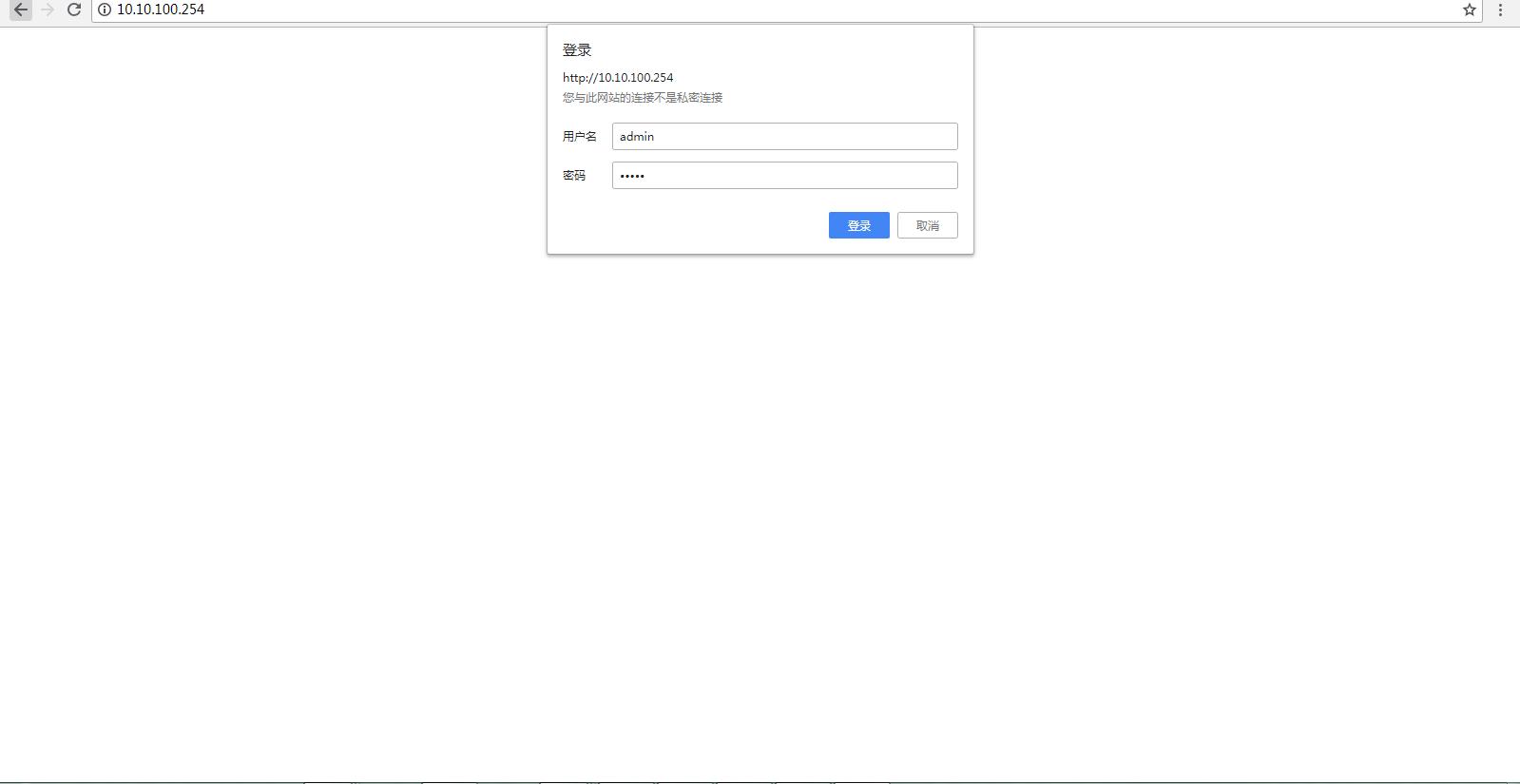

USR-WIFI232-B2默認Ip是10.10.100.254，用這個Ip，在瀏覽器輸入，進入USR-WIFI232-B2的內置網頁，可以對B2模塊進行參數查看和參數配置。登錄用戶名和密碼都是admin。
5、第一個USR-WIFI232-B2配置Ap模式參數：

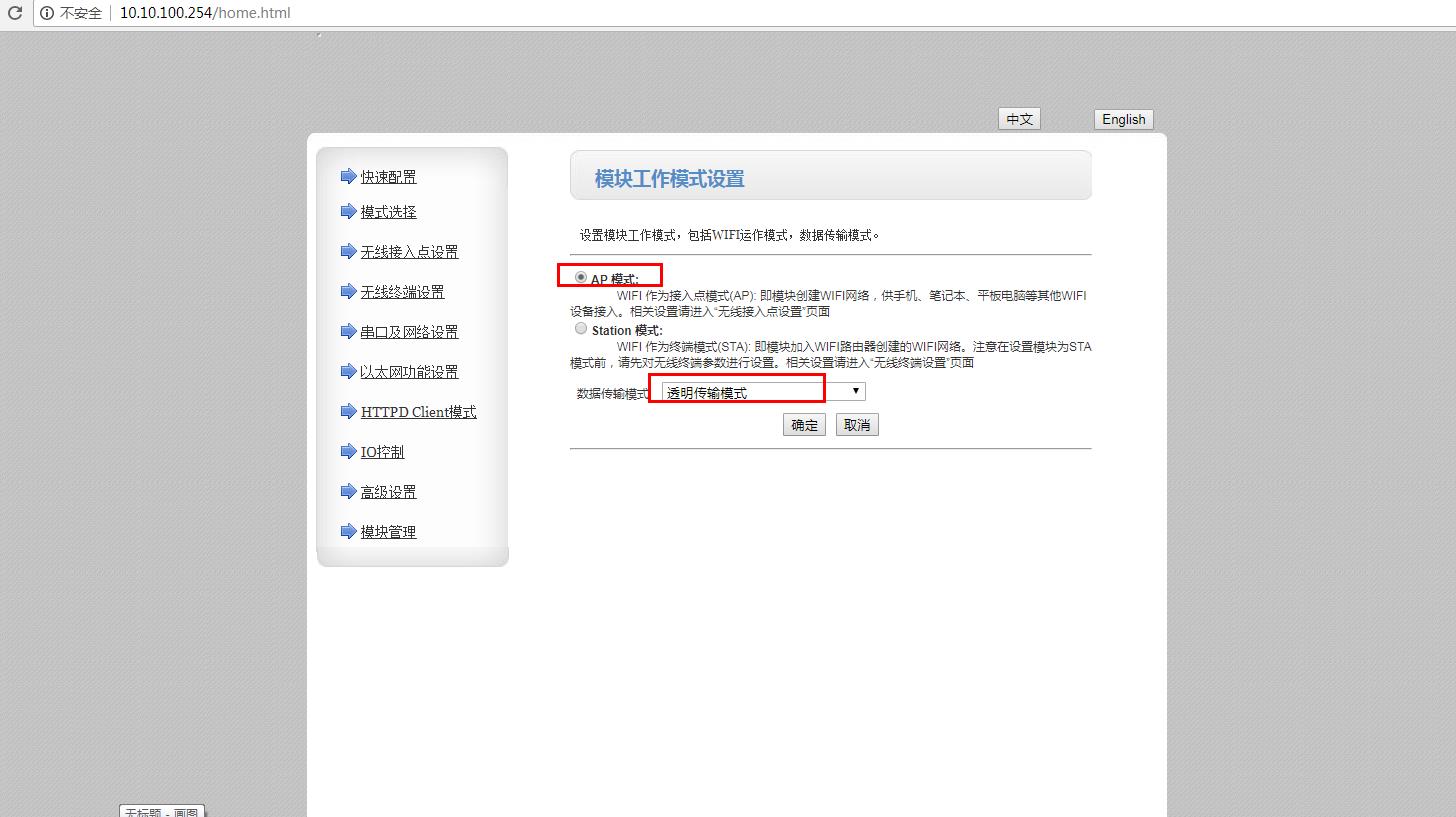

在網頁上將工作模式從Ap模式，保存參數。B2模塊 Ip默認10.10.100.254。

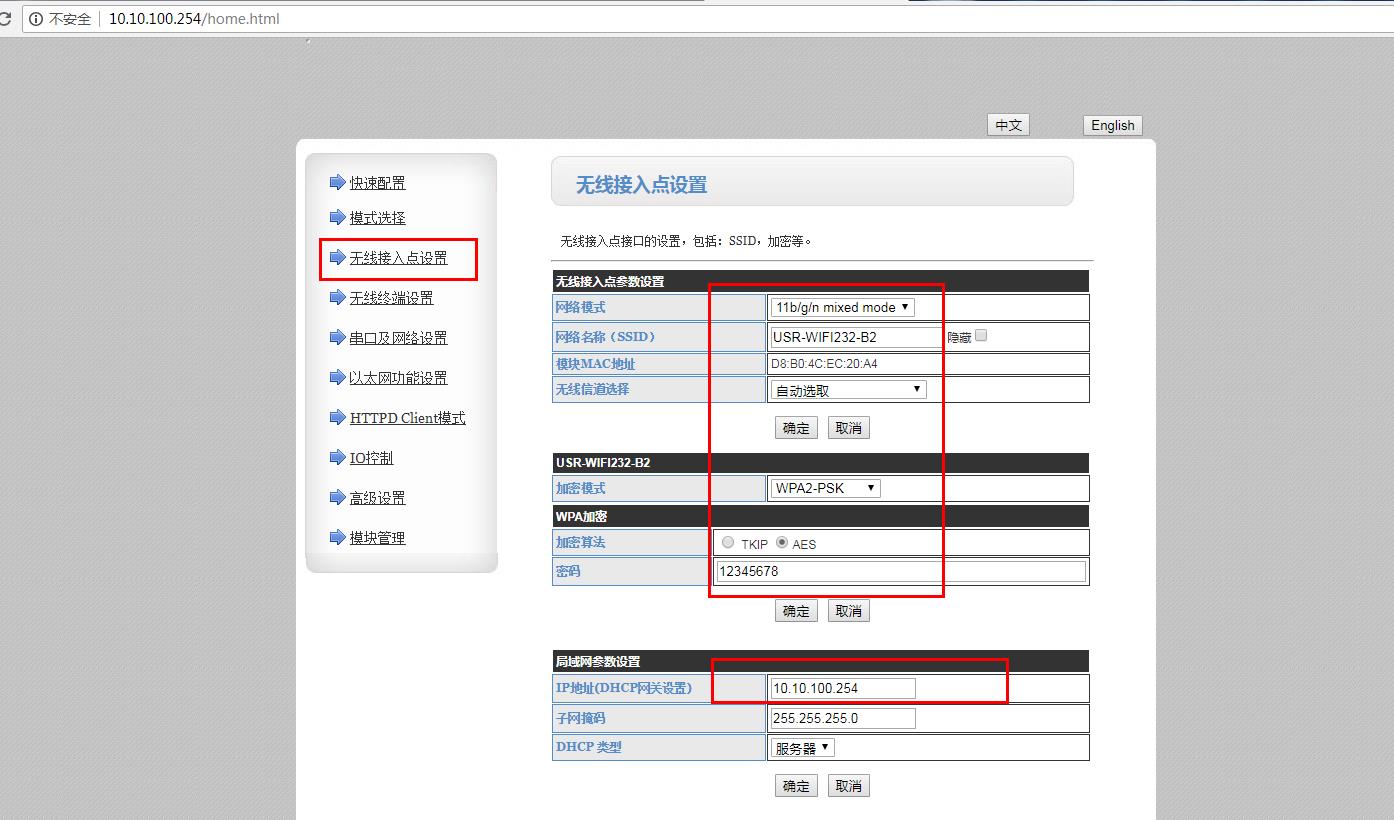

在網頁無線接入點設置，設置USR-WIFI232-B2，密碼12345678。

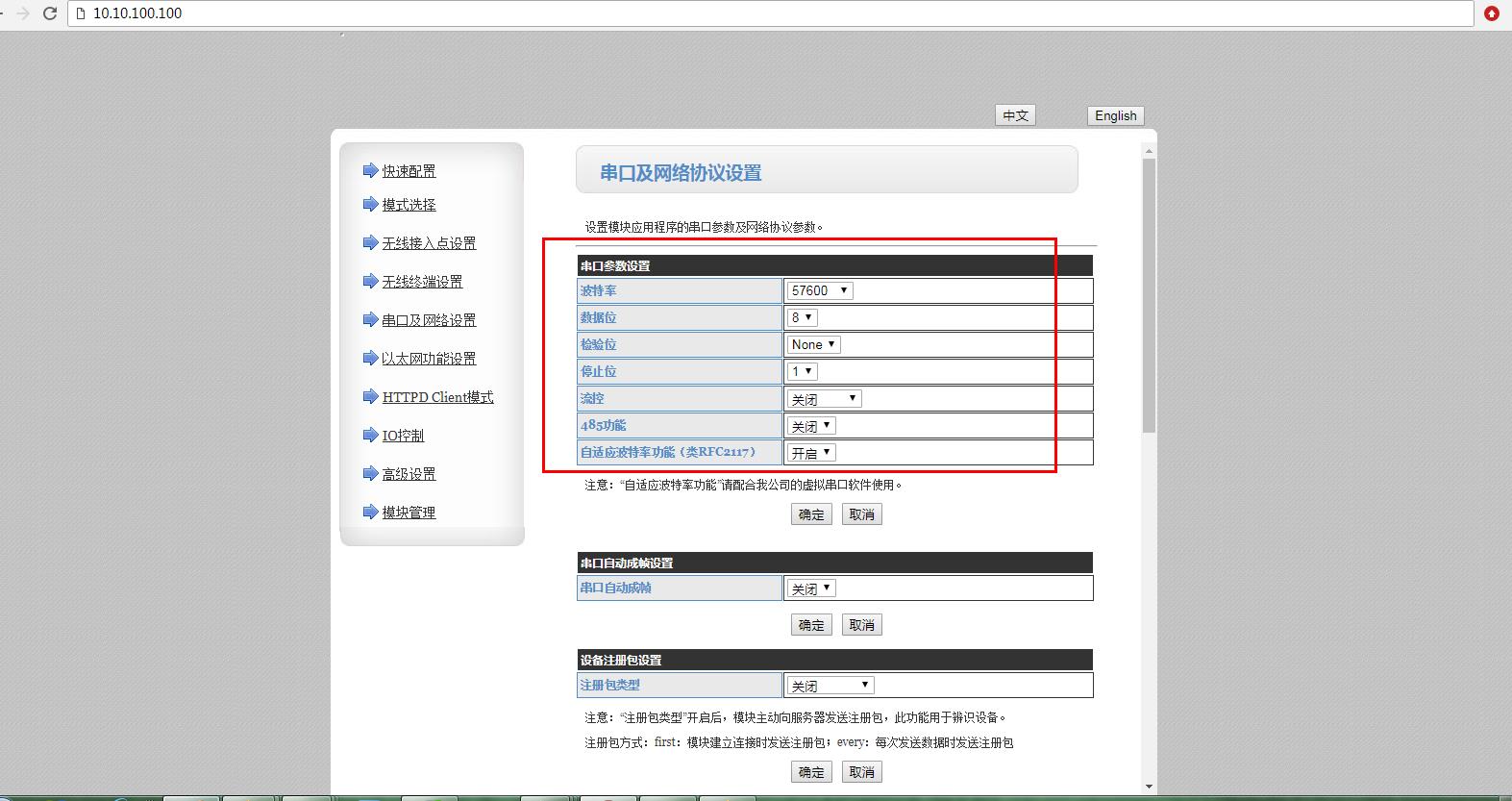

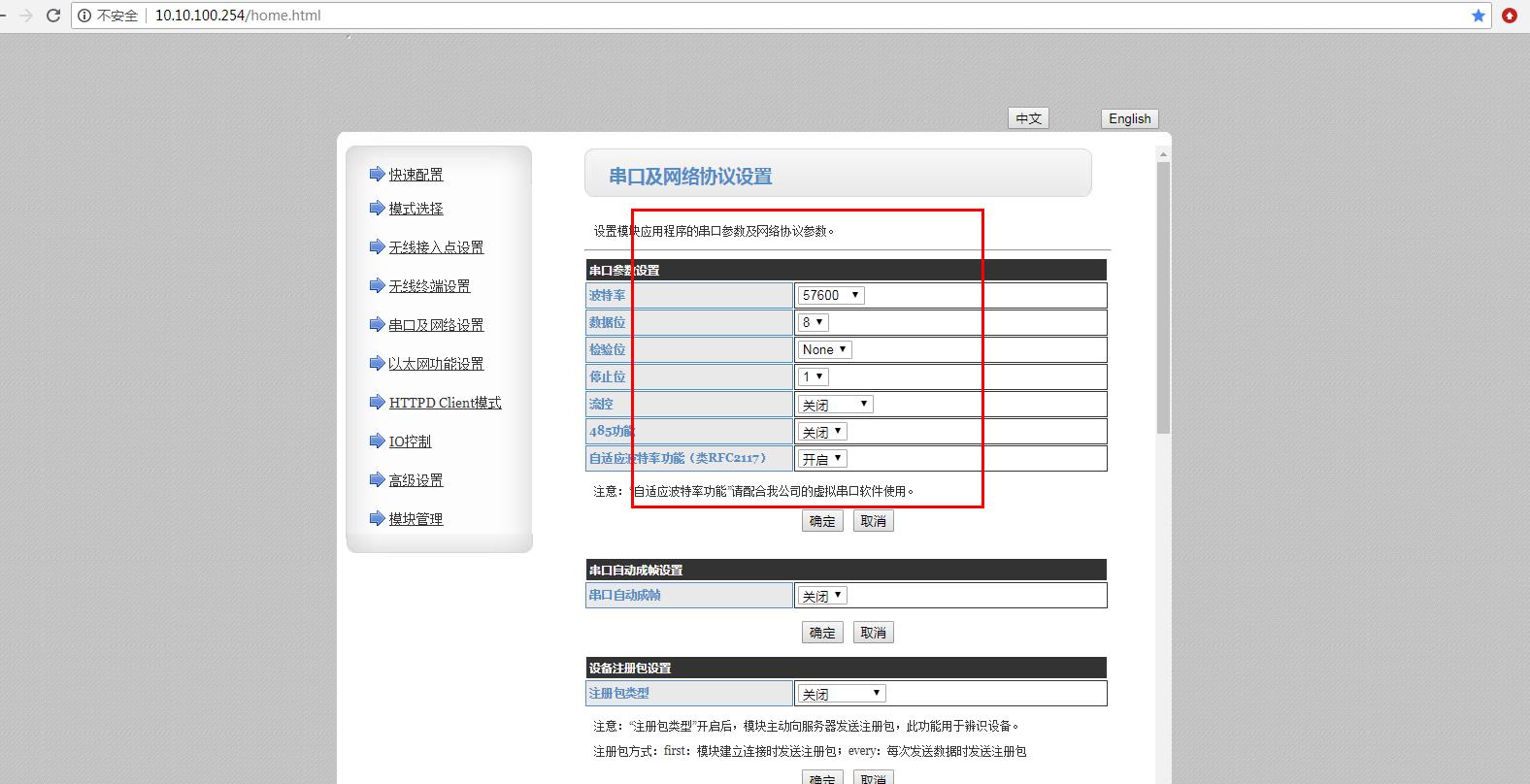

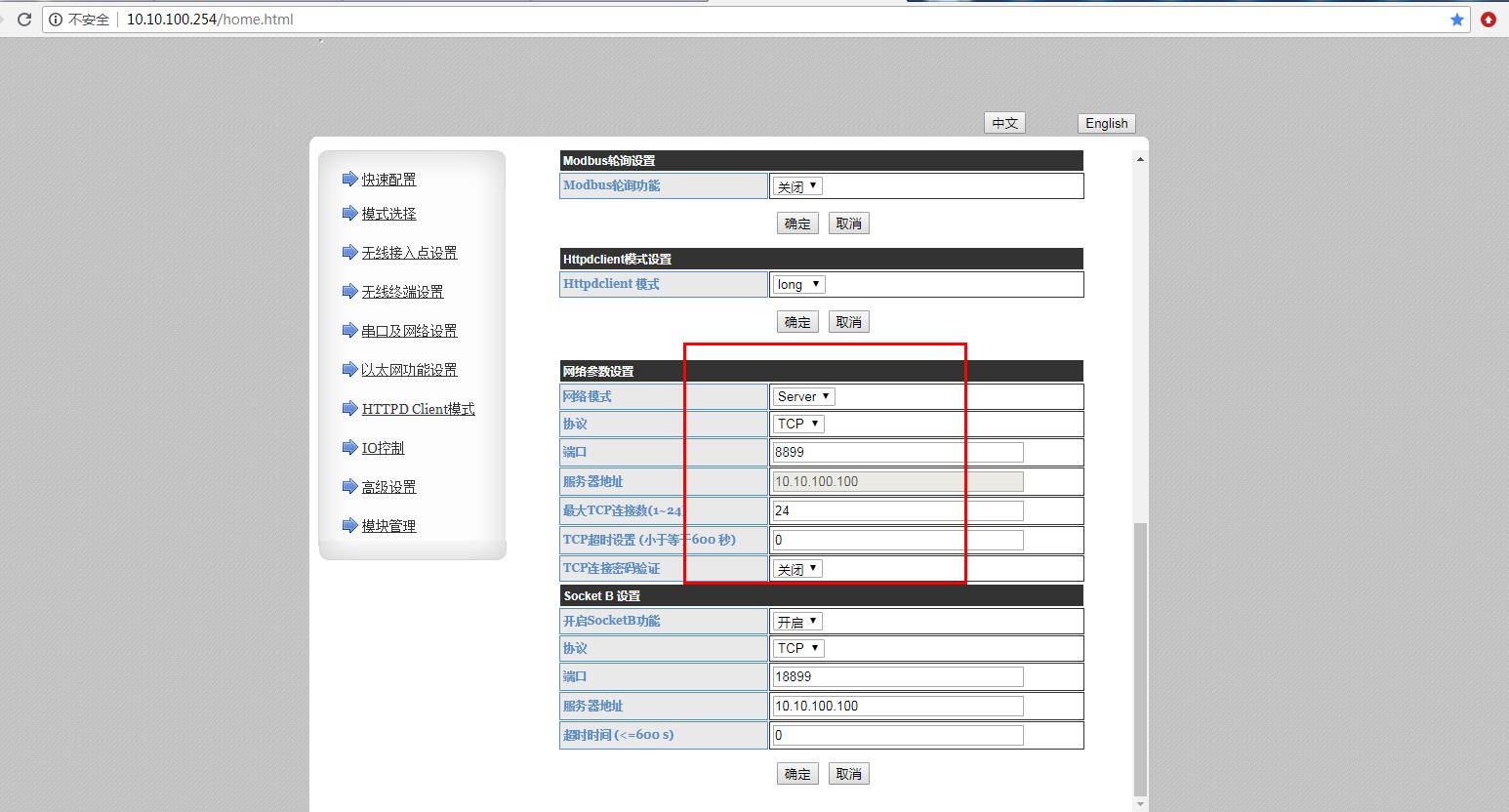

在串口及網絡設置，設置串口參數，設置工作模式設置TCp server模式。本地端口8899。
6、第二個USR-WIFI232-B2配置STA模式參數：

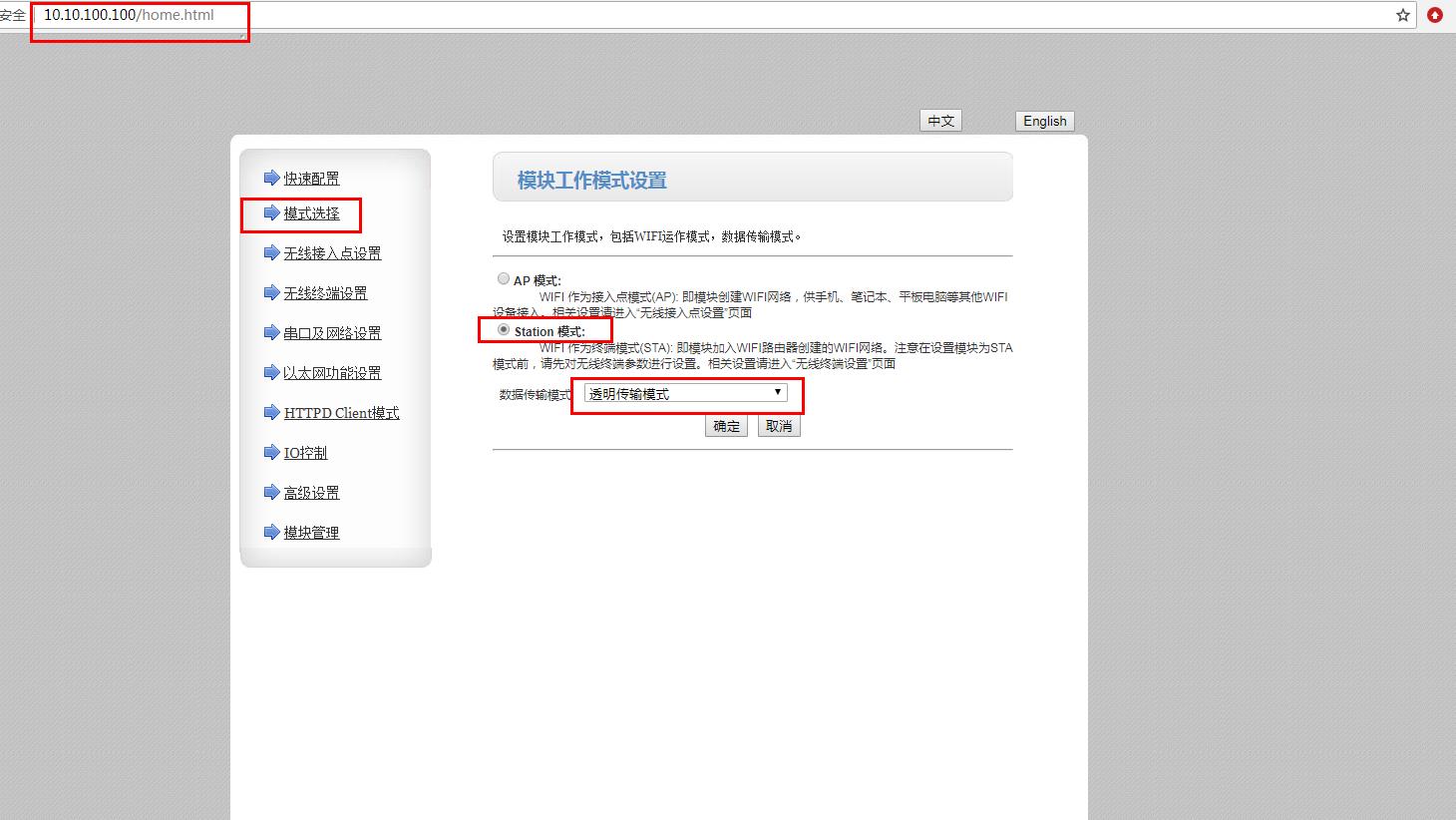

在網頁上將工作模式從STA模式，保存參數。

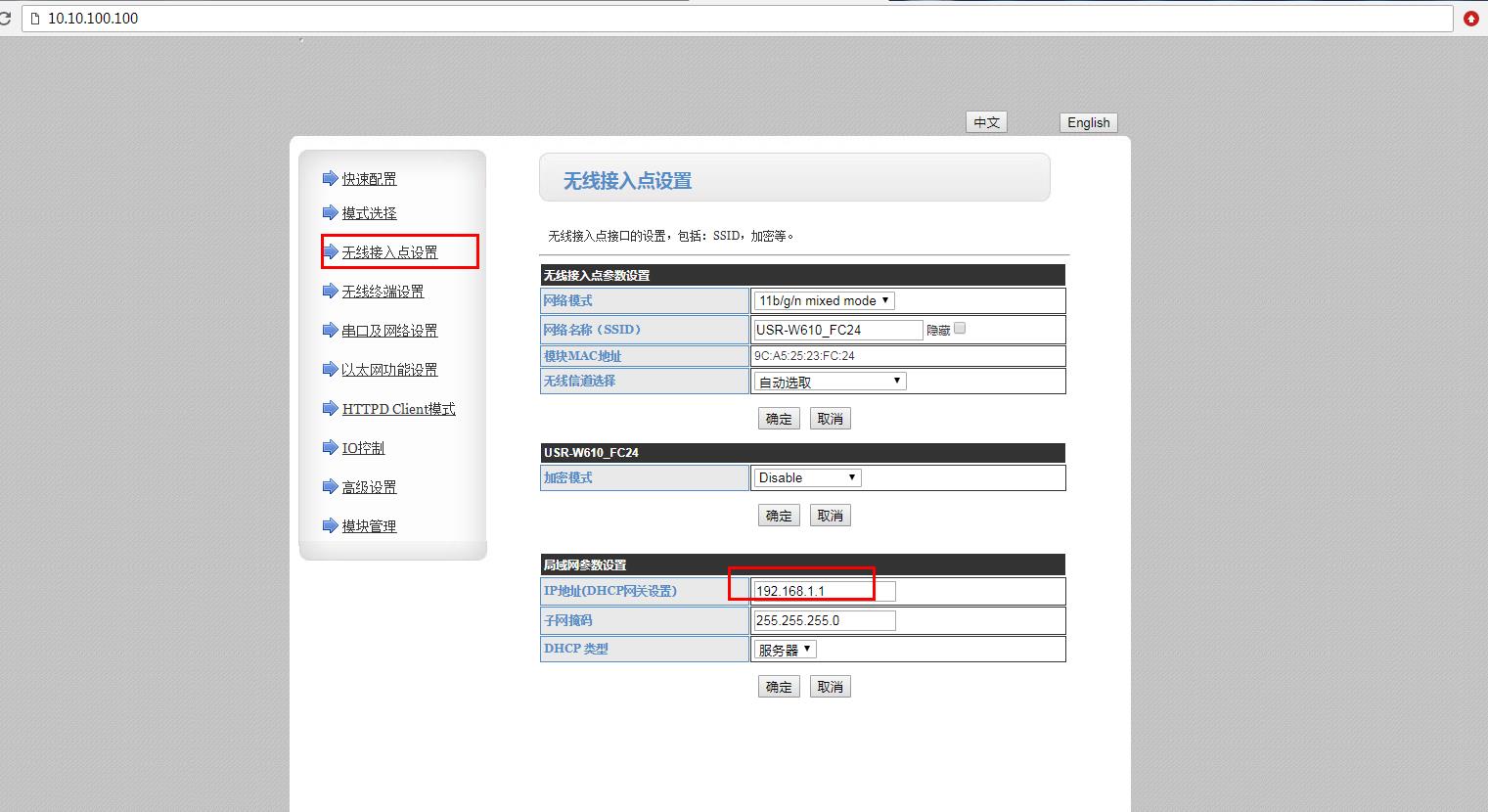

在網頁無線接入點設置，局域網參數設置，Ip地址將10.10.100.254改成192.168.1.1。

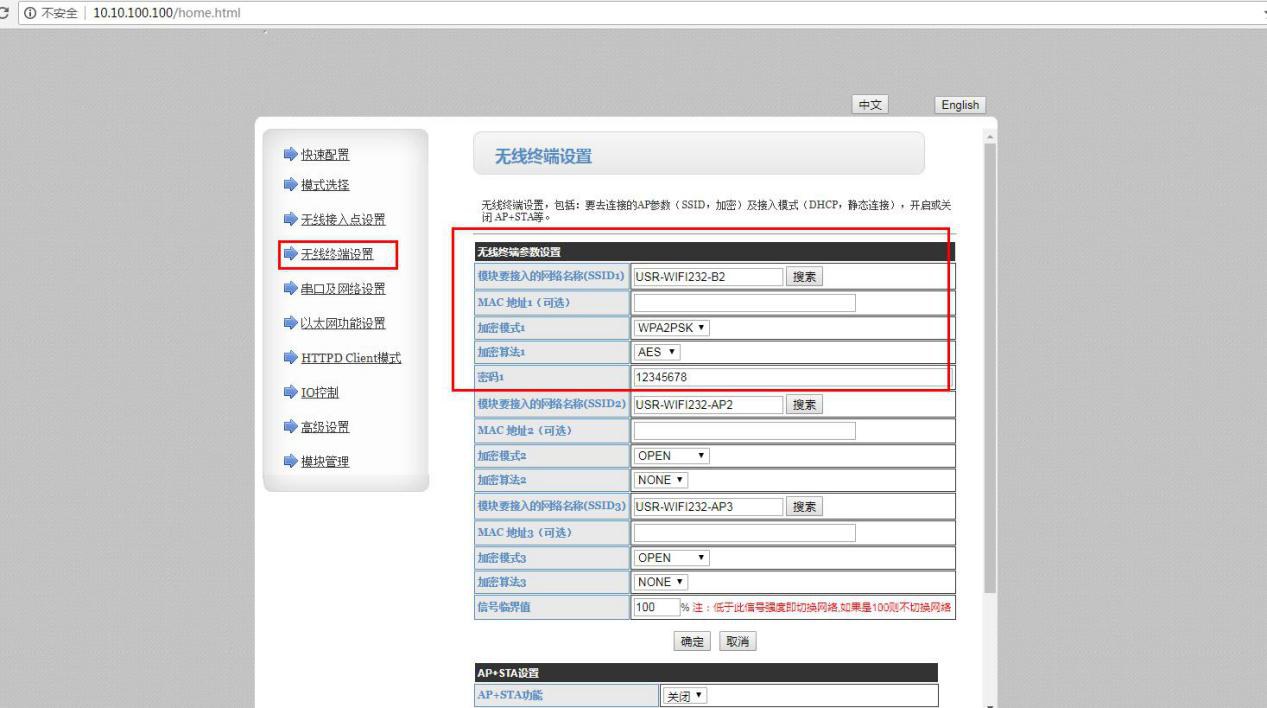

在網頁無線終端設置，SSID填做Ap B2模塊的名稱，密碼填Ap B2模塊的密碼。

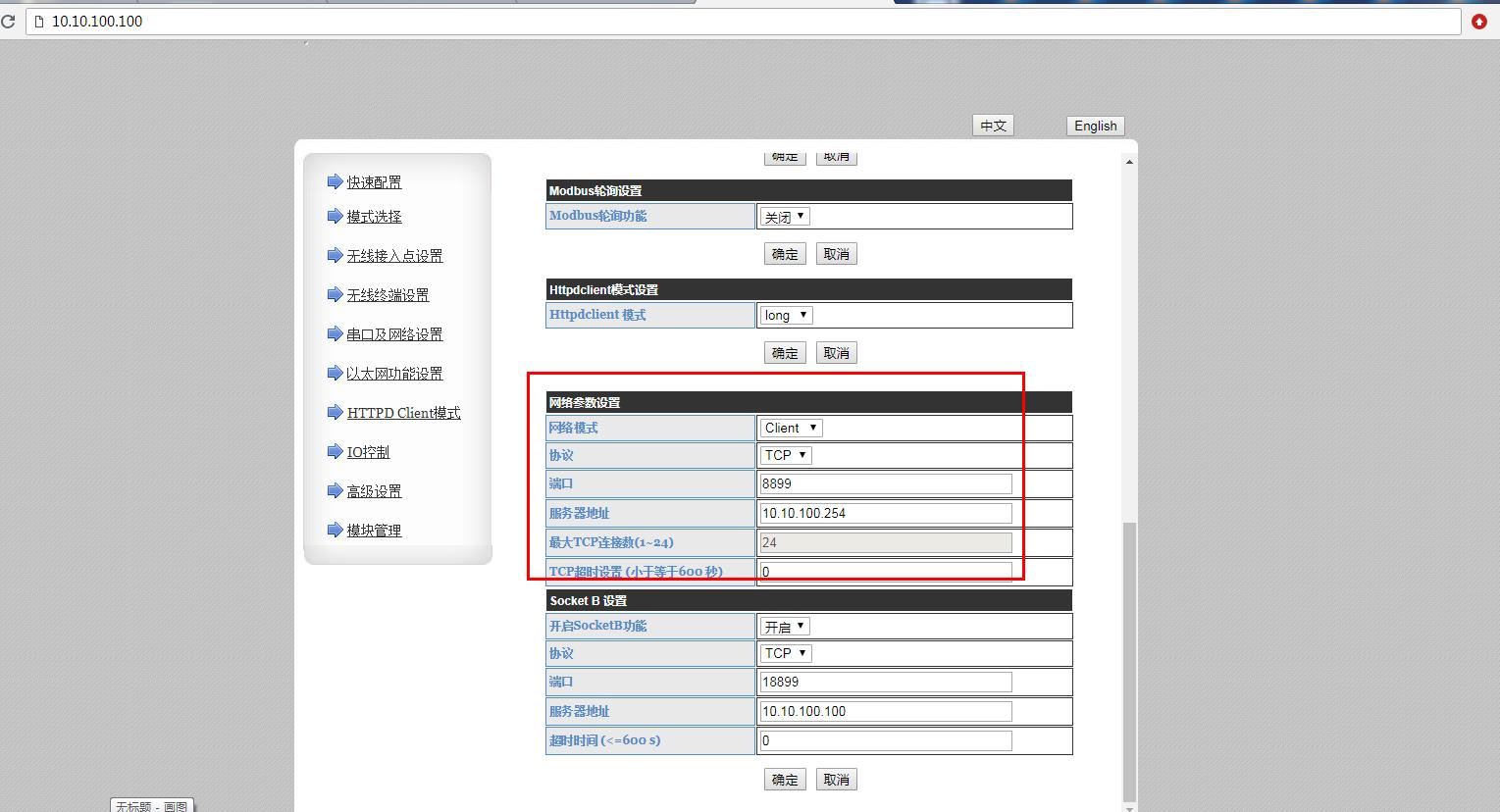

在串口及網絡設置，設置串口參數，設置工作模式設置TCp client模式。本地端口8899。
服務器地址填做Ap B2模塊的Ip。
7、數據傳輸：
USR-WIFI232-B2默認串口參數是57600，NONE，8,1
將兩個USB-RS232串口線接電腦USB口，在電腦上設備管理器中，查看USB-RS232線的串口號，是COM38、COM39。

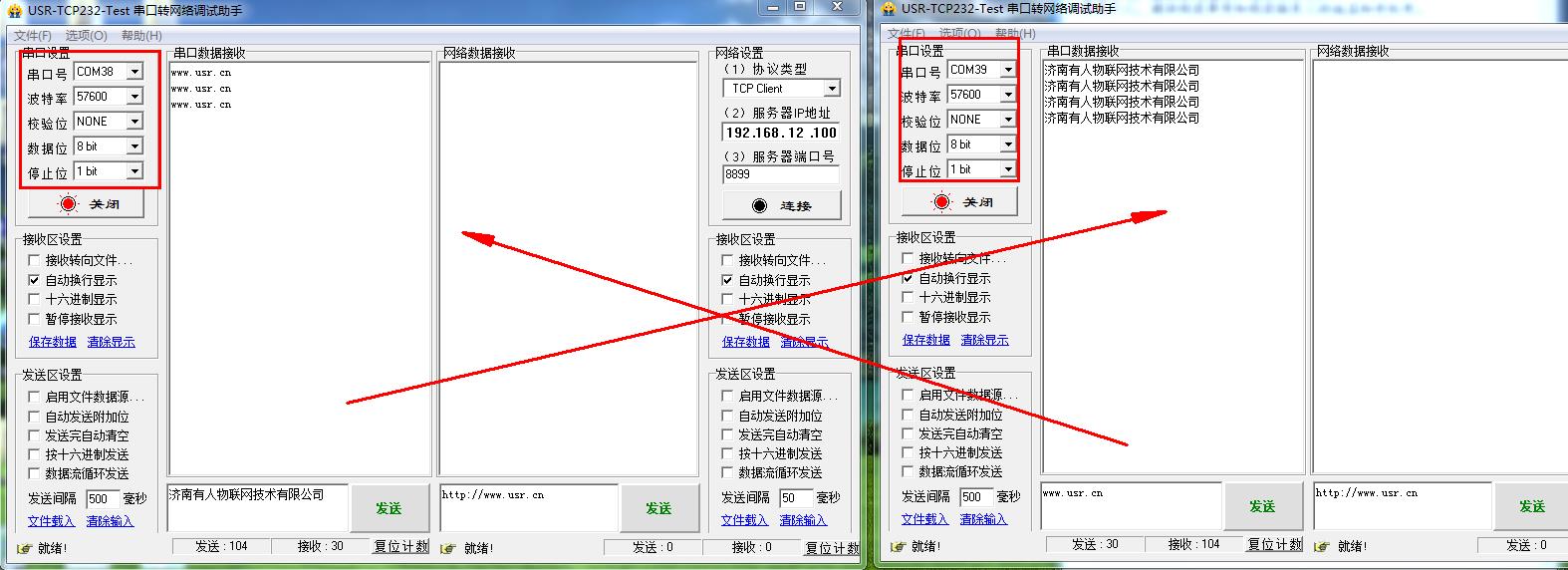

等待兩個B2模塊評估板的LINK燈亮了之后，用兩個串口助手，分別打開COM38 和COM39設置波特率參數。
測試相互傳輸數據，實現兩個USR-WIFI232-B2之間通過wifi連接，實現兩端串口232設備數據傳輸。
8、附：使用串口線，串口軟件用串口AT指令配置B2模塊的方法

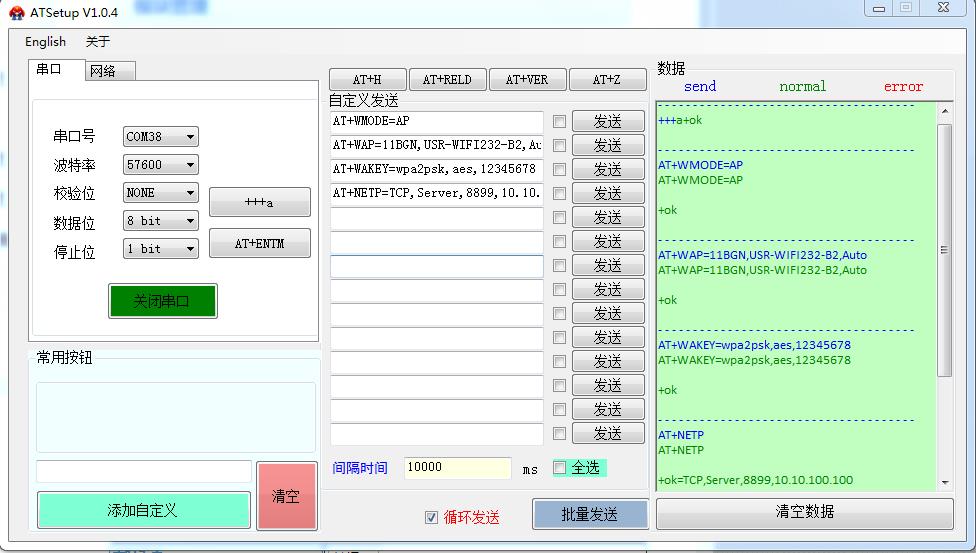

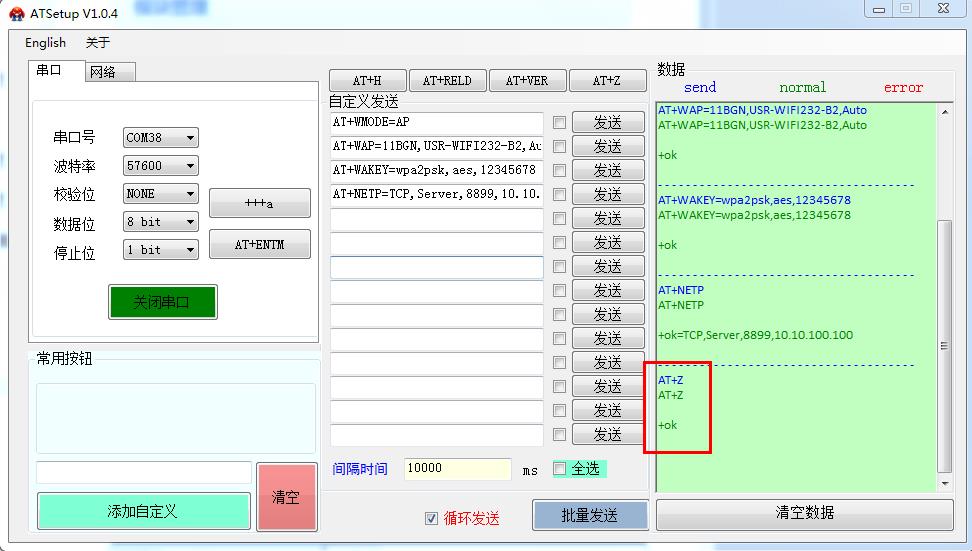

(1)串口AT指令設置B2模塊做Ap模式參數， 最后發送AT+Z保存

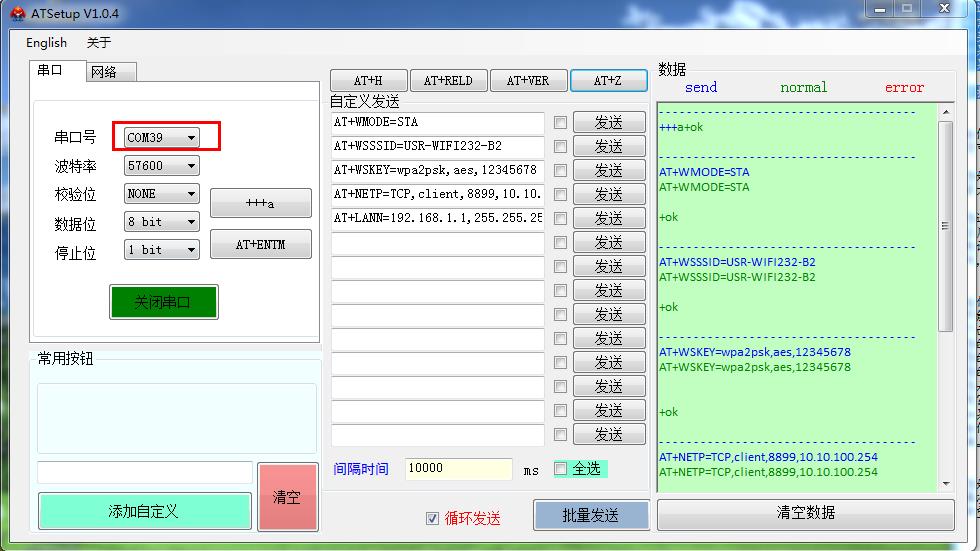

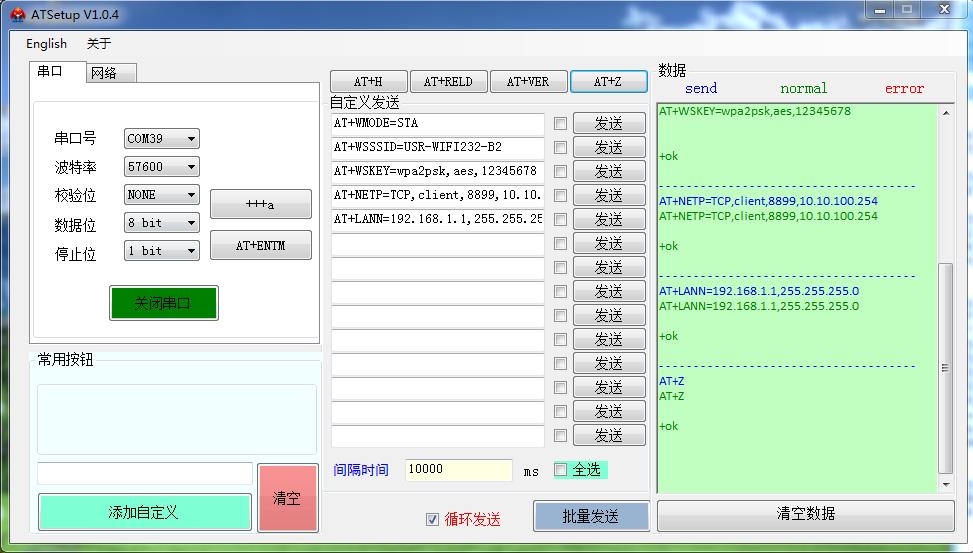

(2)串口AT指令設置B2模塊做STA模式參數，最后發送AT+Z保存
