  1、資料下載：

  http://www.ggxxsw.cn/Search/getList/keyword/USR-WIFI232-B2/

  USR-WIFI232-B2 資料

  http://www.ggxxsw.cn/Download/356.html

  軟件設計手冊

  http://www.ggxxsw.cn/Download/354.html

  說明書

  http://www.ggxxsw.cn/Download/355.html

  硬件設計手冊

  http://www.ggxxsw.cn/Download/707.html

  串口AT指令配置軟件下載鏈接

  http://www.ggxxsw.cn/Download/27.html

  USR-TCp232-Test有人網絡調試助手軟件下載鏈接(串口調試助手二合一)http://www.ggxxsw.cn/product/72.html

  USR-VCOM 虛擬串口軟件下載鏈接

  2、準備工作：

  注意：在開始測試之前，一定要把電腦上的防火墻關閉，退出殺毒軟件;在適配器設置中禁用本地網卡、VpN、虛擬機以及其他的網絡設備。

  3、硬件連接：

  USR-WIFI232-B2可以使用我們公司的測試評估板，USR-WIFI232-2EV2

  http://www.ggxxsw.cn/product/44.html

  串口接USB-RS232串口線設置。

  備注：客戶也可以將B2模塊引出串口線，接USB-TTL串口線調試。

  4、無線連接：

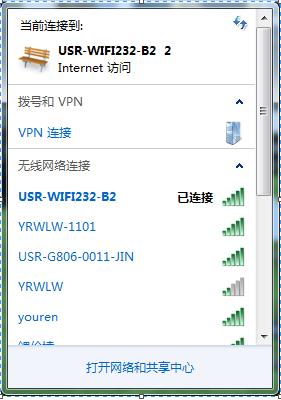

  USR-WIFI232-B2出廠默認是Ap模式，電腦無線網卡去搜索USR-WIFI232-B2的wifi。

  熱點名稱是產品名+下劃線+MAC后4位。MAC可以用產品貼膜標簽上看到。

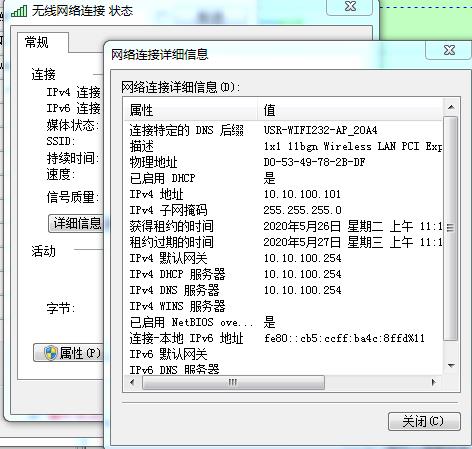

  可以通過無線網絡連接，去查看狀態，點擊詳細信息，就可以看到電腦連接USR-WIFI232-B2，電腦的Ip是10.10.100.101。

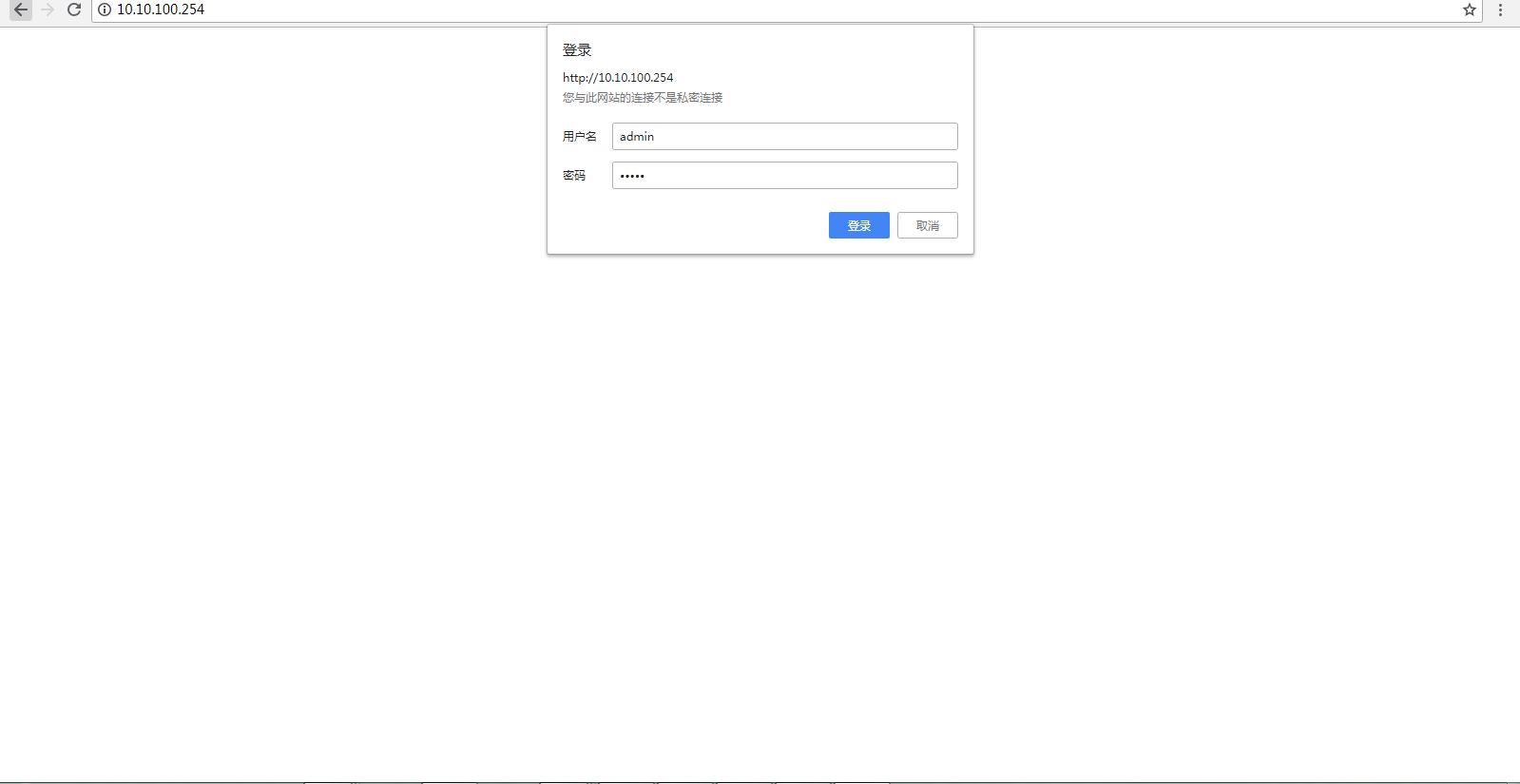

  USR-WIFI232-B2默認Ip是10.10.100.254，用這個Ip，在瀏覽器輸入，進入U(xiǎn)SR-WIFI232-B2的內置網頁，可以對B2模塊進行參數查看和參數配置。登錄用戶名和密碼都是admin。

  5、網頁設置橋接參數：

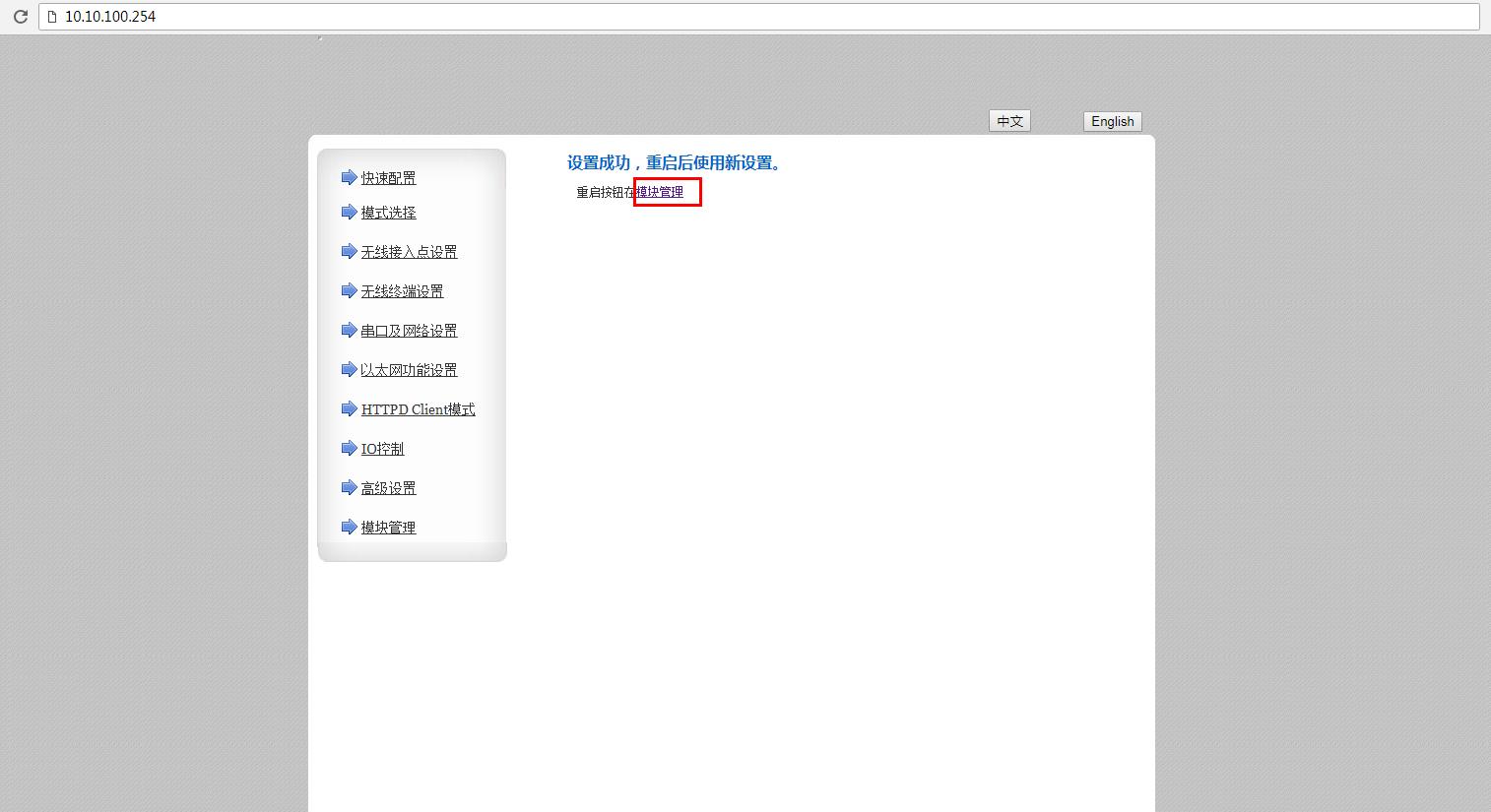

  備注：內置網頁設置參數，必須點擊確定保存，重啟生效，建議所有網頁參數設置完畢之后，最后再重啟USR-WIFI232-B2。

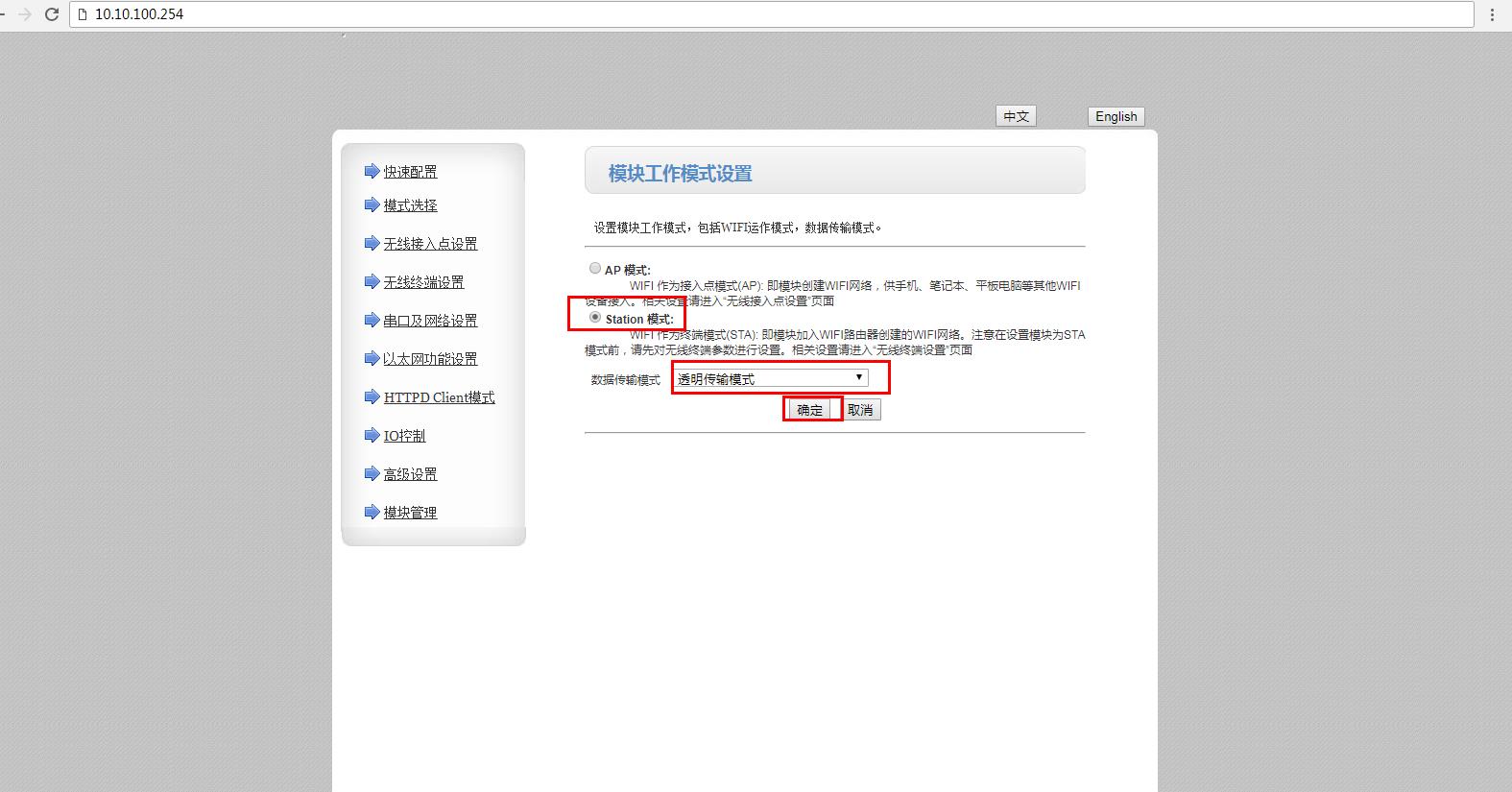

  (1)設置STA模式連接路由器

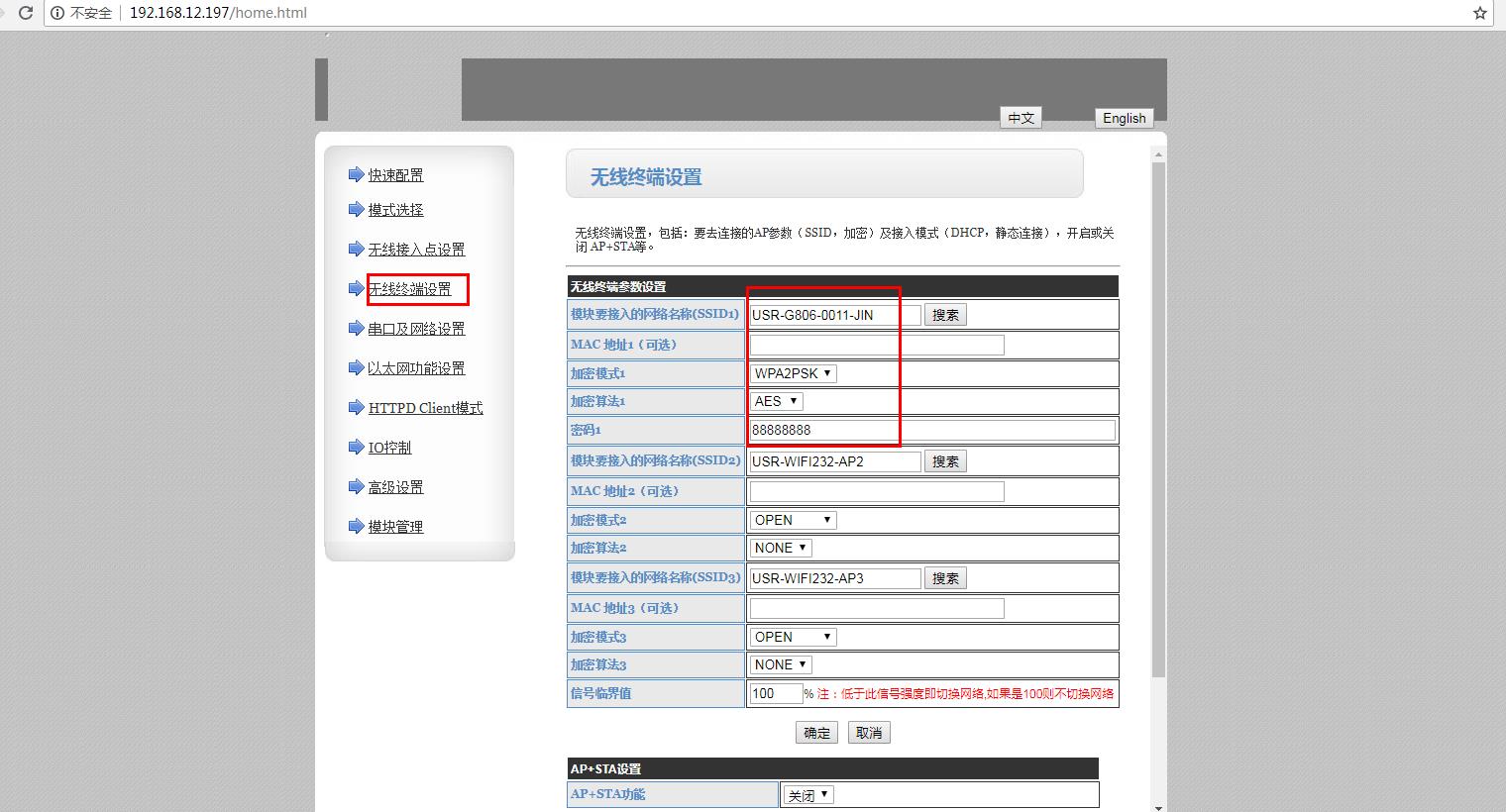

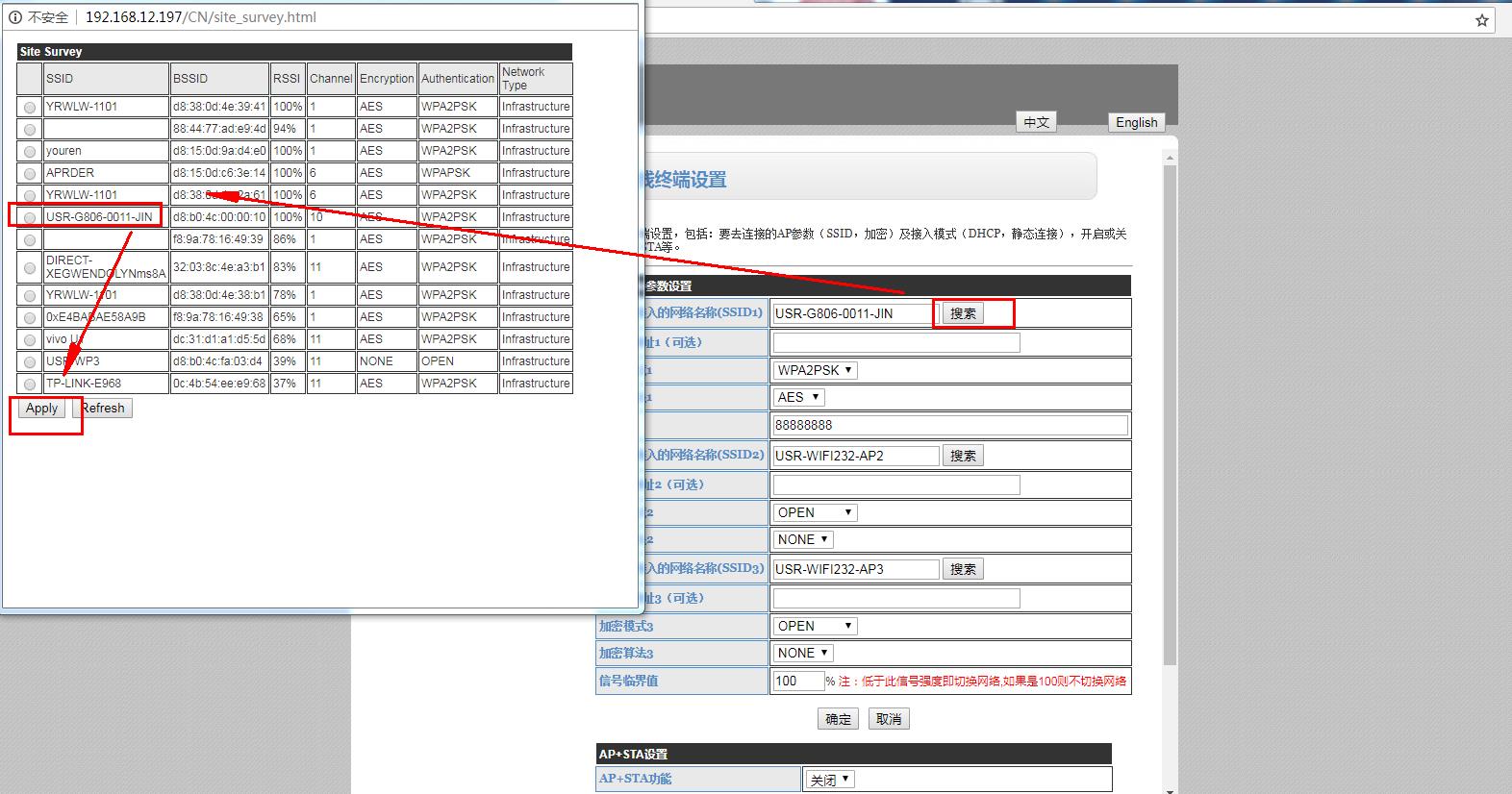

  在無線終端設置中，點擊模塊要接入的網絡名稱SSID，可以手動輸入B2模塊設置STA模式要連接路由器wifi的名稱，或者點擊后面的搜索，搜索路由器的wifi，勾選，并點擊AppLY應用。

  跳出輸入路由器wifi密碼提示，輸入路由器的wifi密碼，點擊確定。

  備注：模塊要接入的網絡名稱SSID和密碼也可以手動直接輸入。

  舉例：B2模塊連接的路由器wifi名稱是USR-G806-0011-JIN,密碼是88888888。

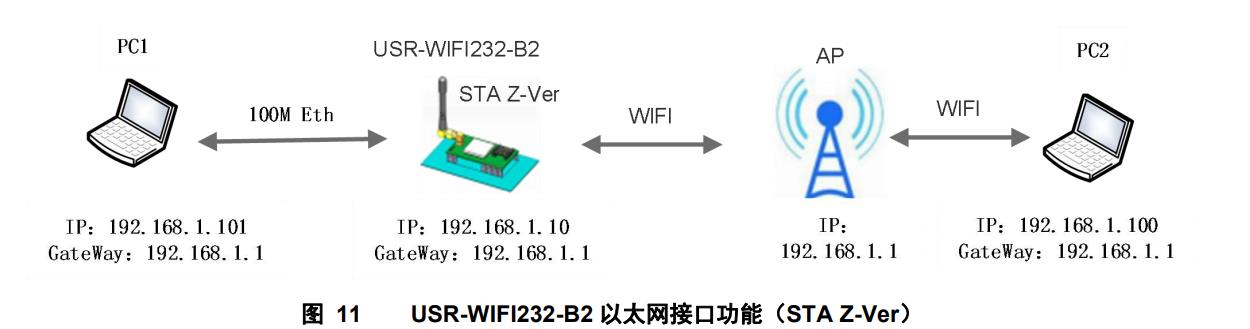

  (2)設置USR-WIFI232-B2橋接模式Z模式

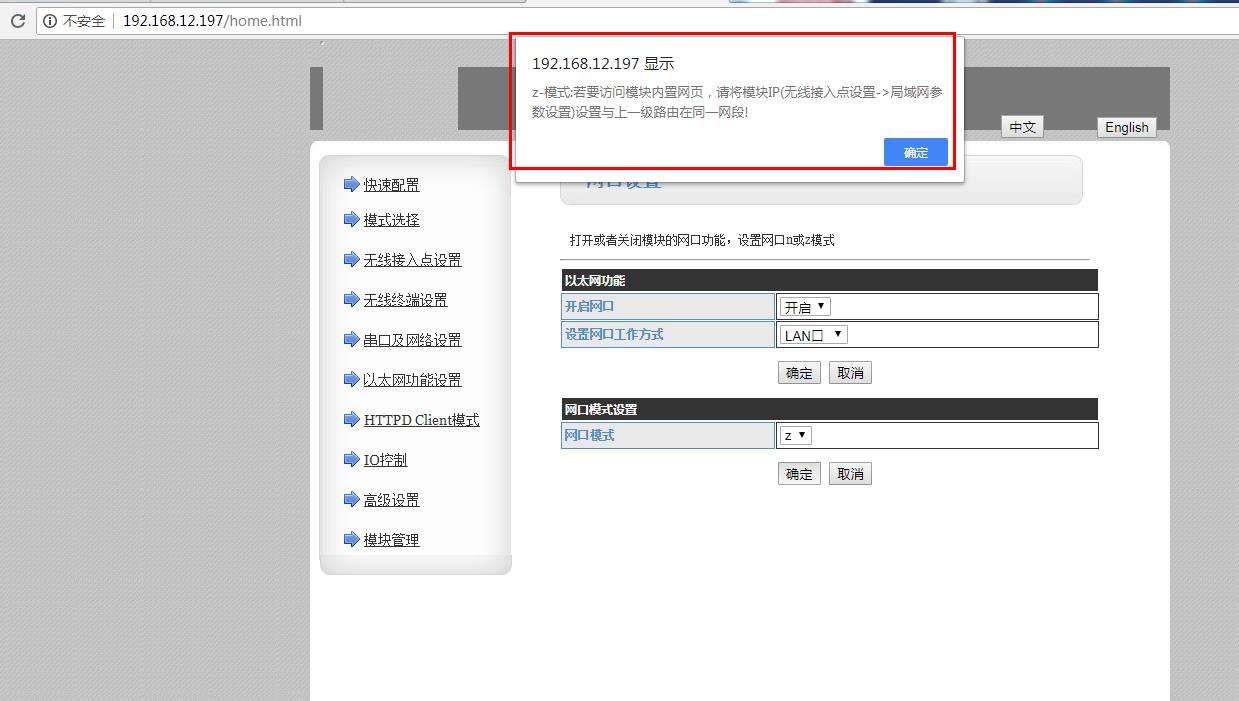

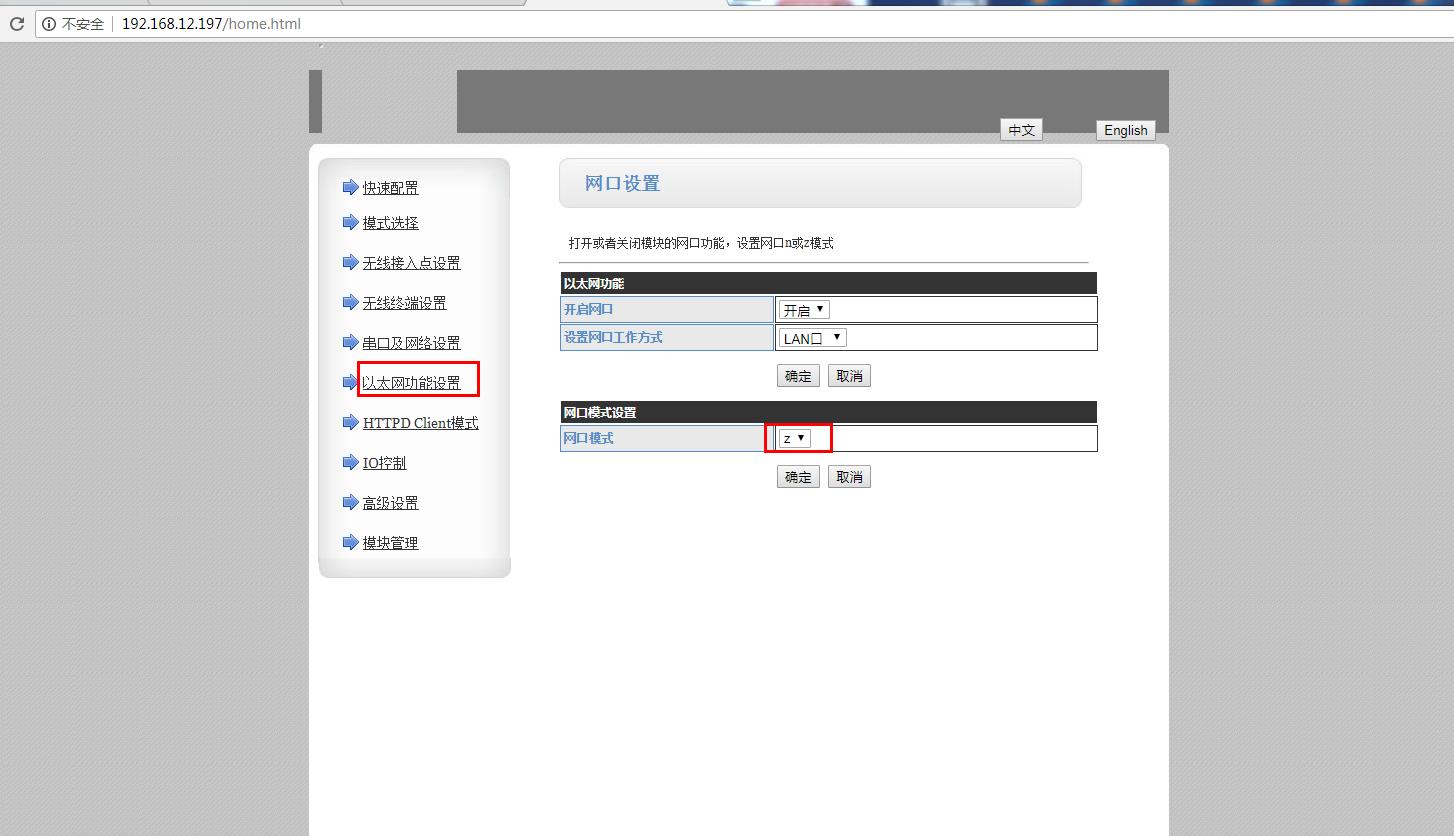

  第一步：在以太網功能設置，網口工作模式是LAN口，網口模式設置Z。就是橋接模式。默認是n模式，需要改為z模式。點擊確定。

  會跳出提示對話框，z-模式：若要訪問模塊內置網頁，請將模塊Ip(無線接入點設置——》局域網參數設置)設置與上一級路由器再同一網段!

  (3)設置LAN口網關

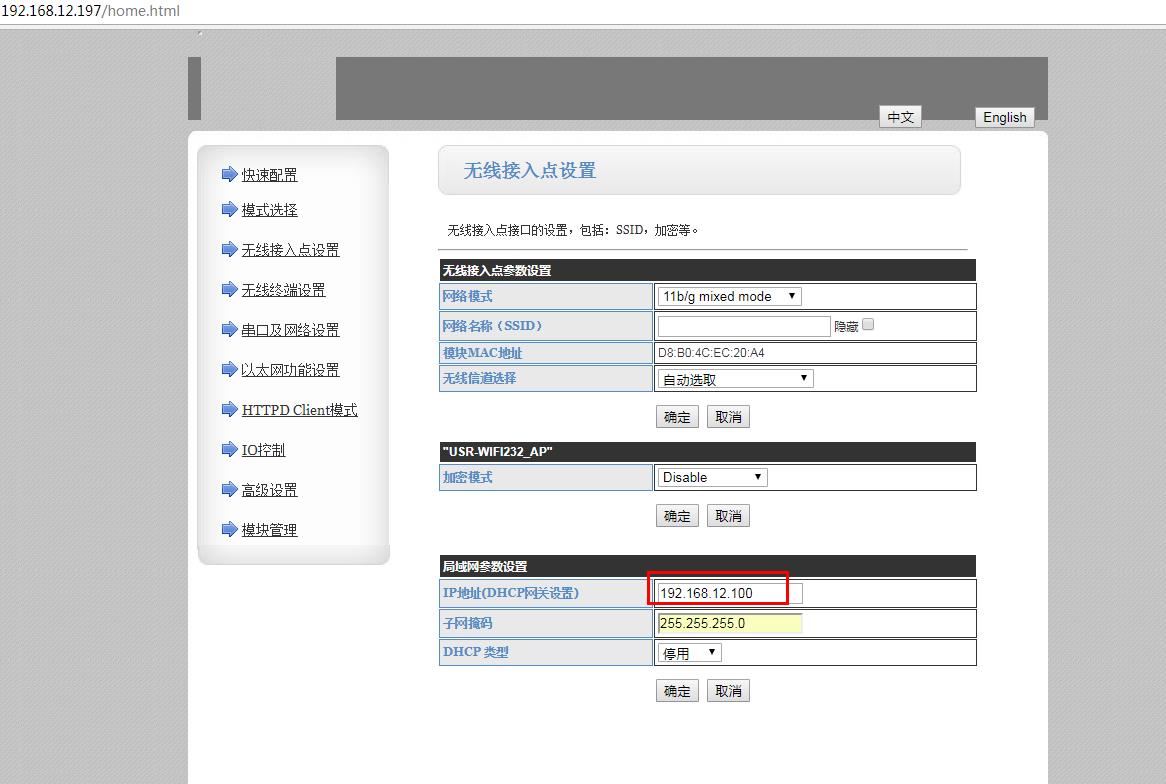

  在無線接入點設置，局域網參數設置默認是10.10.10.254，需要修改為和B2模塊所連接路由器LAN Ip同網端的Ip。

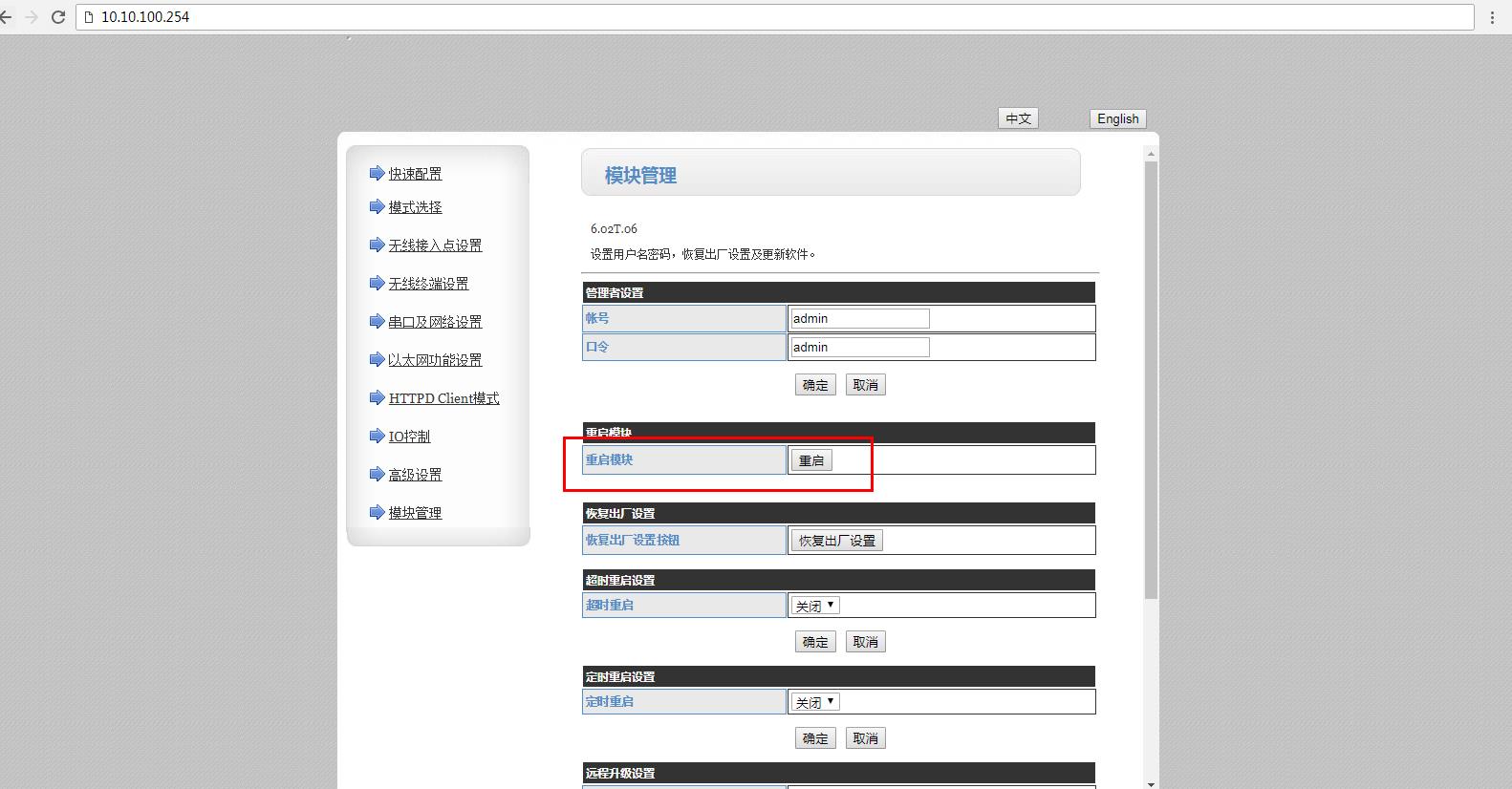

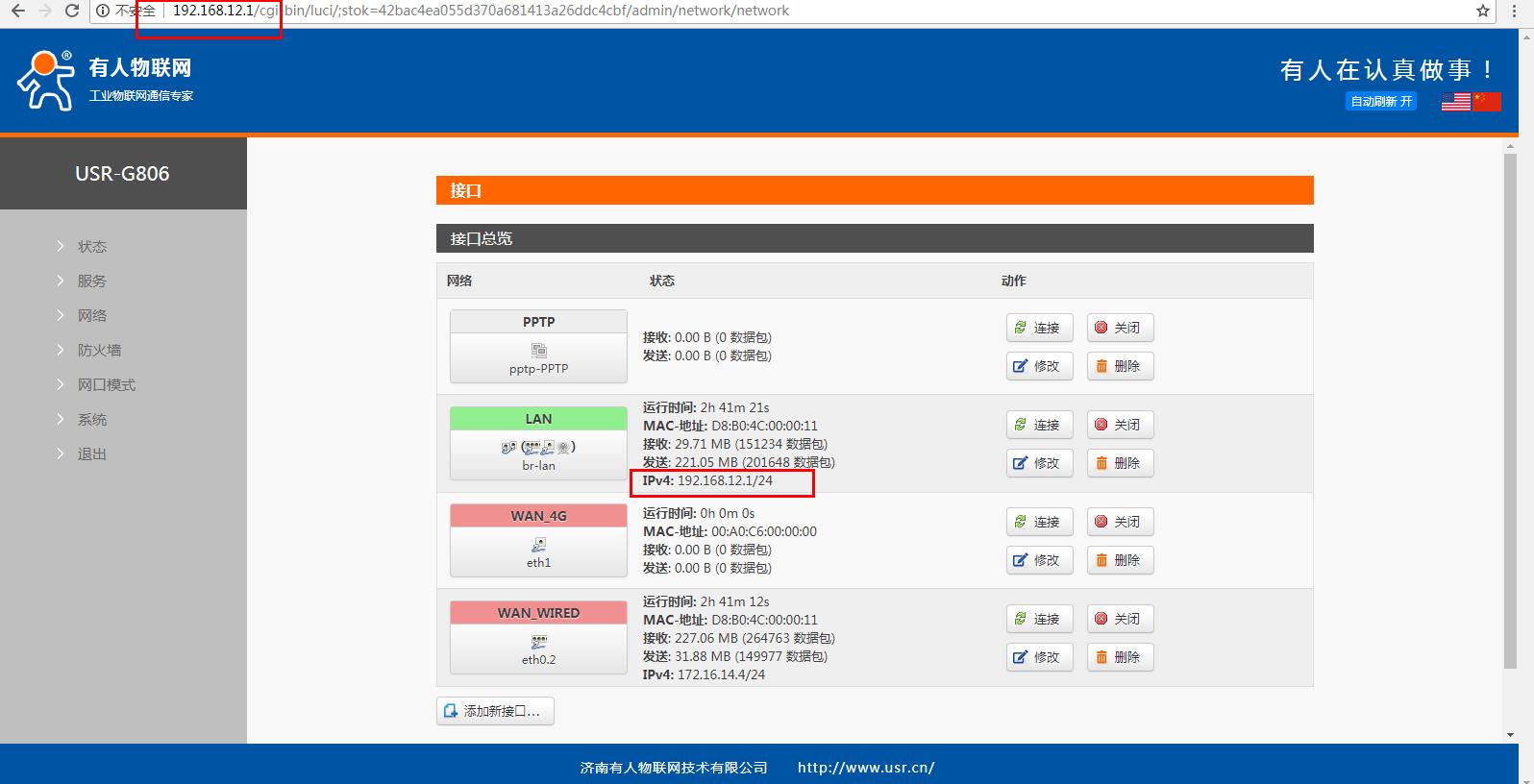

  舉例：我使用的路由器的Ip是192.168.12.1.因此將B2模塊局域網參數設置，Ip地址設置為192.168.12.100。點擊確定。所有參數設置完畢，然后網頁重啟B2模塊。

  6、透?jìng)鲾?shù)據測試

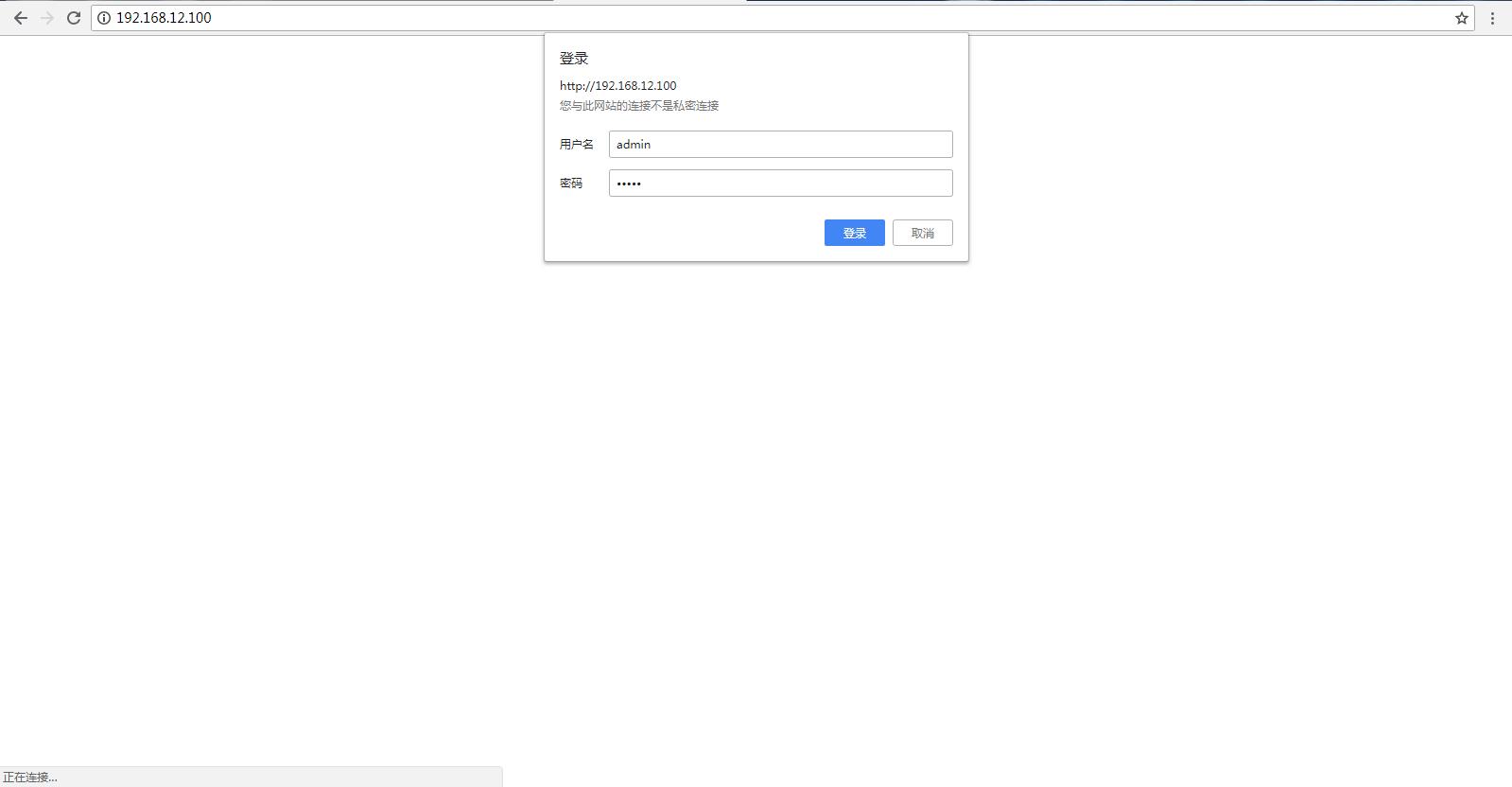

  電腦連接路由器的wifi，電腦瀏覽器使用設置的Ip 192.168.12.100，登錄B2模塊的內置網頁。

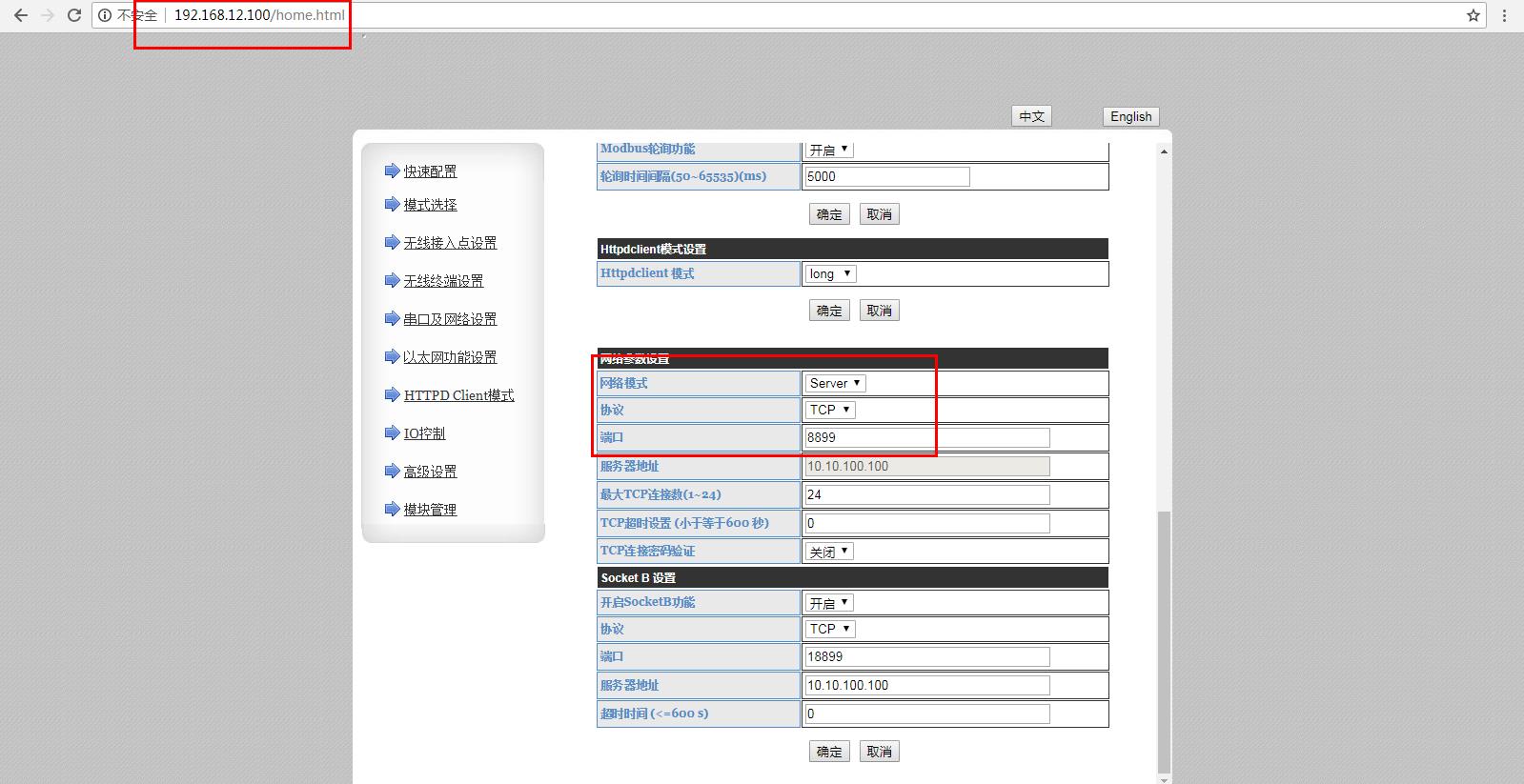

  將B2模塊設置TCp server工作模式，端口8899。

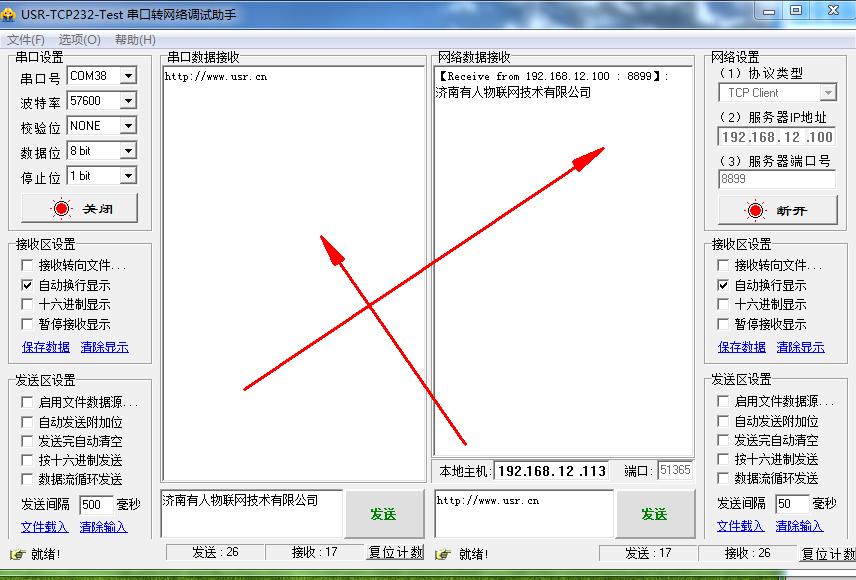

  在電腦上用USR-TCp232-TEST軟件測試，打開COM口，網絡端設置參數。
