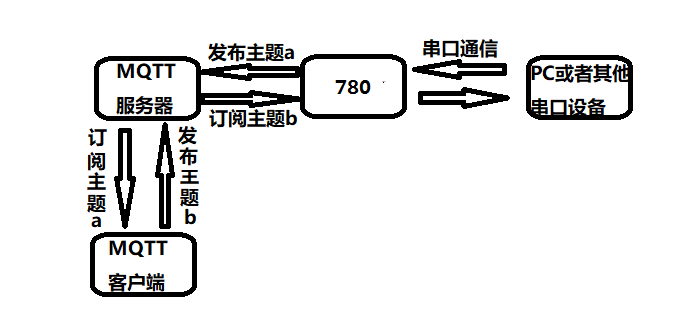

網絡拓撲圖如下：
一、命令說明：
? 功能：查詢/設置工作模式。
? 格式：
u 查詢當前參數值：
AT+WKMOD{CR}或AT+WKMOD?{CR}
{CR}{LF}+WKMOD:mod{CR}{LF}{CR}{LF}
u 設置：
AT+HEARTTM=mod{CR}
{CR}{LF}OK{CR}{LF}
? 參數：
u mod：工作模式設置，這里為MQTT。
? 例：AT+WKMOD =MQTT
2、AT+MQTTCONN
? 功能：查詢/設置MQTT連接參數。
? 格式：
u 查詢當前參數值：
AT+MQTTCONN{CR}或AT+ MQTTCONN?{CR}
{CR}{LF}+ MQTTCONN:id,keepAlive,clean{CR}{LF}{CR}{LF}
u 設置：
AT+HEARTTM= id,keepAlive,clean {CR}
{CR}{LF}OK{CR}{LF}
? 參數：
u id：客戶端id，最多10字節，默認位www.ggxxsw.cn。
u keepAlive：心跳包，范圍為60秒~180秒，默認為100。
u clean：是否清除session，0-不清除，1-清除，默認為1。
? 例：AT+WKMOD =www.ggxxsw.cn,100,1
3、AT+MQTTSUB
? 功能：查詢/設置訂閱主題。
? 格式：
u 查詢當前參數值：
AT+MQTTSUB{CR}或AT+ MQTTSUB?{CR}
{CR}{LF}+ MQTTSUB:num,top,qos{CR}{LF}{CR}{LF}
u 設置：
AT+MQTTSUB= num,top,qos {CR}
{CR}{LF}OK{CR}{LF}
? 參數：
u num：主題號，范圍為1-10。
u top：主題名，最多20個字節，默認為空。
u qos：服務等級，默認為0。
? 例：AT+MQTTSUB =1,usr,0
注：最多支持訂閱10個主題
4、AT+MQTTUNSUB
? 功能：取消訂閱主題。
? 格式：
u 查詢當前參數值：
AT+MQTTUNSUB{CR}或AT+ MQTTUNSUB?{CR}
{CR}{LF}+ MQTTUNSUB:num{CR}{LF}{CR}{LF}
u 設置：
AT+MQTTUNSUB= num {CR}
{CR}{LF}OK{CR}{LF}
? 參數：
u num：主題號，范圍為1-10。
? 例：AT+MQTTSUB =1
5、AT+MQTTU
? 功能：查詢/設置用戶名和密碼。
? 格式：
u 查詢當前參數值：
AT+MQTTU{CR}或AT+ MQTTU?{CR}
{CR}{LF}+ MQTTU:user,psw{CR}{LF}{CR}{LF}
u 設置：
AT+MQTTU=user,psw {CR}
{CR}{LF}OK{CR}{LF}
? 參數：
u user：用戶名，最多20個字節，默認為空。
u psw：密碼，最多20個字節，默認為空。
? 例：AT+MQTTSUB =zhang,123456
6、AT+MQTTWILL
? 功能：查詢/設置遺囑消息。
? 格式：
u 查詢當前參數值：
AT+MQTTUWILL{CR}或AT+MQTTUWILL?{CR}
{CR}{LF}+ MQTTWILL:will_topicName,will_topicMsg,will_qos,will_retain{CR}{LF}{CR}{LF}
u 設置：
AT+MQTTUWILL= will_topicName,will_topicMsg,will_qos,will_retain {CR}
{CR}{LF}OK{CR}{LF}
? 參數：
u will_topicName：遺囑主題名，最多20個字節。
u will_topicMsg：遺囑主題消息，最多127個字節。
u will_qos：遺囑消息服務等級，只能為0、1、2。
u will_retain：遺囑保留標志，只能為0、1。
? 例：AT+MQTTWILL=usr.net,netoff,2,1
7、AT+MQTTWILLEN
? 功能：查詢/設置遺囑消息使能。
? 格式：
u 查詢當前參數值：
AT+MQTTUWILLEN{CR}或AT+MQTTUWILLEN?{CR}
{CR}{LF}+ MQTTWILLEN:state{CR}{LF}{CR}{LF}
u 設置：
AT+MQTTWILLEN=state {CR}{CR}{LF}OK{CR}{LF}
? 參數：
u state：使能狀態。
ON：開啟。
OFF：關閉。
? 例：AT+MQTTWILLEN=ON
二、 發布主題
主題發布方式：在透傳模式下，發送特定格式的數據，數據格式如下
主題名(最多20字節) |
,(英文格式) |
服務等級 |
,(英文格式) |
數據 |
示例zhang,2,usr,cn
三、 取消訂閱主題
取消訂閱主題，我們分為指令取消和在線取消，指令取消就是通過AT指令AT+MQTTUNSUB取消主題，在線取消為在透傳模式下發送特定格式數據取消主題，在線取消不會保存到flash里面，重啟模塊或者掉線重連后會丟失。
在線取消訂閱格式為：
unsubscribe (固定) |
,(英文格式) |
主題 |
示例：unsubscribe,zhang1
四、 配置過程

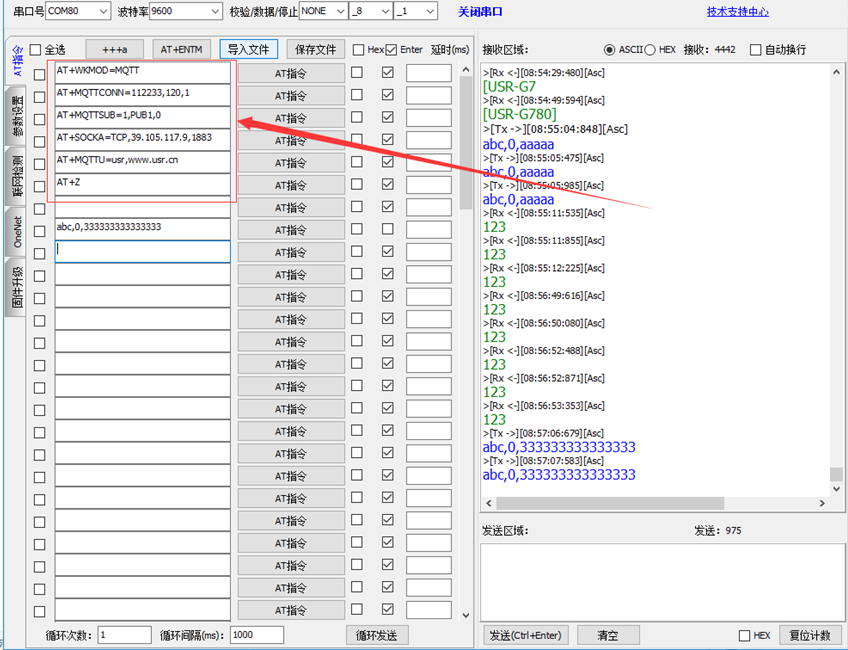

780依次發送的指令如下圖所示
AT+WKMOD=MQTT //mqtt模式
AT+MQTTCONN=112233,120,1 //設置id，心跳包時間，清除session
AT+MQTTSUB=1,PUB1,0 //訂閱主題序號，名稱以及質量等級
AT+SOCKA=TCP,39.105.117.9,1883 //mqtt服務器端口和地址
AT+MQTTU=usr,www.ggxxsw.cn //mqtt服務器登錄用戶名和密碼
AT+Z //重啟
使用mqttfx軟件同樣登錄相同ip和端口的mqtt服務器。

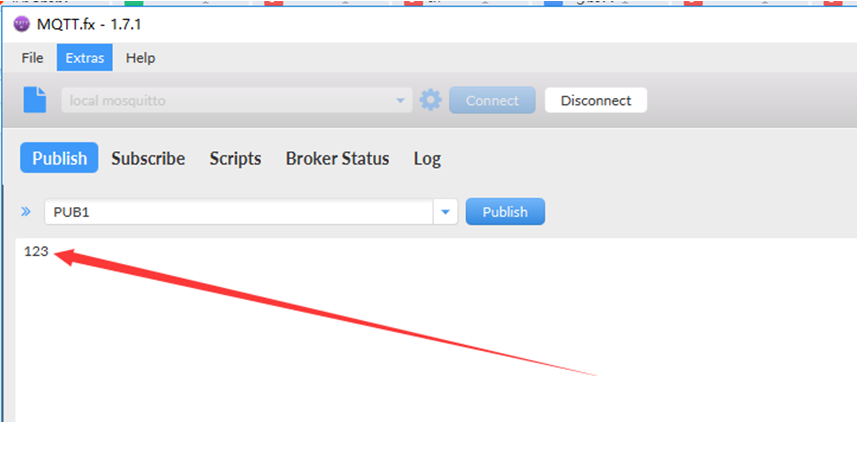

登錄之后發布消息

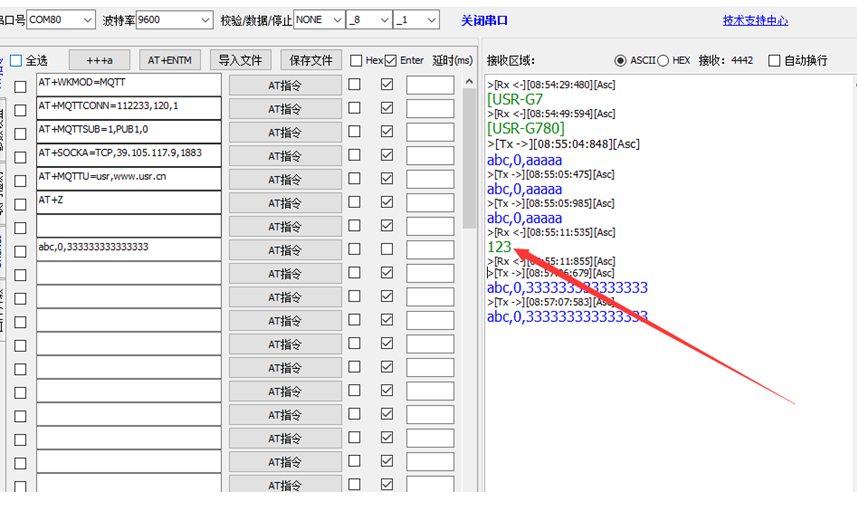

此時可以看到780已經接收信息

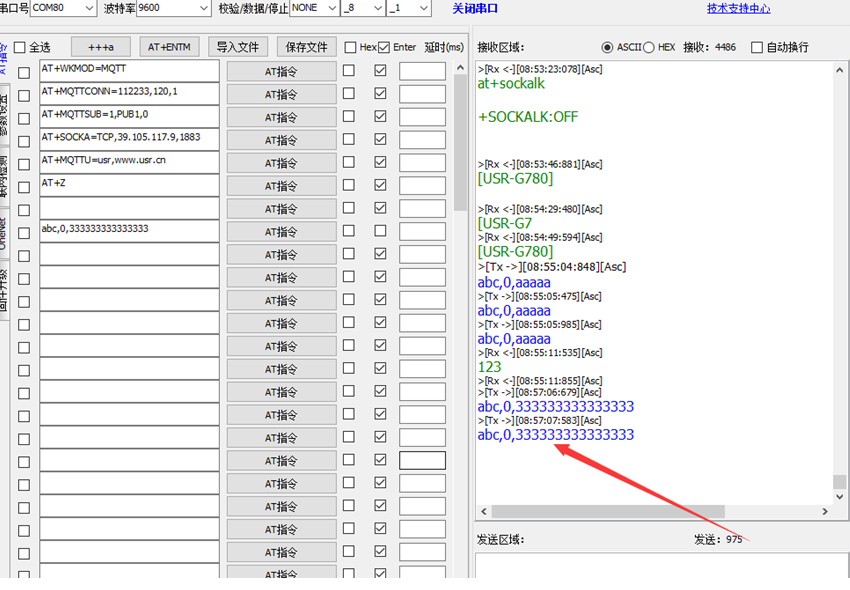

通過780發布消息

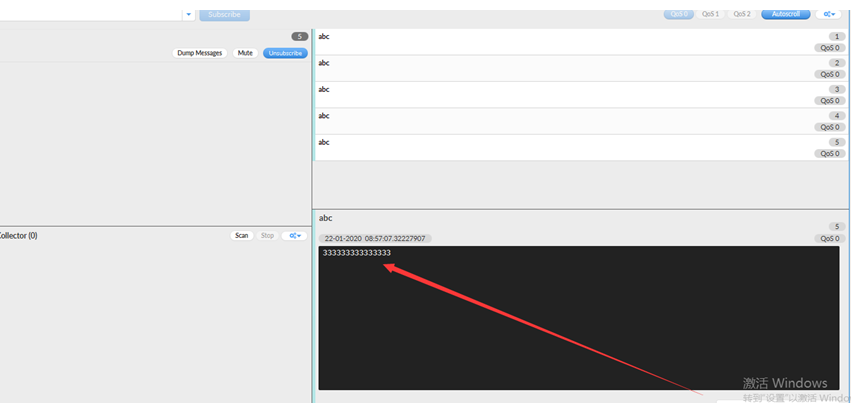

此時可以看到mqttfx接收到了消息
附：
串口軟件下載地址：http://www.ggxxsw.cn/Download/964.html
