下載設置軟件和說明書
測試

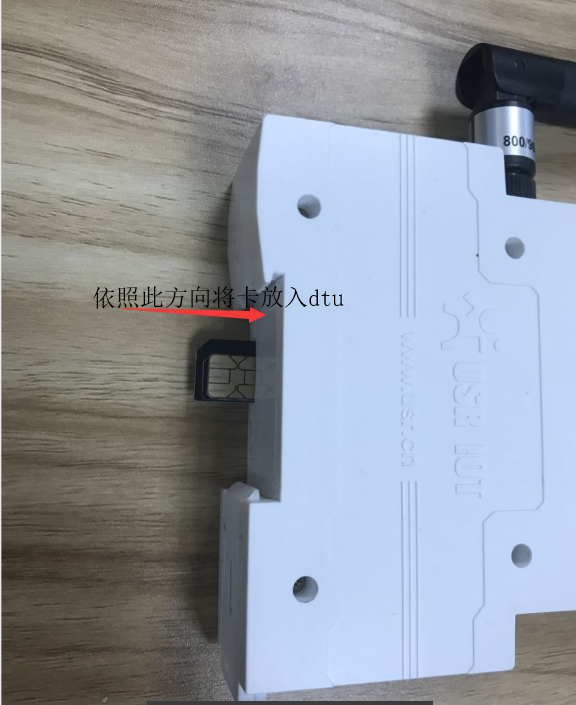

1. 硬件連接:裝上sim卡，sim卡依照圖1（1）的方式放入dtu當中。接上天線（4g天線），USR-DR504的串口通過USB轉485接到PC上，用我司提供的適配器供電，整個連接圖如圖1（2）所示。
圖1（1）

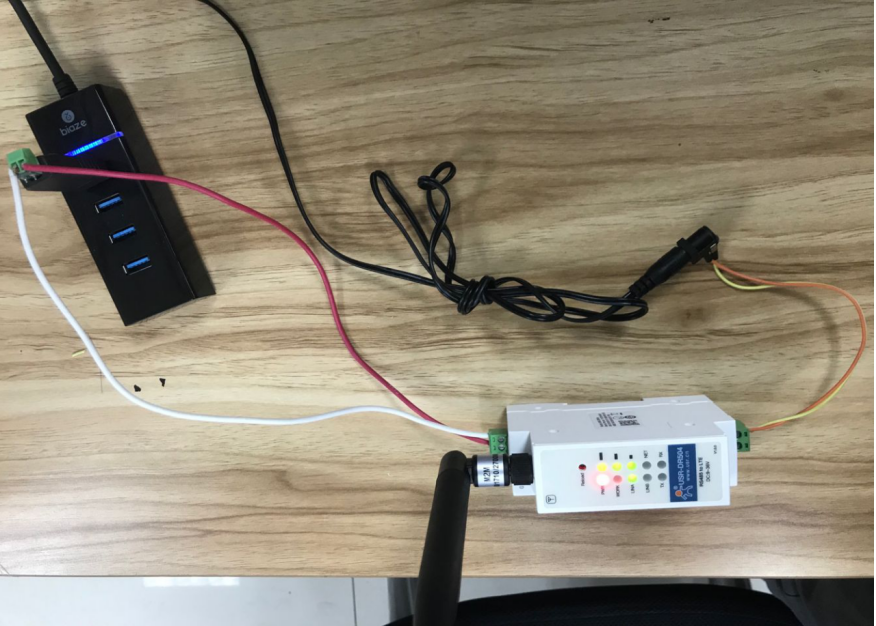

圖1（2）
2. 上電之后指示燈的狀態：
Power亮起：說明供電正常
Work閃爍：說明固件啟動正常，基本可以斷定4G模塊沒有問題
NET閃爍：4次/s說明是4G網絡；3次/s說明是3G網絡；2次/s說明是2G網絡；不亮說明聯網有問題
linka亮起：說明成功連接A路服務器
信號強度燈：無信號燈亮，信號強度0級；信號燈一顆信號燈亮表示信號強度一級及以上；兩顆信號燈亮表示信號強度二級及以上；兩顆信號燈亮表示信號強度三級
零級信號強度：RSSI < - 115dBm
一級信號強度：-115dBm <= RSSI < -108 dBm
二級信號強度：-108dBm <= RSSI < -96 dBm
三級信號強度：-96dBm <= RSSI

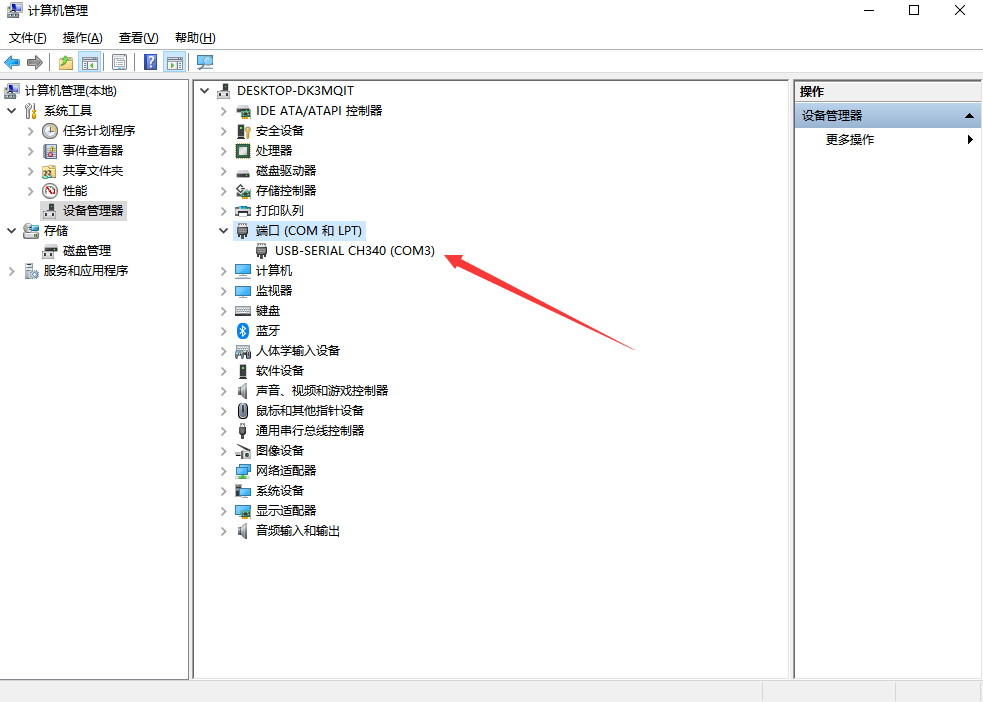

3. 打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口，其中串口號可以在電腦的“設備管理器”中查看，見圖3；波特率等串口參數出廠默認是：115200,n,8,1
圖3

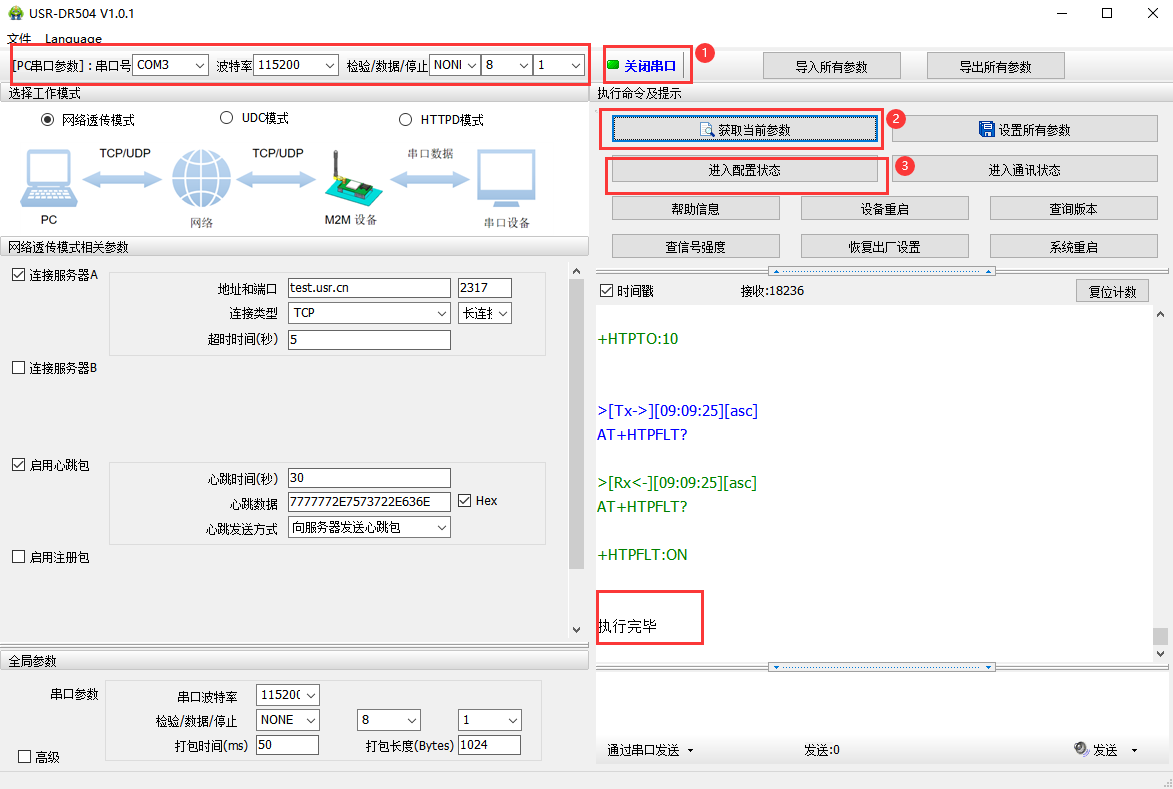

4. 打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；然后點擊進入通訊狀態如圖，做數據通訊測試。如果不返回+OK的話，請參考（步驟3）

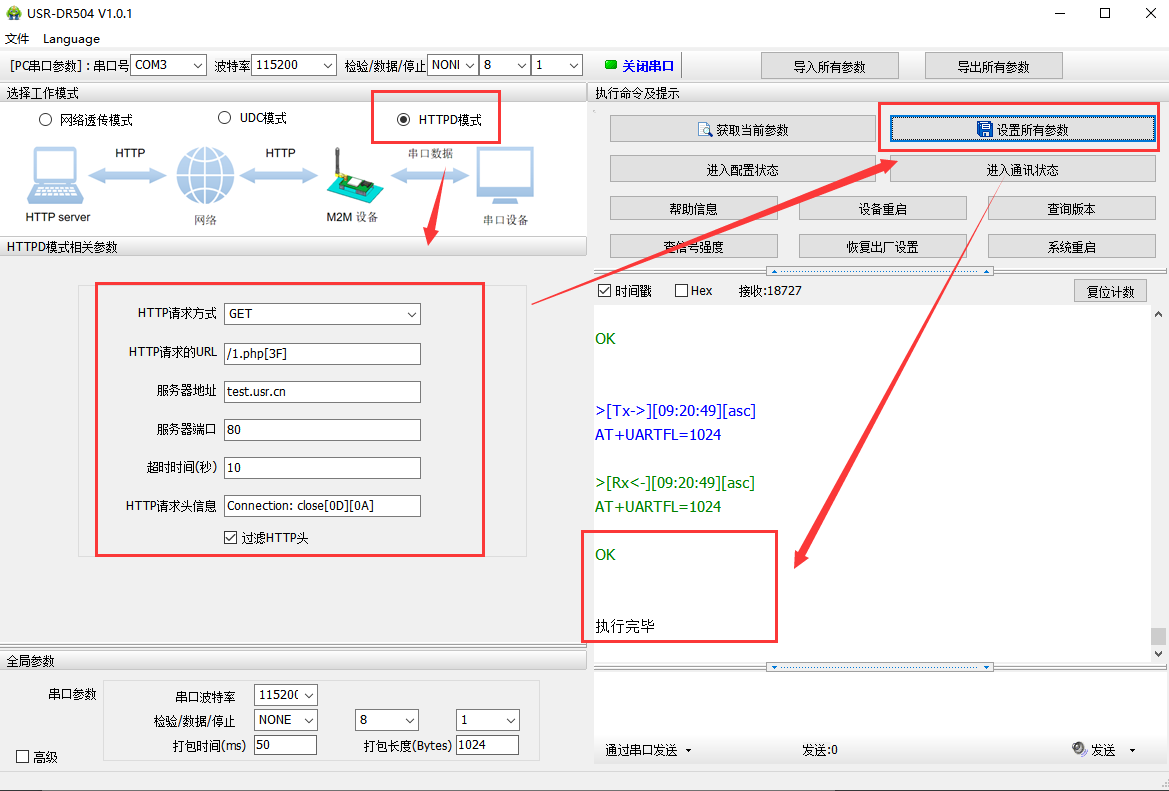

5. Httpd Client模式，請求方式GET，URL為/1.php[3F]，設置服務器地址test.usr.cn，端口80，設置完參數點擊確定，(本說明文檔使用為有人測試服務器)。

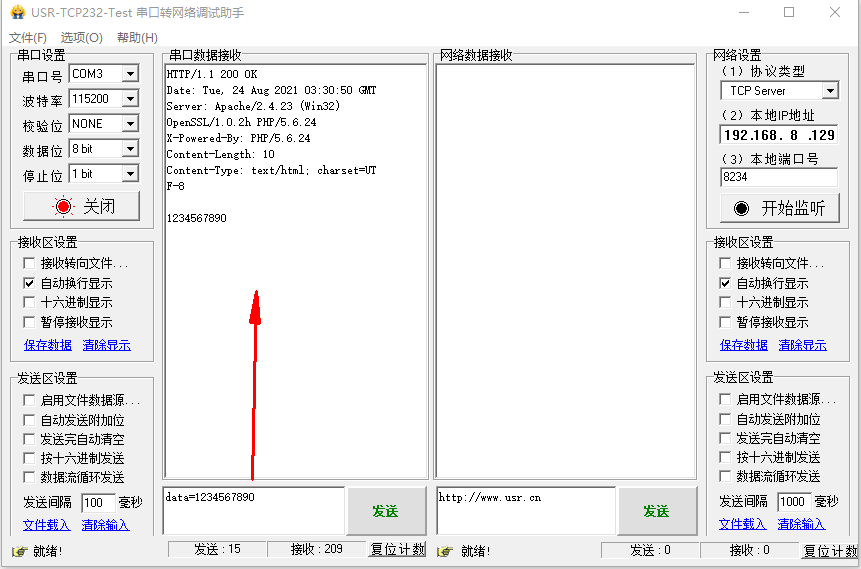

6. 打開小黃人，串口端實現自發自收。
