1. 下載設置軟件和說明書
設置軟件:http://www.ggxxsw.cn/Download/814.html
說明書:http://www.ggxxsw.cn/Download/806.html
軟件設計手冊:http://www.ggxxsw.cn/Download/807.html
說明書:http://www.ggxxsw.cn/Download/806.html
軟件設計手冊:http://www.ggxxsw.cn/Download/807.html
2. 測試

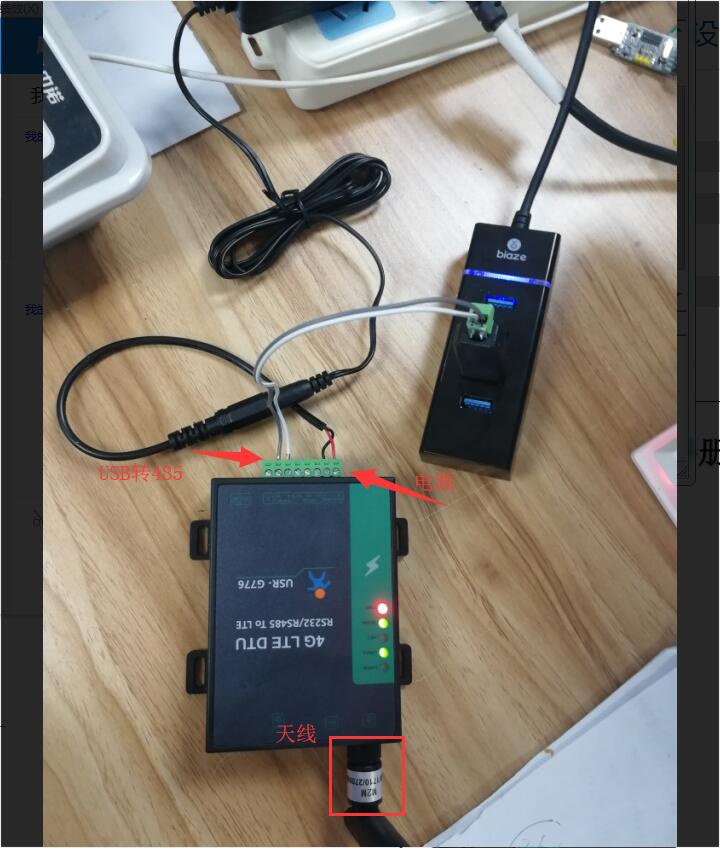

(1) 硬件連接:裝上sim卡，接上天線，G776的串口通過UAB轉RS232/485接到PC上，用我司提供的適配器供電。帶白條的那根線是正極，帶字母的那根線是負極。注意G776的RS232和RS485不能同時發送數據，設置的時候只接一個串口就可以了
(2) 指示燈狀態：
Power亮起：說明供電正常
Work亮起：說明固件啟動正常，基本可以斷定4G模塊沒有問題
NET閃爍：4次/s說明是4G網絡；3次/s說明是3G網絡；2次/s說明是2G網絡；不亮說明聯網有問題
linka亮起：說明成功連接A路服務器
linkb亮起：說明成功連接B路服務器，出廠默認linkb不會亮起的
（3）打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口；

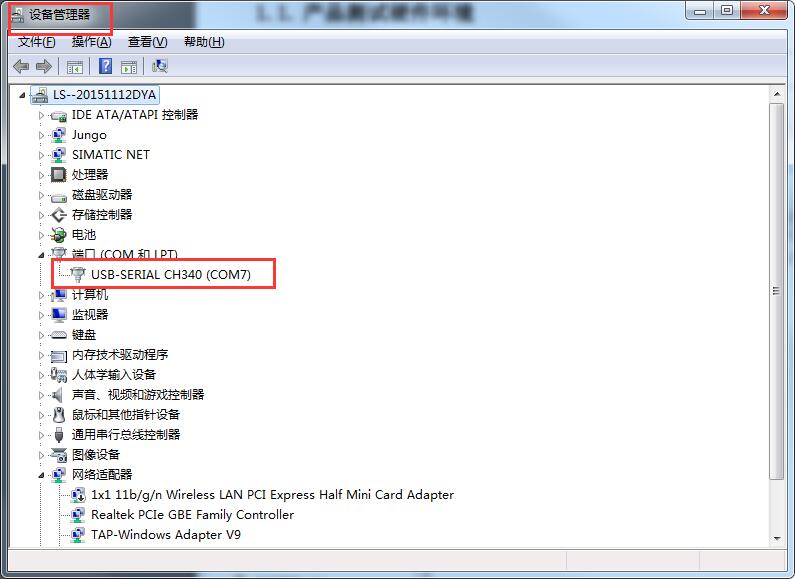

其中串口號可以在電腦的“設備管理器”中查看，見下圖；
波特率等串口參數出廠默認是：115200,n,8,1

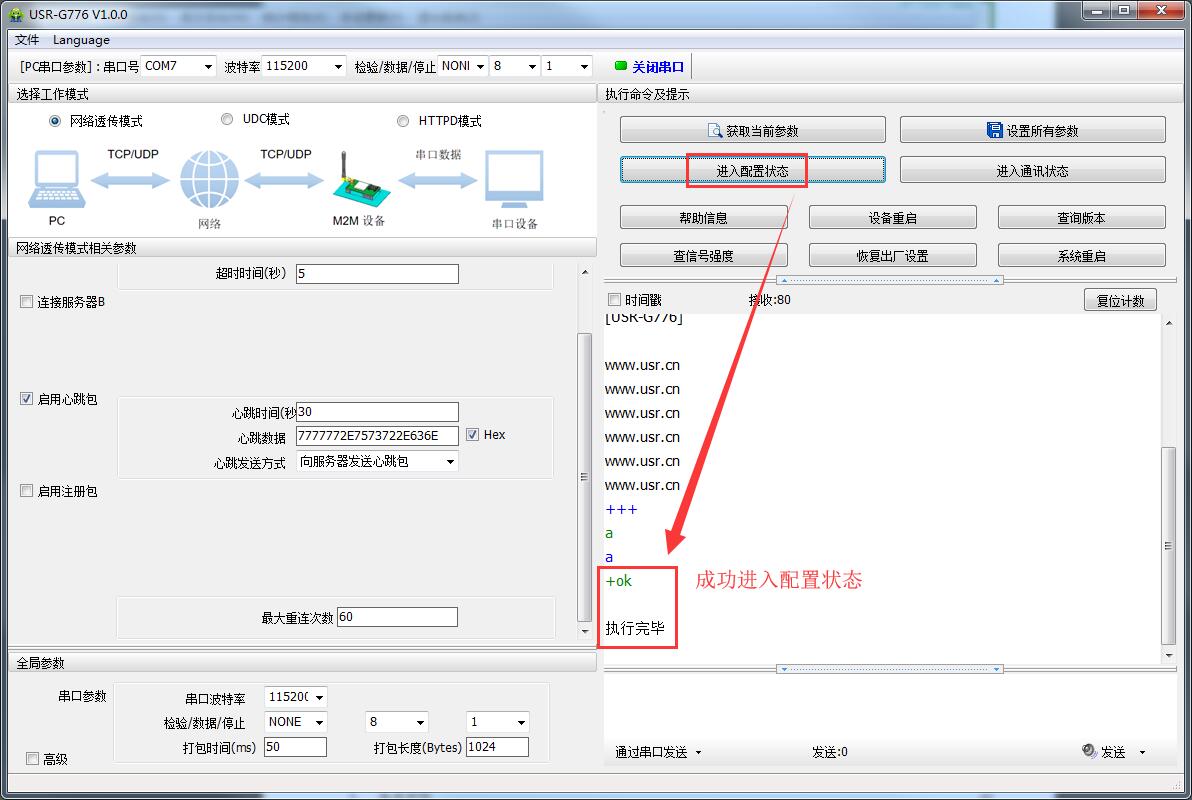

（4）打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；然后點擊進入通訊狀態，做數據通訊測試。
如果沒有收到+ok的話，說明是有問題的，
需要首先解決這個問題，否則后面什么也做不了。解決方法請參考（步驟3）
注意：只有work指示燈亮起，才能點擊進入配置狀態，否則無效

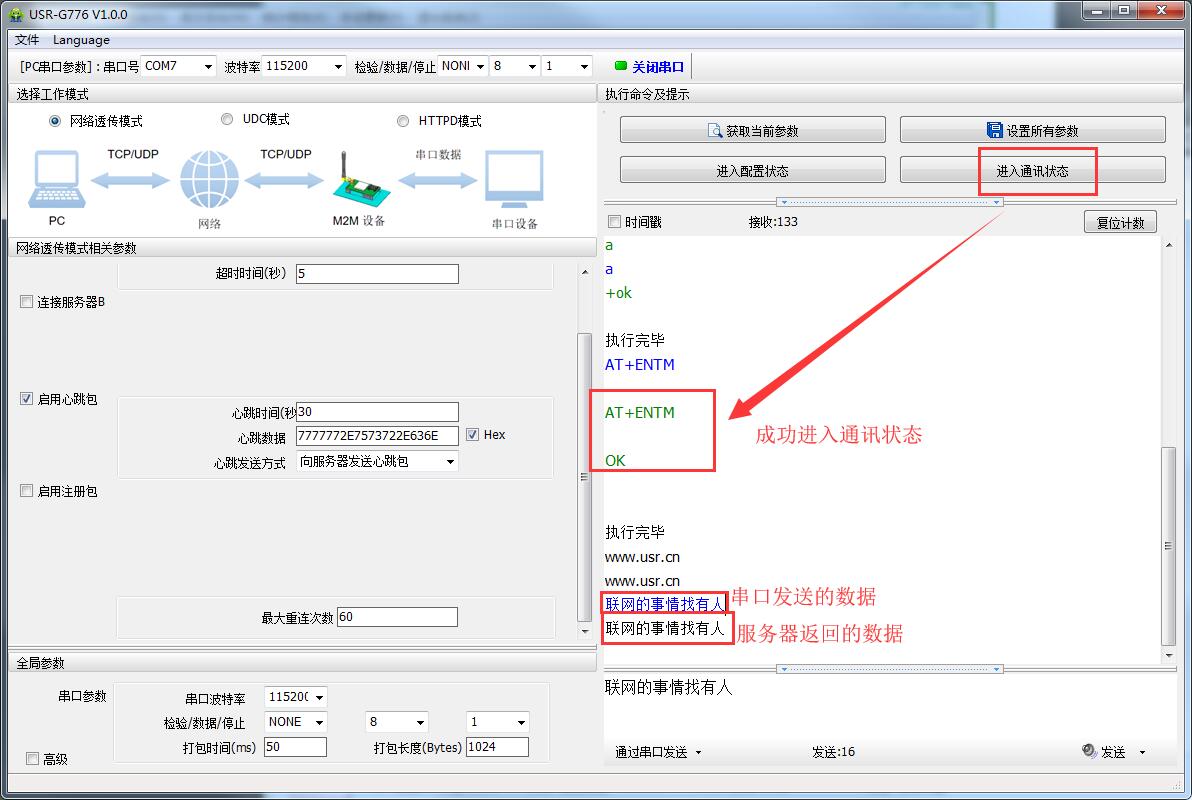

（5）DTU出廠默認連接的是我司的測試服務器：test.usr.cn：2317；串口向服務器發送什么數據，服務器就將接收到的數據返回到串口。
通過串口發送<聯網的事情找有人>，可以看到服務器返回了相同的內容，說明DTU工作是沒有問題的
3. 點擊進入配置狀態，沒有收到+OK,只有3個+++
原因：1>先前有修改過串口參數，所以應該用新的串口參數打開串口
2>連接電腦和DTU的串口線有問題或者接觸不良
解決：
1>DTU出廠默認的串口參數是115200,n,8,1;確定打開串口的參數沒有問題
2>如果修改過串口參數，并且忘記了新的參數，那在上電狀態下，按住reload按鍵6s松開，恢復出廠設置，然后用1中的參數重新進入
3>確定串口線和DTU/模塊連接沒有松動或者接觸不良
4>如果還是不行，就換根USB轉RS232/485串口線試試(能解決很多問題)
5>如果還是不行，將硬件接線拍照給技術支持看看
4.測試過程中常見問題
Q：串口發送的數據，能登陸服務器查看嘛？通過網頁無法打開test.usr.cn，瀏覽器報錯。
A：串口發送的數據，是沒法登陸服務器端查看的，這個test.usr.cn也是沒法通過瀏覽器打開的。test.usr.cn只是我司提供的一個測試服務器，功能在上面也說過，就是串口給服務器發送什么數據，服務器就原封不動的將數據再返回到模塊的串口端。這個服務器只是用來測試的，沒法應用到客戶的實際場景中的
Q：通訊狀態和配置狀態的區別
A：1>進入配置狀態后：模塊只能識別AT指令(注意AT指令最后一定要加回車換行)，不能進行數據收發的；如果發送數據的話，模塊就會報錯或者數據無法發送成功，這時候需要先進入通訊狀態(成功現象見上面第5步的圖片)，然后在發送數據(總有客戶在配置狀態下，發送數據導致發送數據失敗或者模塊報錯)
2>進入通訊狀態后：可以進行數據收發
3>模塊重啟后，默認是工作在通訊狀態的
