農業場景---水肥一體化系統選型及方案應用

一、相關資料

1、資料下載地址：

有人物聯網官方網址：http://www.ggxxsw.cn/

2、購買地址：

官方商城：http://shop.usr.cn/

天貓商城：https://youren.tmall.com/

京東商城：https://youren.jd.com/

淘寶店鋪：https://usrcn.taobao.com/

3、技術支持聯系地址：IM.usr.cn

二、農業水肥一體化系統

1、監測參數：

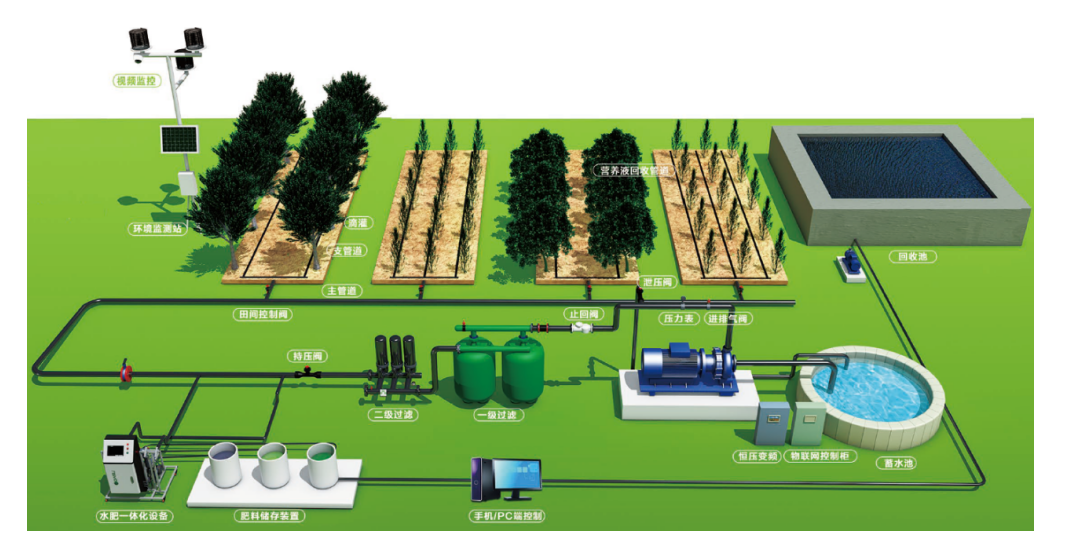

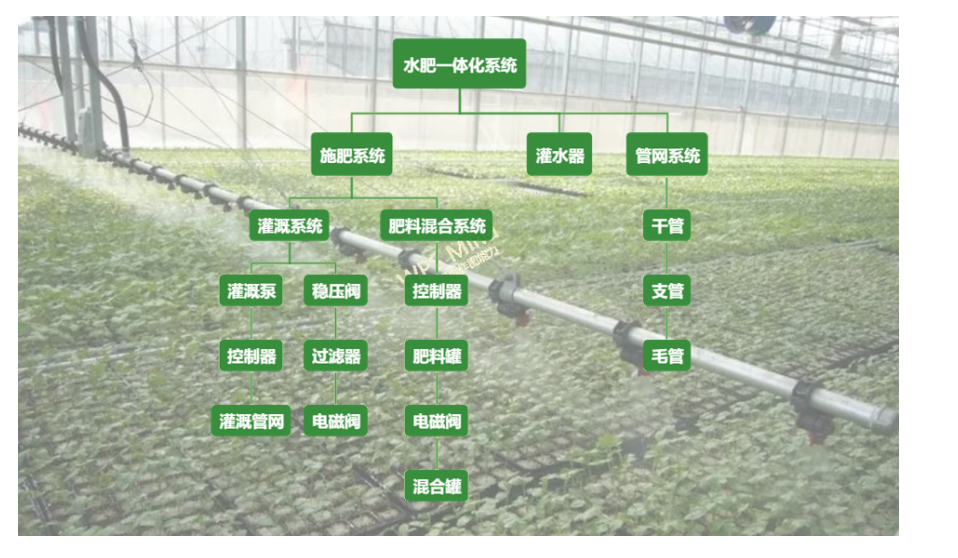

水肥一體機系統主要由給水系統、施肥機、監控系統、回水池、補水系統和殺菌消毒裝置等組成

2、大致邏輯：

自動化灌溉和施肥的機器，將可溶性固體或液體肥料，按土壤養分含量和作物種類的需肥規律和特點，配兌成的肥液與灌溉水一起，通過可控管道系統供水、供肥，使水肥相融后，通過管道和滴頭形成滴灌,均勻、定時、定量按規律隨時供給以浸潤作物根系發育生長區域，保證作物的水肥均衡；

水肥一體化直接把作物所需的肥料隨水均勻輸送到植物根部，大幅度提高肥料和水的利用率，節水省肥。

三、設備選型及方案實現

1、參數確認

1）農業常用終端設備硬件接口形式

標準串口232、485、422、CAN，如水表、電表、流量計、土壤溫濕度等；

開關量接口，如水泵、電磁閥、控制器等；

RJ45網口，如攝像頭，視頻錄像機等。

2）數據顯示軟件或服務器

近距離局域網內數據顯示，如觸摸屏、本地PC、本地服務器等；

遠距離公網服務器數據顯示，如有人云、阿里云等公網服務器。

2、具體實現

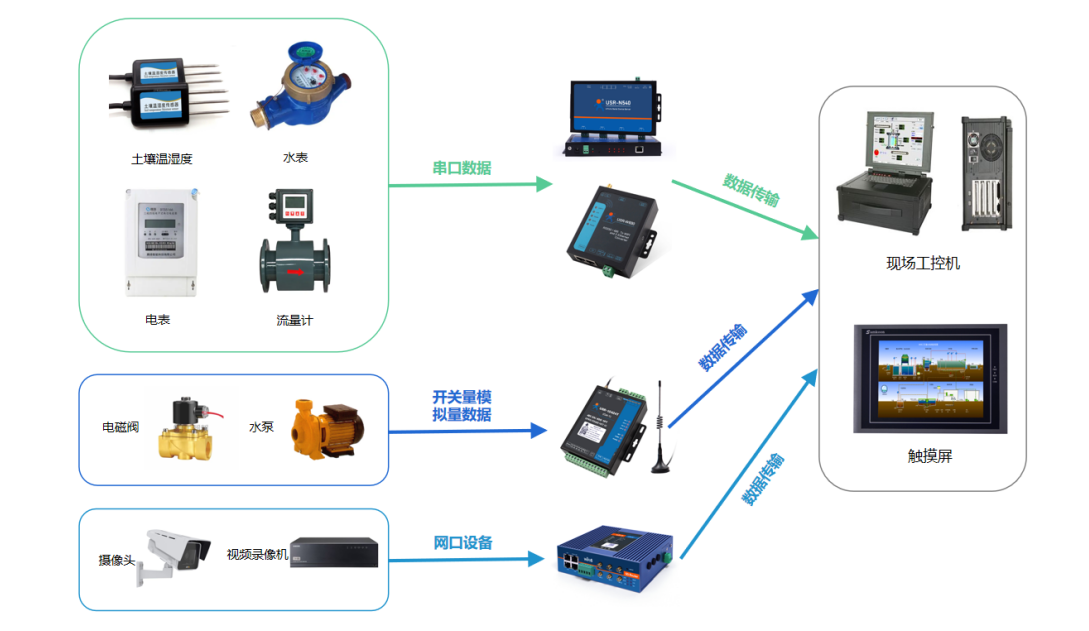

1）局域網內數據顯示

v 若現場終端設備為串口設備，可以通過串口服務器或wifi串口服務器將數據傳輸至現場本地工控機或觸摸屏顯示。此時要確認現場是否方便布線，若方便布線可選用串口服務器，若現場有wifi覆蓋可選用wifi串口服務器；

v 若現場終端設備為開關量或模擬量設備，可以通過網絡IO設備將數據傳輸至現場本地工控機或觸摸屏顯示。若現場方便布線或有wifi覆蓋可選用網絡IO中EWR版本；

v 若現場終端設備為網口設備，可以通過路由器將網口信息傳輸至現場本地工控機或觸摸屏顯示。可通過布線或連接上級wifi的形式進行數據傳輸。

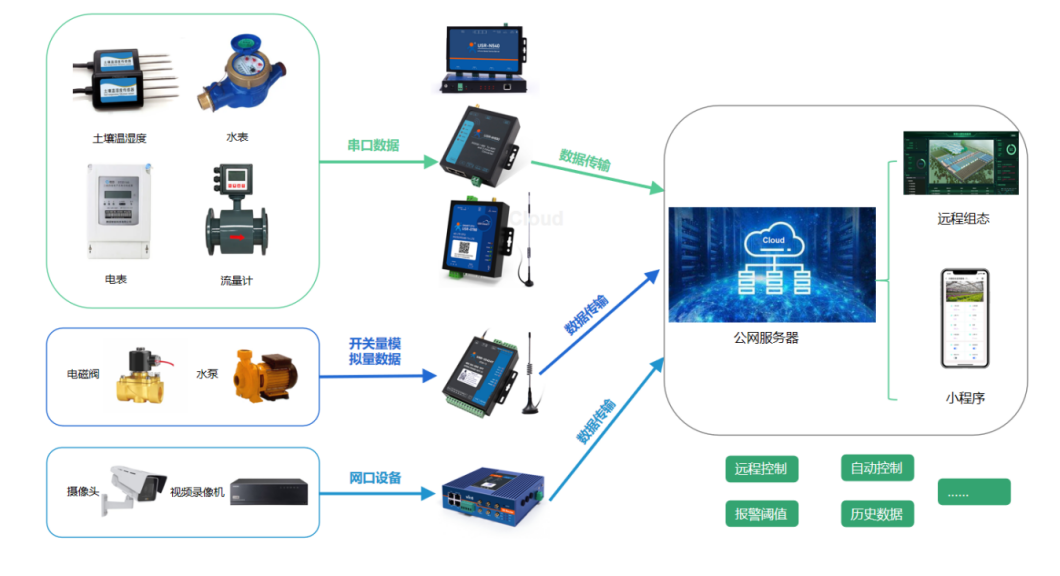

2）公網服務器數據顯示

v 若現場終端設備為串口設備，可以通過串口服務器、wifi串口服務器或DTU將數據傳輸至遠程服務器顯示。若現場有4G信號時可選用DTU進行數據傳輸；若方便布線可選用串口服務器；若現場有wifi覆蓋可選用wifi串口服務器；

v 若現場終端設備為開關量或模擬量設備，可以通過網絡IO設備將數據傳輸至公網服務器。若現場有4G信號可選用網絡IO中CAT1或G5版本；若現場方便布線或有wifi覆蓋可選用EWR版本；

v 若現場終端設備為網口設備，可以通過路由器將網口信息傳輸至現場本地工控機或觸摸屏顯示。可借助VPN服務器或APN專網卡方式進行組網；

v 這種將數據上傳至公網服務器的方式不受地域限制，可以在PC、觸摸屏或手機中隨時進行數據查看或遠程控制。
