農業場景---作物生長監測系統選型及方案應用
一、相關資料
1、資料下載地址：
有人物聯網官方網址：http://www.ggxxsw.cn/
2、購買地址：
官方商城：http://shop.usr.cn/
天貓商城：https://youren.tmall.com/
淘寶店鋪：https://usrcn.taobao.com/
3、技術支持聯系地址：IM.usr.cn
二、農業作物生長監測系統
1、監測參數：

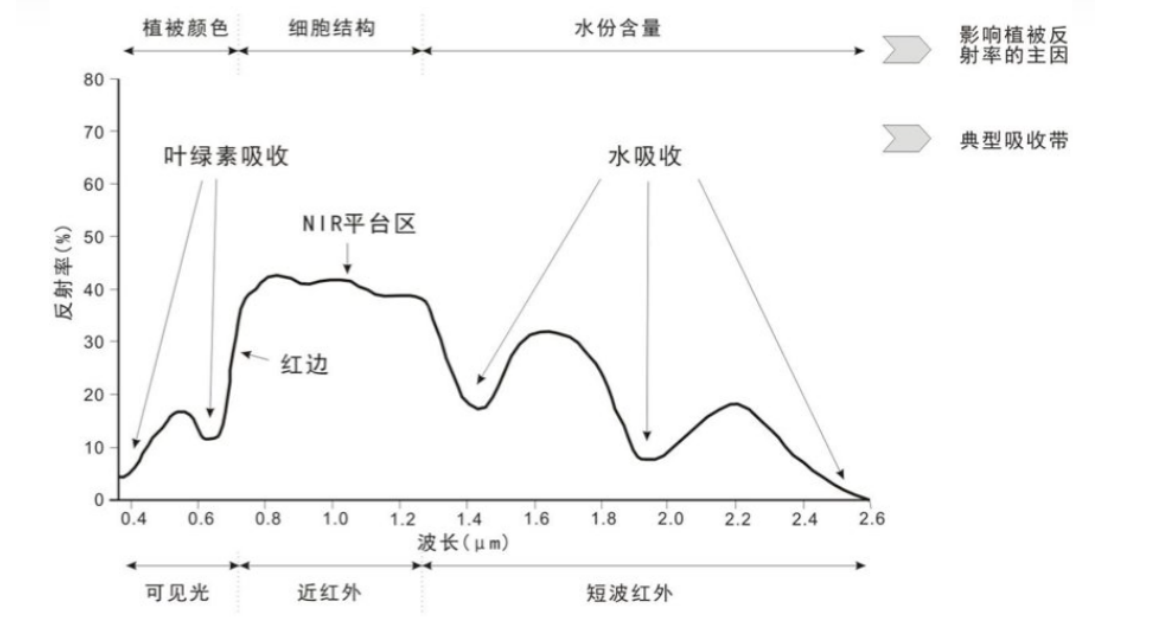

監測敏感光譜波段和光譜參數
2、大致邏輯：

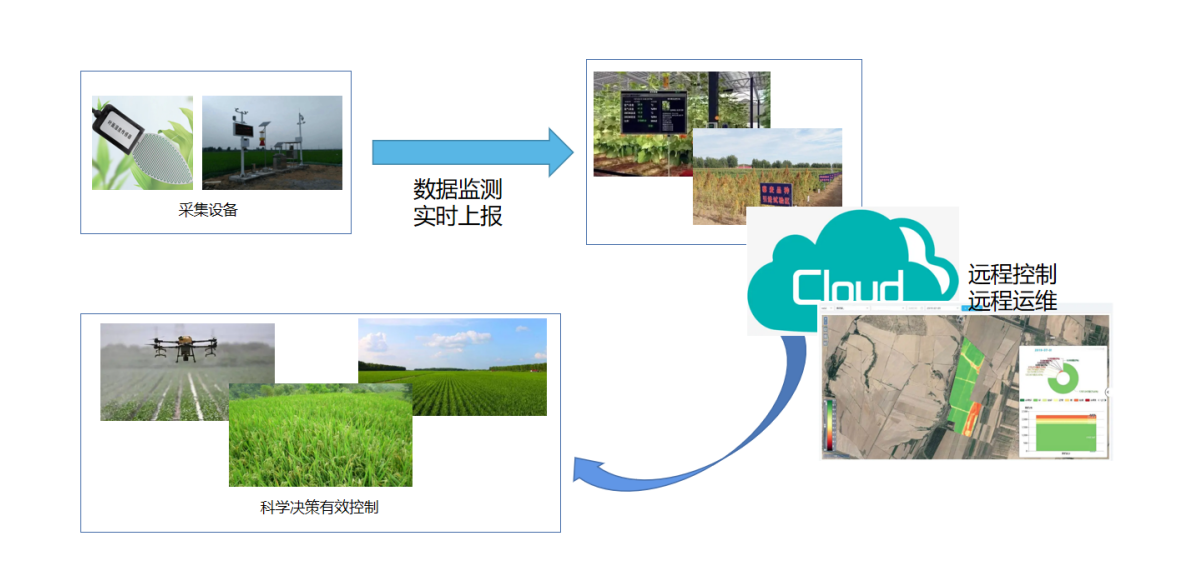

通過在大棚內外架設智能攝像頭可實時、定時監測作物長勢、作物病蟲害、災害等情況；
同時還可以監測大棚執行機構的執行情況，遠程控制，遠程查看執行效果;
作物長勢系統反映作物生長的狀況和趨勢，是農情信息的重要組成部分。生長監測系統具有宏觀、適時和動態的特點，遠程數據動態監測對于作物長勢具有無可比擬的優勢。
作物長勢監測：耘境通過衛星，全天候地監測作物的長勢信息。同時，根據土壤和歷史氣候數據，并結合作物生長模型評估其健康狀況。衛星除了利用可見光，還可以利用紅外、激光、雷達等實時掃描作物的生長狀態，做到全天候、多波段、無死角。
生長周期估算：遙感衛星能一次性監測到廣大地域作物的生長狀態，包括出苗率、種植密度、葉面發育、水果掛果率等，實時監控作物所處的生長周期,為灌溉、施肥、植保、收割等農事活動提供依據。耘境還能夠推薦每個區域的最佳收割期。
產量預估：在實時監測作物長勢的基礎上，結合作物模型和積溫等氣象數據，耘境系統能夠預估每個地塊的產量。由于衛星覆蓋的面積很大，能極大地降低大田的監測成本。
三、設備選型及方案實現
1、參數確認
1）農業常用終端設備硬件接口形式
標準串口232、485、422、CAN，如光照、光譜傳感器等；
開關量接口，如水泵、電磁閥、控制器等；
RJ45網口，如攝像頭，視頻錄像機等。
2）數據顯示軟件或服務器
近距離局域網內數據顯示，如觸摸屏、本地PC、本地服務器等；
遠距離公網服務器數據顯示，如有人云、阿里云等公網服務器。
2、具體實現

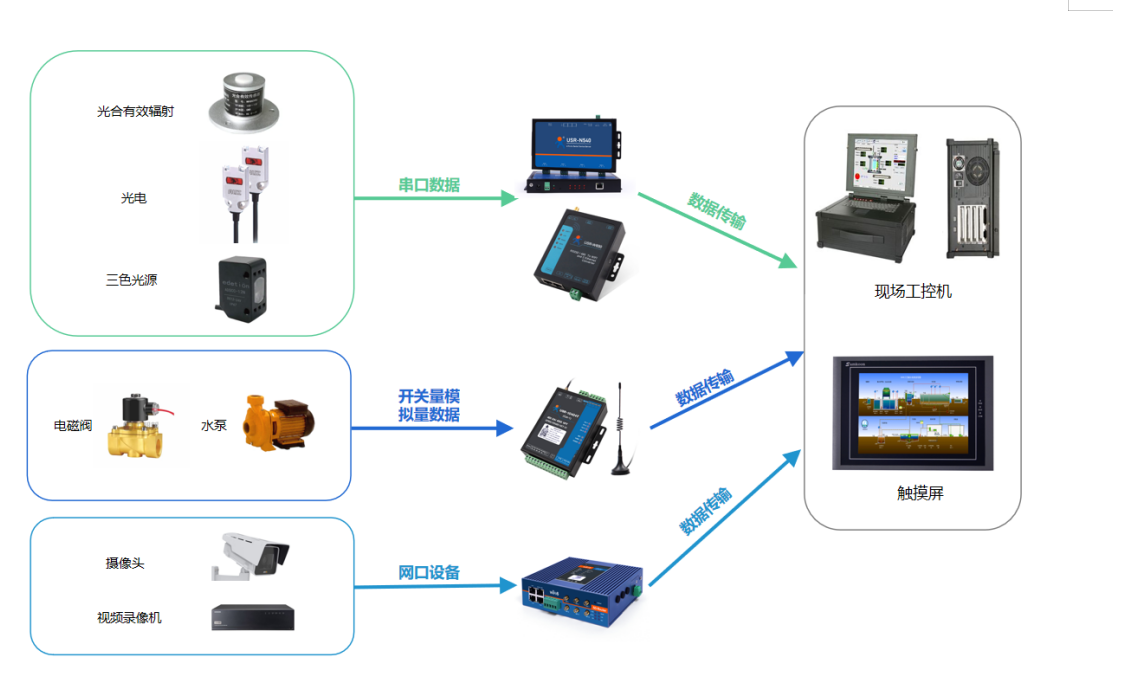

1）局域網內數據顯示
v 若現場終端設備為串口設備，可以通過串口服務器或wifi串口服務器將數據傳輸至現場本地工控機或觸摸屏顯示。此時要確認現場是否方便布線，若方便布線可選用串口服務器，若現場有wifi覆蓋可選用wifi串口服務器；
v 若現場終端設備為開關量或模擬量設備，可以通過網絡IO設備將數據傳輸至現場本地工控機或觸摸屏顯示。若現場方便布線或有wifi覆蓋可選用網絡IO中EWR版本；
v 若現場終端設備為網口設備，可以通過路由器將網口信息傳輸至現場本地工控機或觸摸屏顯示?？赏ㄟ^布線或連接上級wifi的形式進行數據傳輸。

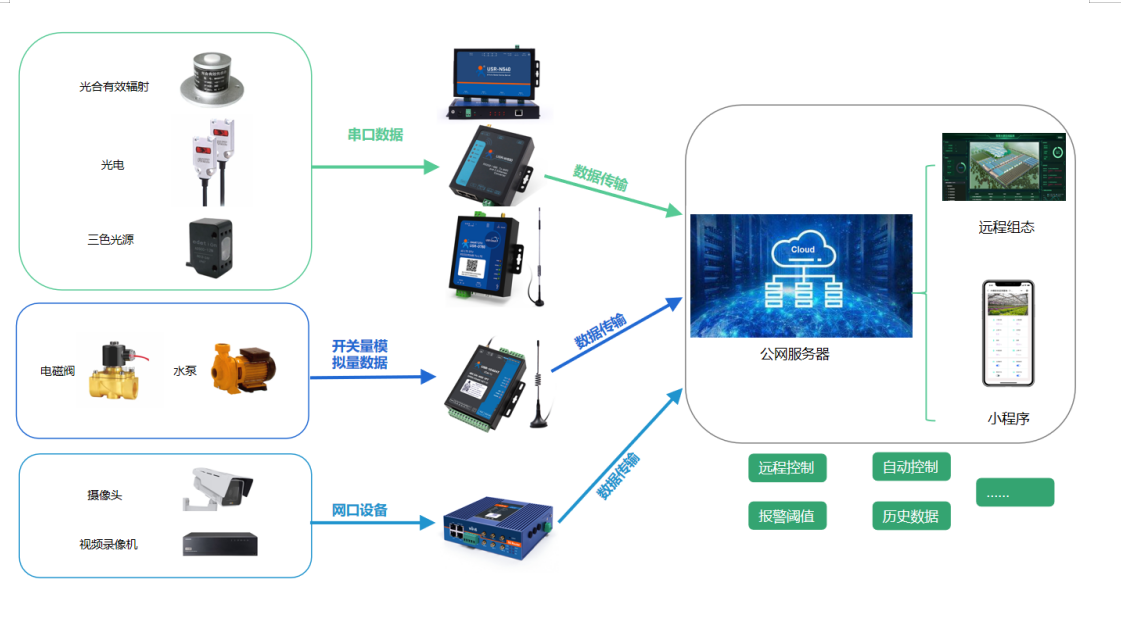

2）公網服務器數據顯示
v 若現場終端設備為串口設備，可以通過串口服務器、wifi串口服務器或DTU將數據傳輸至遠程服務器顯示。若現場有4G信號時可選用DTU進行數據傳輸；若方便布線可選用串口服務器；若現場有wifi覆蓋可選用wifi串口服務器；
v 若現場終端設備為開關量或模擬量設備，可以通過網絡IO設備將數據傳輸至公網服務器。若現場有4G信號可選用網絡IO中CAT1或G5版本；若現場方便布線或有wifi覆蓋可選用EWR版本；
v 若現場終端設備為網口設備，可以通過路由器將網口信息傳輸至現場本地工控機或觸摸屏顯示?？山柚?/span>VPN服務器或APN專網卡方式進行組網；
v 這種將數據上傳至公網服務器的方式不受地域限制，可以在PC、觸摸屏或手機中隨時進行數據查看或遠程控制。
