　　RS-232C、RS-422A、RS-485是EIA(電子工業協會)的通信標準，在這些通信標準中，RS-232C已被廣泛應用于各種應用中，甚至是計算機上的標準設備，并且經常被使用。用來連接串口服務器或DTU設備，通常傳感器、執行器也包含這些接口，其中許多可以通過串行通信進行控制。以下是廣泛使用的主要RS標準：

　　● RS232
　　● RS422
　　● RS485

　　RS232

　　RS232代表建議的標準編號232，TIA / EIA-232-F的通用接口。RS232作為接口，多年來一直是將數據電路終端設備(DCE)與數據終端設備(DTE)互連的標準。市場上有各種形式的RS232接口。但是，由于設計和配置不同，它們很容易轉換為其他形式。該接口的示例是RS 232'C'，RS 232'D'，RS 232 V.10，RS 232 V.28。

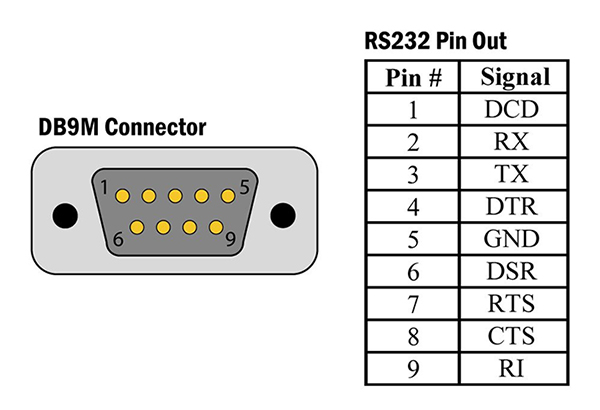

　　RS232幾乎可以在每臺個人計算機上就可以找到。如圖所示：

　　RS232是一個完整的標準，不僅包括電氣特性，而且還包括物理和機械特性。例如連接硬件，管腳和信號名稱。點對點接口，RS232能夠以高達20Kbps的速度保持適當?shù)木嚯x。盡管在規范中沒有特別說明，但只要連接短且使用正確的接地，速度可能會大于115.2Kbps。電纜長度通常為30英尺，使用低電容電纜可以達到200英尺以上的電纜。

　　RS232總線是一種不平衡總線，能夠在名為數據終端設備(DTE)和數據通信設備(DCE)的兩個接收器/發送器對之間進行全雙工通信。每個接收器都有一個發送信號，該發送信號連接到另一端的接收信號。因此，兩側之間存在針腳差異。通常個人計算機的是DTE，而連接的外圍設備是DCE。

　　每個發送器通過改變線路上的電壓來發送數據。高于3V的電壓為二進制零，而低于–3V的電壓為二進制零。在這些電壓之間，該值是不確定的。要將邏輯電平(0和5V)轉換為這些電平并返回，可以使用RS-232轉換IC，例如1488、1489或無處不在的MAX232。

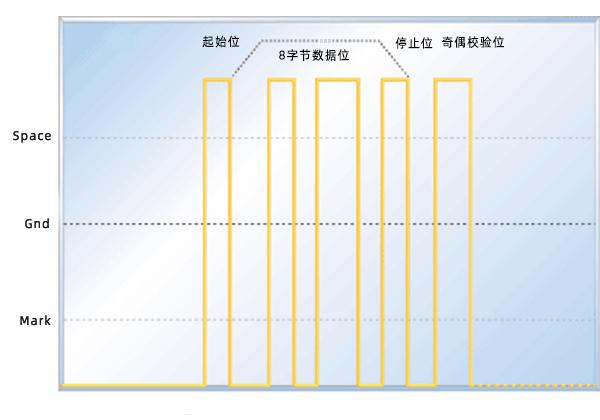

　　典型的RS232通信由起始位、數據位、奇偶校驗位(如果有)和停止位組成。與PC通信時，典型格式是8個數據位，無奇偶校驗和1個停止位(8N1)。七個數據位，偶數奇偶校驗和一個停止位(7E1)也很常見。如圖所示，開始位通常為零，而停止位通常為1。官方規范并未描述任何通信協議，包括開始/停止位的使用。

　　RS422

　　RS422就是TIA / EIA-422-B，RS485是TIA / EIA-485-A，兩者是平衡的雙絞線接口，速度最高可達10Mbps，距離可達1.2公里作為差分總線，每個總線都使用1.5V至6V的信號來傳輸數據。(注：通過差分，平衡總線，與類似的單端不平衡總線(例如RS232)相比，抗擾性得到了提高。)

　　引入RS422標準是為了解決RS-232C的缺點。這些缺點包括慢速和短距離傳輸。時鐘時序及其目的在此標準中定義。此標準的示例是D Sub 9針和D Sub 25針連接器。

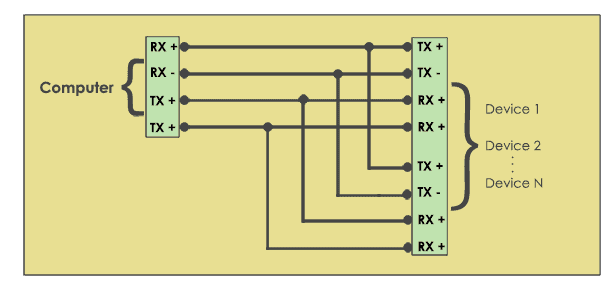

　　RS422接口是一個多點接口，可通過一對導線從一個發送器到多個接收器進行單向通信，最多10個單位負載(UL)。如果接收數據的設備希望與發送器通信，則設計人員必須在每個接收器和發送器之間使用單獨的專用總線。(使用此返回總線將允許全雙工傳輸。)因此，很少在兩個以上的節點之間使用RS422。

　　RS485

　　RS485接口是通過幾個收發器之間的一對導線進行的雙向通信。該規范指出，該總線最多可包含32個UL收發器。許多制造商生產分?jǐn)?shù)UL收發器，從而將最大設備數量增加到100多種。

　　引入RS485標準是為了解決RS422的缺陷。RS422的缺陷是無法關閉驅動器電路。RS 485利用三種狀態邏輯，可以分別停用每個變送器。

　　RS422和RS485接口通常使用與RS232相同的起始位/數據/停止位格式。實際上，存在幾個轉換器，可以從RS-232到RS-485再返回。但是請記住，RS232是全雙工接口，而RS485是半雙工。

　　一些微控制器制造商提供了具有特殊RS485功能的內置UART。

　　串行通信相對于并行通信的優勢

　　誤解：是串行端口/總線比并行端口/總線慢，因?yàn)槊繂挝粫r(shí)間數據的傳輸只有一點點。甚至串行端口/總線的時鐘速率也可能比并行端口/總線的時鐘速率快，并且可以實現更高的數據流速度。使串行通信優于并行通信的因素有：

　　● 無需時鐘：如果采用非時鐘和異步類型的串行通信，則不存在通道/通道之間的時鐘偏斜問題。

　　● 需要更少的空間：串行通信配置需要更少的空間，因?yàn)樵诖羞B接中電纜的需求更少。該額外空間的可用性使數據通道與相鄰?fù)ㄐ沤M件之間實現了良好隔離。

　　● 無串?dāng)_：附近空間內導體很少。因此，串?dāng)_的機會很少。

　　● 低成本：與并行鏈接相比，串行鏈接的成本更低。
