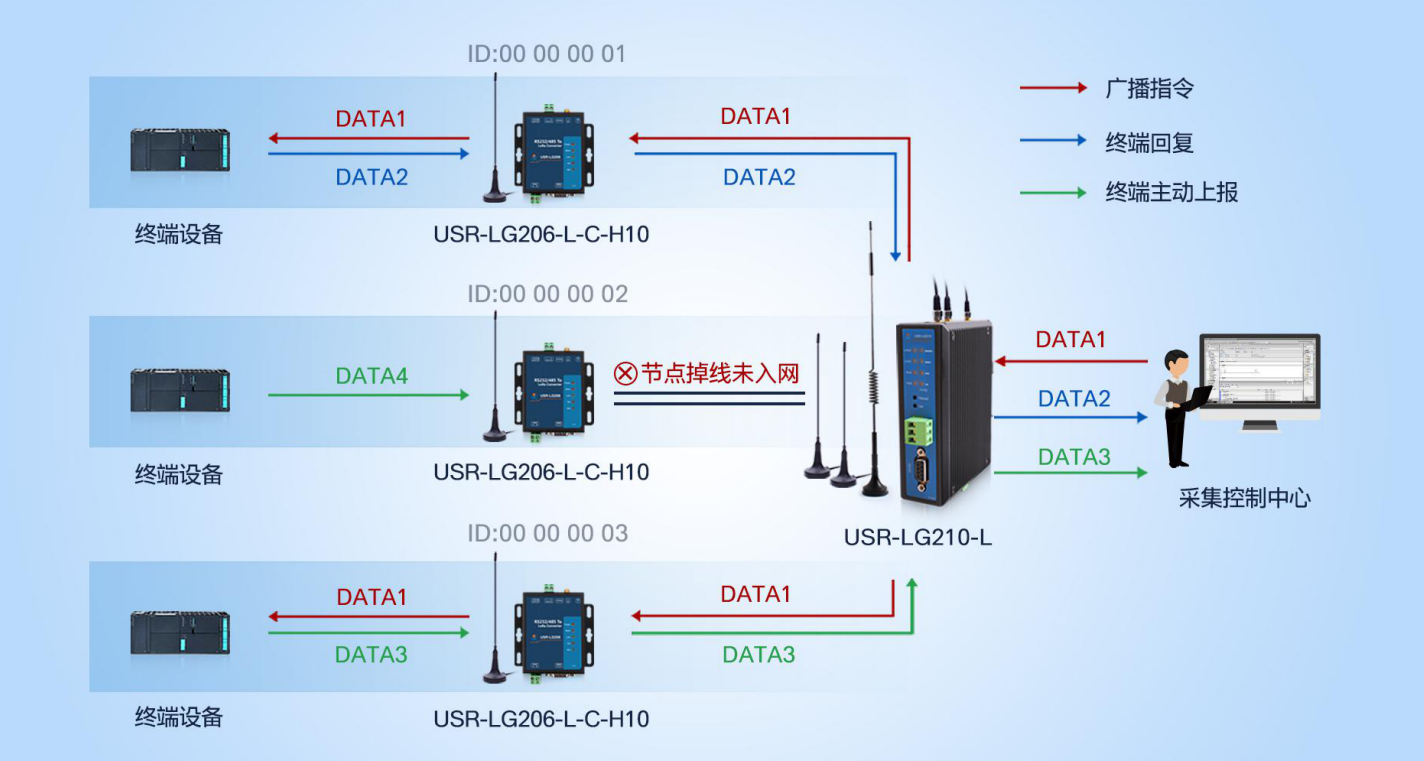

組網廣播模式下，節點入網后，當節點數據上傳到集中器時，集中器判斷節點 ID 若為網內 ID 則將接收數據內容上報到服務器，否則不上報。集中器發送數據時，只有入網的節點可以接受到下發數據。

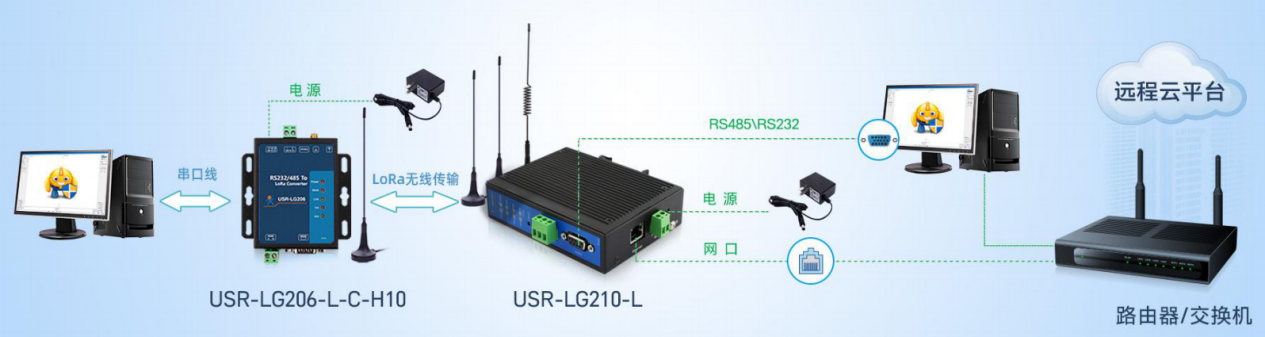

lora無線網關LG210與lora節點(USR-LG206-L-C-H10)安裝天線，使用各自配套電源適配器供電， LG210與LG206串口連接電腦，LG210網口連接路由器或者交換機，電腦也接入該路由器或交換機。
2.1組網廣播通信過程：
3：參數設置

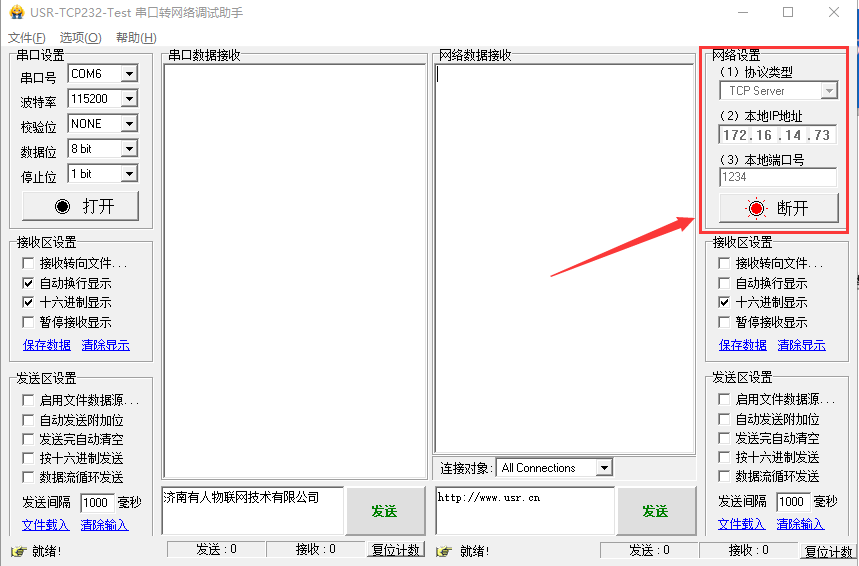

1) 在pC端運行USR-TCp232-Test軟件，創建地TCp Server服務器，本地ip地址為電腦ip, 本地端口自定義設置就可以。 模擬通信過程中的云平臺/控制中心。根據節點串口參數打開串口通信端口，模擬通信過程中的終端設備。

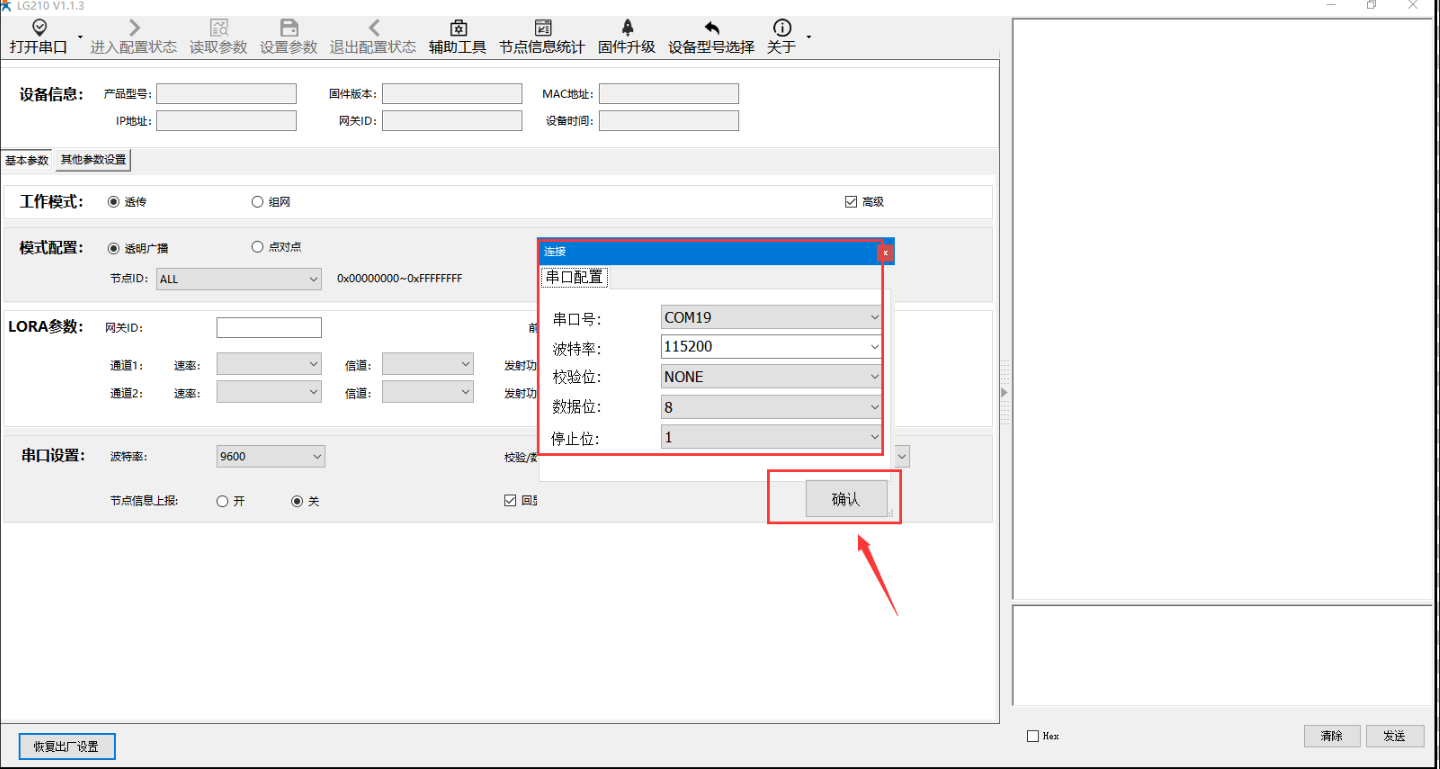

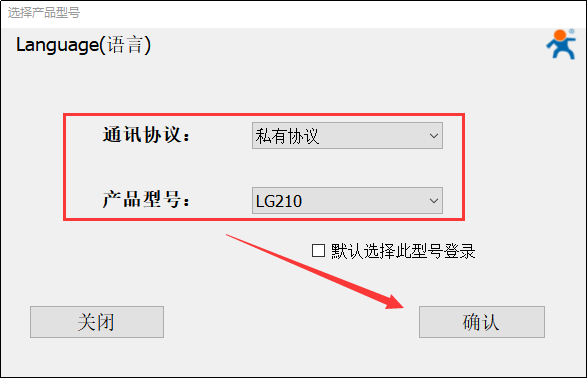

2) 打開設置軟件(協議選擇私有協議，型號選擇LG210),依次點擊打開串口(選擇LG210對應的串口號，串口參數：115200,None，8,1,NFC)。

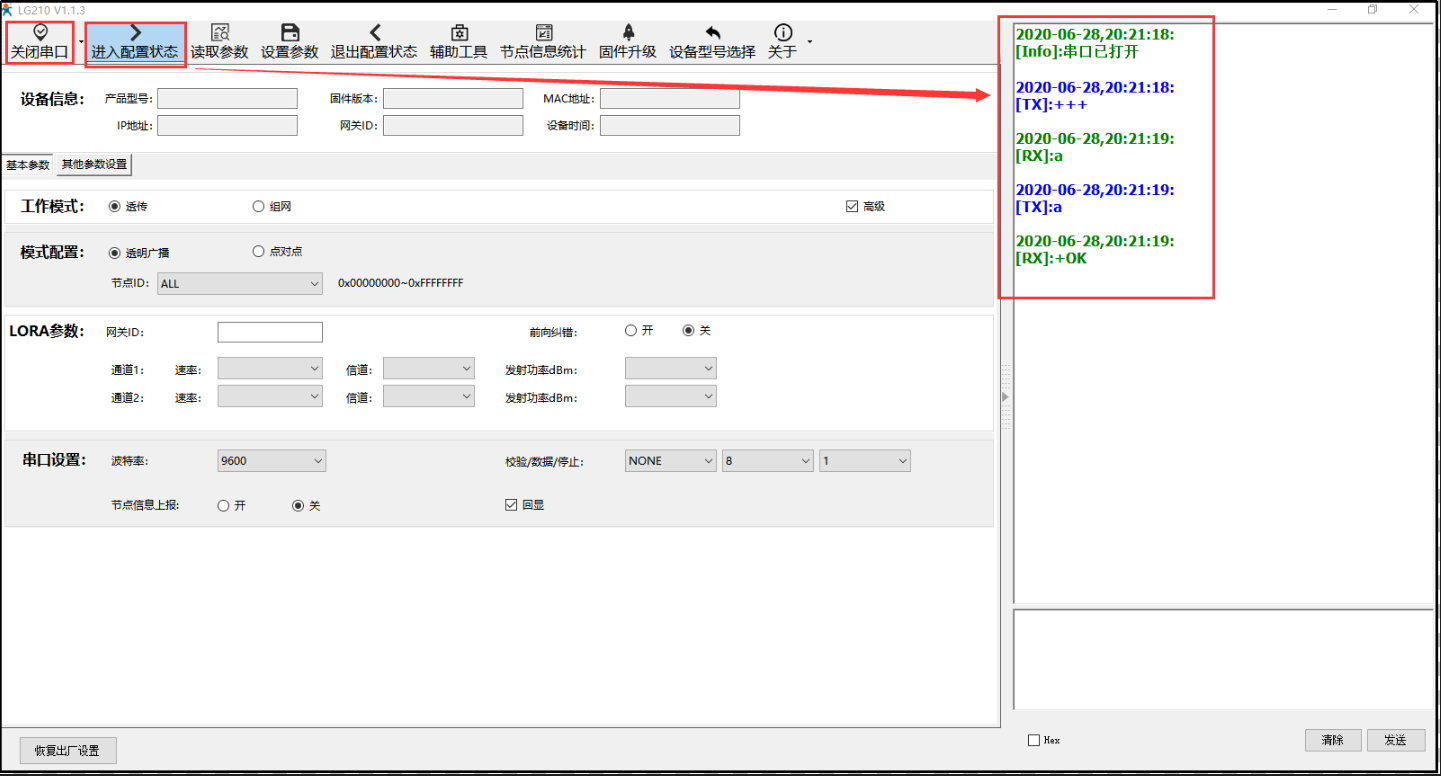

3) 點擊進入配置狀態，能返回a +OK，說明模塊已進入配置模式，在配置模式下才可以讀取配置模塊參數， 若不返回a+ OK，說明模塊沒有進入配置模式，檢查接線是否可靠穩定，打開的com口對不對，串口參數配置的對不對。

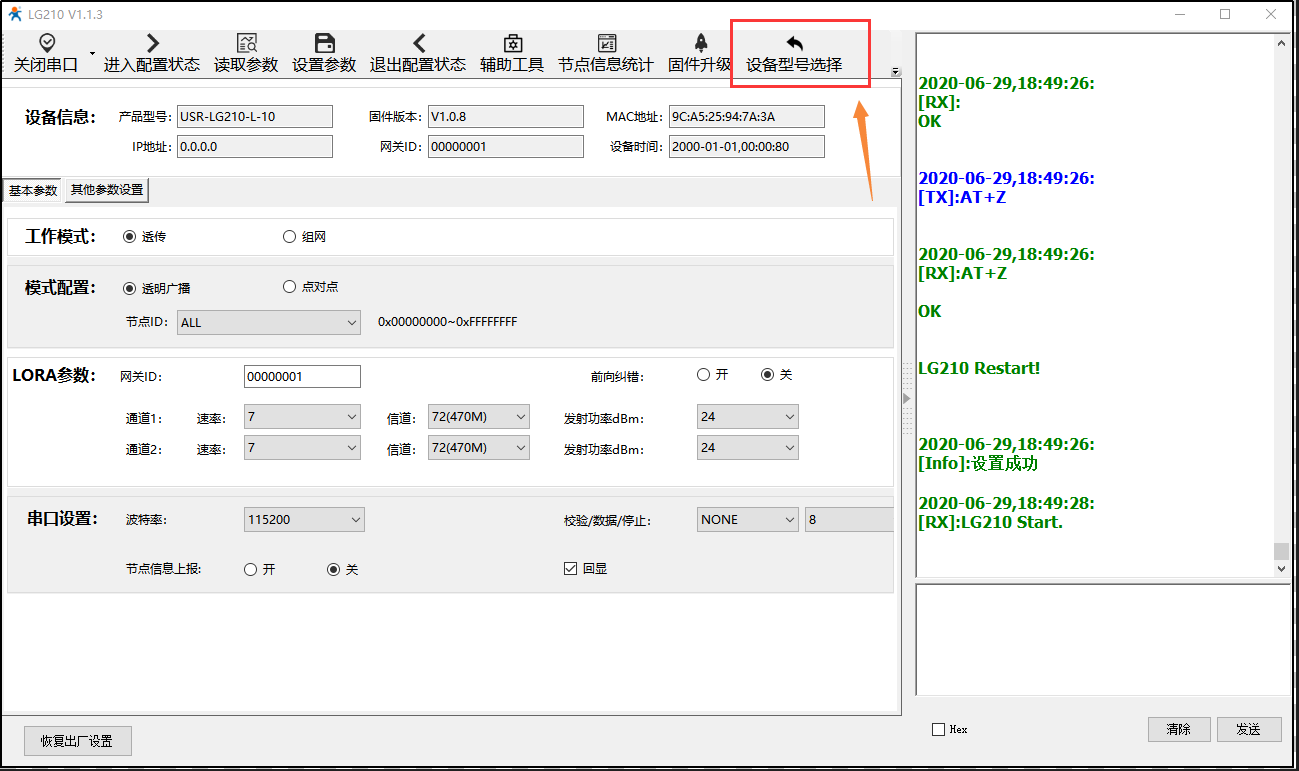

4) 模塊進入配置狀態后，點擊讀取參數，讀取模塊此時的配置參數。

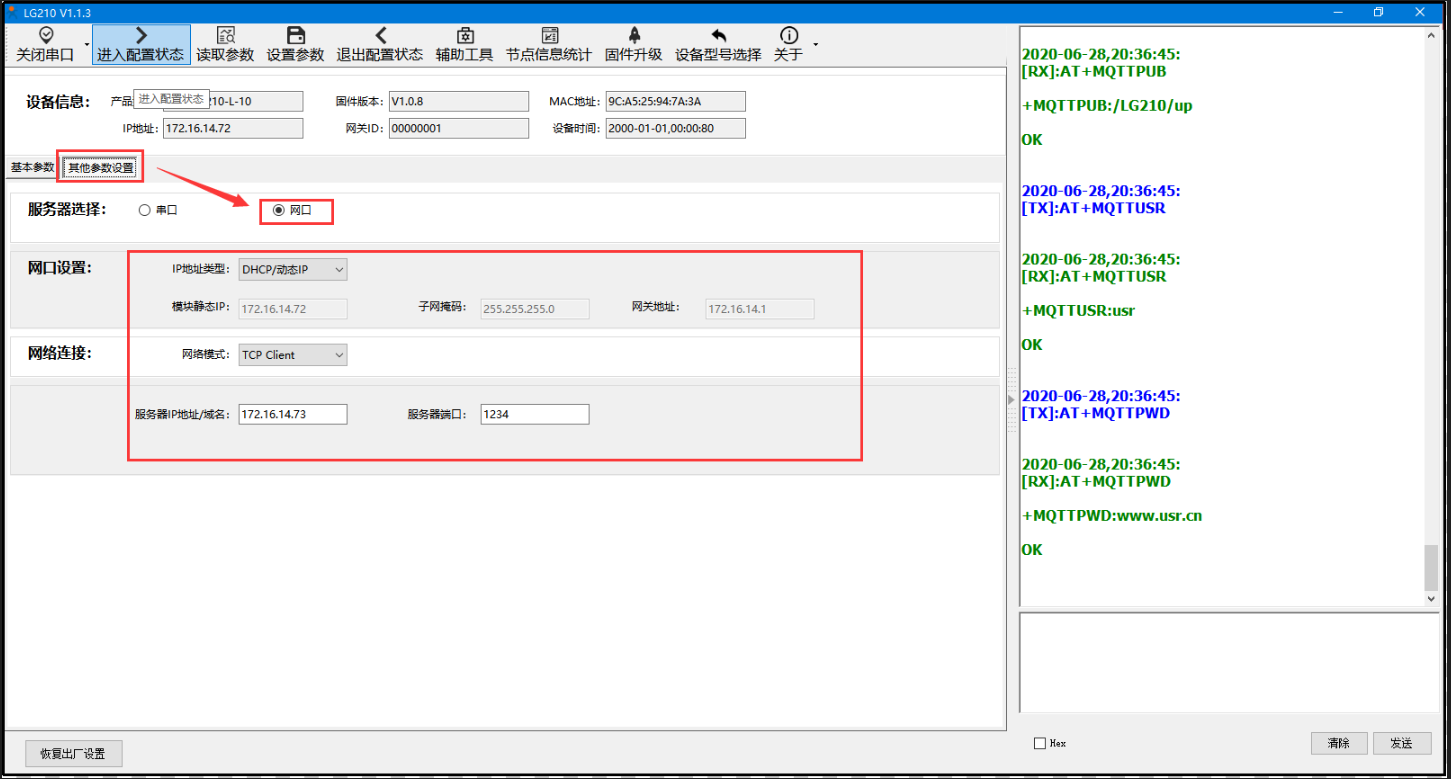

點擊“其他參數配置”，服務器選擇：“網口”。
網口模式根據需要可設置Ip地址類型，此處選擇：“DHCP/動態Ip”。
網絡模式選擇：“TCp Client”
服務器Ip地址/域名以及服務器端口號配置為電腦tcp server的ip與端口。

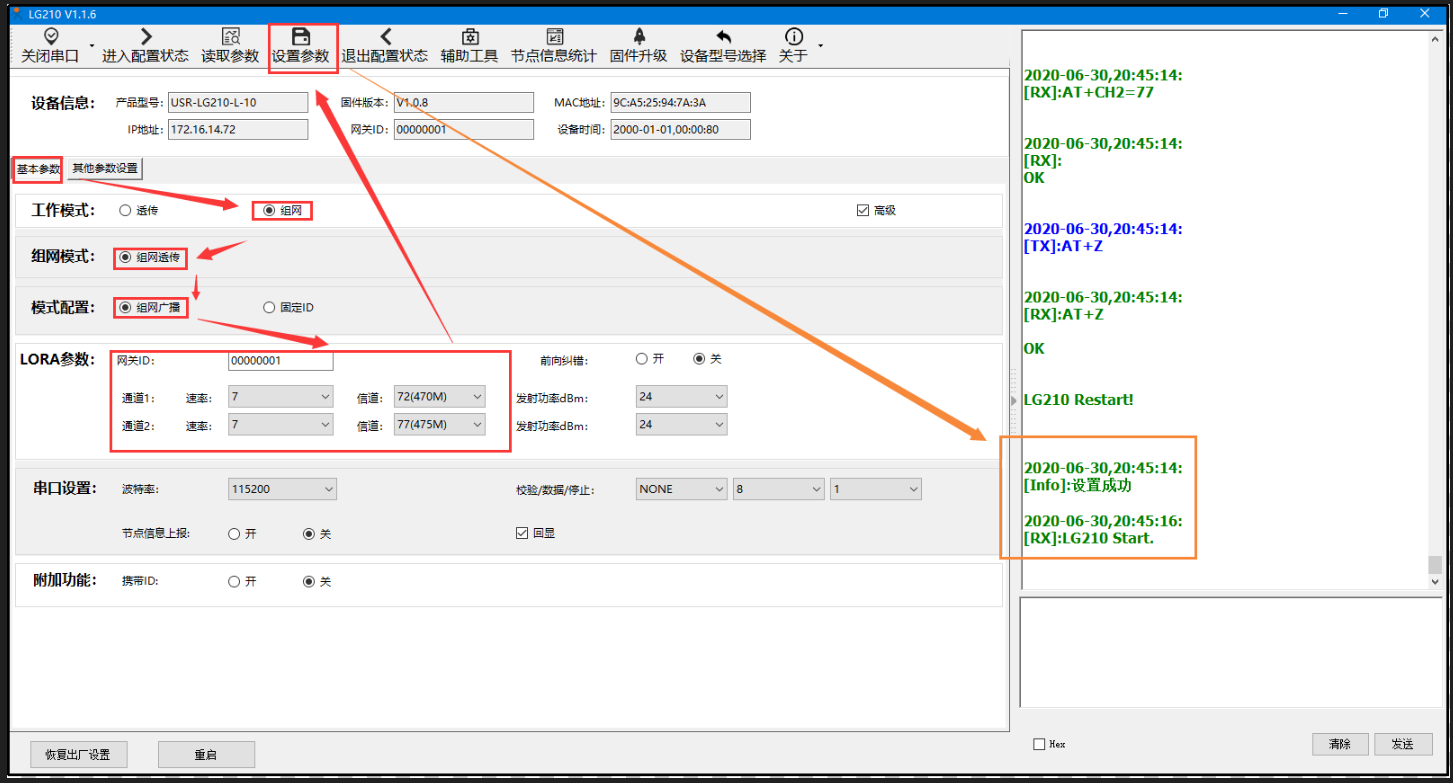

5) 點擊“基本參數”，工作模式選擇：“組網”
組網模式：“組網透傳”
模式配置：“組網廣播”
網關ID:“0000001”
通道一：“7”，信道：“72(470MHZ)”
通道二：“7”，信道：“77(475MHZ)”
點擊“設置參數”。

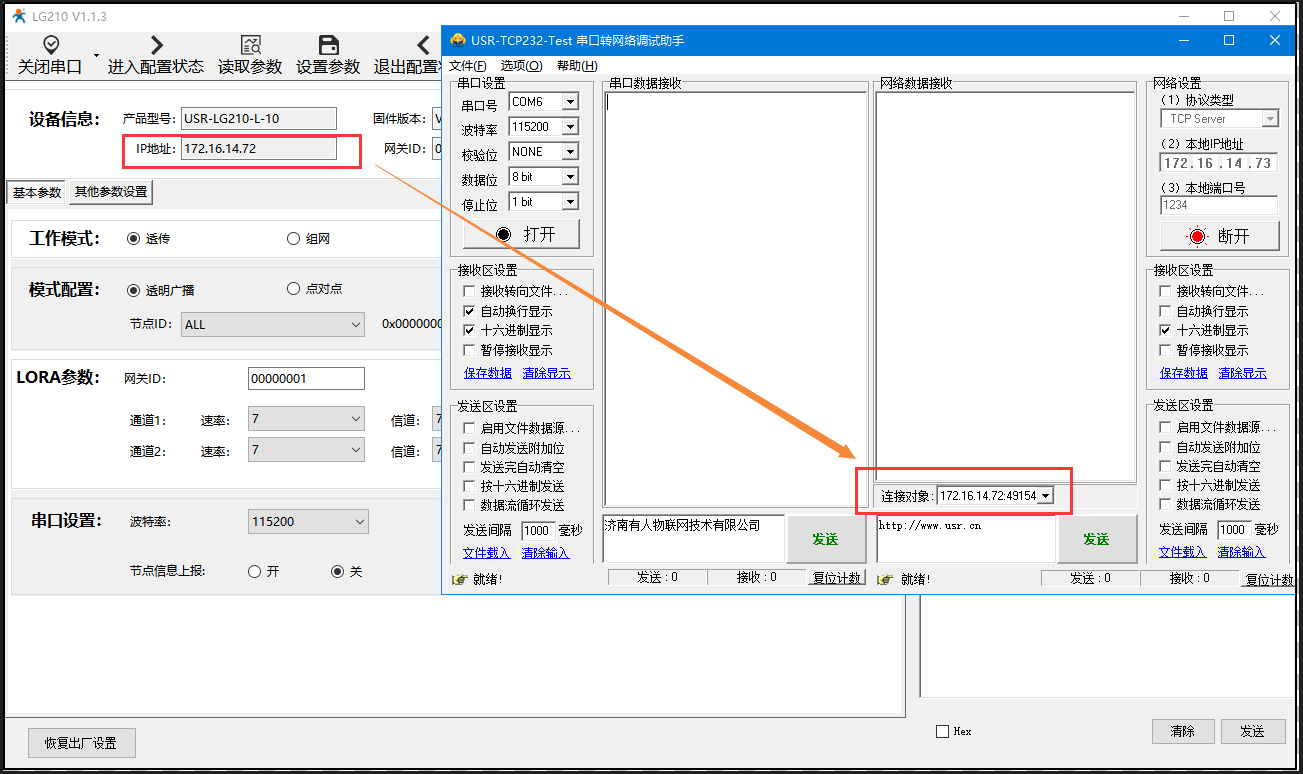

6) LG210配置完自動重啟后，查看網絡調試助手會顯示有連接對象，連接對象Ip與LG210的Ip是一致的，說明LG210已連接成功。

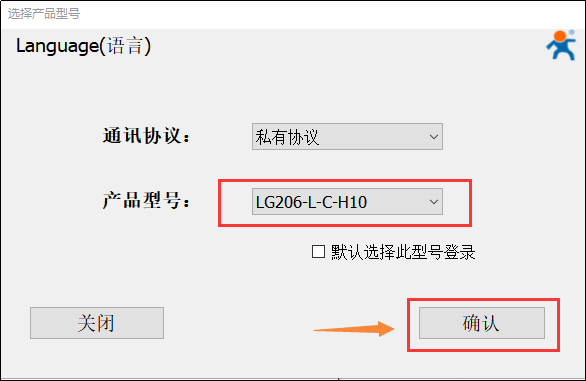

7) 配置LORA節點USR-LG206-L-C-H10，設置軟件設備選型選擇”LG206-L-p-H10”。

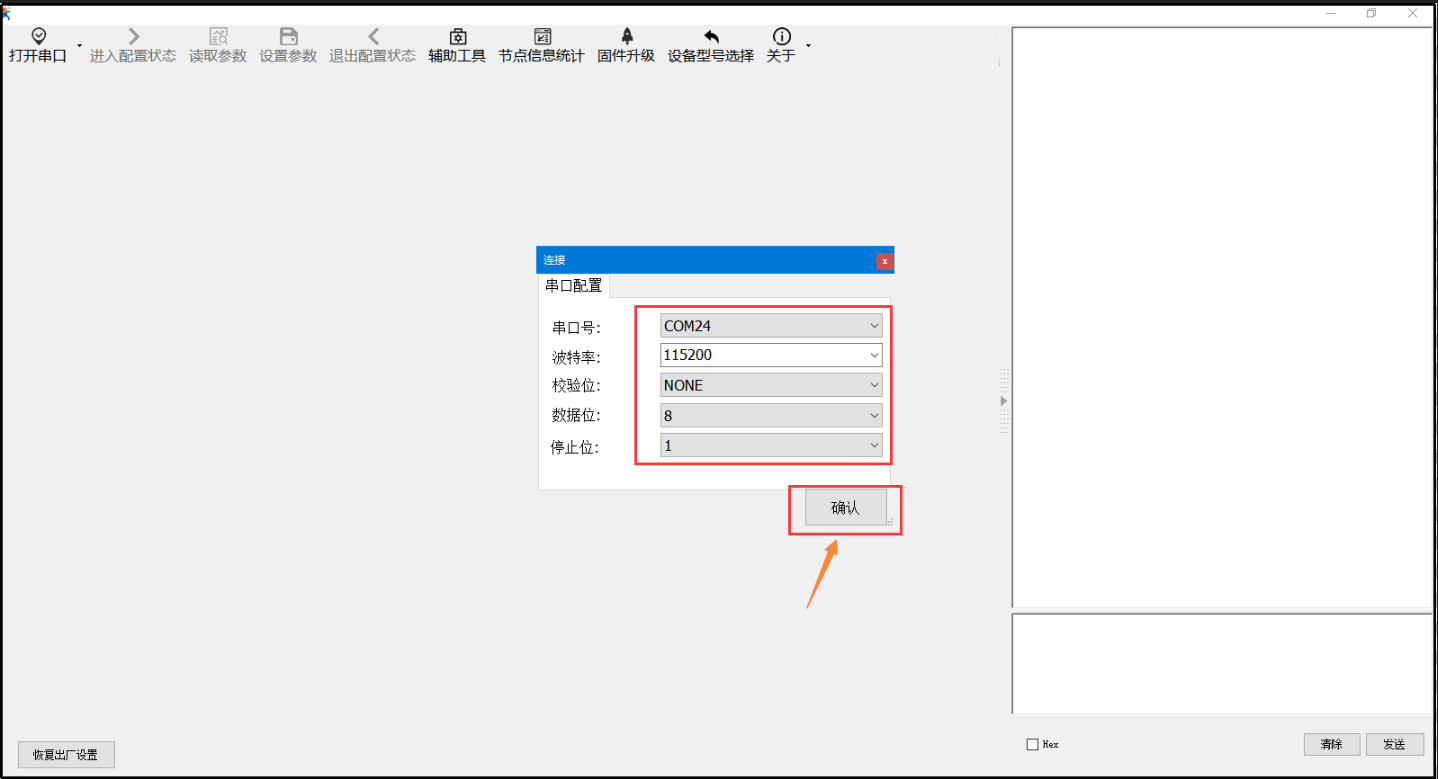

8) 206若是沒有配置修改過串口參數，打開串口時，使用206默認串口參數：115200,None，8,1 打開。
9) 打開串口點擊“進入配置狀態”，能返回a +OK，說明模塊已進入配置模式，在配置模式下才可以讀取配置模塊參數， 若不返回a+ OK，說明模塊沒有進入配置模式，檢查接線是否可靠穩定，打開的com口對不對，串口參數配置的對不對。

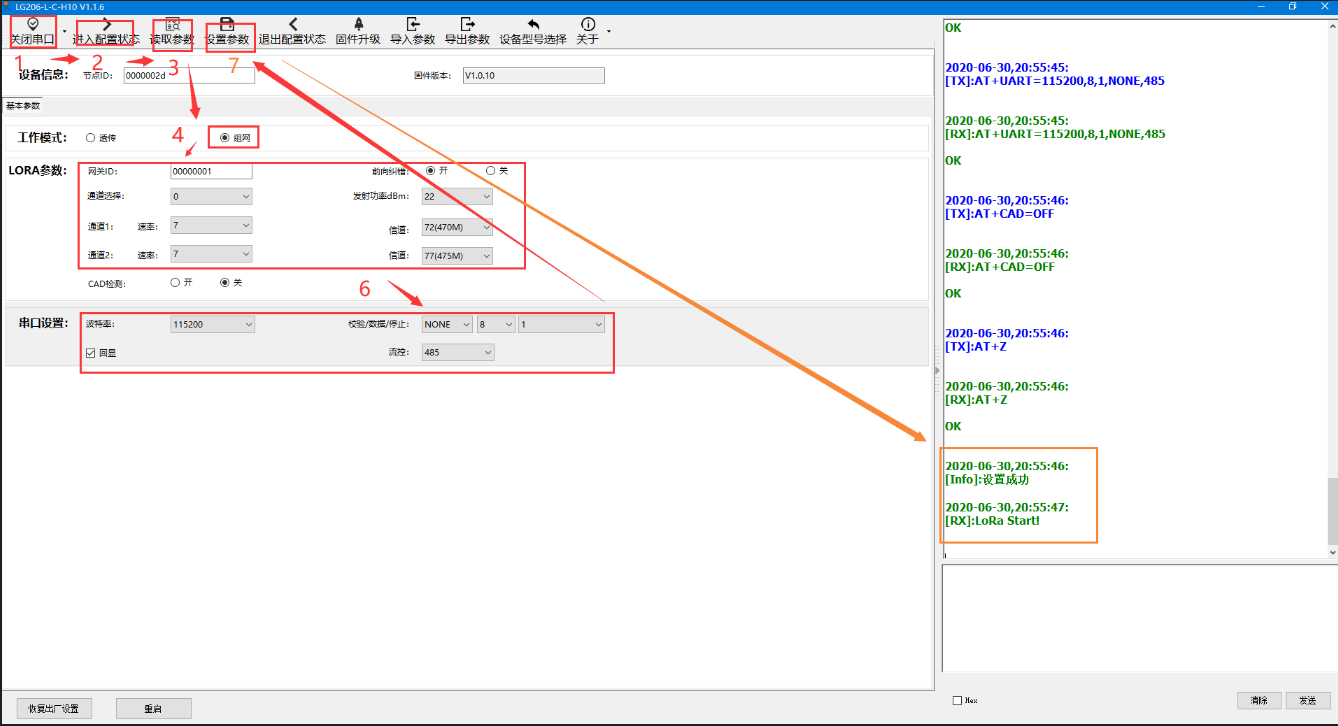

點擊“讀取參數”后， 將工作模式配置為“組網”，
LORA參數 - 網關id默認“00000001”;
通道選擇為“0”;
通道一：“7”，信道：“72(470MHZ)”;
通道二：“7”，信道：“77(475MHZ)”。
實際應用時，串口設置內的波特率、校驗位、數據位、停止需要配置為您206串口要要接的串口設備串口參數，不然數據會是亂碼，本次案例為默認參數未修改。 使用485串口線時流控配置為“485”，流控為485時也是可以使用232串口線通信的。
注：206有兩個串口，分別為485串口與232串口，不支持同時使用，這兩個串口線不能同時接串口設備。
配置完點擊“設置參數”， 提示設置成功后，點擊“關閉串口”。
206組網成功后自身的lora狀態指示燈會亮起。
3：通信測試

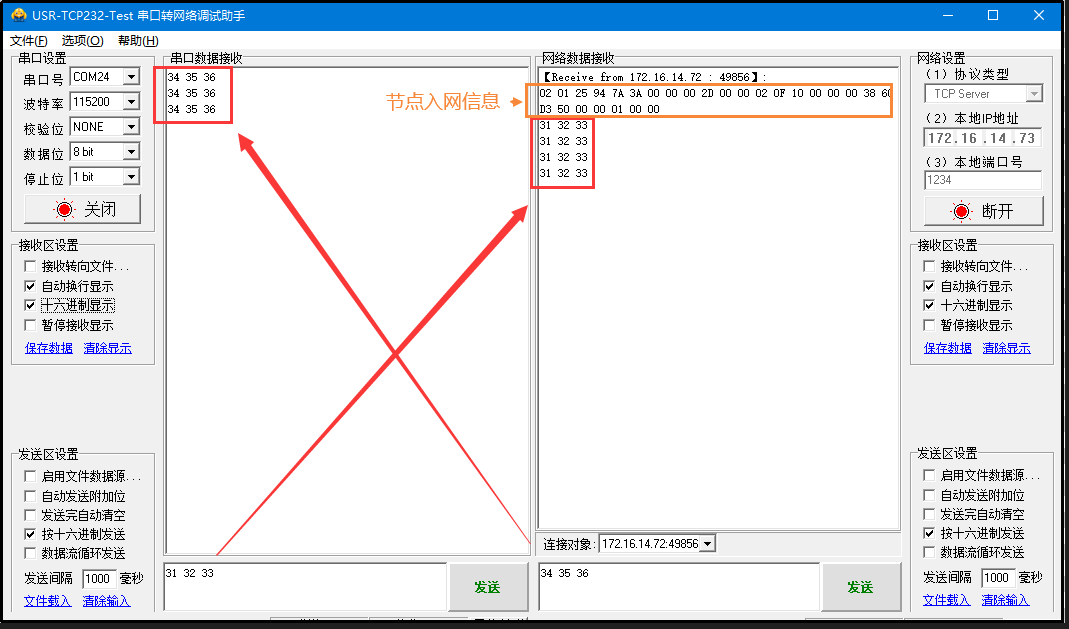

在USR-TCp232-Test軟件的串口端打開206的串口， 互發數據便可通信了。
注意：206與210的lora天線不要相距太近，太近會造成干擾數據收發不正常。
使用過程中出現速率一致信道不同的 USR-LG206-L-C-H10，收到了集中器發出的數據。
可能有以下原因：
(1)節點工作信道比較接近。
(2)節點天線距離比較近。
解決方式：
(1)不同節點信道設置間隔大一些，至少 5 個信道以上。
(2)相鄰節點吸盤天線間隔 5m 以上。
