測試軟件：modbuspoll / modbusslave(在百度自行下載)
1.將 modbus網關M511(USR-M511，簡稱 M511 下同)的串口通過串口線(或USB 轉串口線)與計算機相連接，通過網線將M511的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給M511供電。觀察指示燈狀態確定511是否正常工作：紅色燈(power)常亮，綠色燈(work)閃爍。(注意：撥碼開關和選擇串口一致)

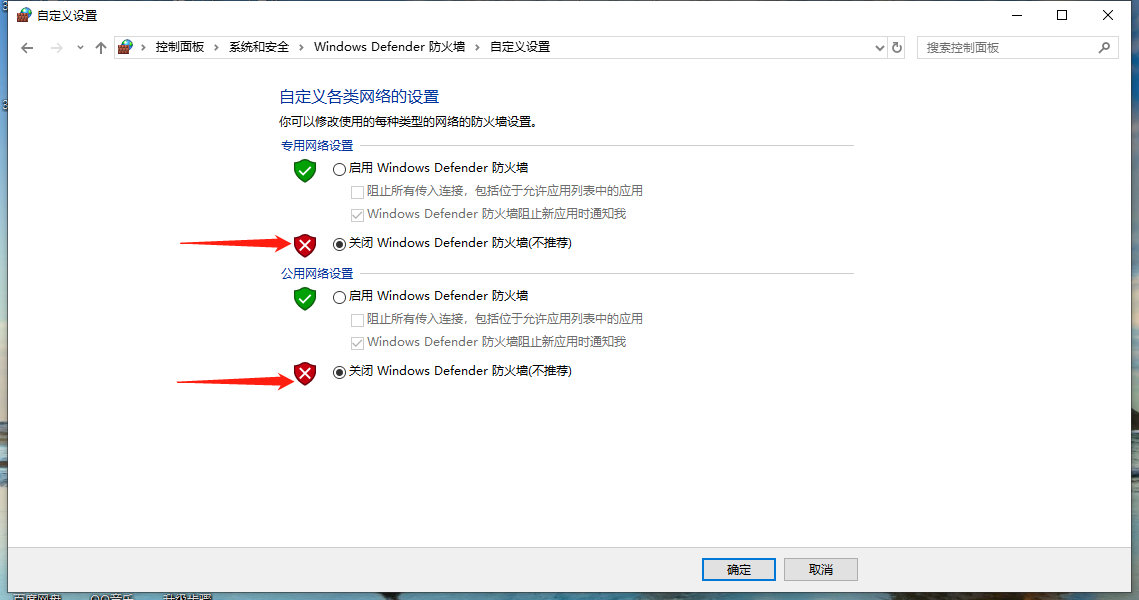

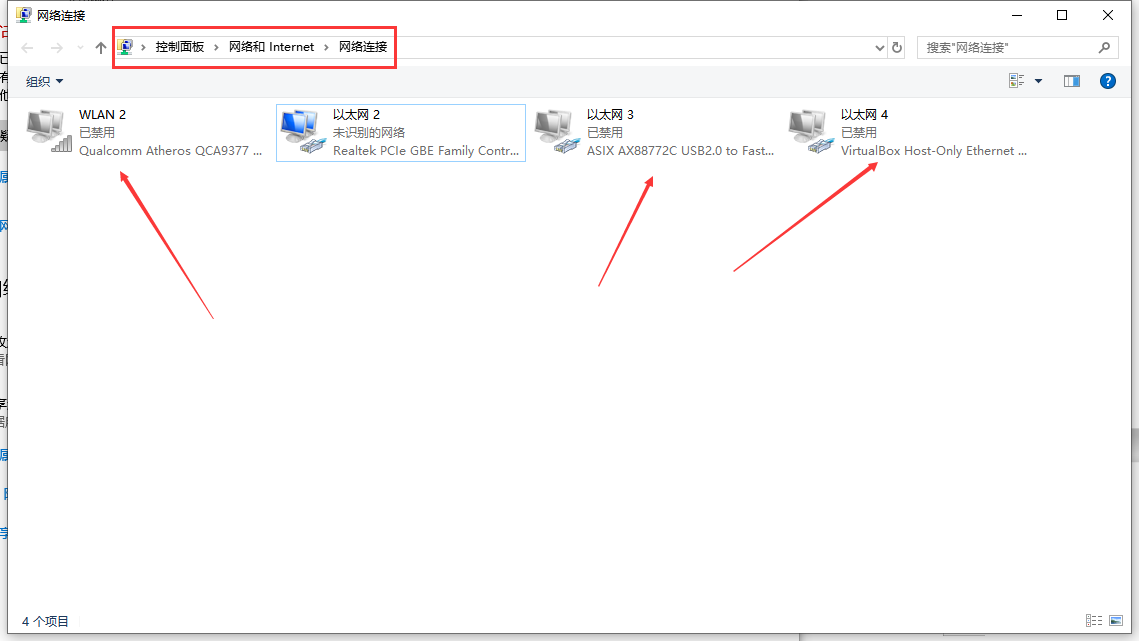

2.按路徑：控制面板--網絡和Internet--網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

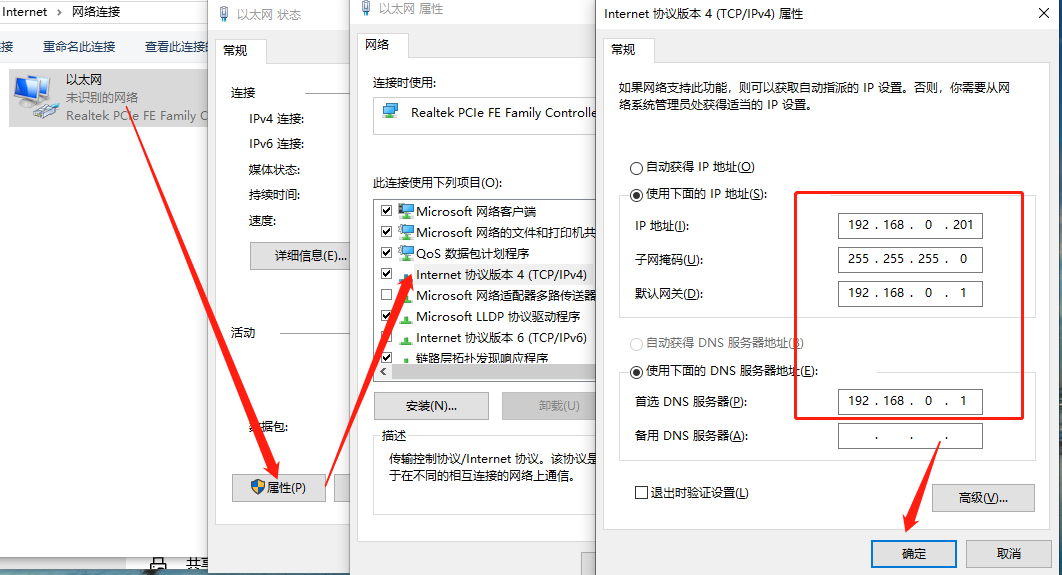

3、給電腦設置靜態Ip，要與M511的Ip在同一個網段，M511的IP：192.168.0.7，默認網關 192.168.0.1。
4、打開電腦瀏覽器，地址欄輸入192.168.0.7，進入M511內置網頁。

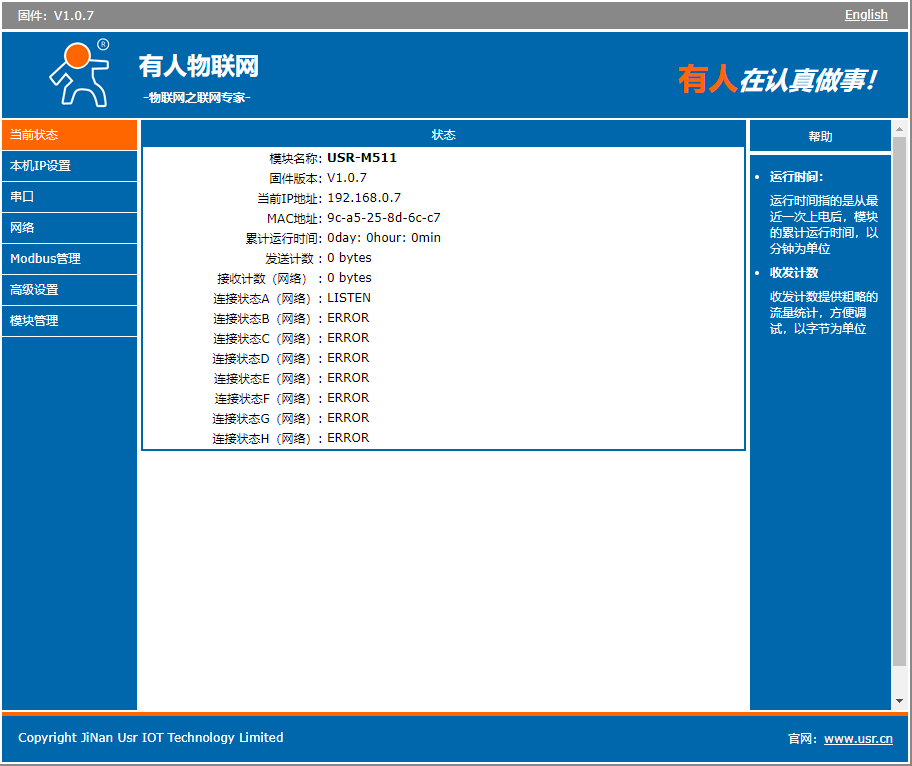

(如果進不去內置網頁清除瀏覽器所有緩存，或者換個瀏覽器，建議用標準版的谷歌瀏覽器) M511的當前狀態圖。

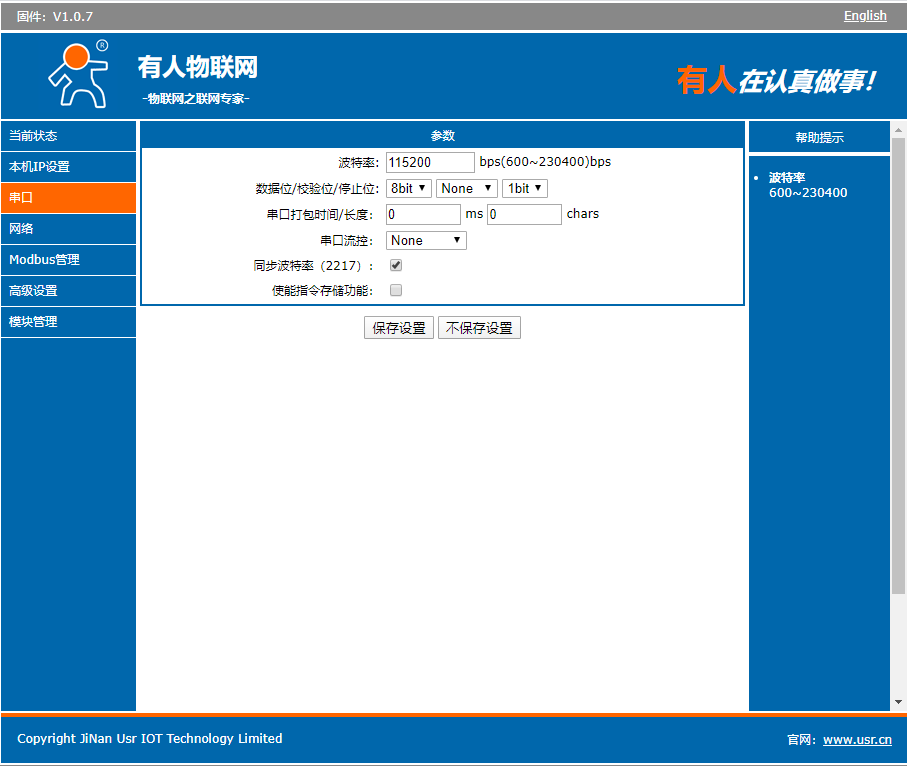

5、M511的串口參數圖。

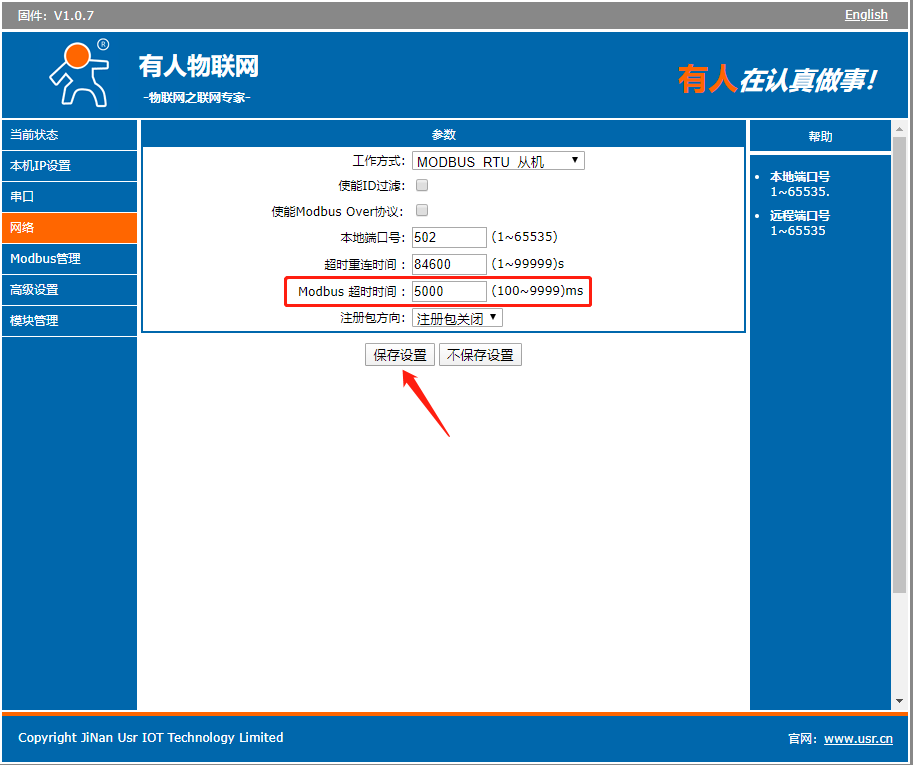

5、網絡里面的MODBUS 超時時間設置大一點，可以設置成5000。點擊保存設置。

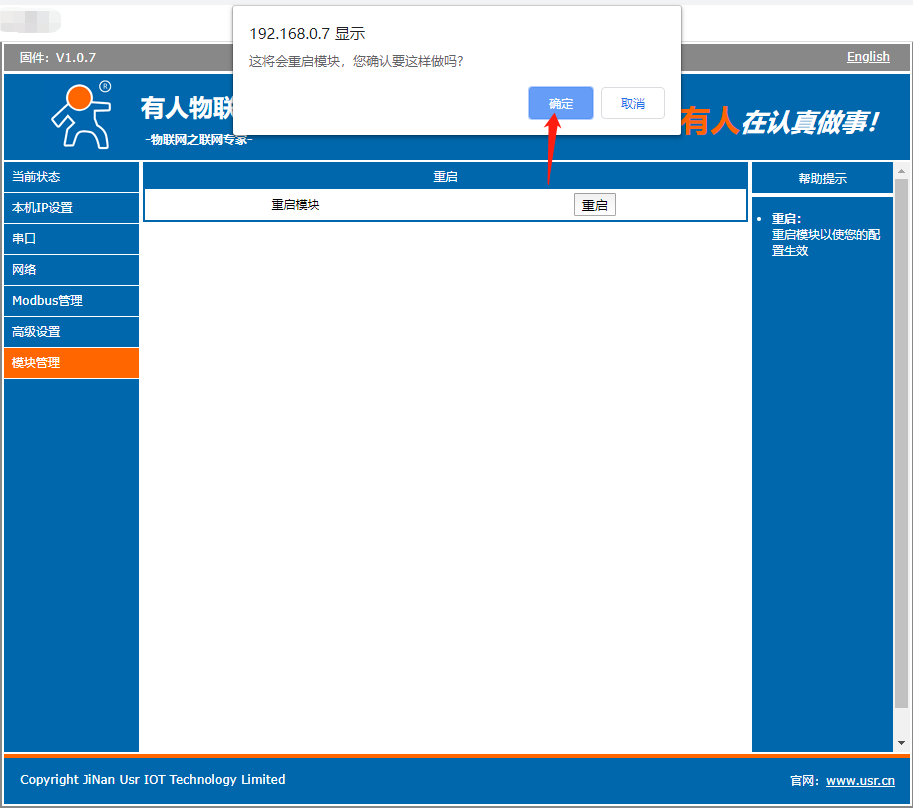

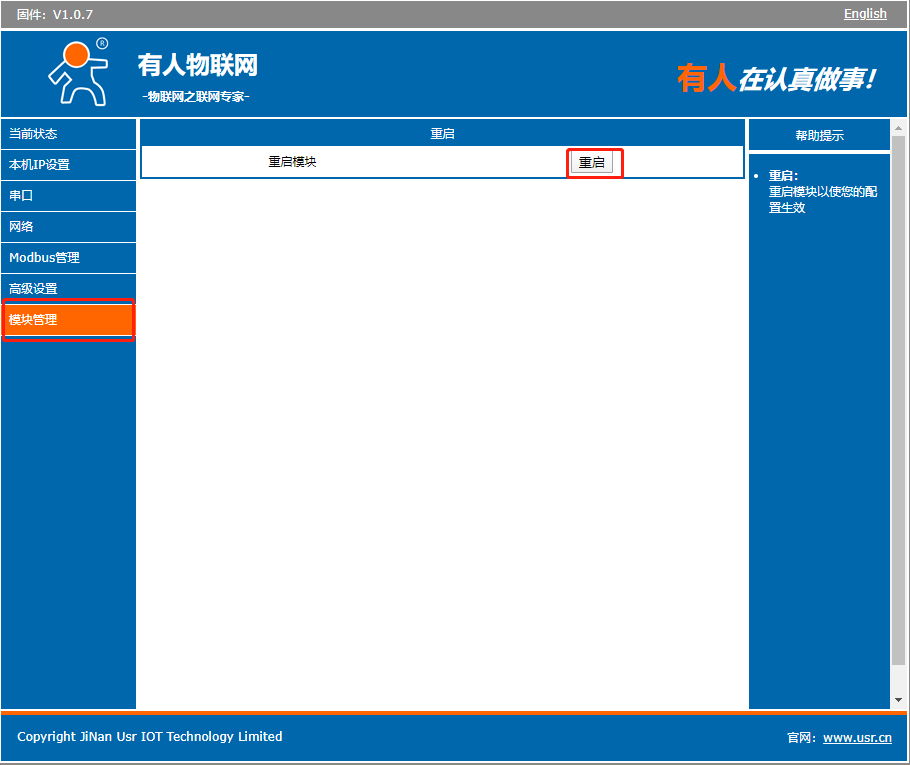

6、保存設置后要重啟，因為參數需要重啟才能生效。

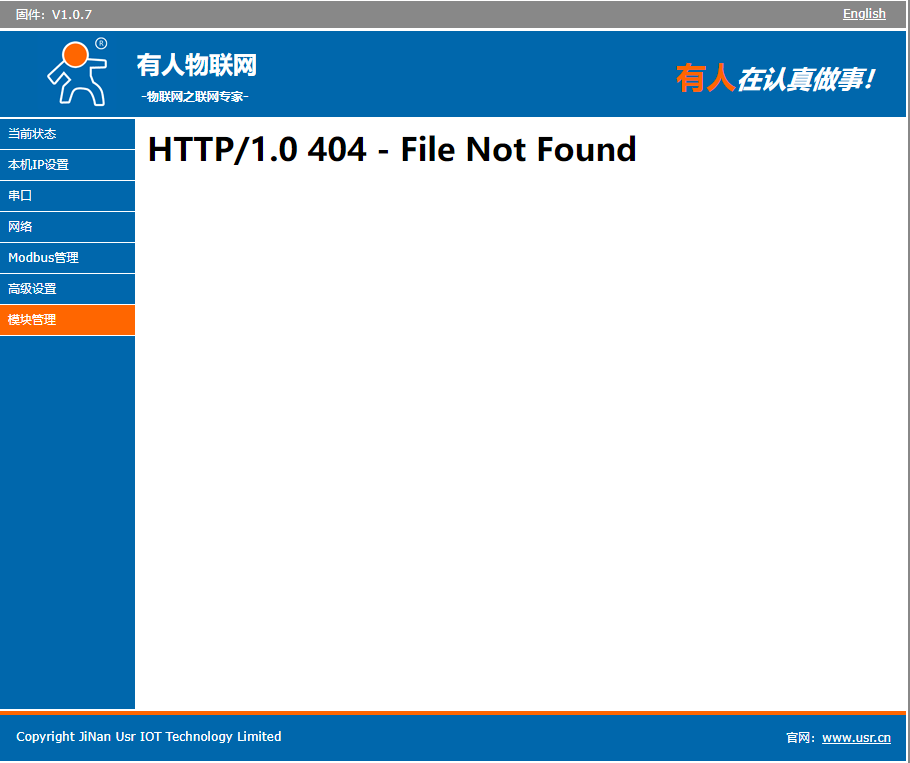

8、重啟之后，如果出現一下圖片提示，重新刷新網頁就可以。
9、打開測試軟件：modbusslave

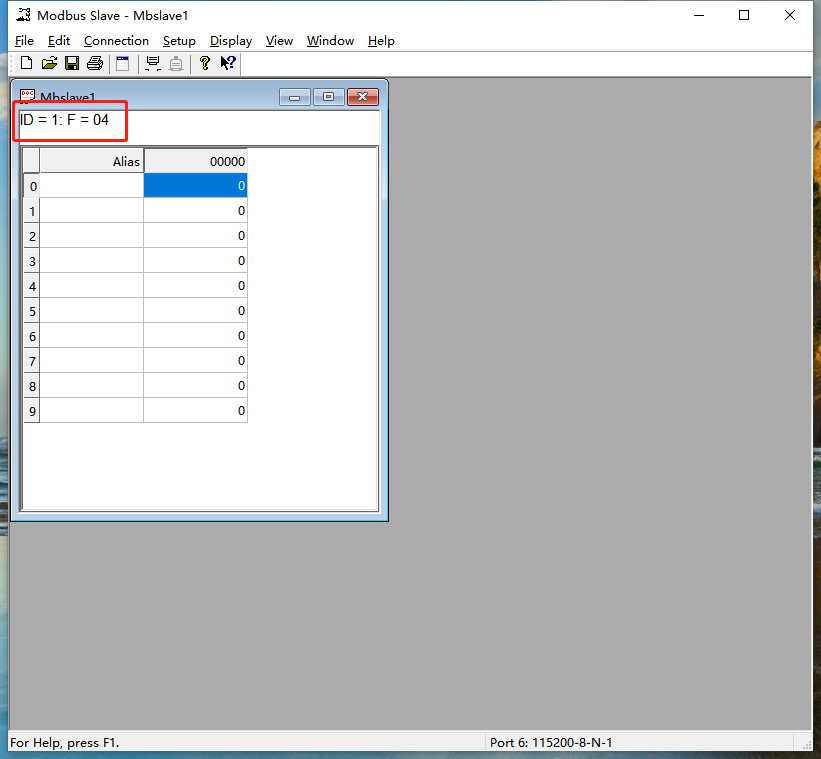

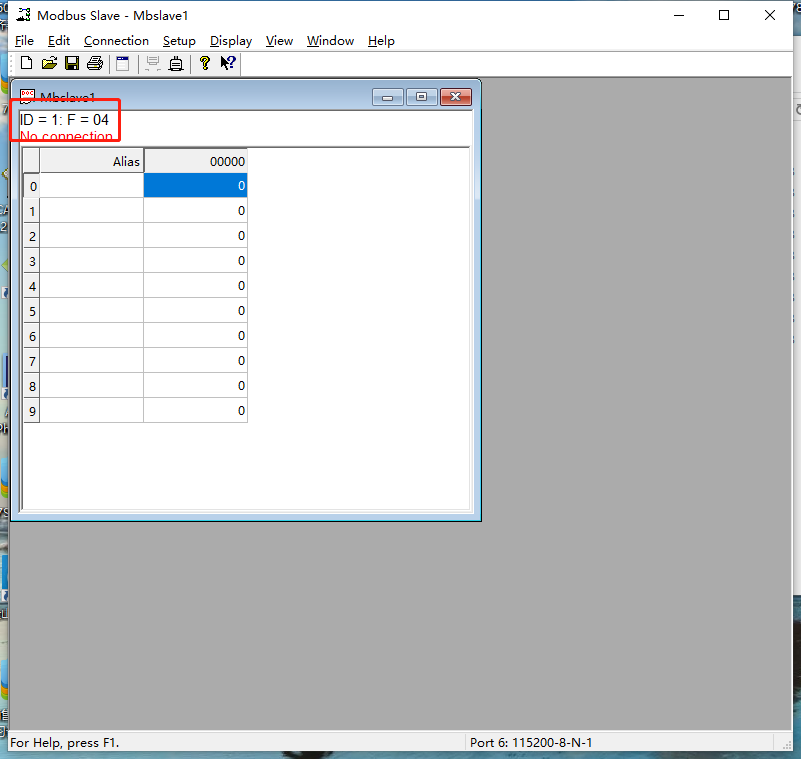

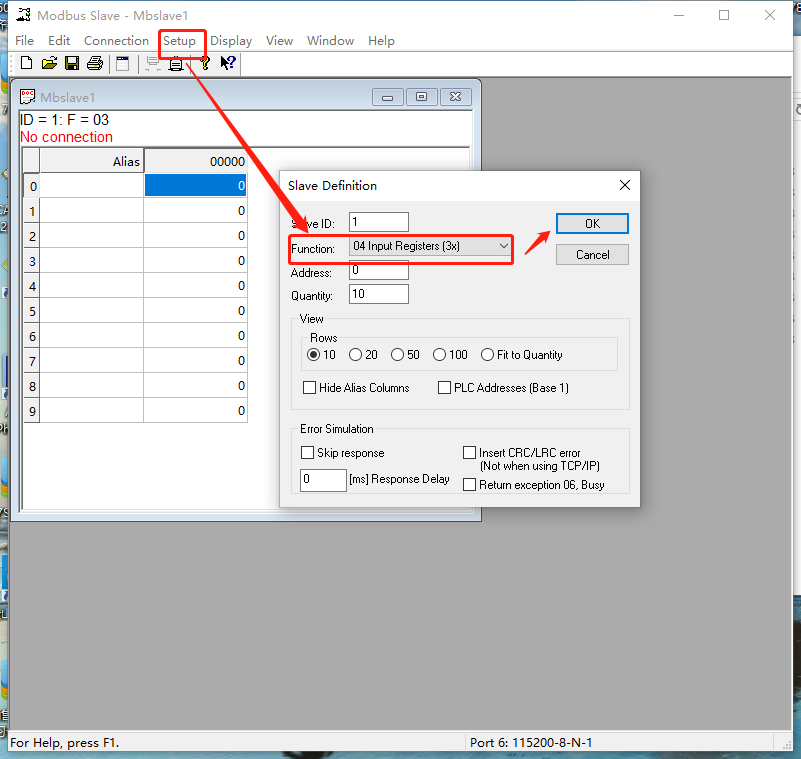

點擊Setup--Slave Definition--function，選擇04功能碼，點擊Ok。

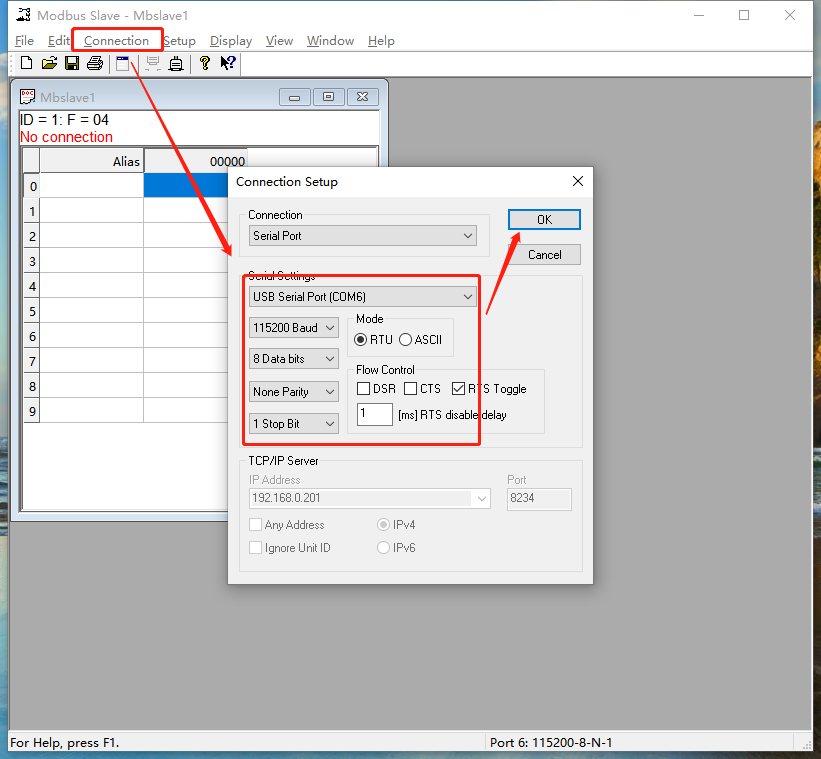

10、點擊connection--connect，選擇正確的串口以及串口參數，點擊OK。
10、打開測試軟件：modbuspoll

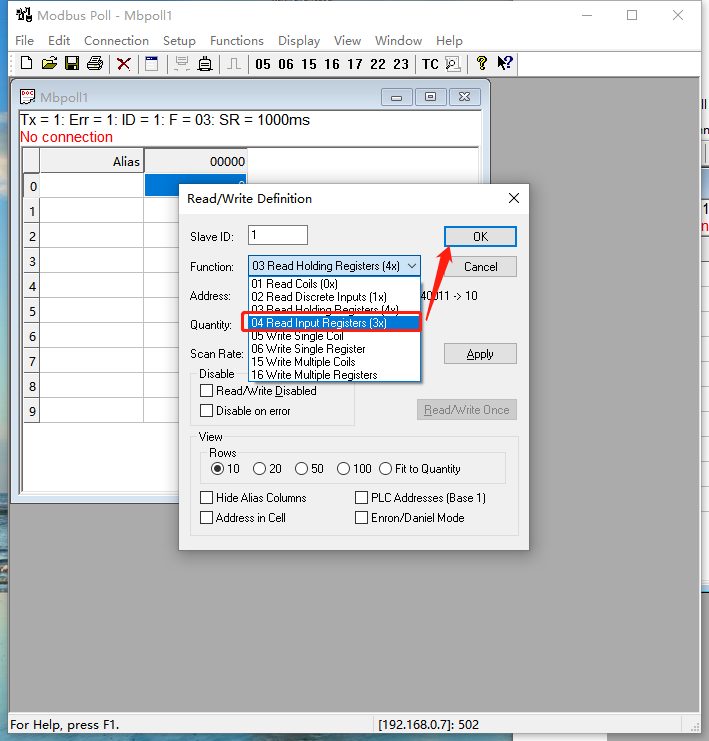

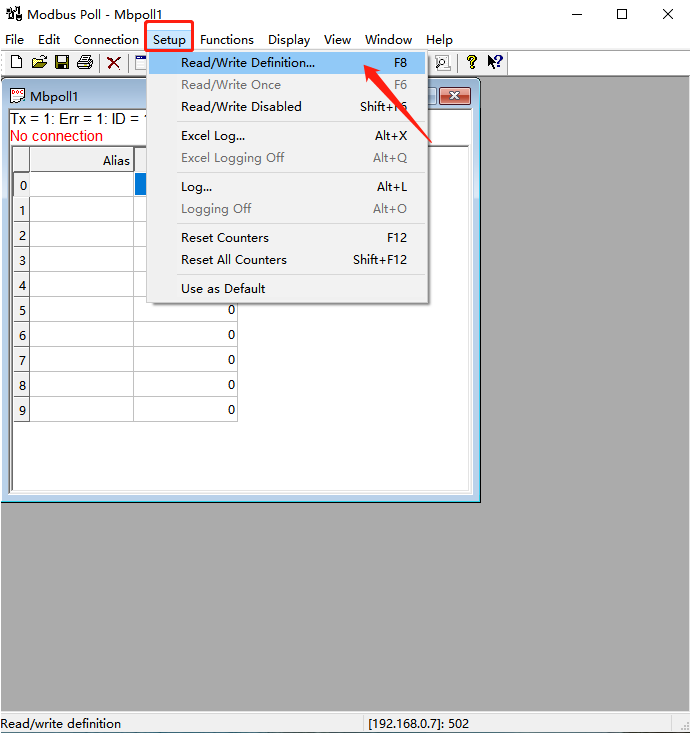

Setup--Read/Write Definition--Function選擇04功能碼，點擊OK。

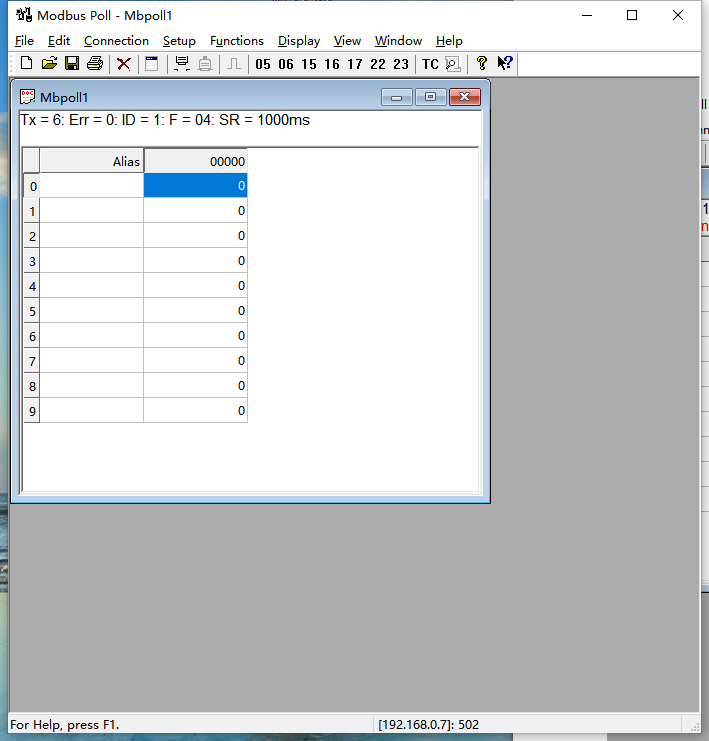

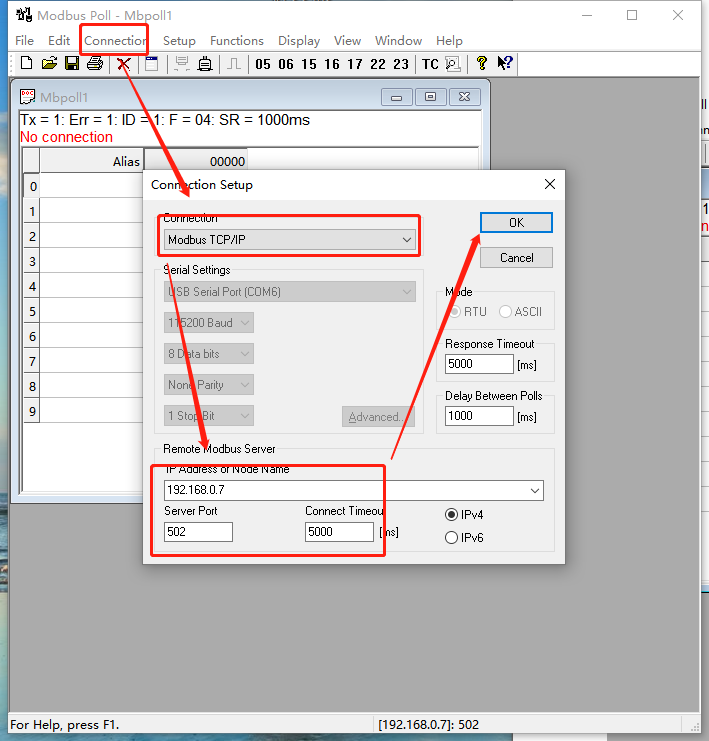

11、點擊connection--connect，connection選擇Modbus TCP/IP，IP地址填USR-M511的Ip地址，Server port填USR-M511的端口號502。

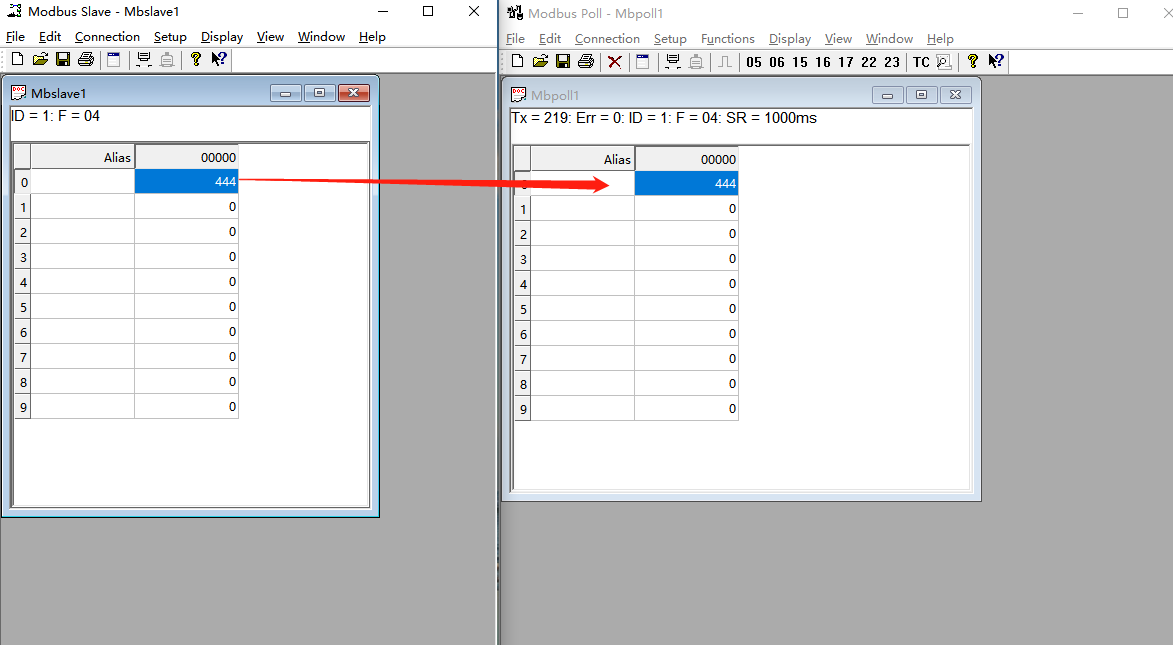

12、可以通過 Modbus poll 讀取 Modbus Slave 的數據
網絡到串口的數據流向是： Modbus poll網絡端--M511以太網口--協議轉換(Modbus TCP 轉 Modbus RTU) --M511 串口-- Modbus Slave 串口端;
串口到網絡的數據流向是接到查詢指令: Modbus Slave 串口端--M511串口--Modbus RTU 轉 Modbus TCP--M511以太網口--Modbus poll網絡端。
