一、 資料下載：
USR-G781說明書：http://www.ggxxsw.cn/Download/440.html
USR-G781 設置軟件：http://www.ggxxsw.cn/Download/537.html
USR-G781規格書：http://www.ggxxsw.cn/Download/441.html
朗漢德高精度溫濕度傳感器：https://www.lonhand.com/index/product/44.html?cate=31
二、所需物品
USR-G781 1臺
12V電源適配器1個
USB-RS485串口線 1條
朗漢德高精度溫濕度傳感器一臺
筆記本電腦 1臺
三、參數設置

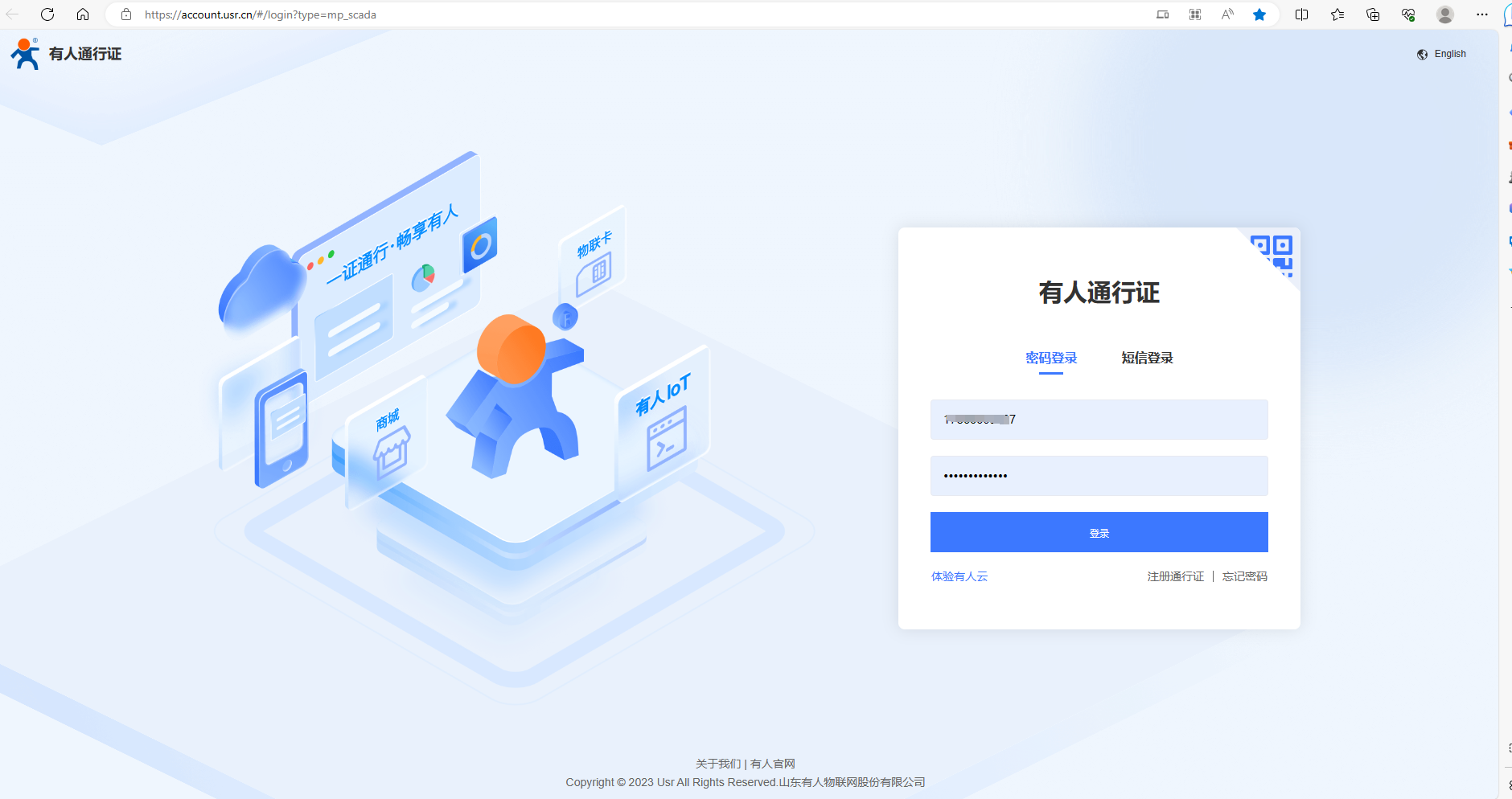

1.登錄有人云：https://account.usr.cn/#/login?type=mp_scada
2.添加網關

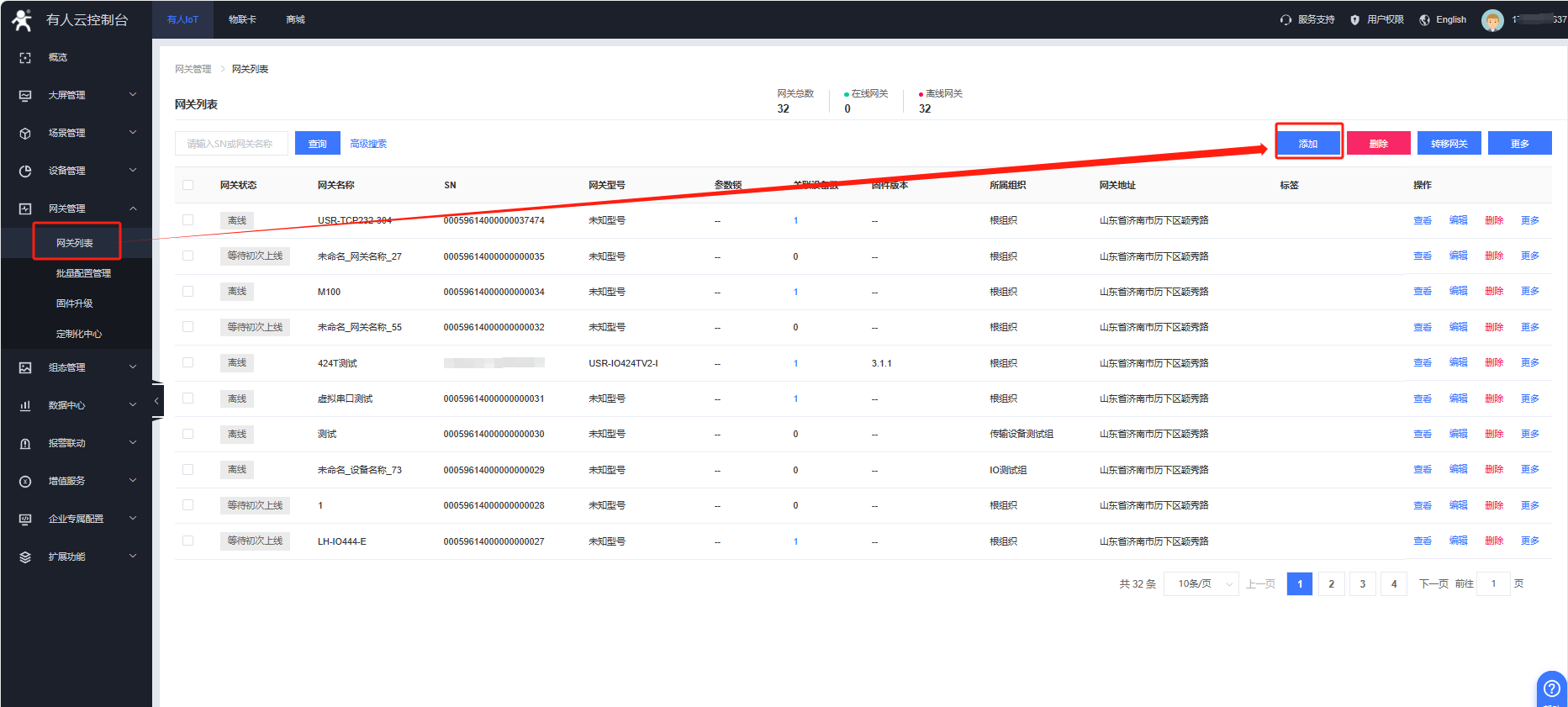

網關管理--網關列表--添加--單個添加
填入名稱，選擇跟組織，選擇SN不支持（781對接有人云需要云平臺分配ID密碼和接入地址，不支持SN 接入平臺），點擊保存獲取到平臺分配的信息

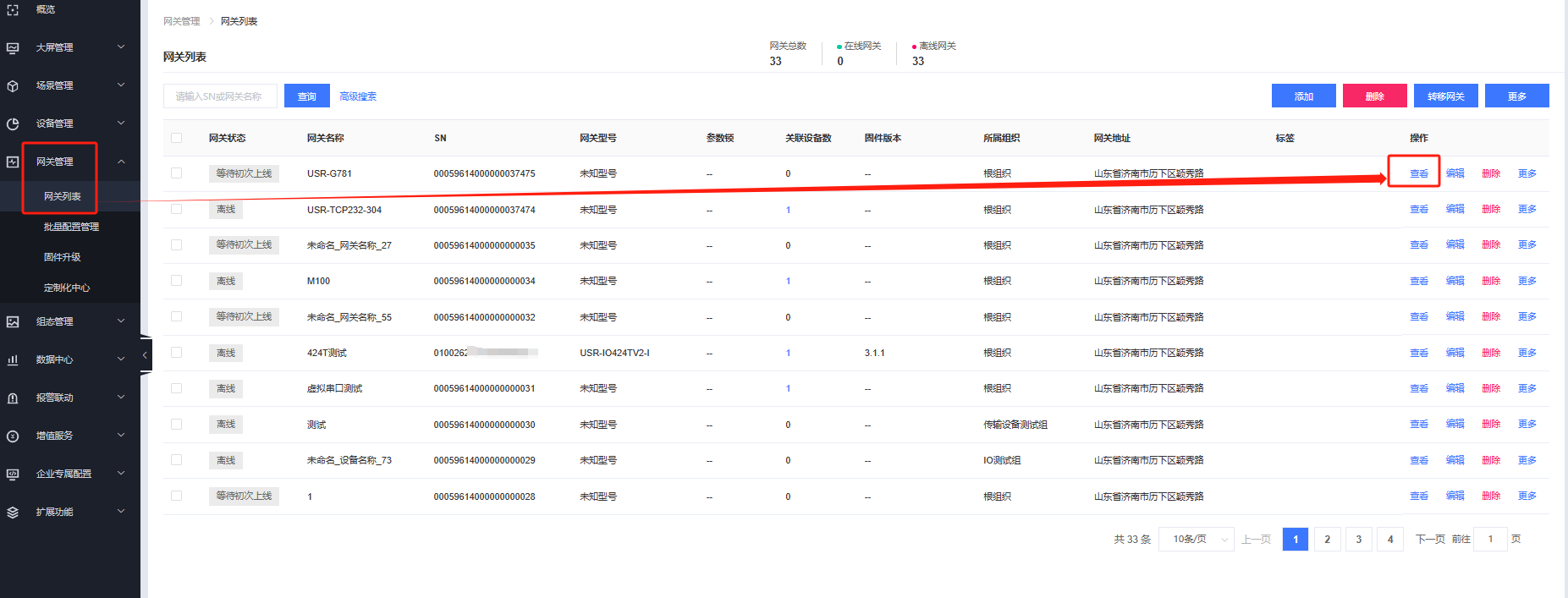

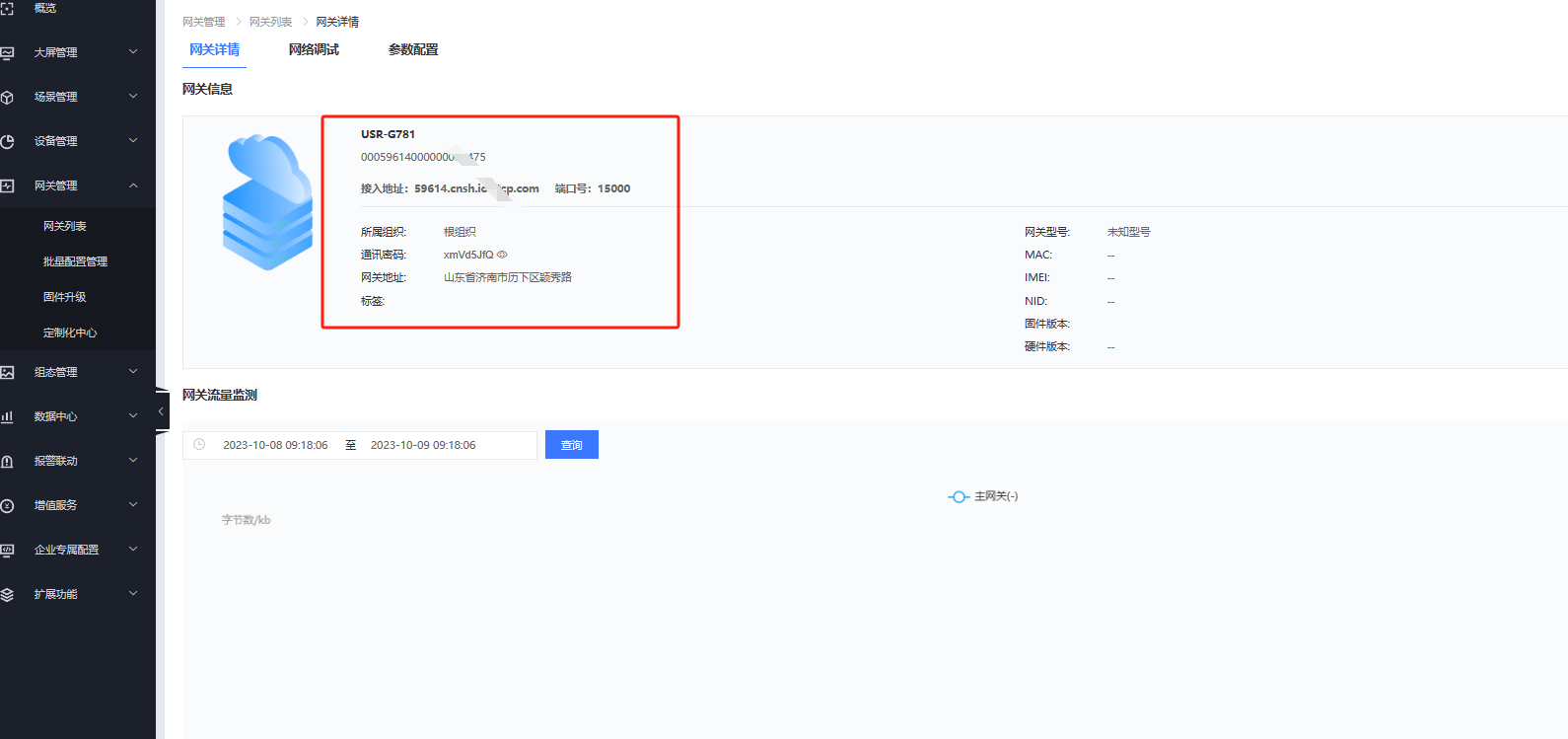

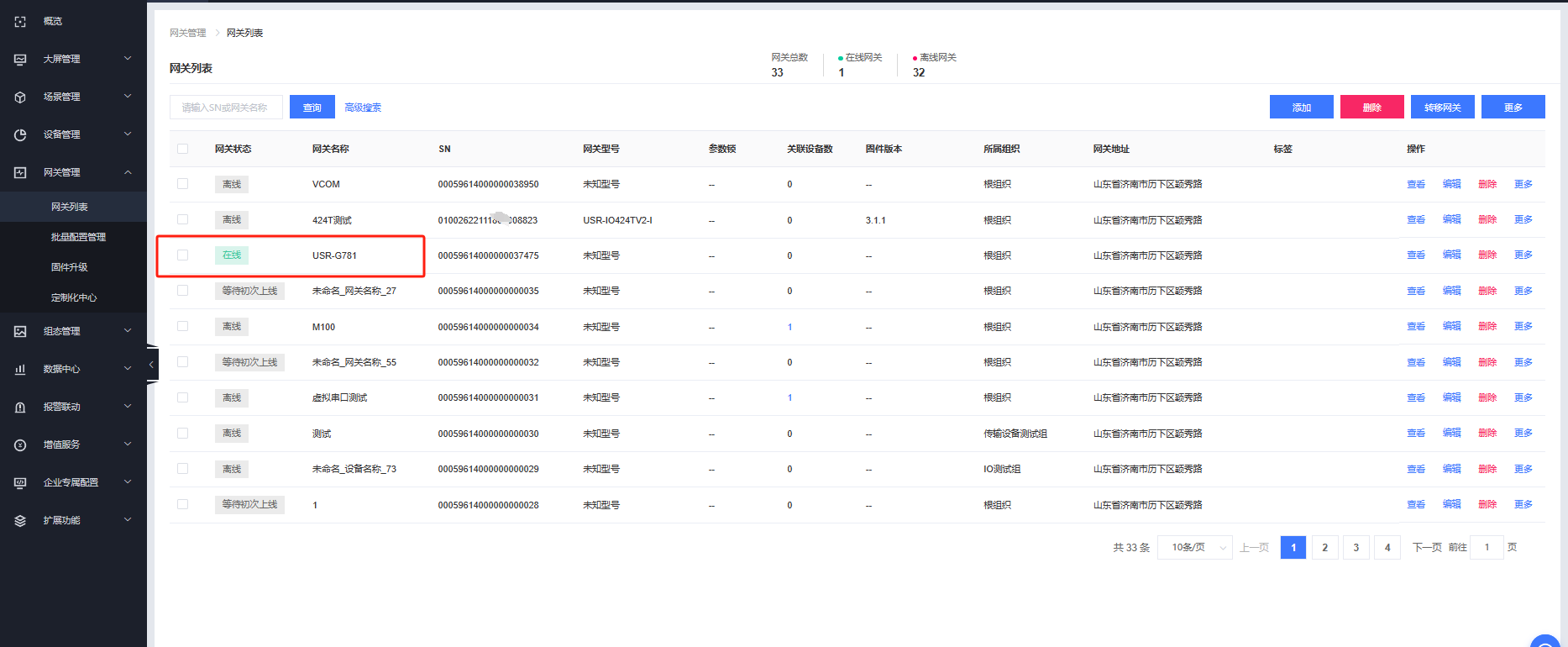

也可以從網關管理--網關列表--查看，再次找到云給781分配的接入信息
3.添加從機模板

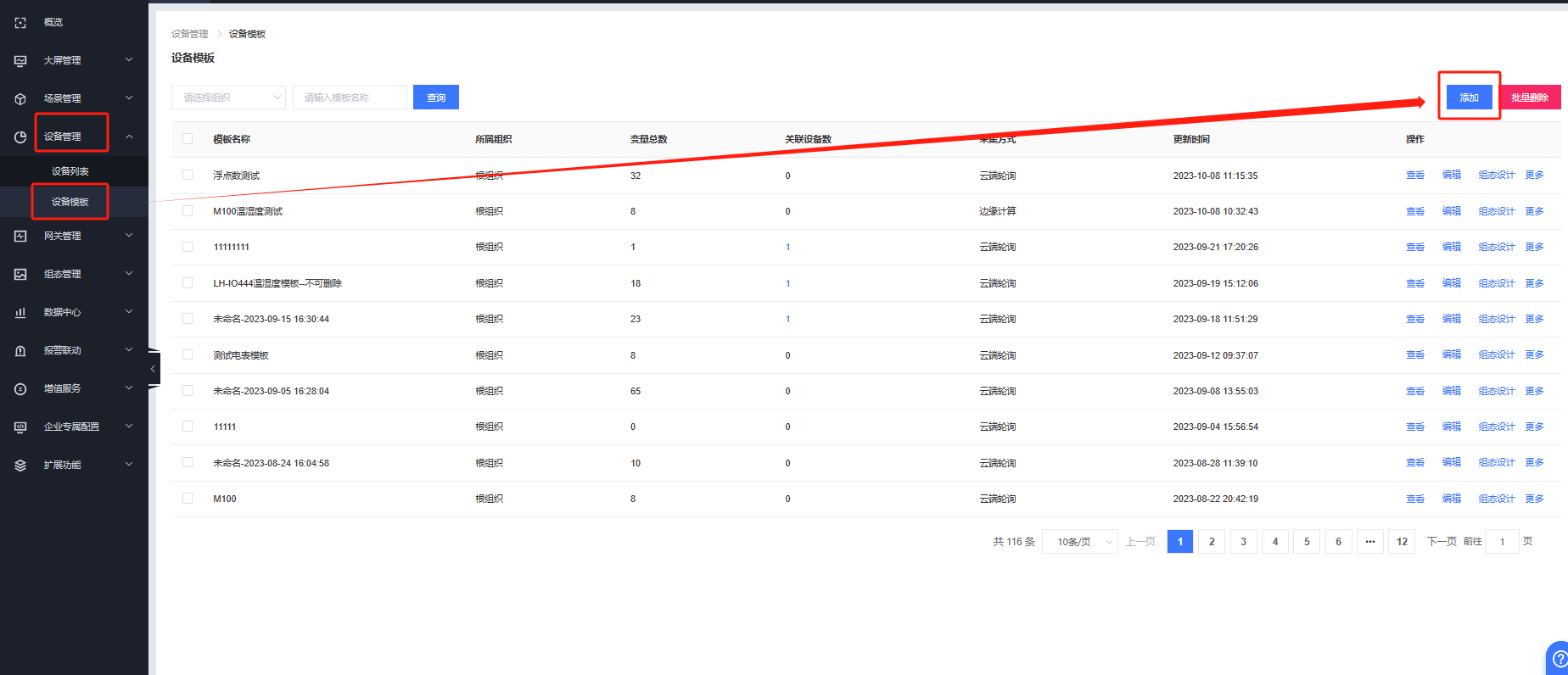

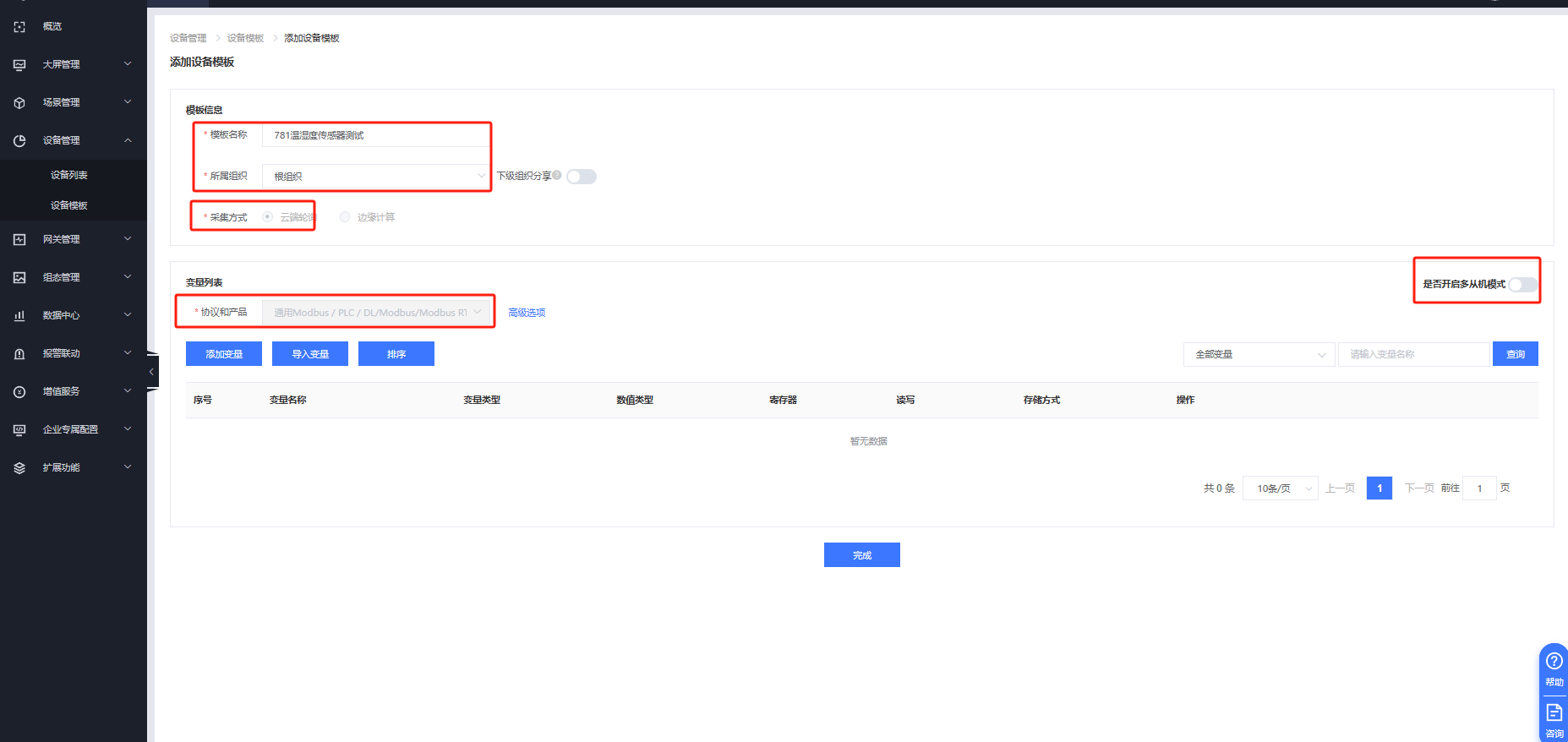

設備管理--設備模板--添加
填入名稱，選擇根組織，選擇云端輪詢模板，協議選擇modbus rtu（若鏈接多個485從機設備可開啟多從機模式，案例中只有一臺溫濕度傳感器故沒有開啟多從機）

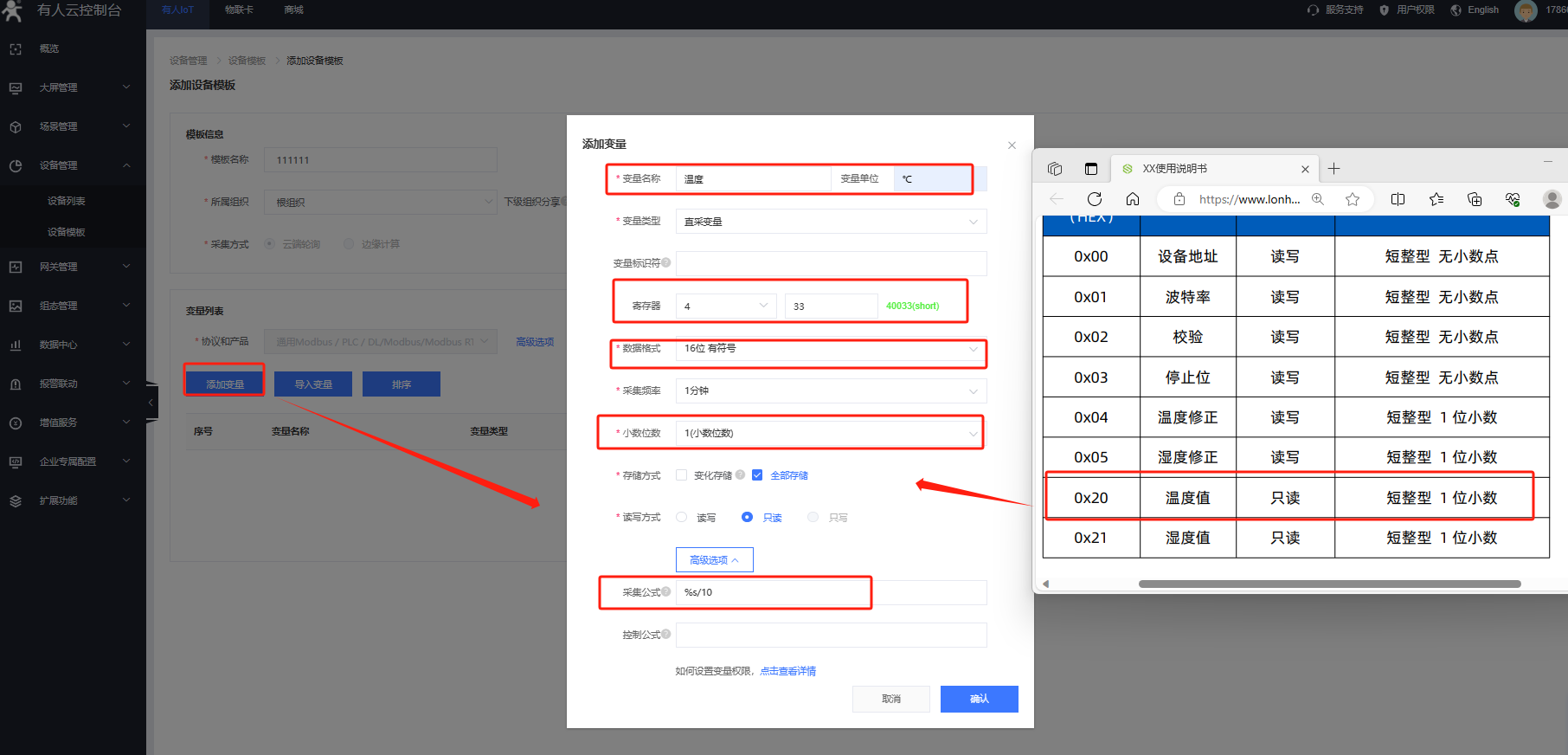

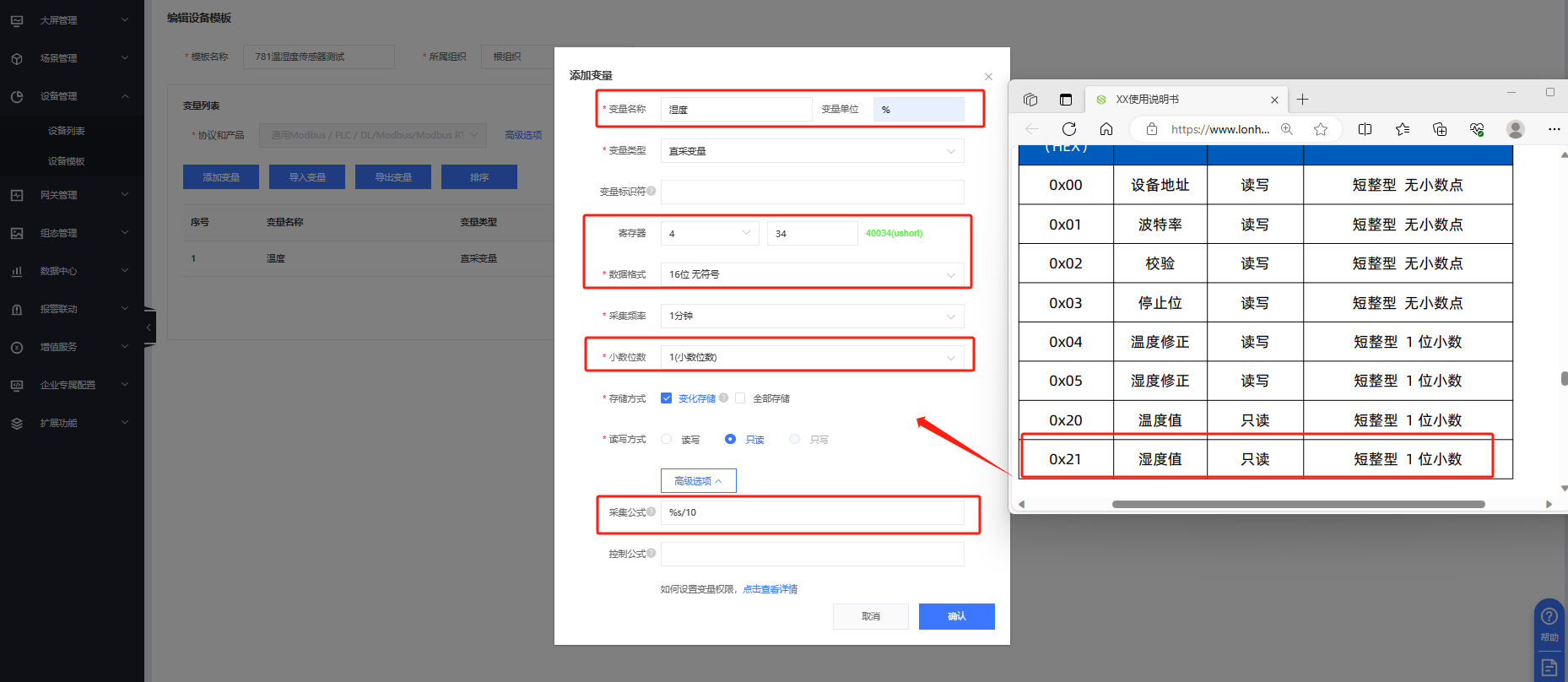

點擊添加變量，對照傳感器說明書添加變量
朗漢德高精度溫濕度傳感器是標準modbus rtu協議，溫度寄存器地址是0020（HEX），寄存器類型是保持寄存器，所以模板中寄存器地址是40033，添加采集公式即可。
詳細的設備模板添加參考：http://cloud.usr.cn/document/892.html
同樣規則添加濕度變量
4.添加設備

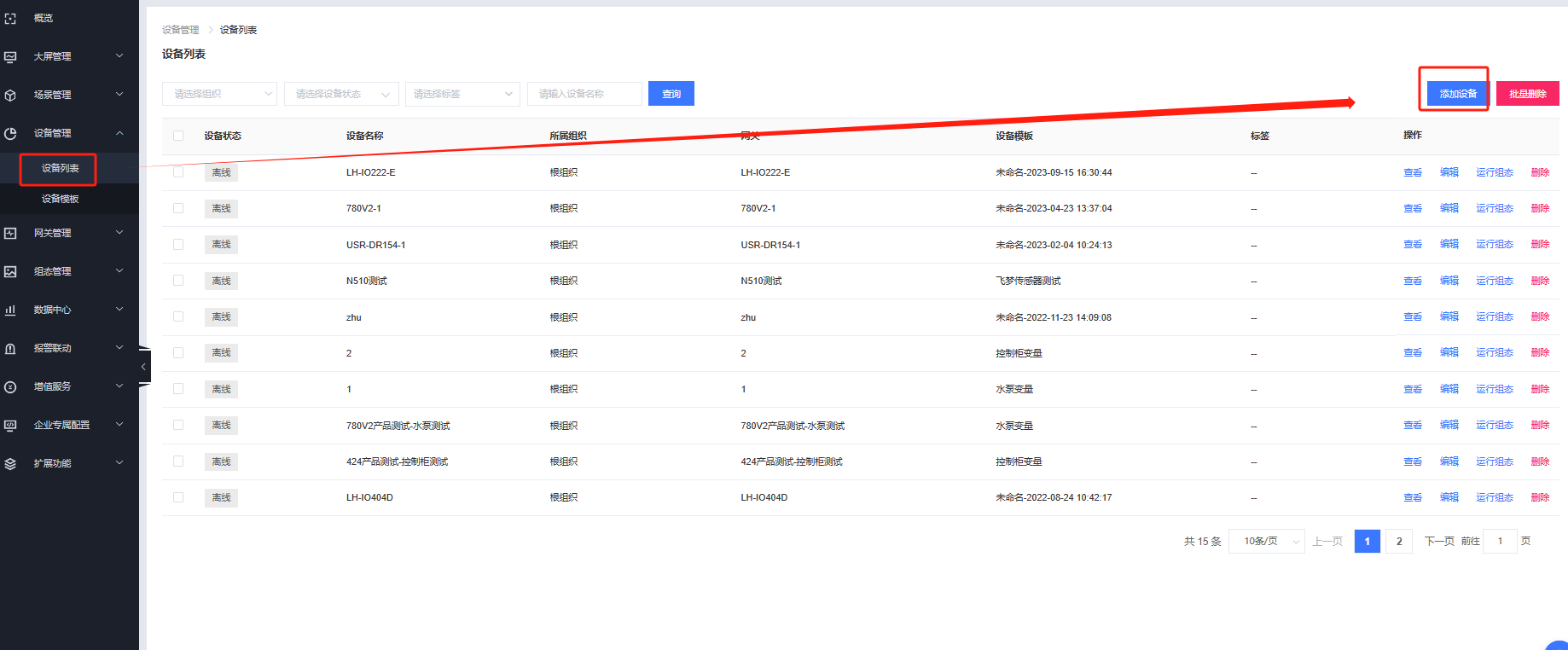

設備管理--設備列表--添加設備

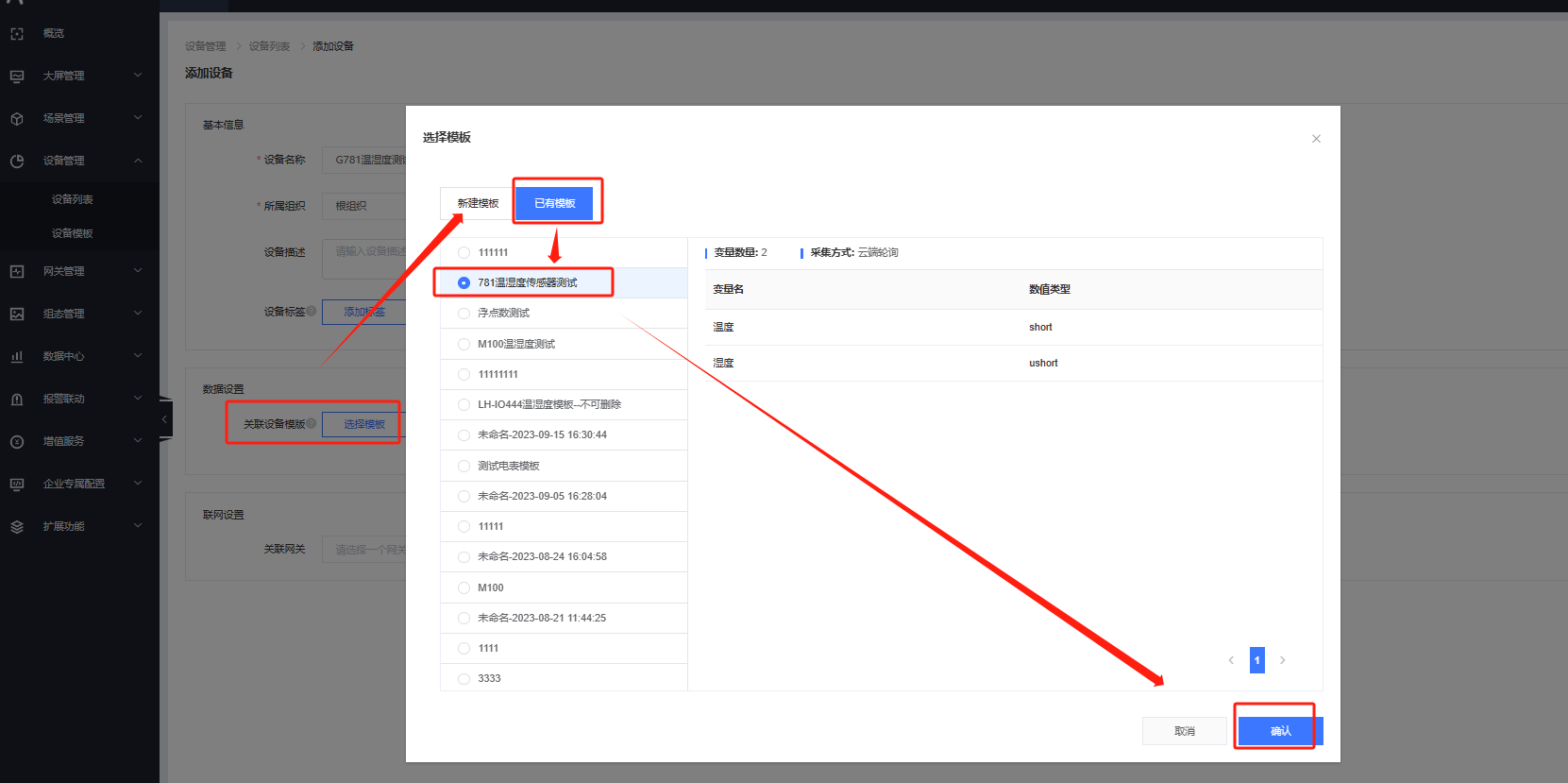

命名為G781溫濕度測試，選擇根組織，點擊選擇模板，綁定已有模板，串口序號選擇1，傳感器出廠默認地址是 1

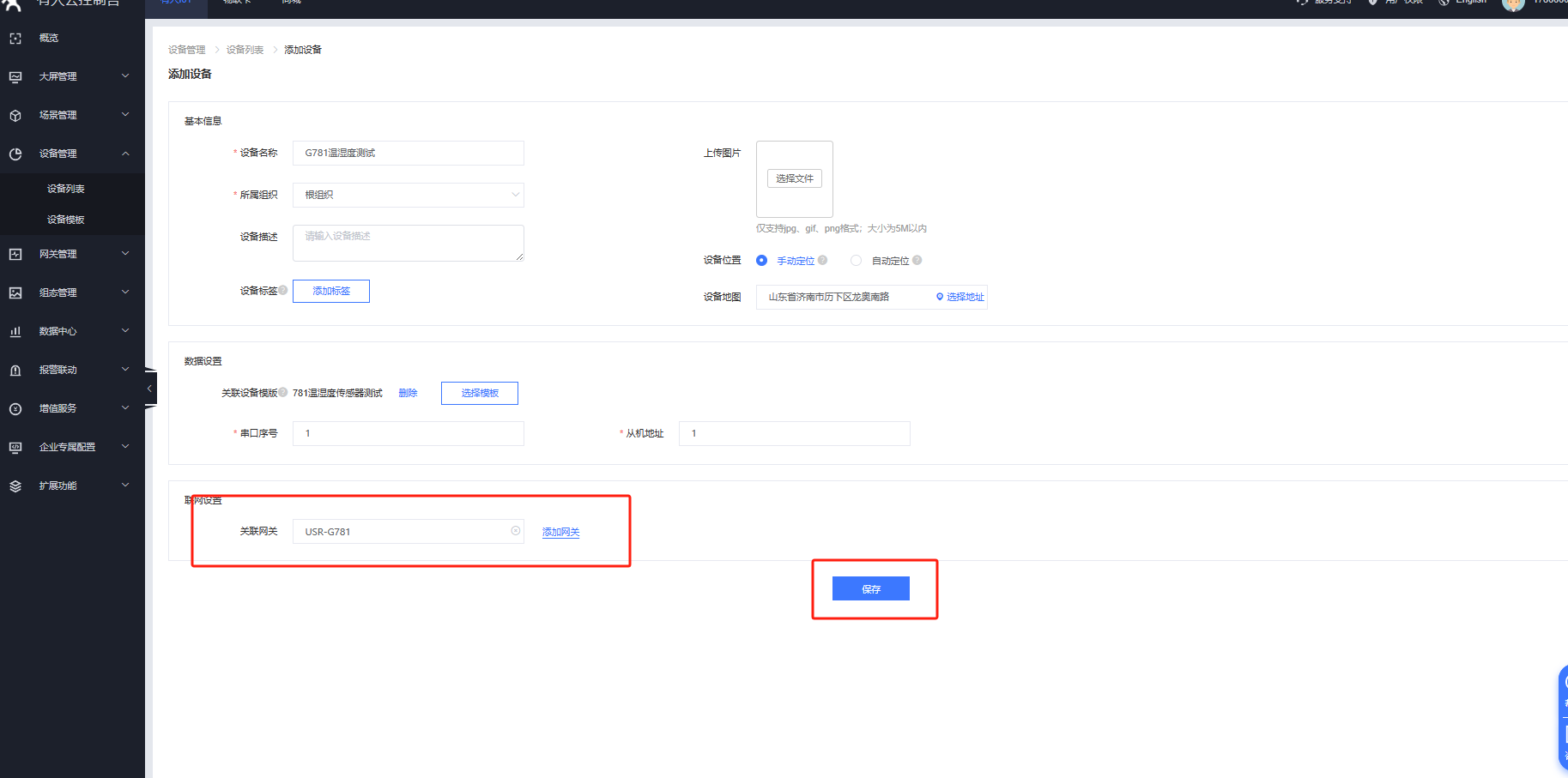

綁定G781網關，保存即可
5.781參數配置

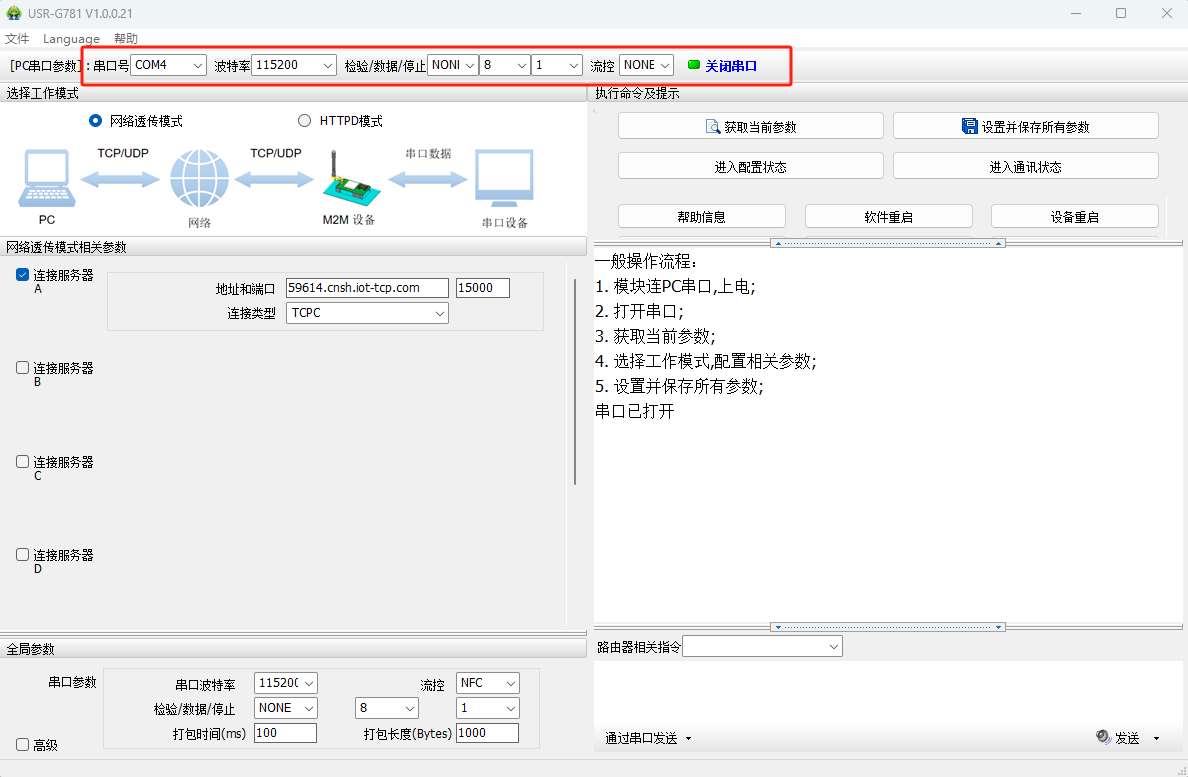

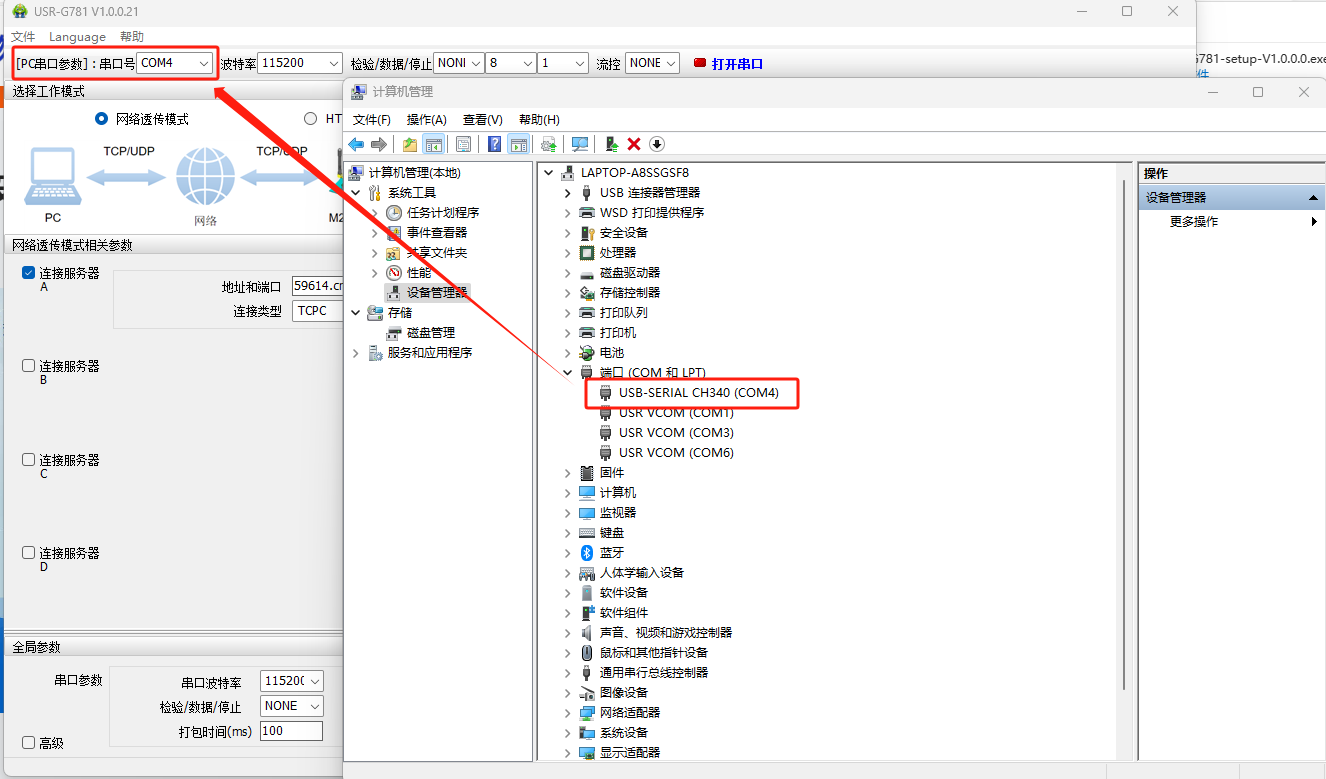

使用USB轉485轉換器接到電腦上，打開USR-G781配置軟件，從設備管理器中查看當前COM口4，軟件選擇COM4
設備出廠默認波特率115200 NONE 8 1打開串口

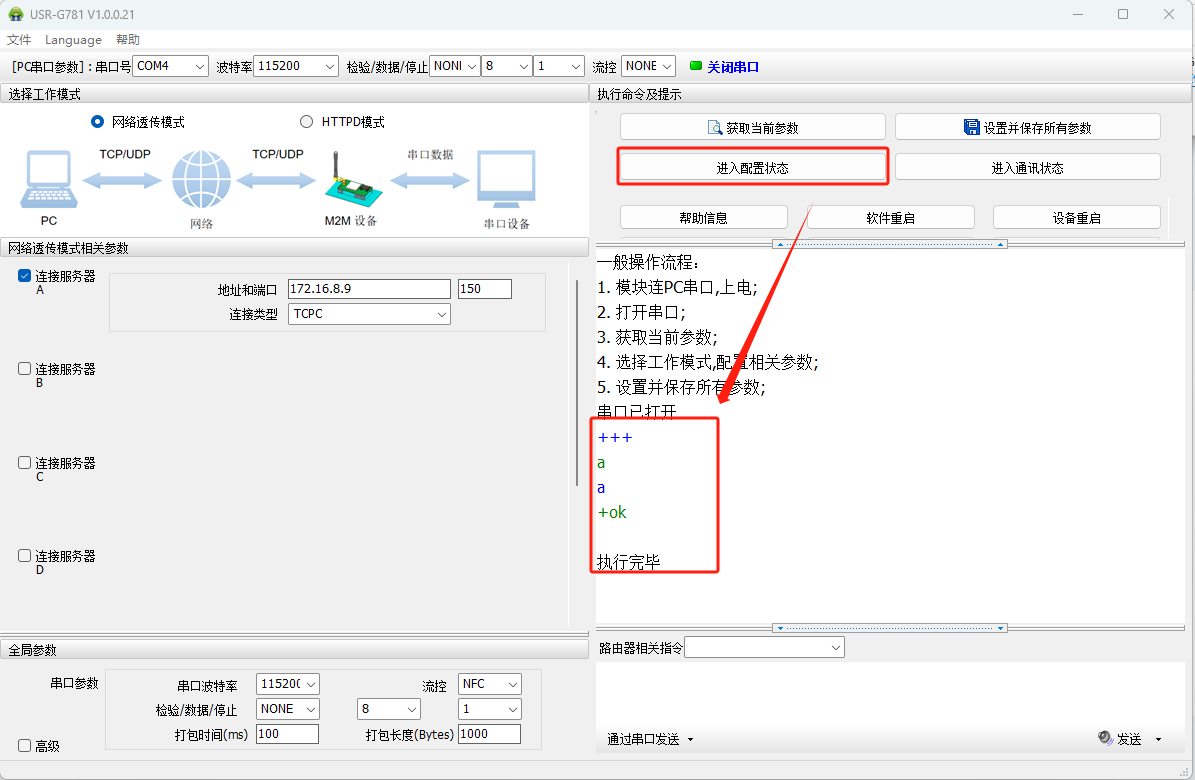

點擊進入配置狀態，發送+++a,設備回復OK

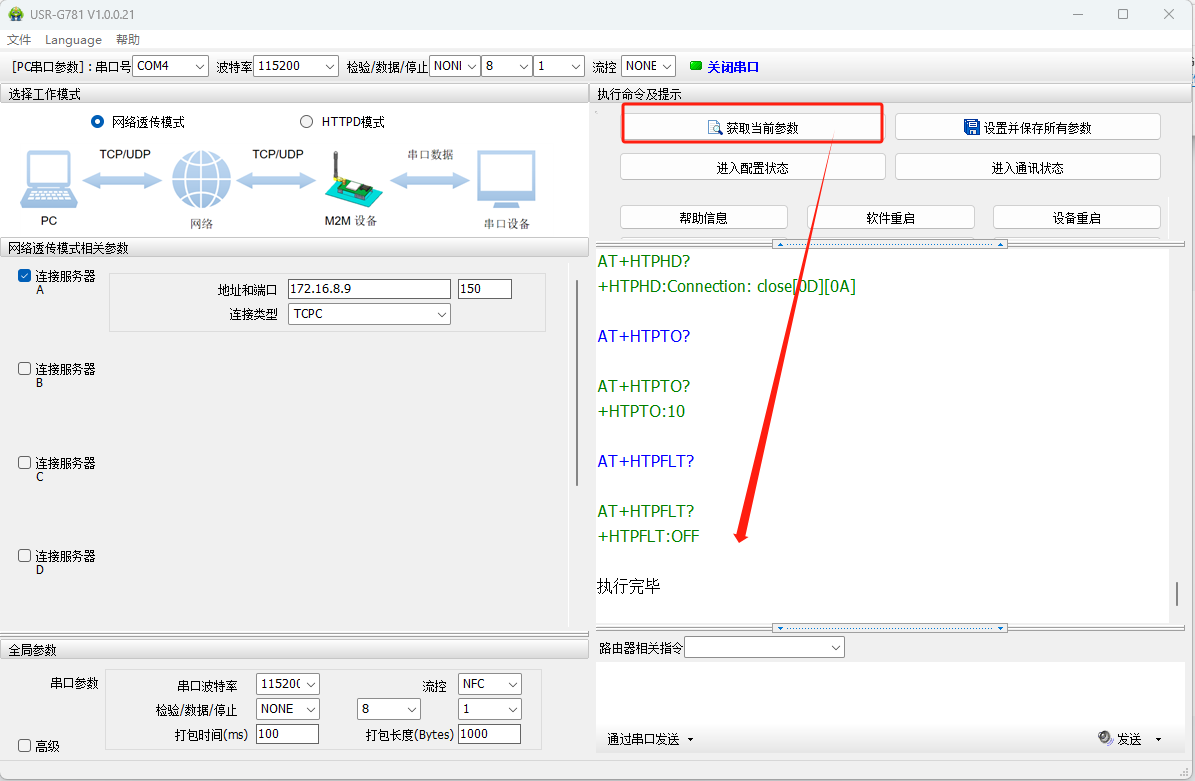

點擊獲取當前參數

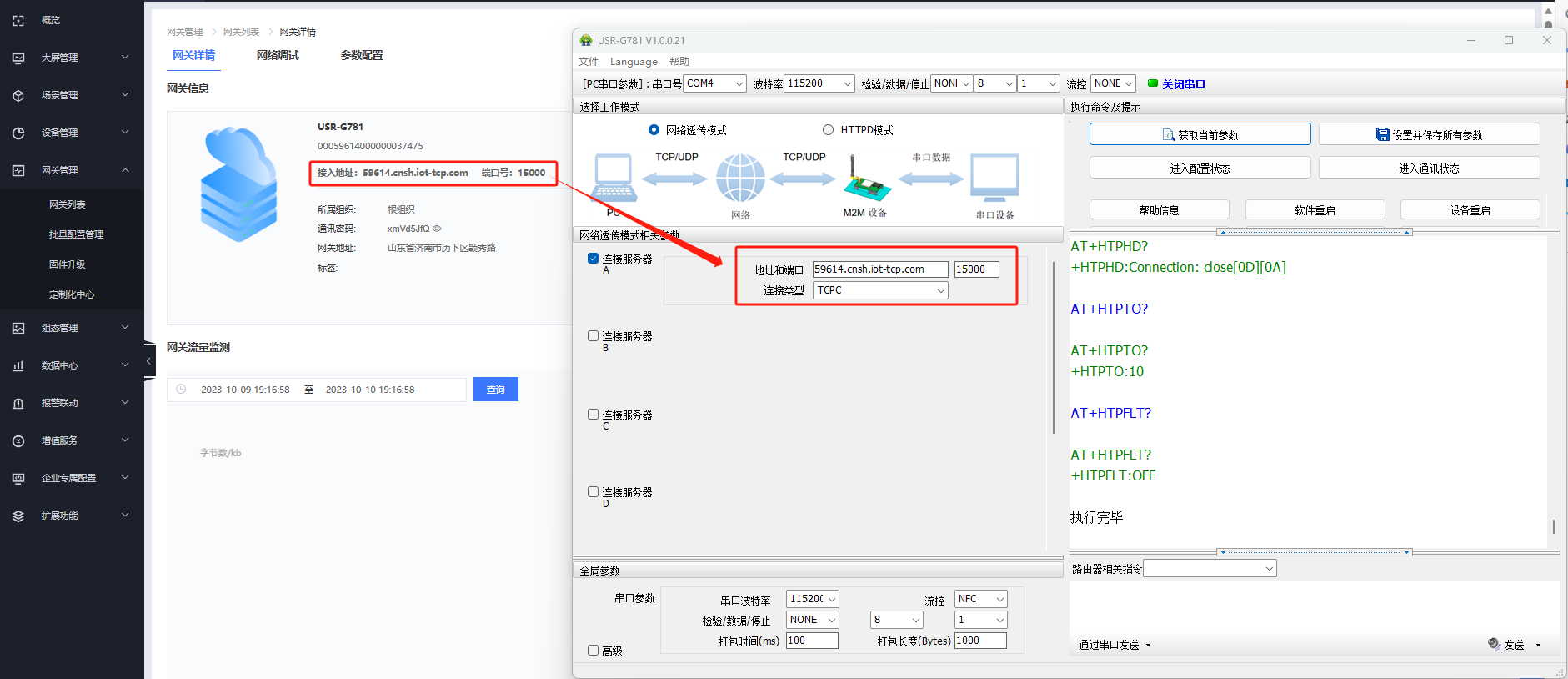

將有人云分配得接入地址填入到SOCKETA的參數配置里面

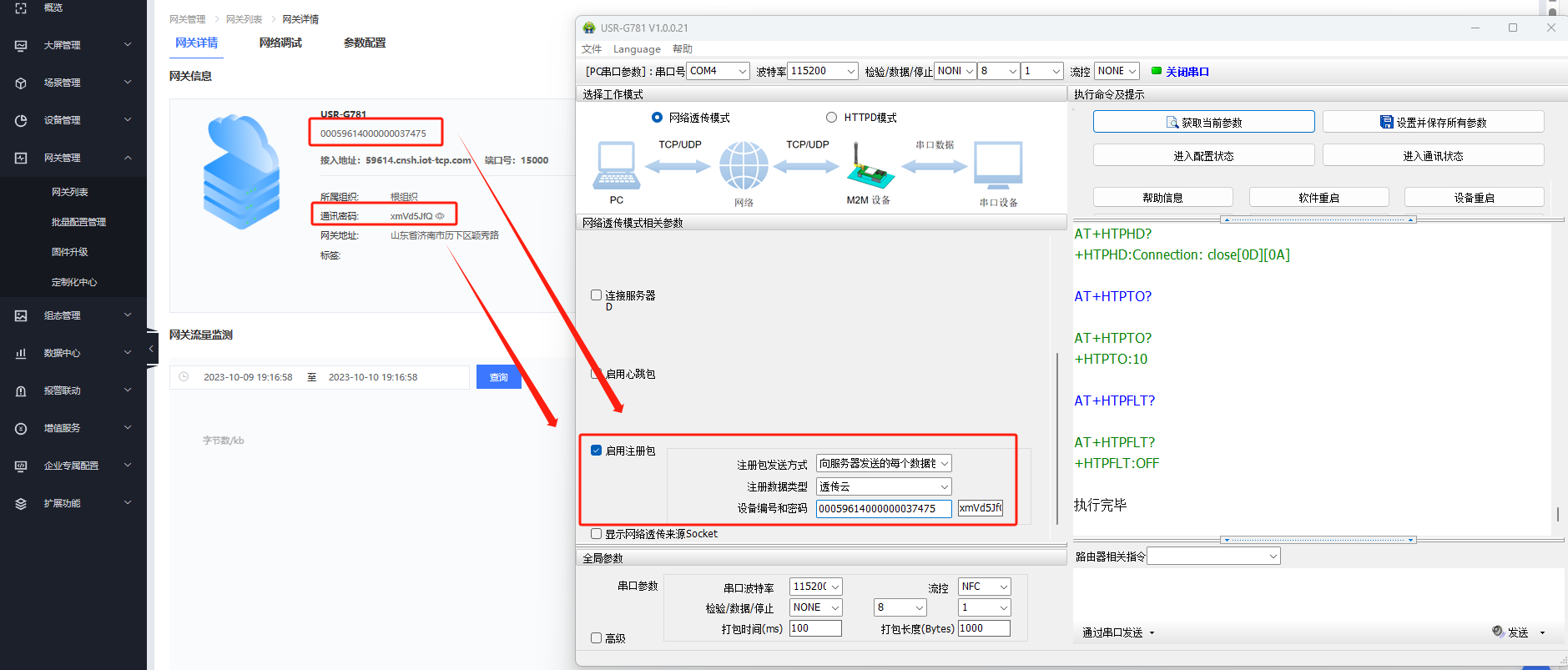

開啟注冊包，填入注冊信息

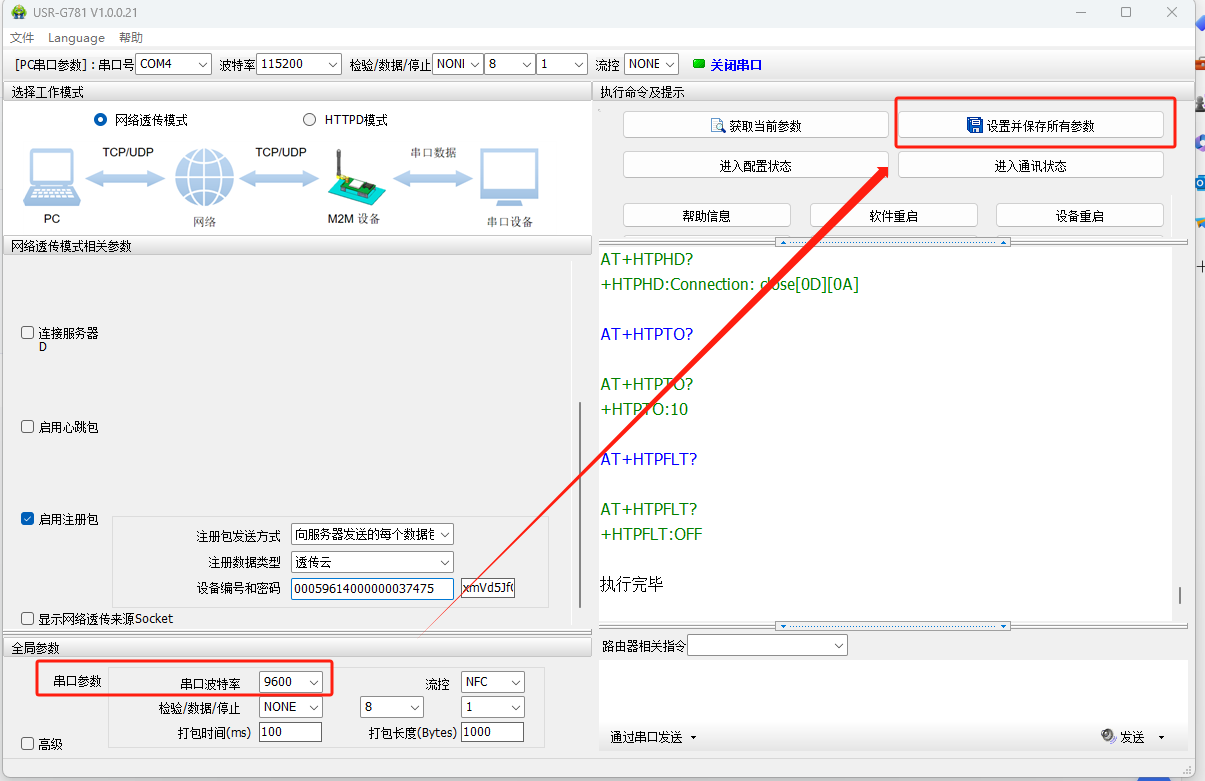

可以從全局參數中修改串口的波特率、校驗位等參數，然后點擊設置并保存參數

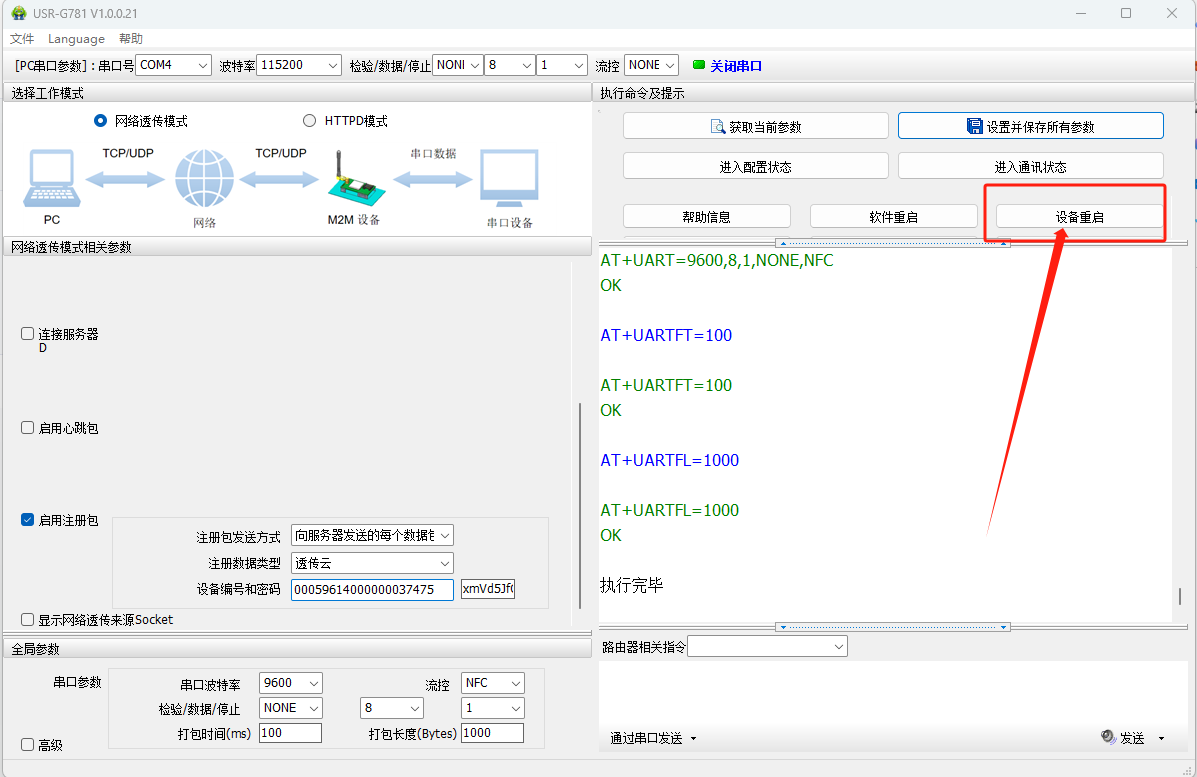

重啟設備，等待有人云端上線即可
6.數據查看

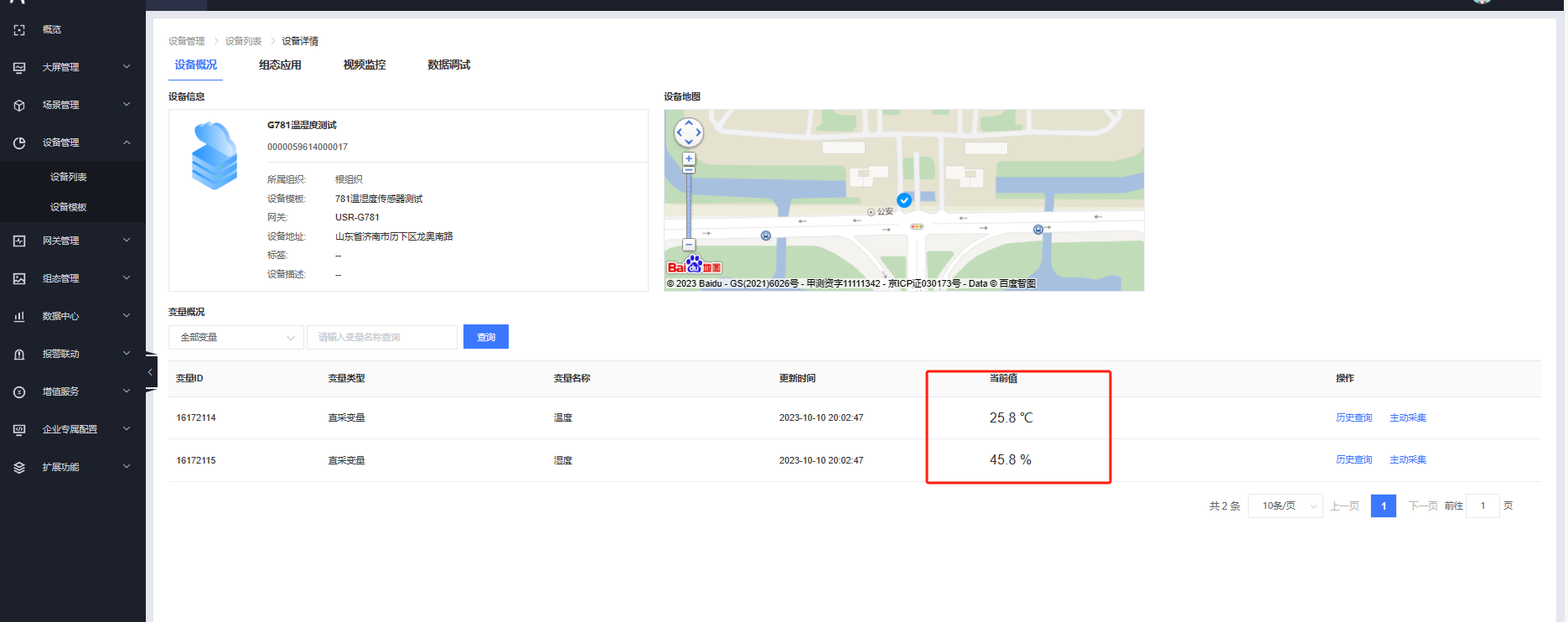

點擊設備管理--設備列表，點擊設備名稱即可看到當前變量數據。
撰寫人：尹工
