USR-C322 連接有人云Modbus RTU設備組態測試
一、說明
USR-C322 軟件設計手冊：http://www.ggxxsw.cn/Download/308.html
本案例測試說明：用modbus slave軟件模擬modbus rtu協議的串口設備；
數據流向：modbus slave軟件----C322-----有人云（組態顯示）
客戶實際應用：modbus rtu設備---C322---有人云（組態顯示）
二、有人云設置參數
具體步驟如下：
1、登錄有人云（如果沒有賬號先申請通信證）

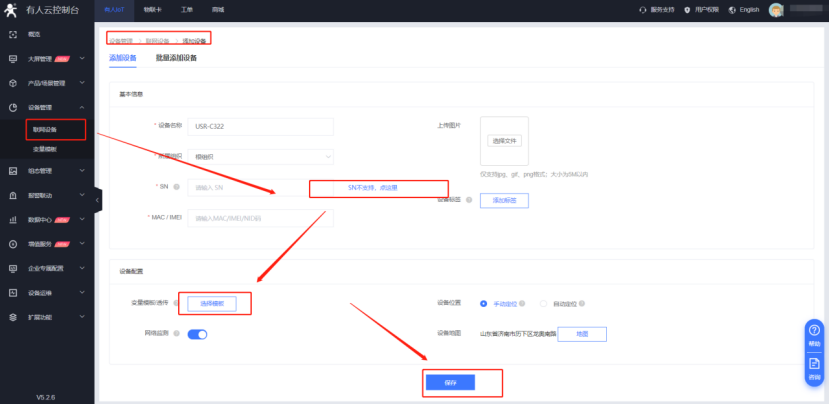

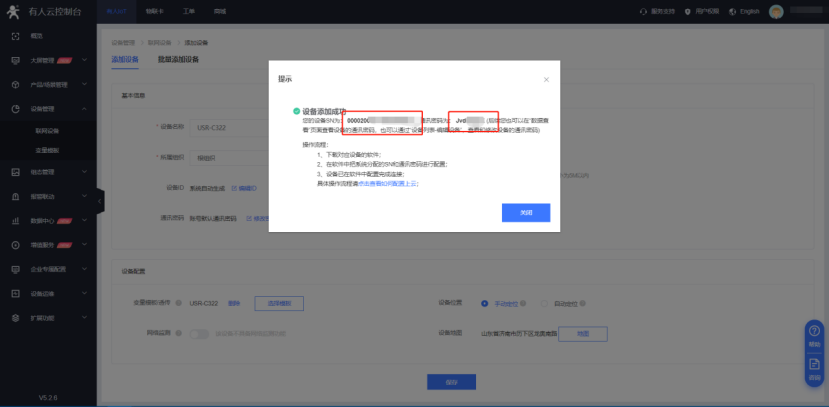

2.在有人云上添加設備選擇【SN不支持】添加，ID是系統自動生成的。

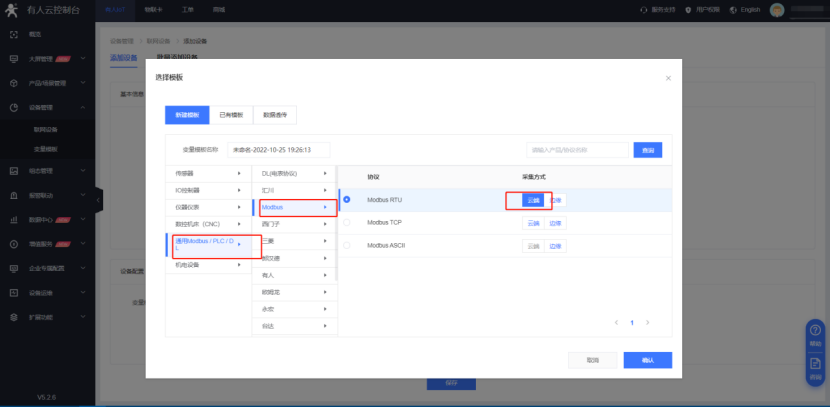

3.模板更改名稱，選擇“Modbus” - “ModbusRTU” - “云端采集”，點擊“確認添加”。

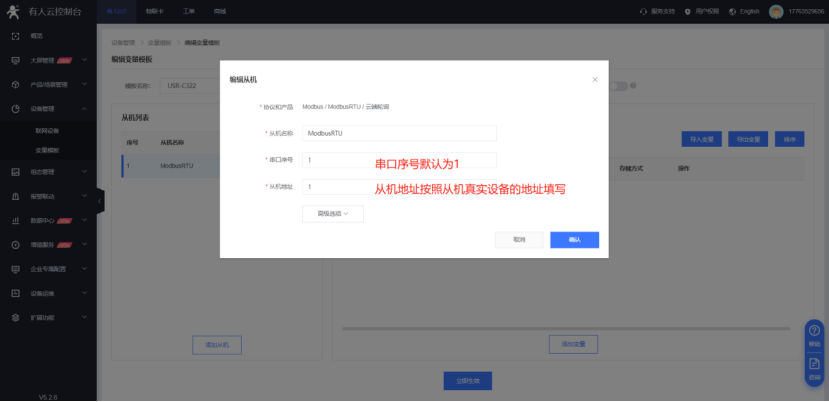

4.添加從機，設置從機名稱，串口號為1，從機地址是接在WIFI模塊的串口上的終端設備的從機地址（如果不清楚，可以咨詢終端設備的廠家）。

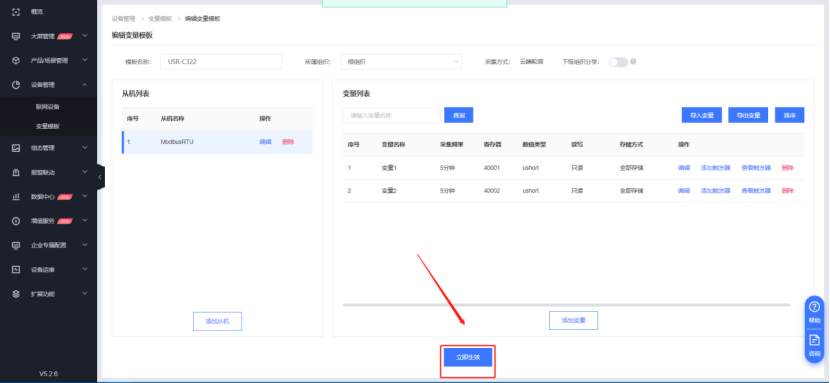

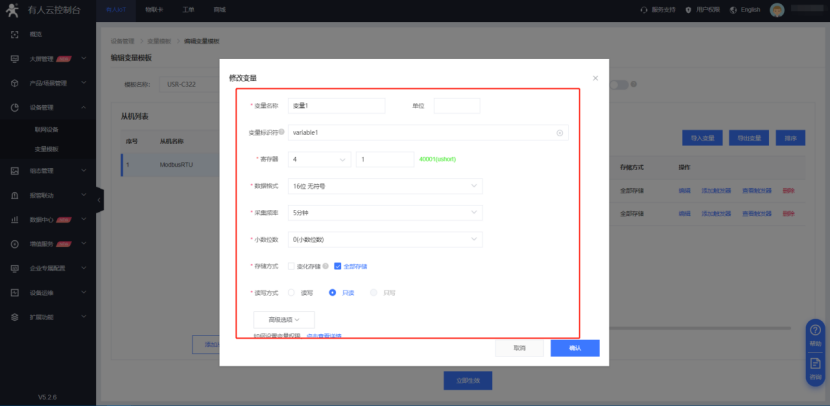

5.設置數據節點的名稱，寄存器地址，數據格式，采集頻率（最低只能是一分鐘，）；
寄存器地址填寫規則：
格式為 功能碼+寄存器地址（需要16進制轉為10進制）+1
與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。
如：
功能碼03H或06H，起始地址0000H，則填：40001；
以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1
所以組態地址就是40001。
三、C322參數設置

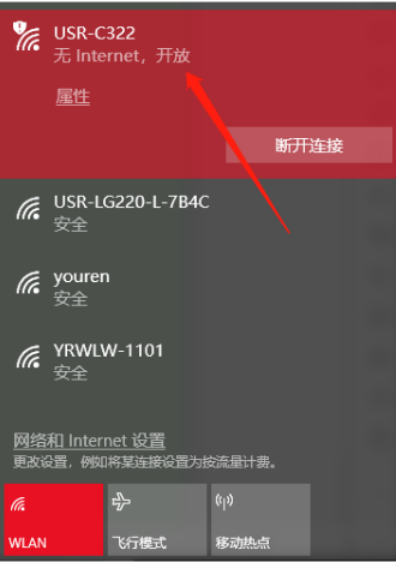

1.下面設置C322,電腦連接C322的WiFi。

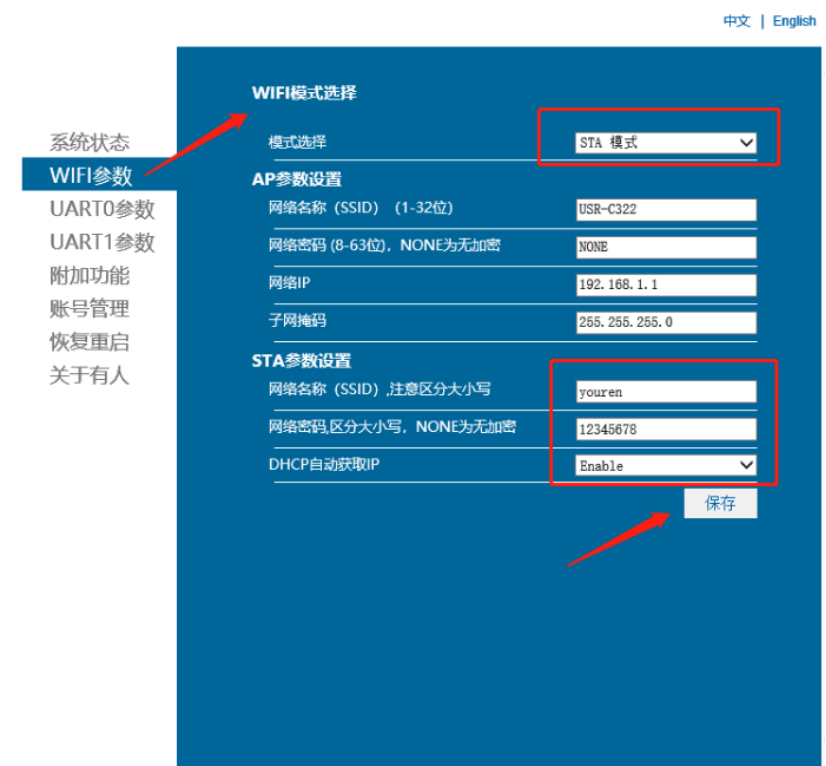

2.內置網頁192.168.1.1的賬號和密碼都是admin，進入以后選擇模式選擇為sta模式，設置要連接的wifi名稱、密碼，點擊保存；（先不要重啟，等設置完所有的參數再重啟設備）。
3. 進入到“透?jìng)鲄?shù)”，串口參數設置為和您終端設備的串口參數一致。
4. 網絡設置上設置為Tcp Client,透?jìng)髟频挠蛎麨?/span>clouddata.usr.cn，透?jìng)髟频亩丝跒?/span>15000。
附加功能，注冊包選擇透?jìng)髟疲钌贤競髟粕闲陆⒌脑O(shè)備id，和密碼（如下圖所示），點擊保存并重啟C322使配置參數生效。
5. 設置完所有的參數要重啟C322設備，稍等一會，在有人云界面，您會看到設備已經上線。
四、數據調試

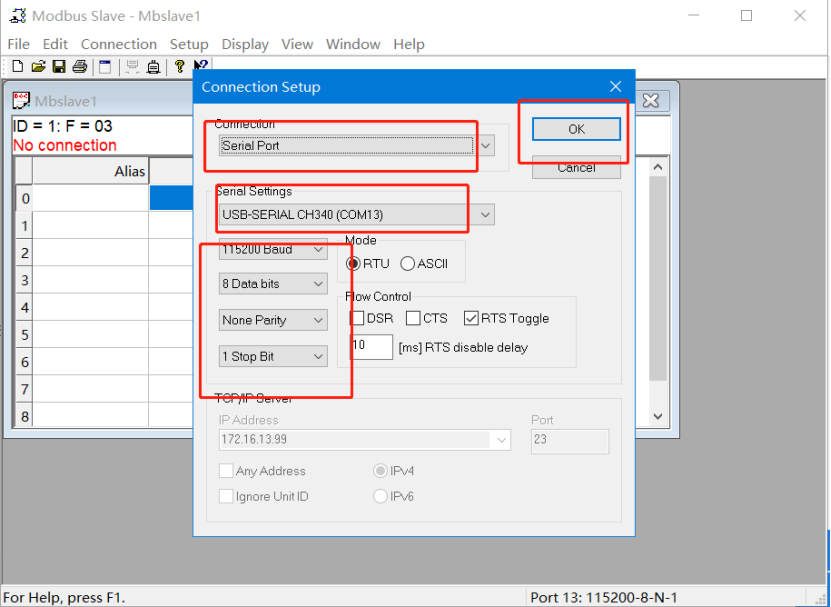

1.打開modbus軟件，點擊連接。選擇串口com13（C322的串口用usb轉232接到電腦上的），串口參數要和C322一致。

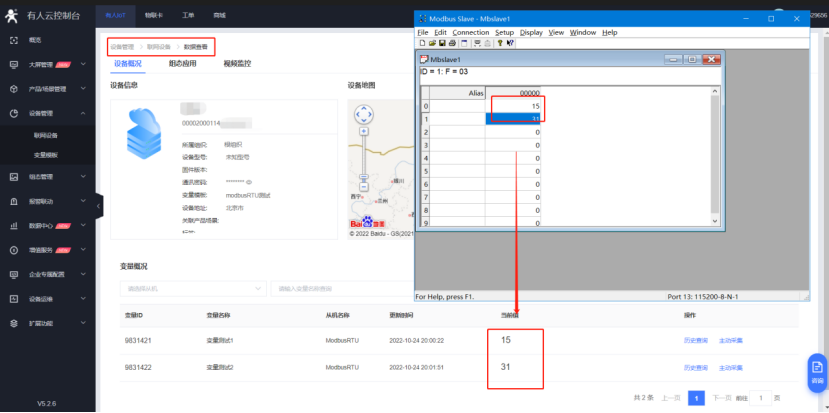

2.可以在聯網設備--數據查看，看到采集的從機數據。
