一. 所需資料
1. 軟件設計手冊：http://www.ggxxsw.cn/Down/USR-N540-software-V1.0.3.pdf
2. N540說明書：http://www.ggxxsw.cn/Down/USR-N540_V1.1.2.pdf
3. N540設置軟件：http://www.ggxxsw.cn/Download/230.html
4. 串口調試助手：http://www.ggxxsw.cn/Product/78.html

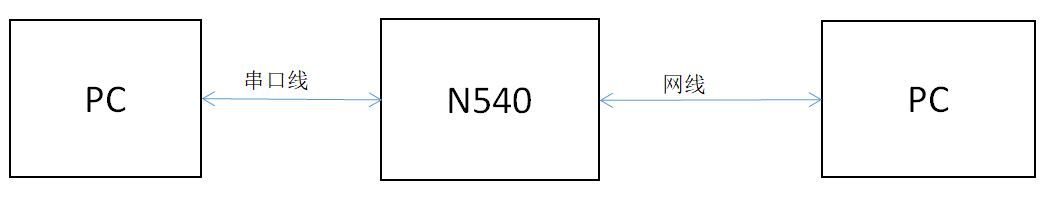

二. 網絡拓撲圖
三. 設備連接
1. 將N540串口通過串口轉USB線與PC相連接，通過網線將 N540的網口 和PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 N540 供電。
四. 具體操作
1. 按路徑：控制面板——>網絡和Internet——>網絡和共享中心
到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

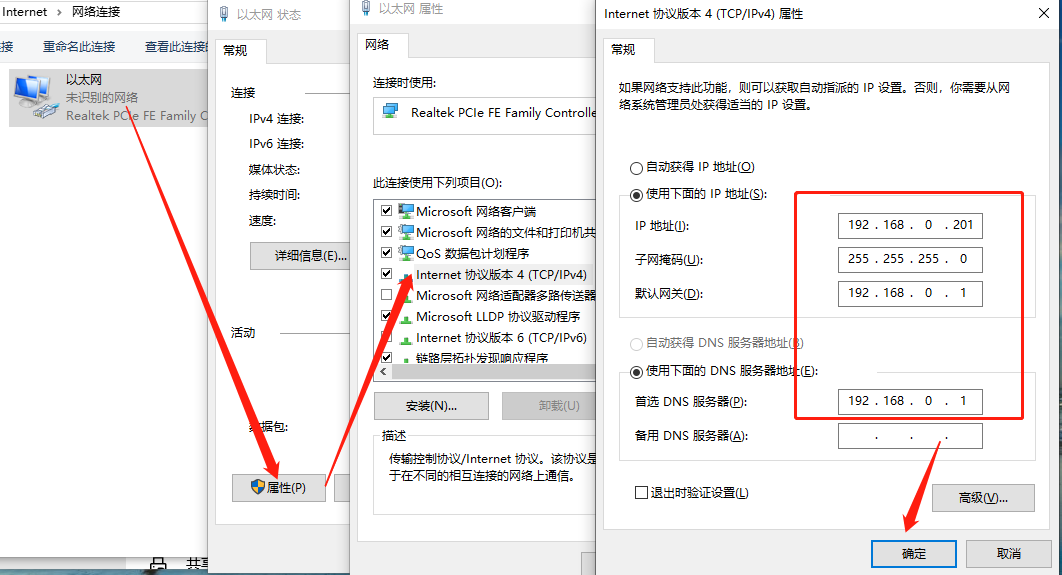

2. 給電腦設置靜態IP，設置成與N540同一網段，IP：192.168.0.201，子網掩碼255.255.255.0，默認網關：192.168.0.1，N540默認IP：192.168.0.7。

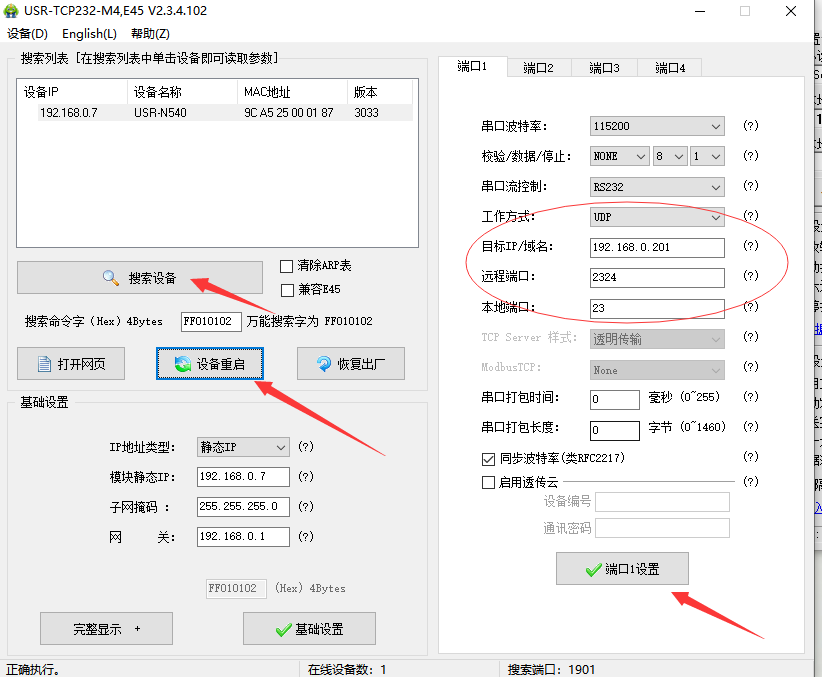

3. 打開M4設置軟件，點擊搜索設備，可看到搜索到的設備，點擊選中，可看到N540的參數 ，工作方式選擇UDP，目標IP：192.168.0.201，遠程端口：2324，點擊端口1設置保存參數，然后點擊設備重啟，重啟設備使參數生效

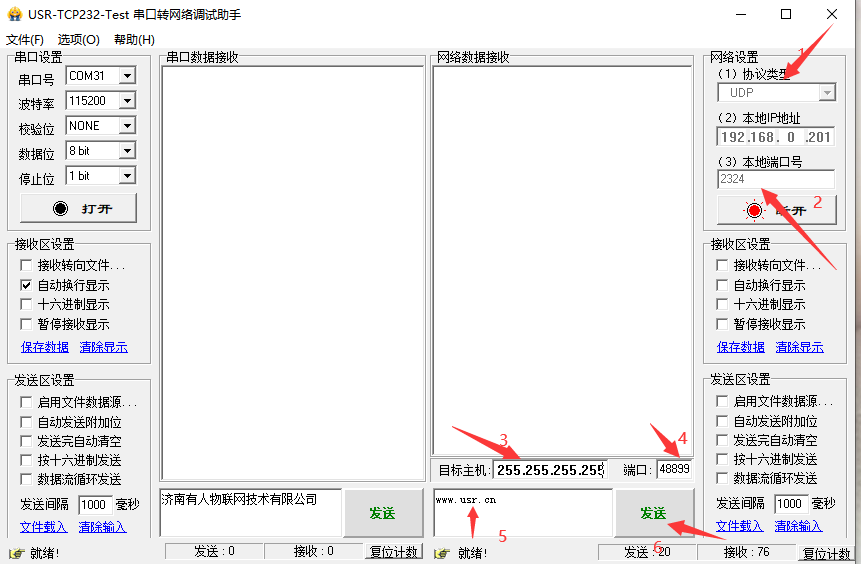

4. 打開串口調試助手，網絡設置為UDP協議類型，本地IP為192.168.0.201，本地端口：2324，點擊連接，更改目標主機IP:255.255.255.255,端口：48899，通過廣播的方式發送搜索關鍵字www.ggxxsw.cn（區分大小寫）

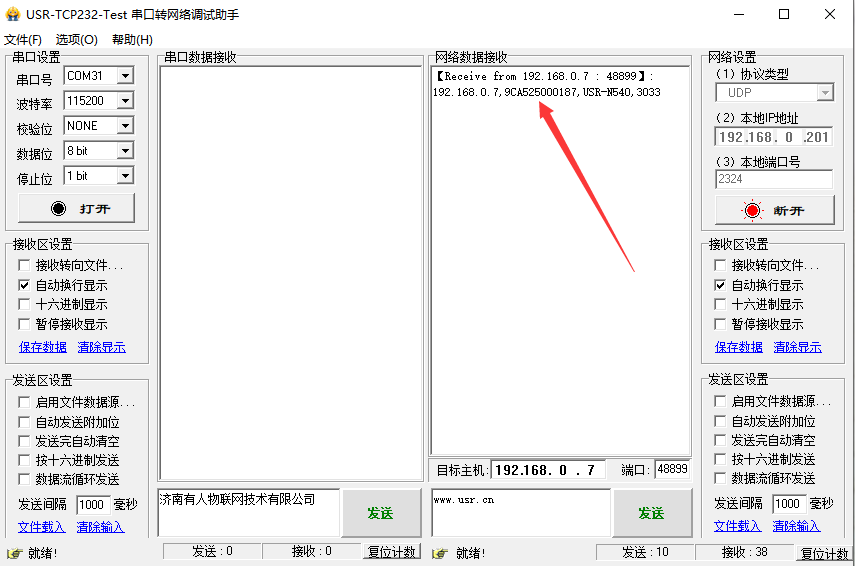

5. 如下圖所示，可搜索到N540的IP，MAC地址，名稱，版本號，目標主機也變為搜索到的N540的IP

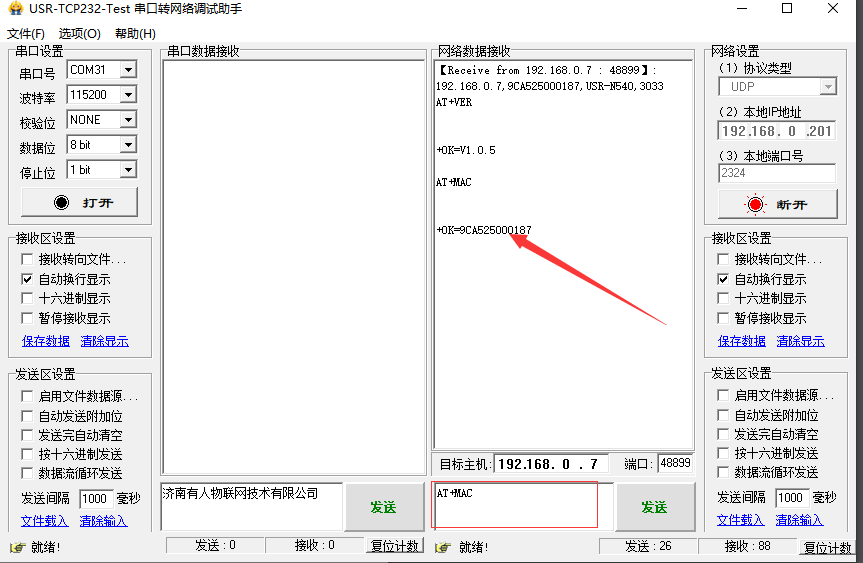

6. 查詢參數：根據AT指令集發送標準AT指令，AT+VER查詢版本號，AT+MAC查詢MAC（AT指令后加回車換行）
工業級四串口服務器USR-N540基本測試通信和使用方案http://www.ggxxsw.cn/Faq/237.html
