一. 說明

1. 說明：用串口調試助手軟件模擬串口終端設備;

2. 數據流向：串口調試助手軟件----306 -----遠程服務器

3. 客戶實際應用：終端設備---306 ---遠程服務器

二. 所需資料

1. 說明書：http://www.ggxxsw.cn/Down/USR-TCP232-306-V1.0.2.pdf

2. 軟件設計手冊http://www.ggxxsw.cn/Down/USR-TCP232-306-software-V1.0.2.pdf

3. M0設置軟件：http://www.ggxxsw.cn/Download/257.html

4. 串口調試助手：http://www.ggxxsw.cn/Product/78.html

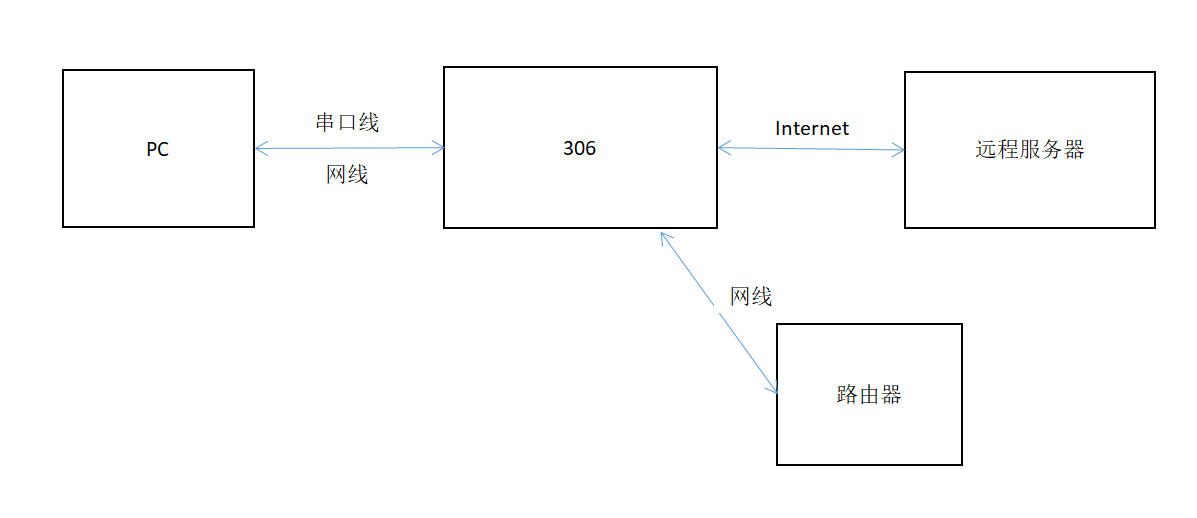

三. 網絡拓撲圖

四. 設備連接

1. 將306串口通過串口轉USB線與PC相連接，通過網線將 306的網口 和PC 的網口相連接，后面設置完成后通過網線將306的網口接到路由器LAN口上面，給設備供網。檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 306 供電。

五. 具體操作

1.  按路徑：控制面板——>網絡和Internet——>網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

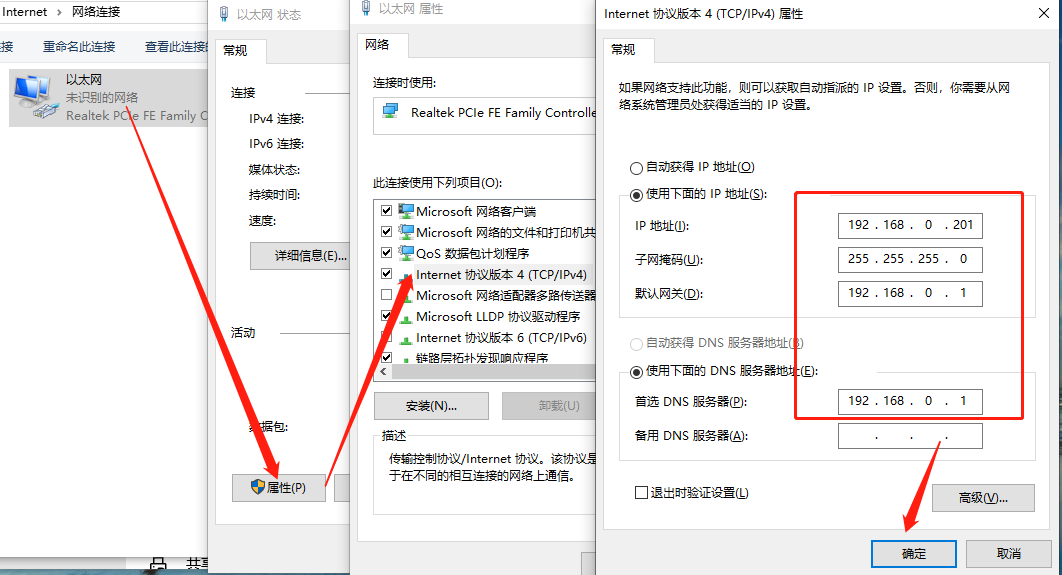

2. 給電腦設置靜態IP，設置成與306同一網段，306默認IP：192.168.0.7

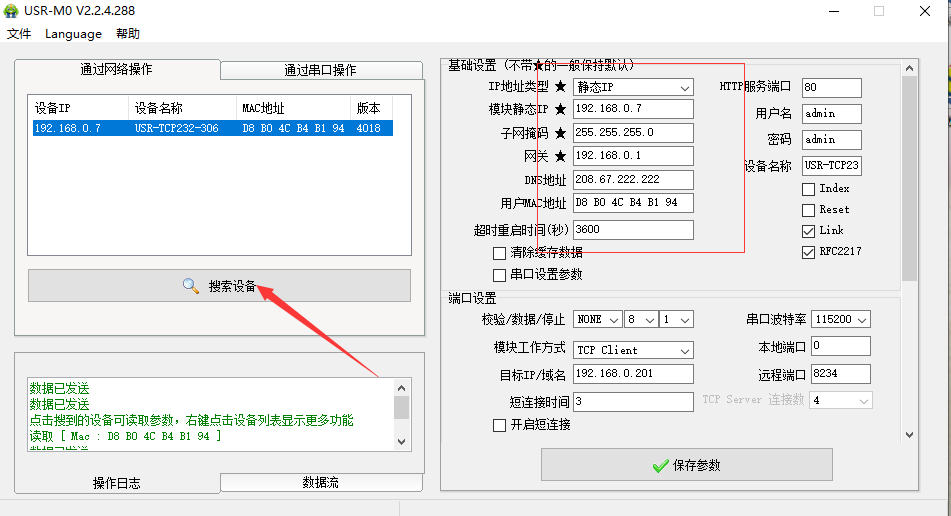

3. 打開M0設置軟件，點擊搜索設備，可看到搜索到的設備，點擊選中，可看到IP地址類型為靜態IP

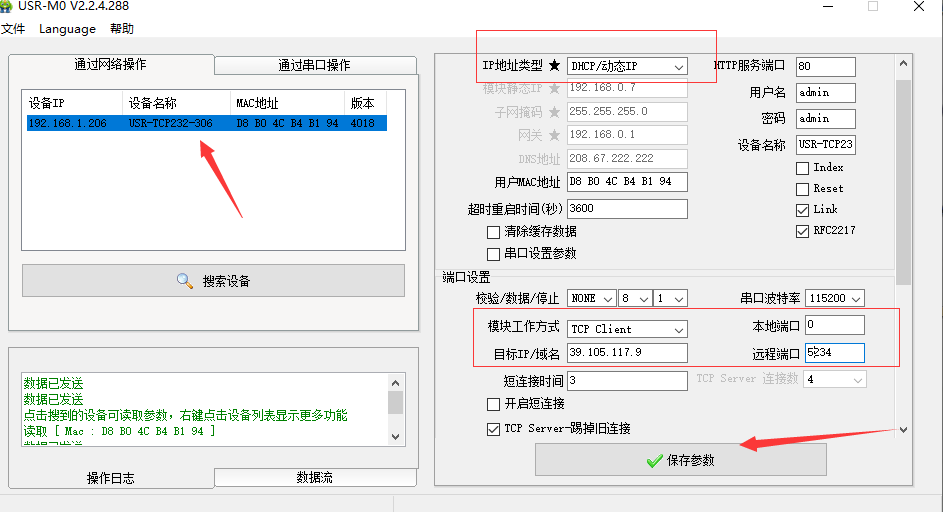

4. IP地址類型更改為DHCP/動態IP，工作方式選擇TCP Client，目標IP：39.105.117.9（客戶想要連接的服務器的IP地址），遠程端口號：5234，設置完成后點擊保存參數。

5. 網線直連306的網口和路由器的LAN口，保證306正常上網，電腦連接路由器的WiFi，電腦和路由器同一網段，設置軟件重新搜索設備，可看到路由器分配給306的IP

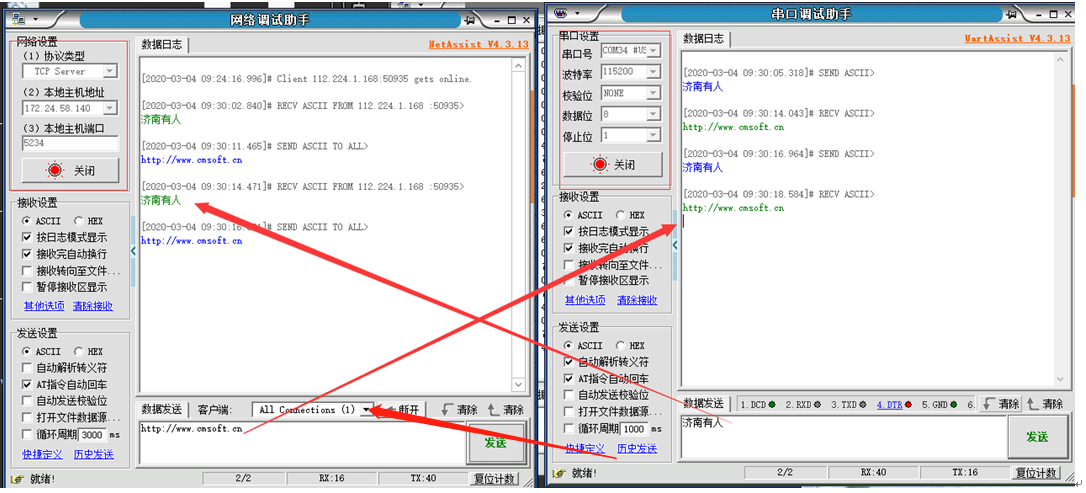

6. 打開串口，串口參數和306的串口參數保持一致，網絡端點擊鏈接，如下圖有連接對象顯示，網絡端和串口端互發數據測試
