LoRa系列設置軟件:http://www.ggxxsw.cn/Download/693.html
TCP232-TES串口及網絡調試助手軟:http://www.ggxxsw.cn/Download/27.html
102說明書:http://www.ggxxsw.cn/Download/905.html
102硬件設計手冊:http://www.ggxxsw.cn/Download/809.html

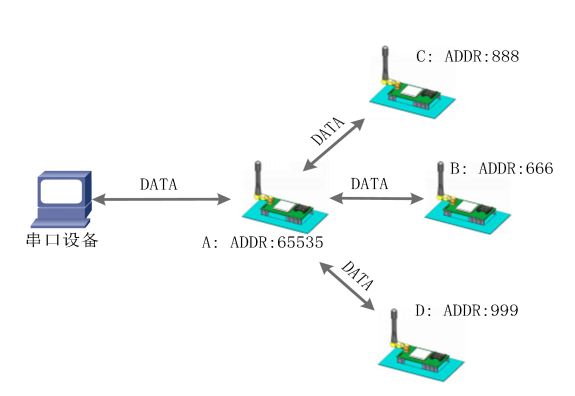

使用串口線分別將LoRa數傳終端A、B、接入串口設備(以PC機代替),給LoRa數傳終端裝上天線,給LoRa數傳終端上電。
圖1 硬件連接
2:L102參數設置
模塊工作在透傳狀態,保證廣播發送的模塊的目標地址為65535。
接收廣播數據的所有L102設備速率等級與信道必須與廣播102設備的速率等級與信道一致,所有102設備的目標地址不能相同。
主要 AT 指令:AT+WMODE AT+SPD AT+CH AT+ADDR
打開LoRa設置軟件(102-P設備選擇L101-P打開軟件),依次點擊打開串口(選擇A、B對應的串口號,串口參數:115200,None,8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數,關閉LoRa設置軟件。

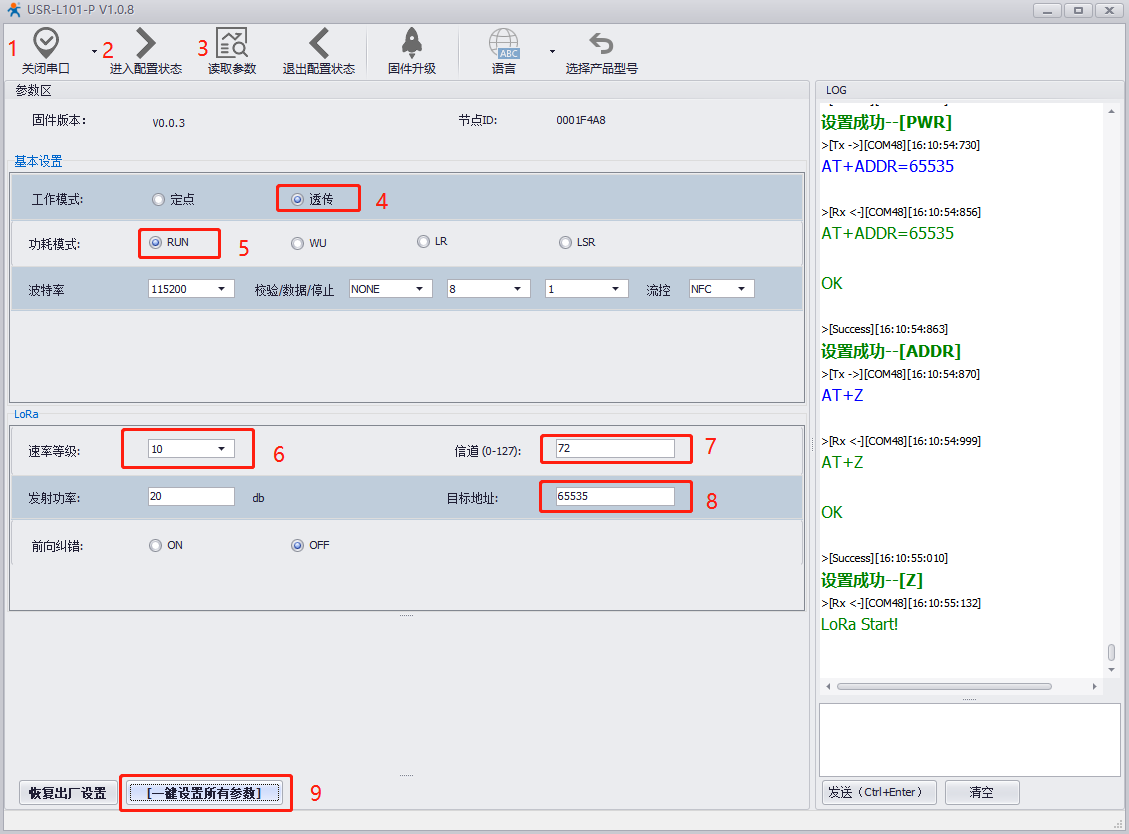

廣播端A設置目標地址65535(不同的接收端設置的目標地址不同):
圖2 參數設置

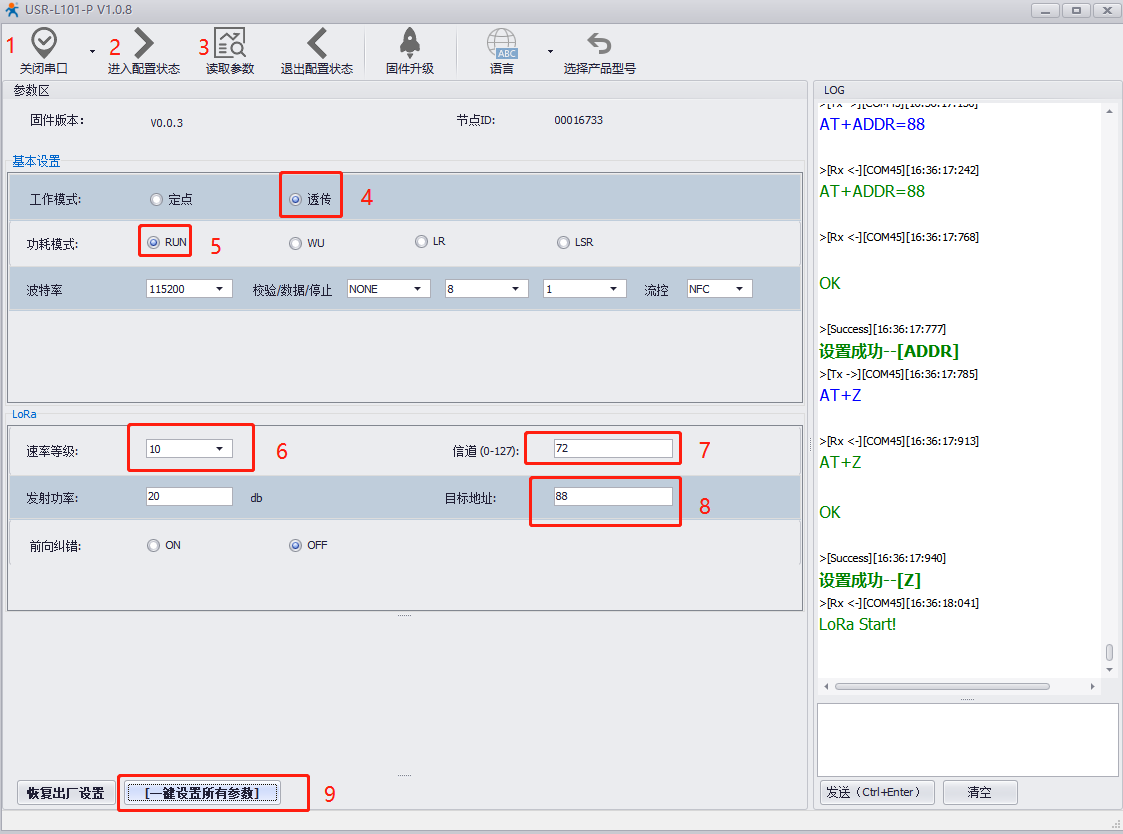

接收端B設置(速率等級、信道相同,目標地址與其他102不同)
圖3 參數設置

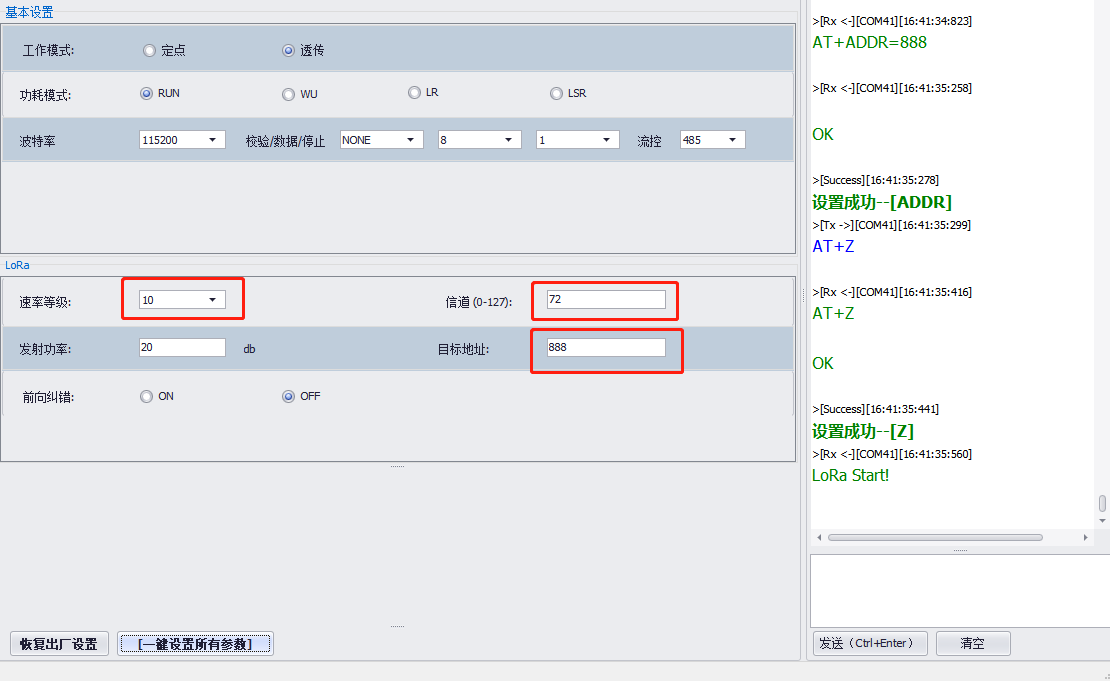

接收端C設置(速率等級、信道相同,目標地址與其他102不同)
注:若提示設置失敗,則重新點擊“一鍵設置所有參數”,再次進行設置;當設置成功后想要再次進行參數修改,需要重新進入配置狀態。
3、 透傳測試

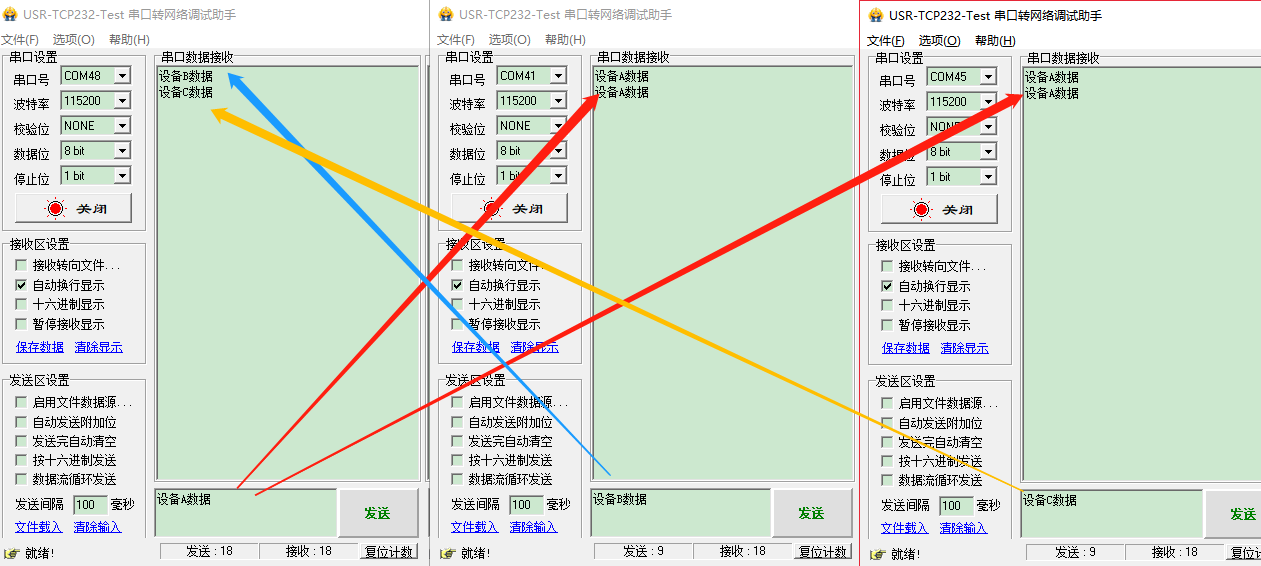

(3)啟動三個USR-TCP232-Test(模擬串口設備1,2,3)分別連接LoRa數傳廣播端A、接收端B、C的串口,使用串口設備1發送數據,串口設備2、3可接收數據,設備2、3的數據可以發送給設備1,通信效果如下圖所示:
圖5 數據透傳
注意:廣播的方式廣播端發送的數據接收端都能夠進行接收,且是同時接收無法指定發送。接收端發出的數據廣播端可以進行接收,但接收端無法接收接收端數據。
