使用RS232串口線分別將LoRa數傳終端A、B接入串口設備(以PC機代替),給LoRa數傳終端裝上天線,然后給LoRa數傳終端上電。
硬件連接

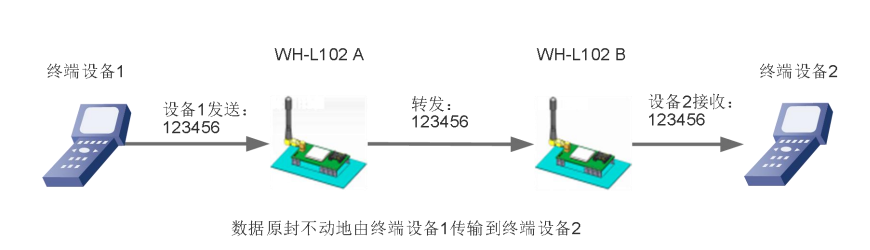

實現點對點通訊發送方和接收方需滿足 3 個條件: l
速率等級相同(SPD) l
信道一致(CH) l
目標地址相同(ADDR)或為廣播地址(65535)
本例采用如下參數進行設置:
表 1 參數
參數 |
LoRa數傳終端A |
LoRa數傳終端B |
速率等級-SPD |
10 |
10 |
信道-CH |
72 |
72 |
目標地址-ADDR |
888 |
888 |

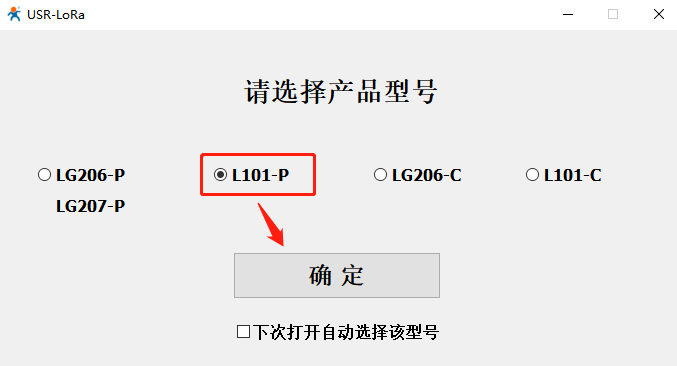

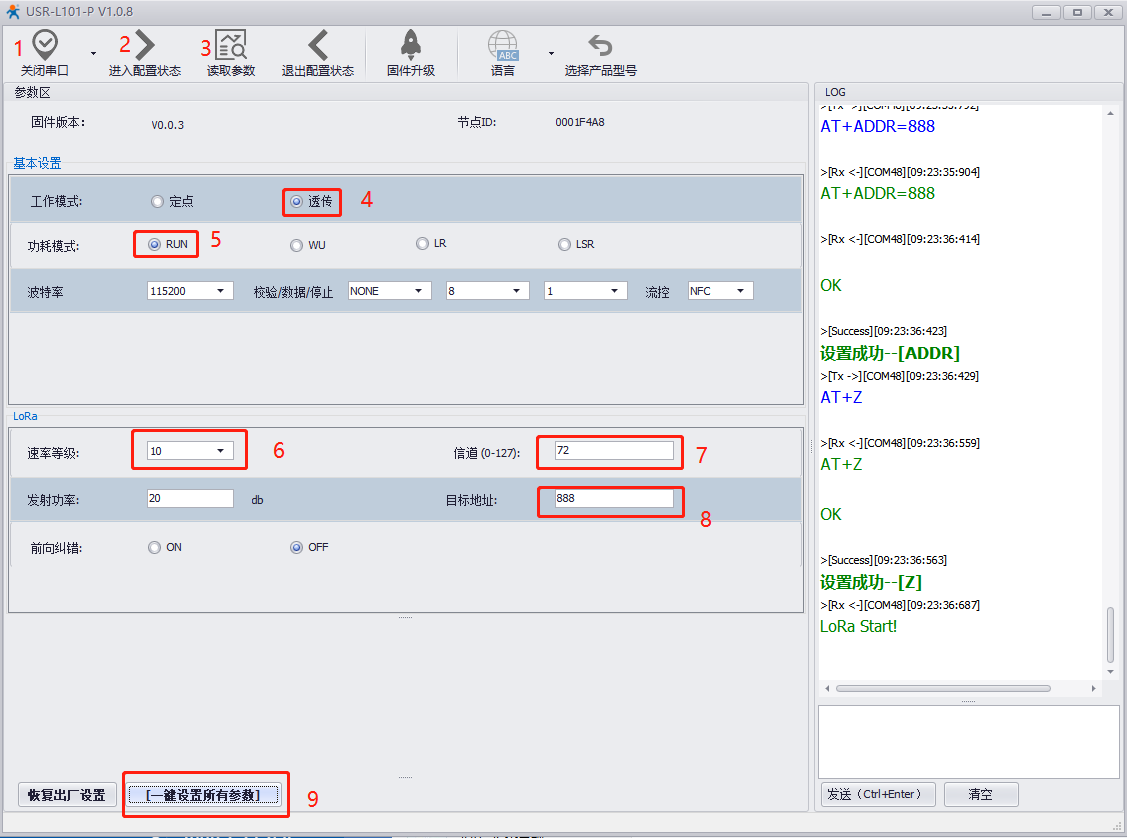

打開LoRa設置軟件(102-P設備選擇L101-P打開軟件),依次點擊打開串口(選擇A、B對應的串口號,串口參數:115200,None,8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數,關閉LoRa設置軟件。
參數設置
注:若提示設置失敗,則重新點擊“一鍵設置所有參數”,再次進行設置;當設置成功后想要再次進行參數修改,需要重新進入配置狀態。

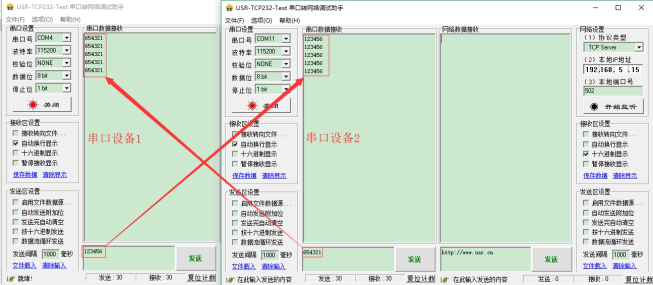

(3)啟動兩個USR-TCP232-Test(模擬串口設備1,2)分別連接LoRa數傳終端A、B的串口,使用串口設備1發送數據串口設備2可接收數據(反之亦然),通信效果如下圖所示:
數據透傳
