1、需要下載的軟件和說明書

AT指令設置軟件：

http://www.ggxxsw.cn/Download/91.html

C216說明書：http://www.ggxxsw.cn/Download/511.html

C216軟件設計手冊：http://www.ggxxsw.cn/Download/512.html

C216硬件設計手冊：http://www.ggxxsw.cn/Download/513.html

微信Airkiss 配網需要客戶自己開發微信應用，說明請參考：https://iot.weixin.qq.com/wiki/new/index.html?page=4-1-1

2. 測試

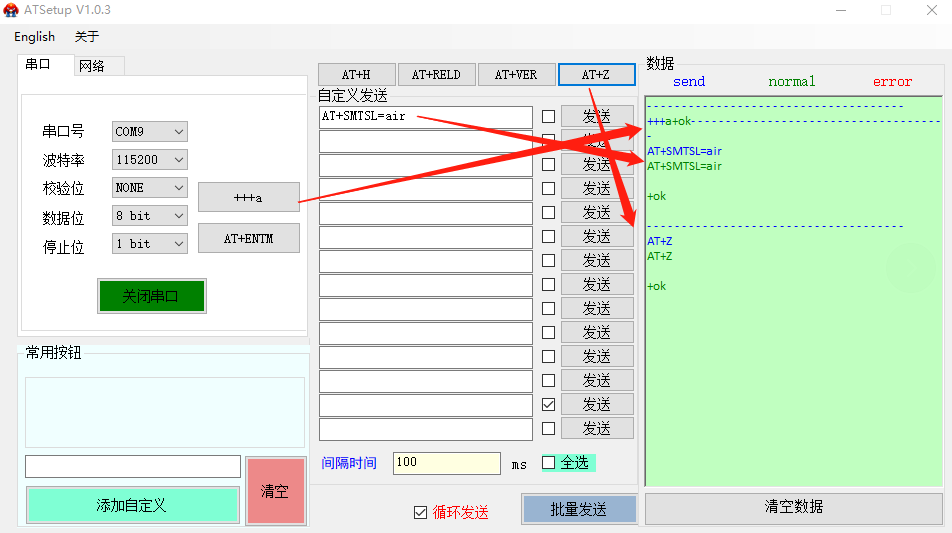

(1) 將模塊焊接到測試底板上，測試板串口連接電腦串口，打開小紅人AT配置軟件，模塊串口默認波特率115200、校驗位none、數據位8、停止位1。

(2) 點擊打開串口、點擊“+++a”,串口返回“a+ok”，說明模塊已經進入配置狀態，發送“AT+SMTSL=air”,返回“+ok”后說明配置參數成功， 發送“AT+Z”重啟模塊時配置生效。

(3) 拉低模塊的 Reload 引腳 0.5-3 秒或使用AT+SMTLK指令讓模塊，模塊進入 Simple Config/Airkiss 配置狀態，或使用AT+SMTLK指令讓模塊，等待手機推送路由信息。

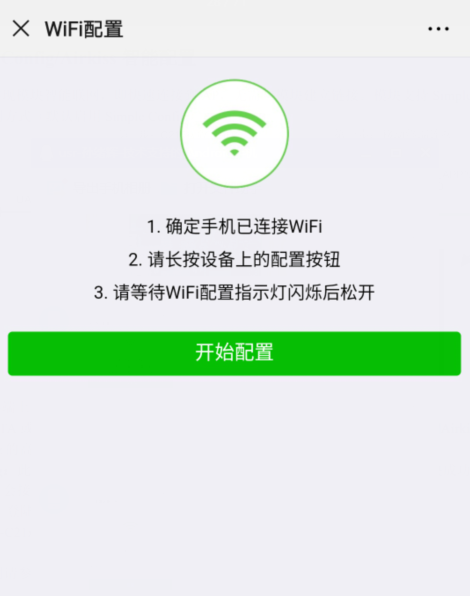

(4) 手機連接要給模塊配置的wifi, 微信Airkiss功能點擊“開始配置”。

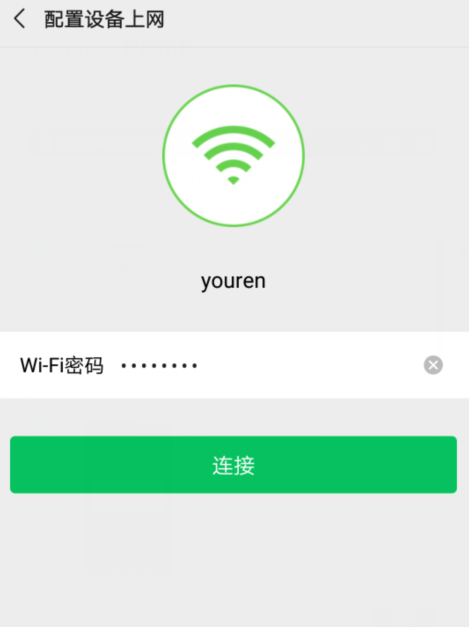

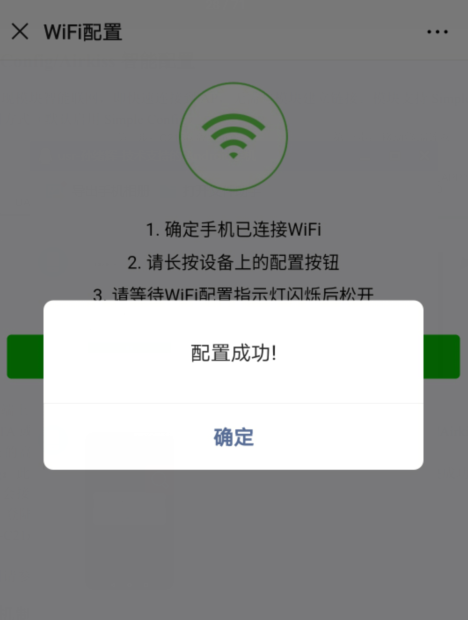

(5) 配置wifi密碼，點擊配置， 等待一會配置提示配置成功。

其他測試案例：

C216基本測試案例：http://www.ggxxsw.cn/Faq/458.html

C216連接路由器通信案例：http://www.ggxxsw.cn/Faq/486.html
