   USR-Wifi-ABC系列模塊，在外網通過手機網絡串口助手控制wifi模塊。

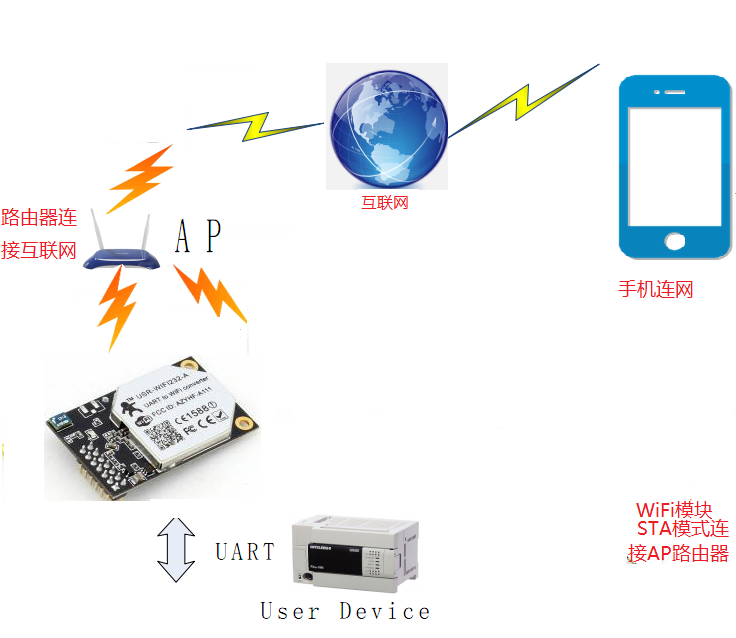

    連接要求：

    Wifi模塊設置為STA模式，模塊連到路由器，路由器可以直接上網

    具體步驟：

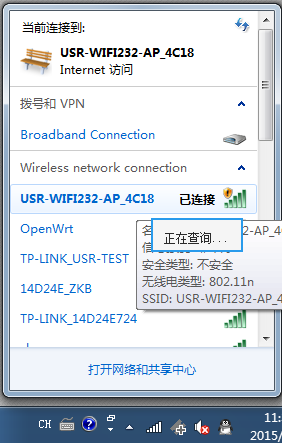

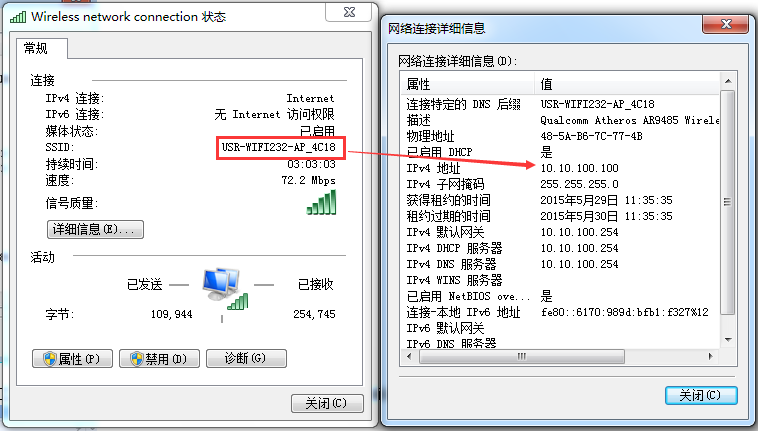

    1：模塊默認為AP模式下，在電腦上搜索HF-A11xAP的SSID。電腦連接上模塊的SSID。

并查看模塊分配的電腦IP地址。

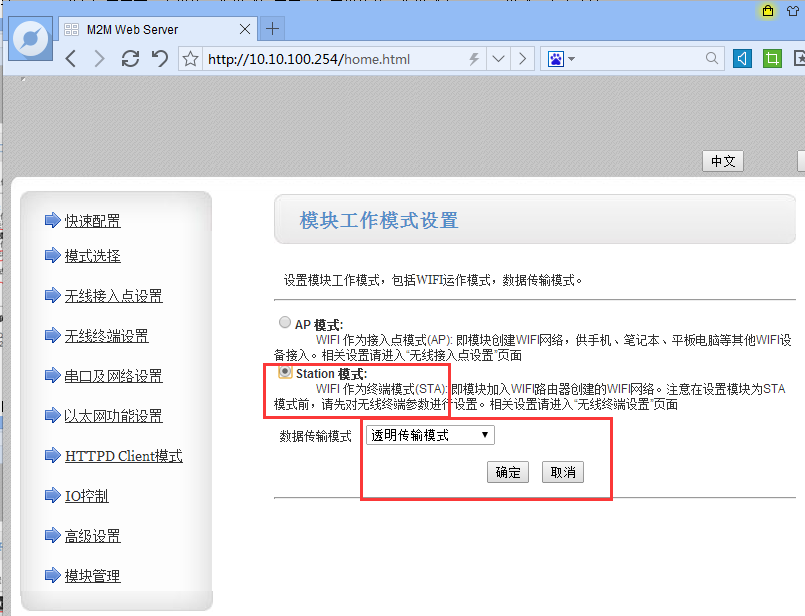

 2：在電腦瀏覽器上輸入10.10.100.254.用戶名和密碼都是默認admin。進入設置界面，在模塊工作模式設置里，設置模塊的工作模式為station模式，點擊確認。

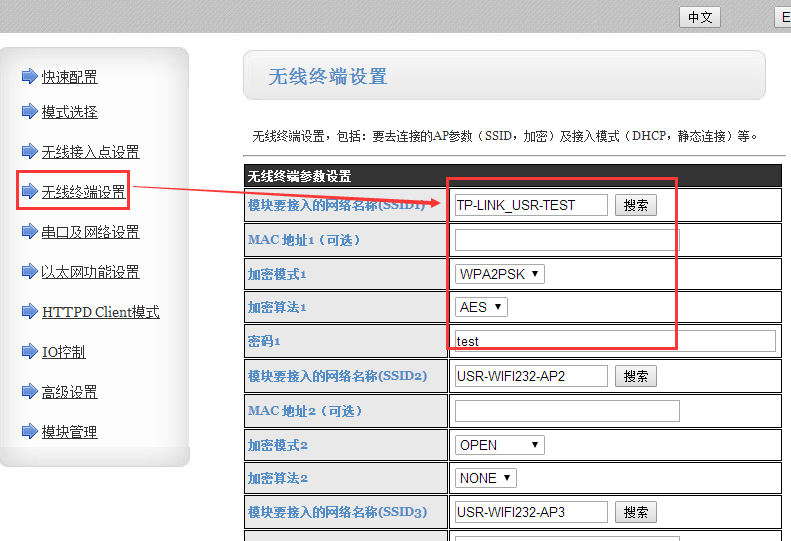

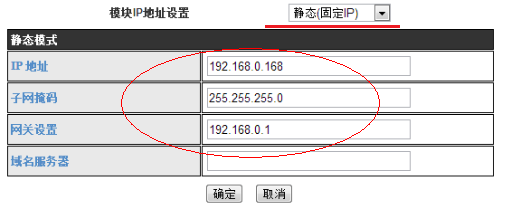

    3：設置模塊連入無線路由器。在無線終端設置中，搜索要連的路由器的SSID ，確認后，輸入無線密碼，點擊確認。模塊IP地址設置為靜態IP.

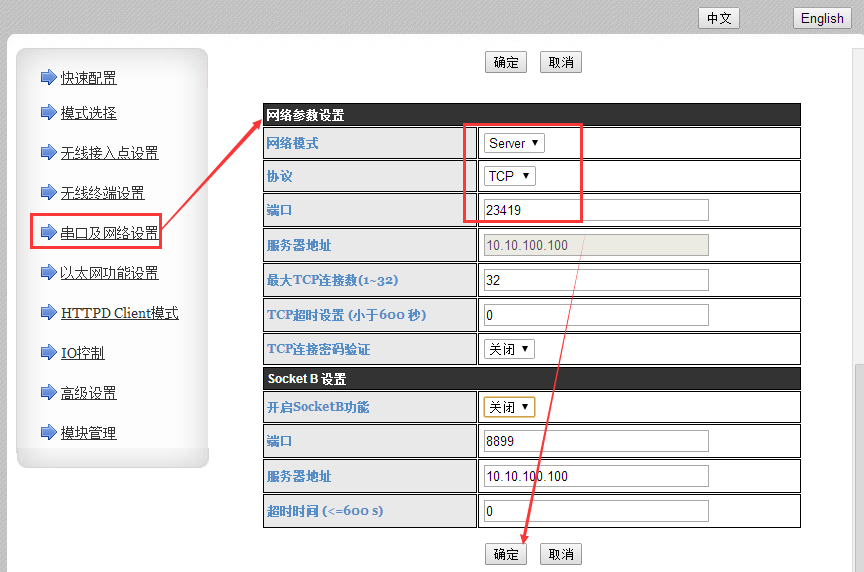

    4：在串口及其他設置中，串口設置根據用戶設備更改設置。在網絡參數設置中，網絡模式設置為TCP Server .端口號設置為23419。點擊確認

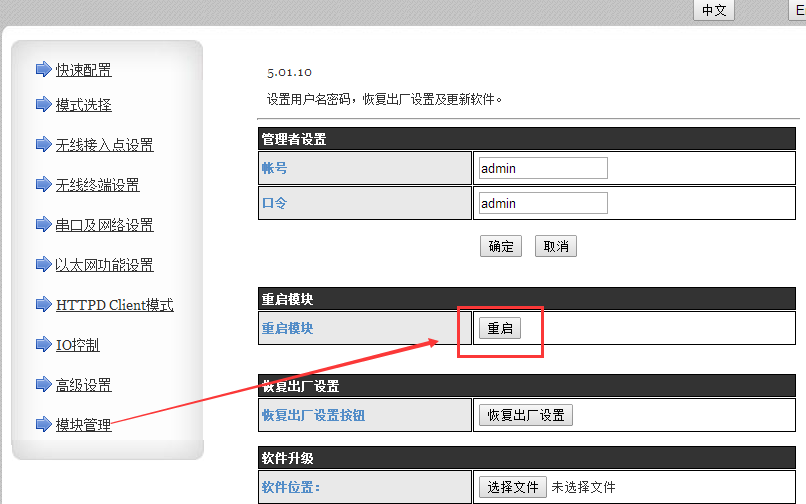

   5：模塊重啟之后連入路由器。

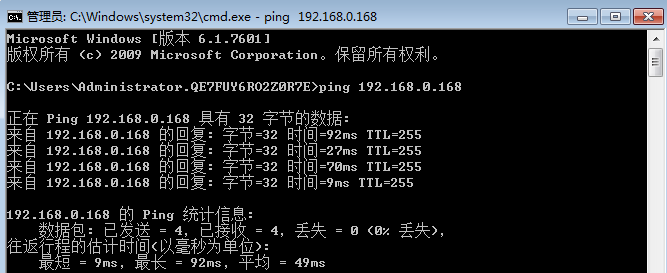

    檢測模塊是否連入路由器，電腦ping模塊地址

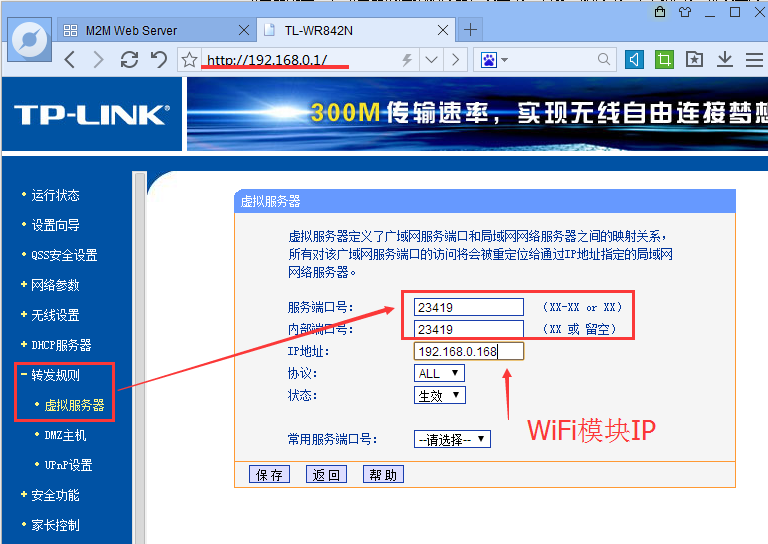

    6：路由器配置：在路由器的虛擬服務器，設置端口映射。服務端口和內部端口都設置為23419

IP地址為192.168.0.168.即模塊的IP.

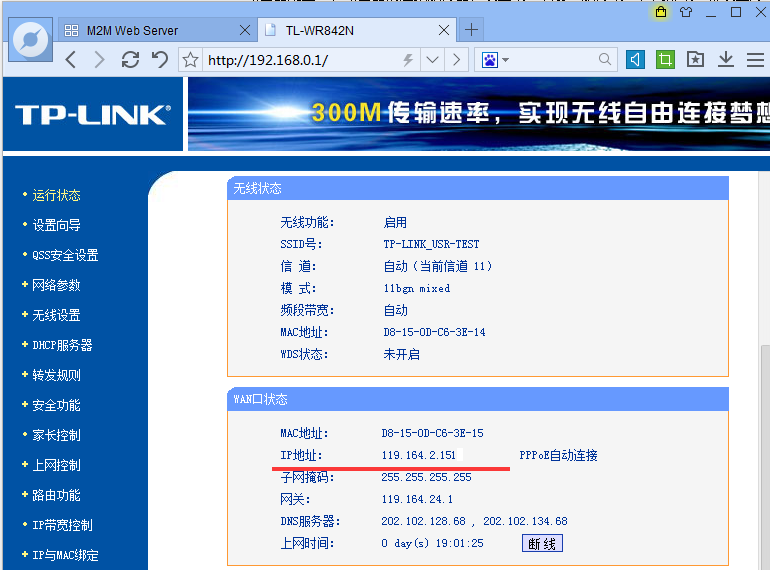

   查看路由器的公網IP：WAN狀態的IP地址。（WAN口地址必須是公網IP，用戶可以在百度IP上查詢一下，是不是公網IP）

    7：手機端設置：

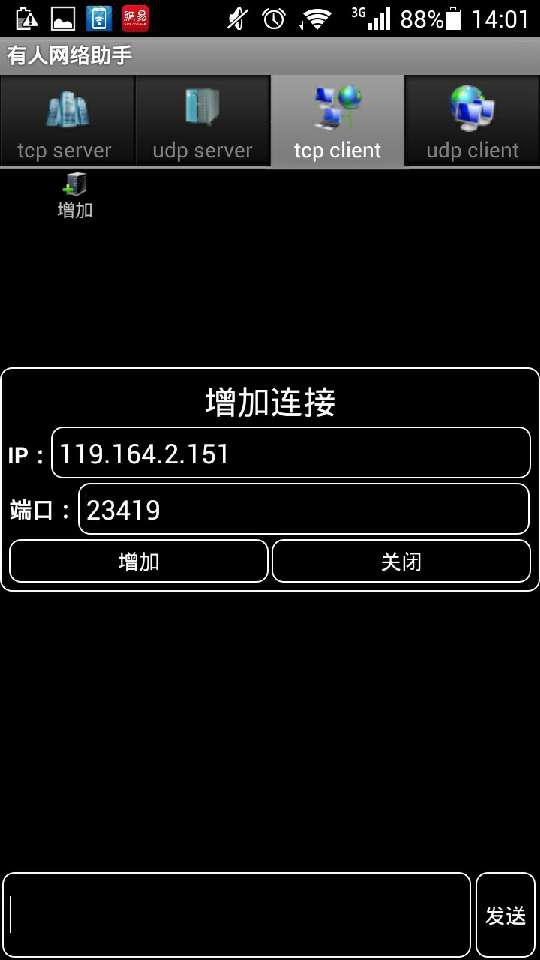

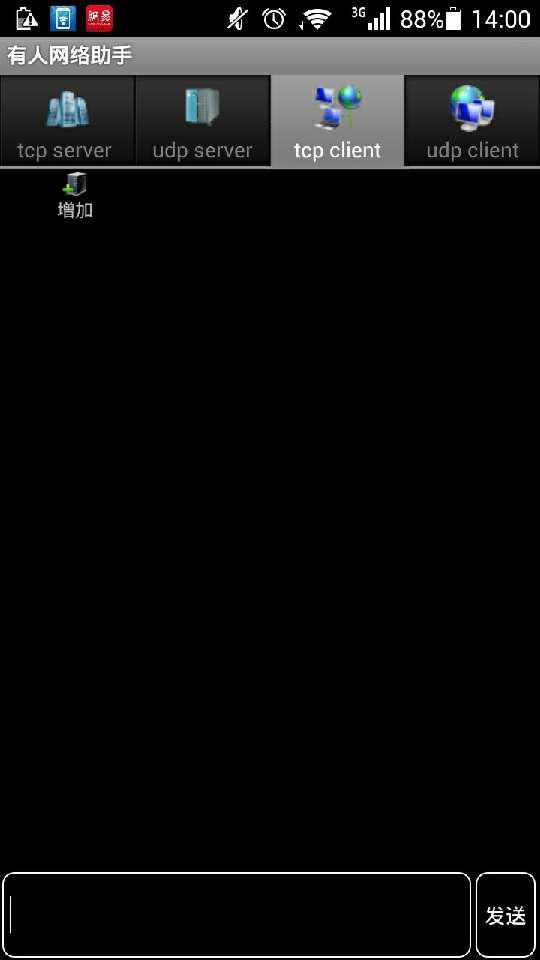

    打開有人網絡助手。Android手機為例：選擇TCP client 模式。點擊增加。

    點擊增加,輸入公網IP，和端口號：

    確認之后連接上。在手機端發送www.ggxxsw.cn。電腦端口串口接收能夠收到數據。

    在電腦端的串口助手發送 濟南有人物聯網， 手機端能夠收到數據。

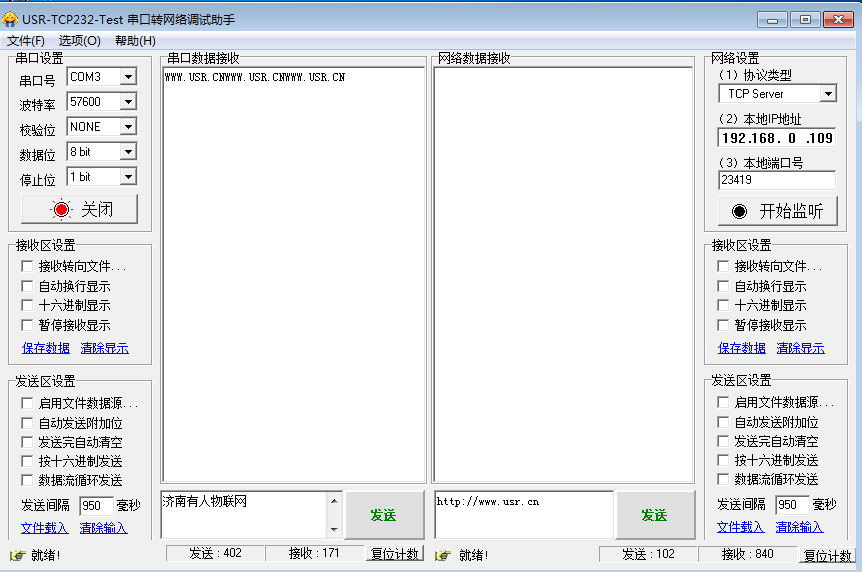

    電腦端發送和接收狀態

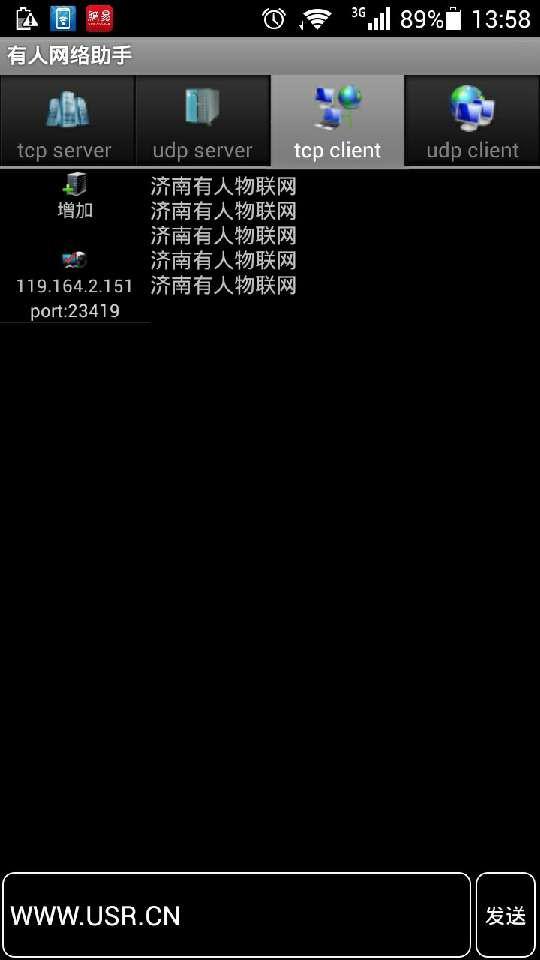

    手機端發送和接收狀態：
