一、實現功能：通過設置可以實現 Modbus 串口協議到 Modbus 網絡協議的轉換
二、實物連接：DR301網線直連PC，串口線直連PC
三、需要的資料：
說明書：http://www.ggxxsw.cn/Down/USR-DR301_V1.0.1.pdf
軟件設計手冊：http://www.ggxxsw.cn/Down/USR-DR301_software_V1.0.1.pdf
四、測試
1、將301(USR-DR301，簡稱 301)的串口通過串口線(或USB 轉串口線)與PC相連接，通過網線將 301 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 301 供電。
2、按路徑：控制面板==>網絡和Internet==>網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。
3、給電腦設置靜態IP，設置成301默認連接的IP:192.168.0.201
4、打開瀏覽器，輸入301的IP：192.168.0.7，賬號密碼均為：admin
瀏覽器進不去：清除瀏覽器緩存，更換瀏覽器，建議使用標準版的谷歌瀏覽器，360瀏覽器開啟兼容模式

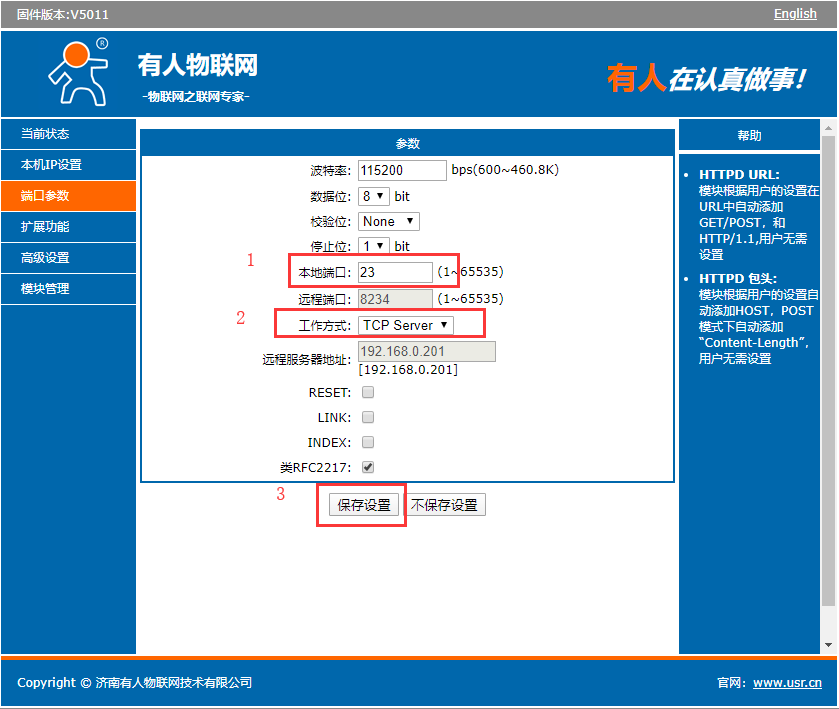

5、在“端口參數”設置處將301的工作模式設置成TCP-Server，本地端口23（端口可設，此處以23為例），設置完成后保存參數。

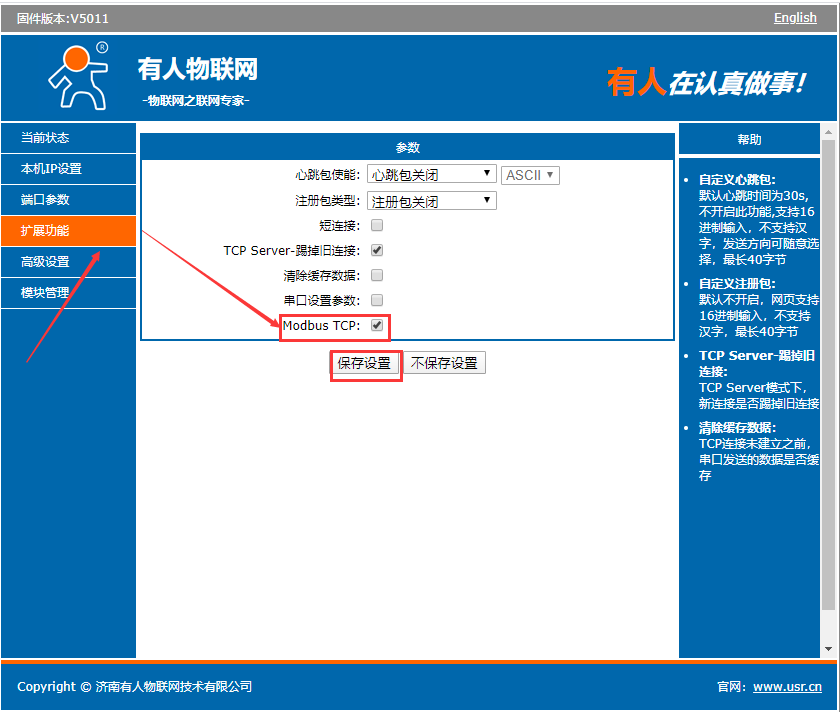

6、在“擴展功能”勾選“Modbus Tcp”,設置完成后點擊“保存設置”。

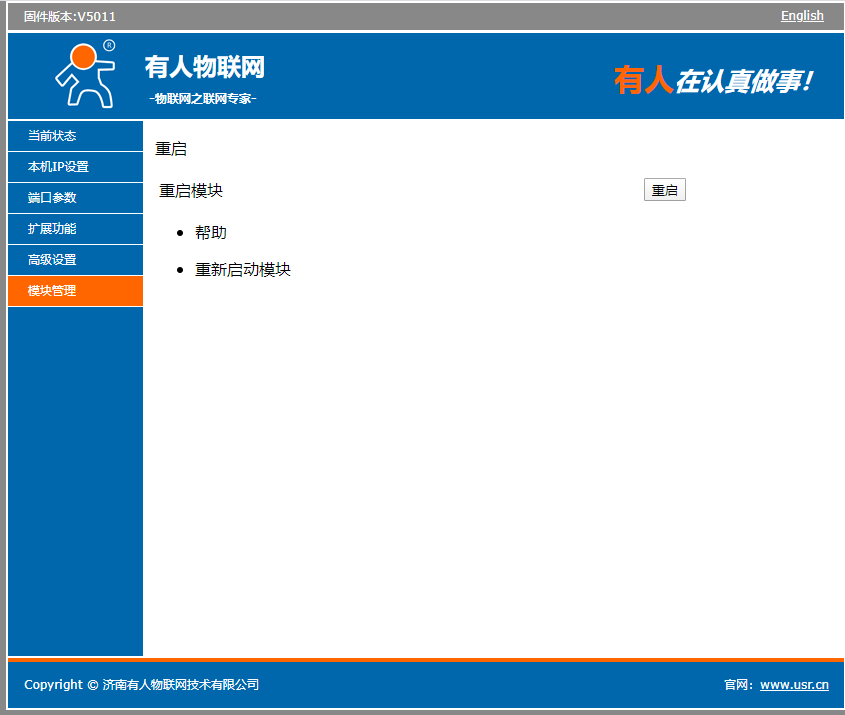

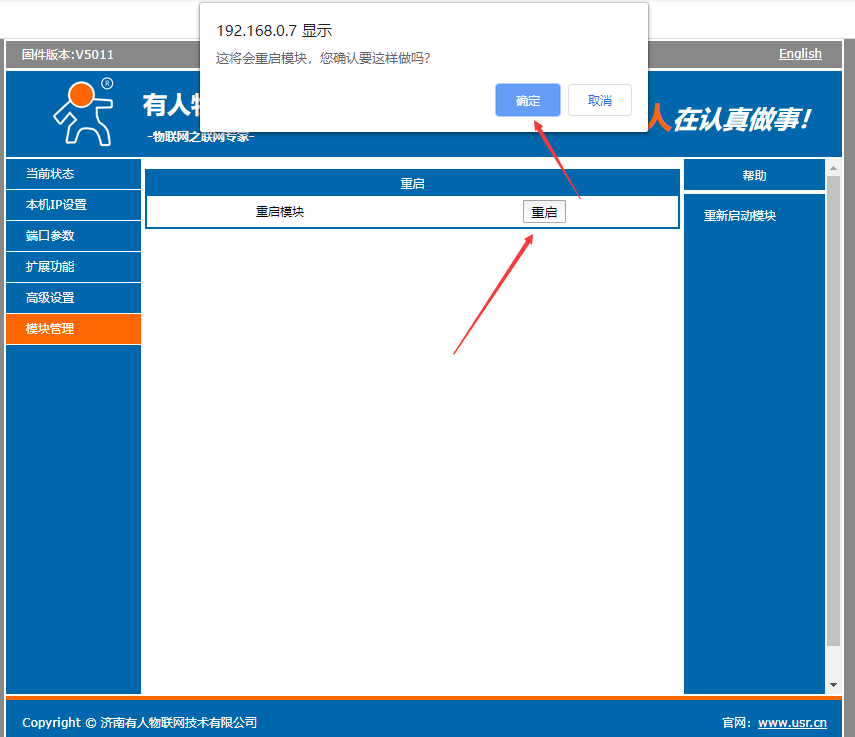

7、在“模塊管理”處重啟模塊。重啟成功之后會提示“重啟成功”。

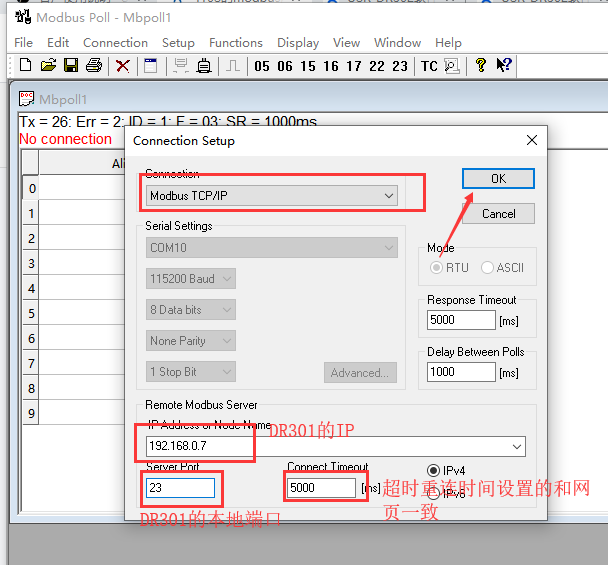

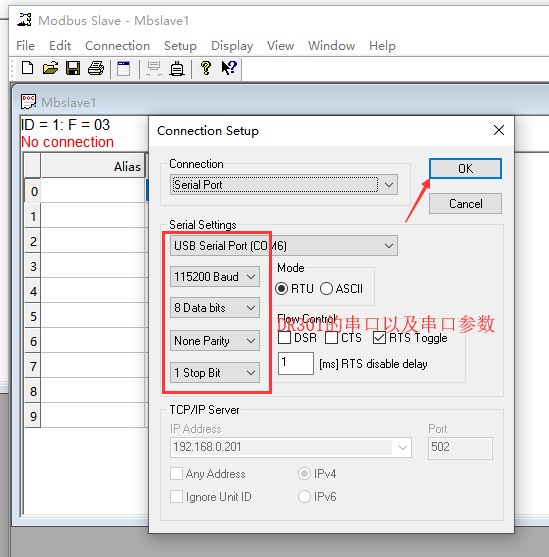

8、打開“slave和poll”軟件，分別設置參數。

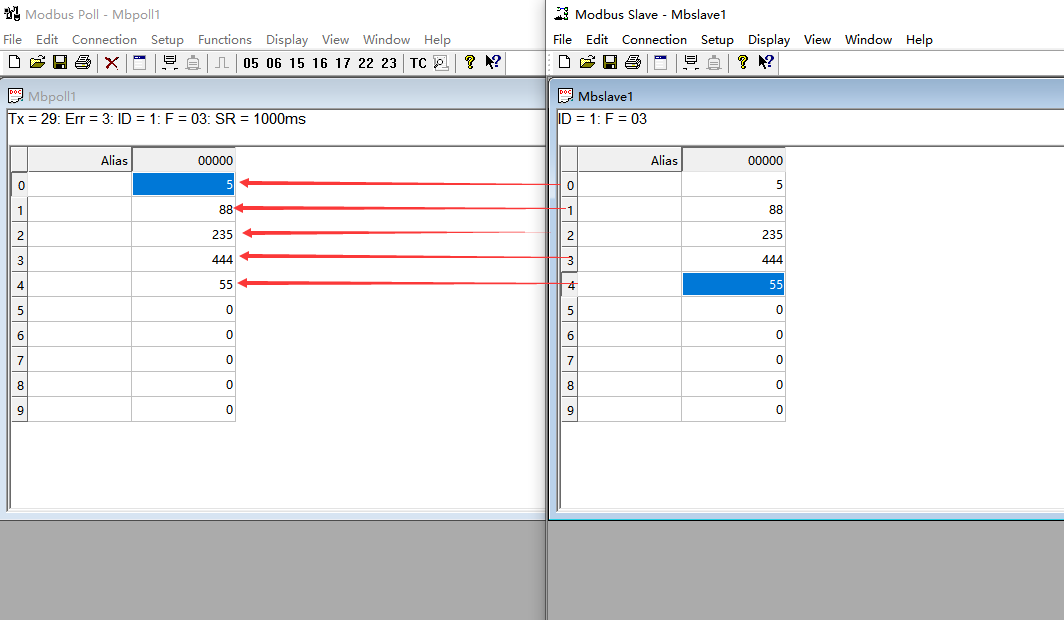

9、測試結果如下：
-20241213094735.png)
