1、資料下載：
導軌式WIFI串口服務器 USR-DR404 產品介紹：http://www.ggxxsw.cn/Product/289.html
軟件設計手冊：http://www.ggxxsw.cn/Download/894.html
說明書：http://www.ggxxsw.cn/Download/895.html
硬件設計手冊：http://www.ggxxsw.cn/Download/828.html
規格書：http://www.ggxxsw.cn/Download/829.html
串口AT指令配置軟件下載鏈接：http://www.ggxxsw.cn/Download/707.html
USR-TCP232-Test有人網絡調試助手軟件下載鏈接（串口調試助手二合一）：http://www.ggxxsw.cn/Download/27.html
USR-VCOM 虛擬串口軟件下載鏈接http://www.ggxxsw.cn/Product/72.html
2、準備工作：
注意：在開始測試之前，一定要把電腦上的防火墻關閉，退出殺毒軟件；在適配器設置中禁用本地網卡、VPN、虛擬機以及其他的網絡設備。
3、硬件連接：
2個USR-DR404（以下簡稱DR404）使用端子供電，注意DR404端子 + 接電源正，DR404端子 -接電源負。電源供電范圍使用DC：5-36V 。
串口接線，調試可以使用USB-RS485串口線去接線。DR404的485端子A接USB-RS485的A，DR404的485端子B接USB-RS485的B。注意：如果接客戶485設備，設備有GND，地線接端子的G。
USR-DR404安裝wifi天線，棒狀wifi天線。
接線如下圖：
4、登錄網頁：

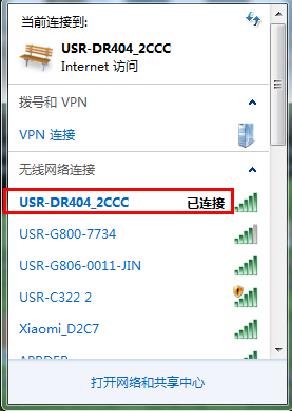

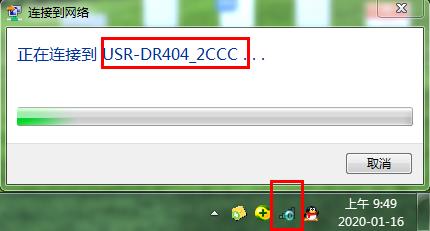

USR-DR404出廠默認是AP模式，電腦無線網卡去搜索USR-DR404的wifi。
舉例USR-DR404_2CCC，熱點名稱是產品名+下劃線+MAC后4位。MAC可以用產品右側貼膜標簽上看到，MAC：9CA525A12CCC。

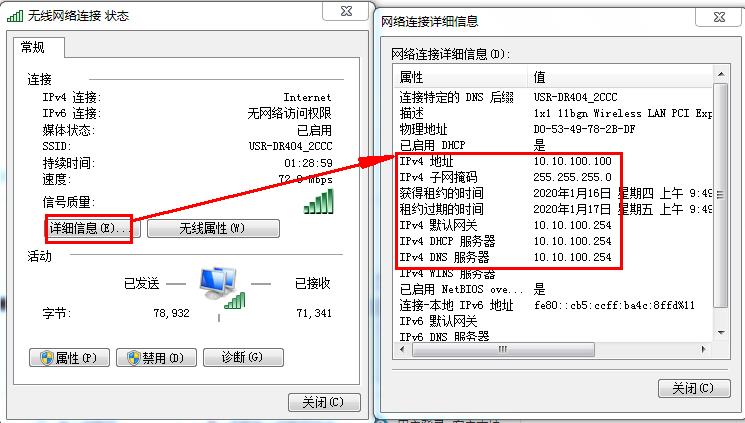

可以通過無線網絡連接，去查看狀態，點擊詳細信息，就可以看到電腦連接USR-DR404，電腦的IP是10.10.100.100。

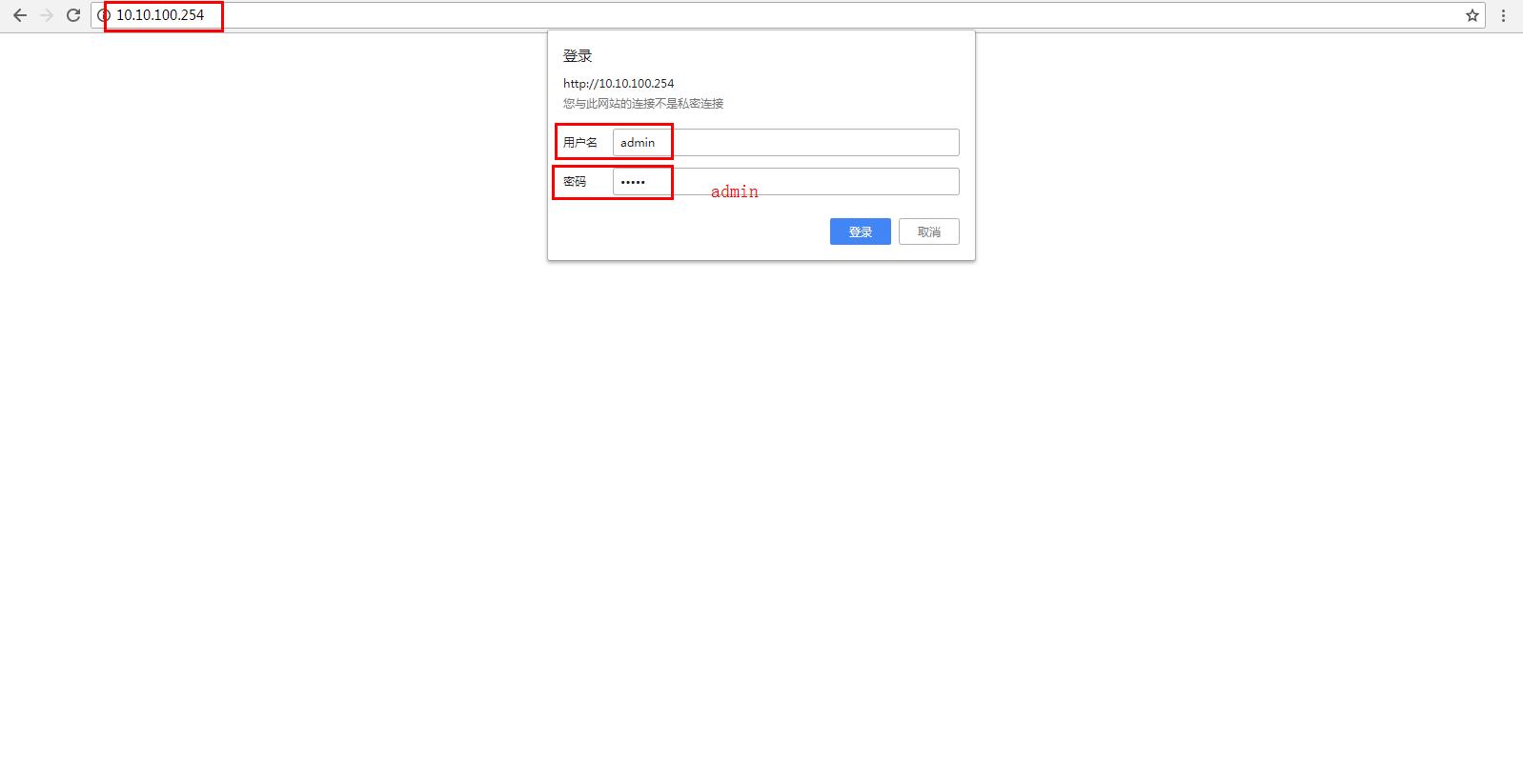

USR-DR404默認IP是10.10.100.254，用這個IP，在瀏覽器輸入，進入USR-DR404的內置網頁，可以對DR404進行參數查看和參數配置。登錄用戶名和密碼都是admin。
5、第一個USR-DR404配置AP模式參數：

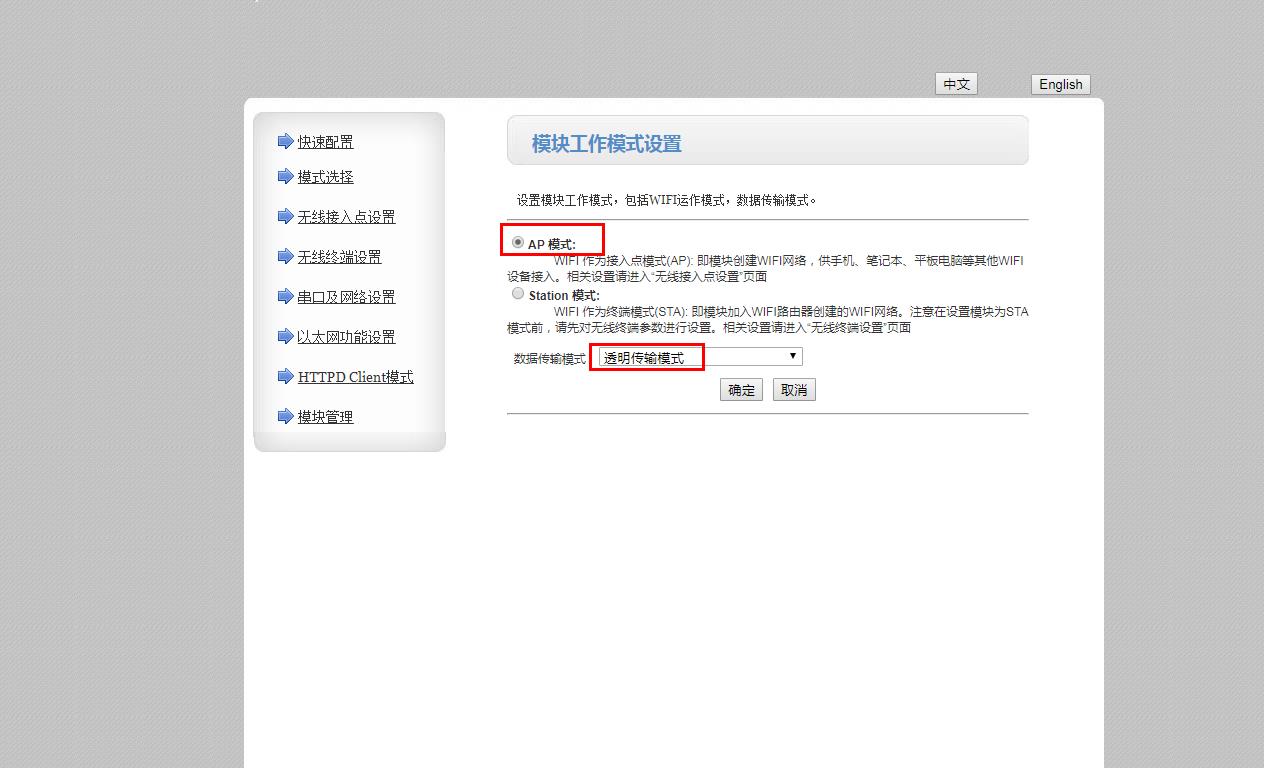

在網頁上將工作模式設置為AP模式，保存參數。DR404 IP默認10.10.100.254。

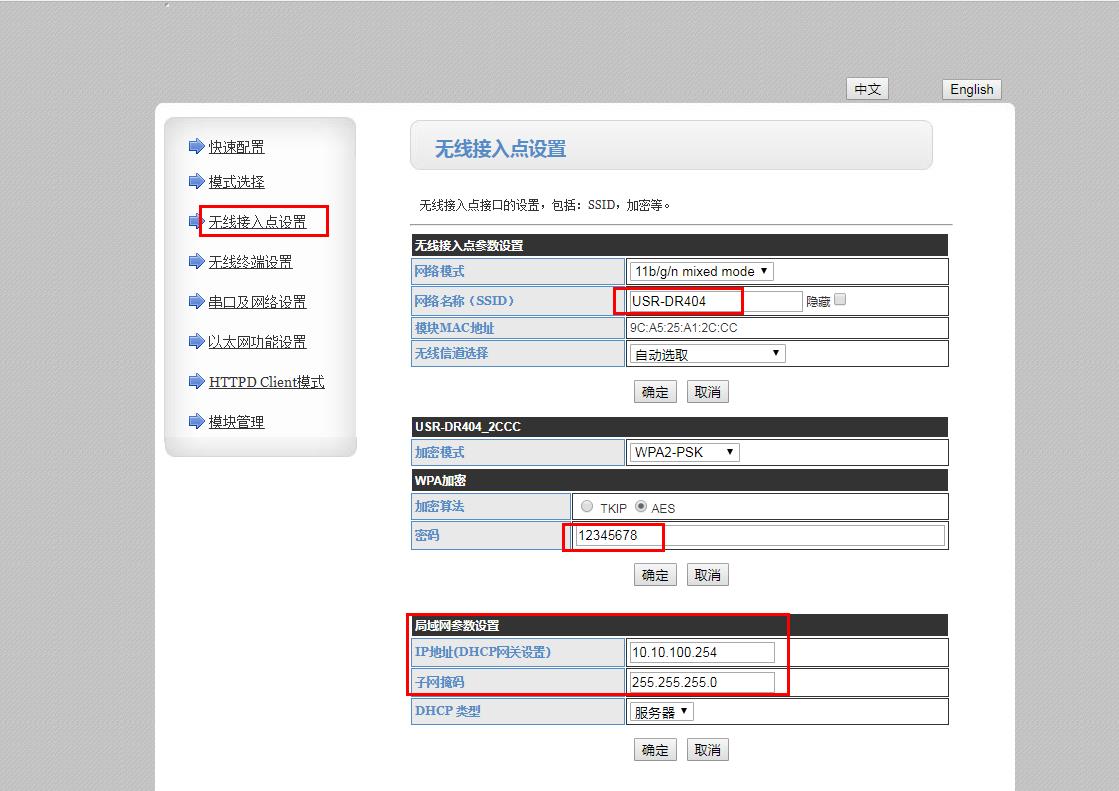

在網頁無線接入點設置，設置USR-DR404，密碼12345678。

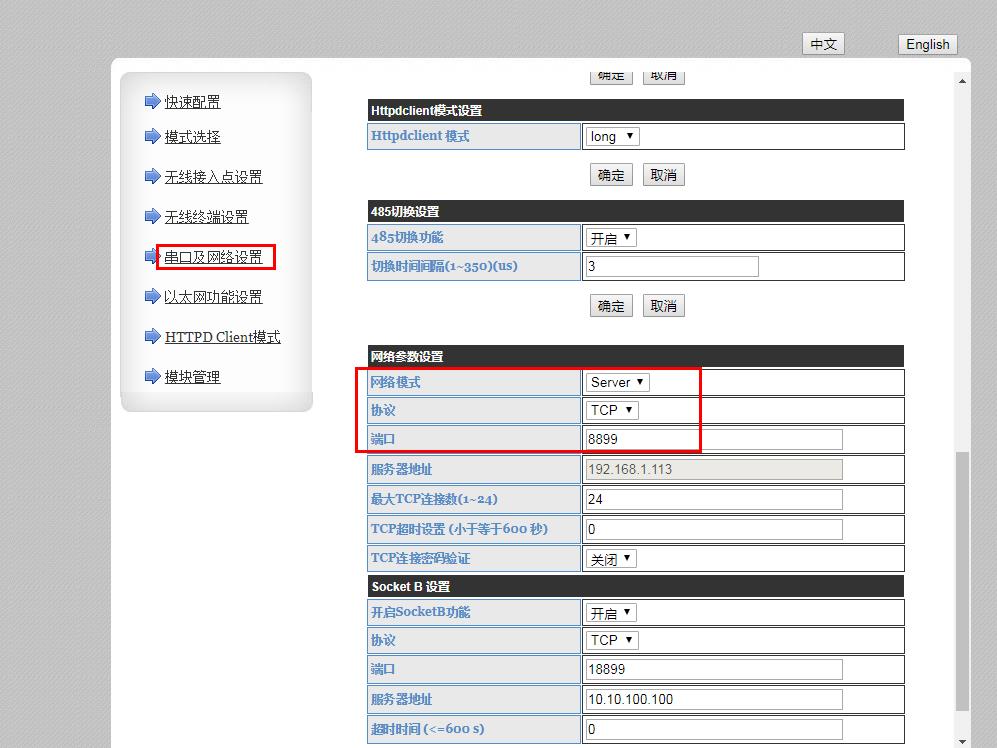

在串口及網絡設置，設置串口參數，設置工作模式設置TCP server模式。本地端口8899。
6、第二個USR-DR404配置STA模式參數：

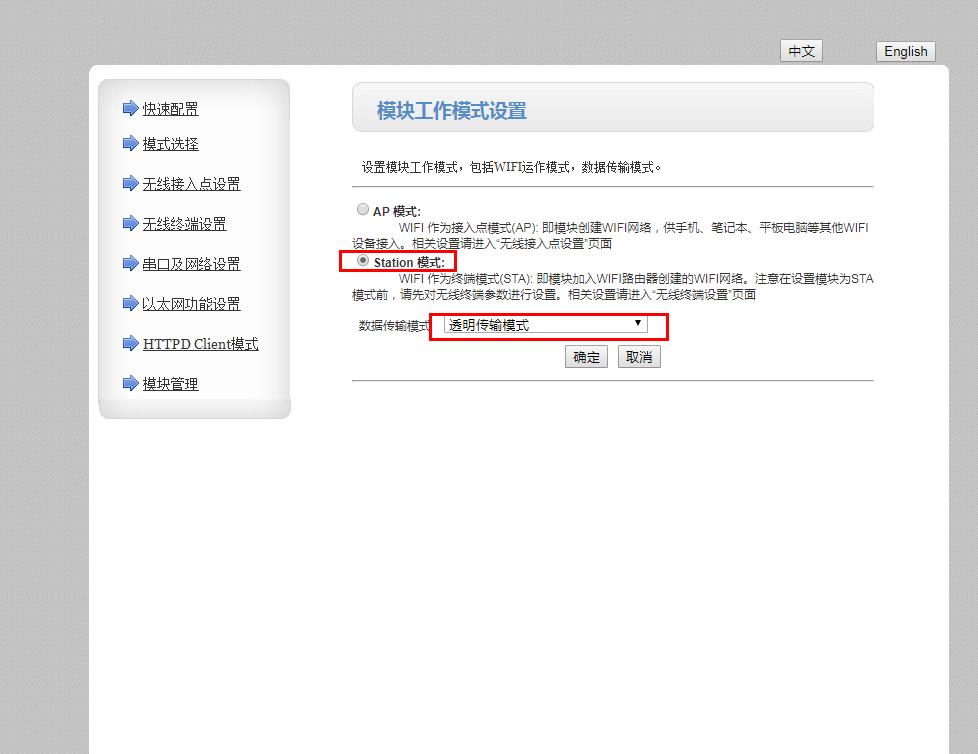

在網頁上將工作模式設置為STA模式，保存參數。

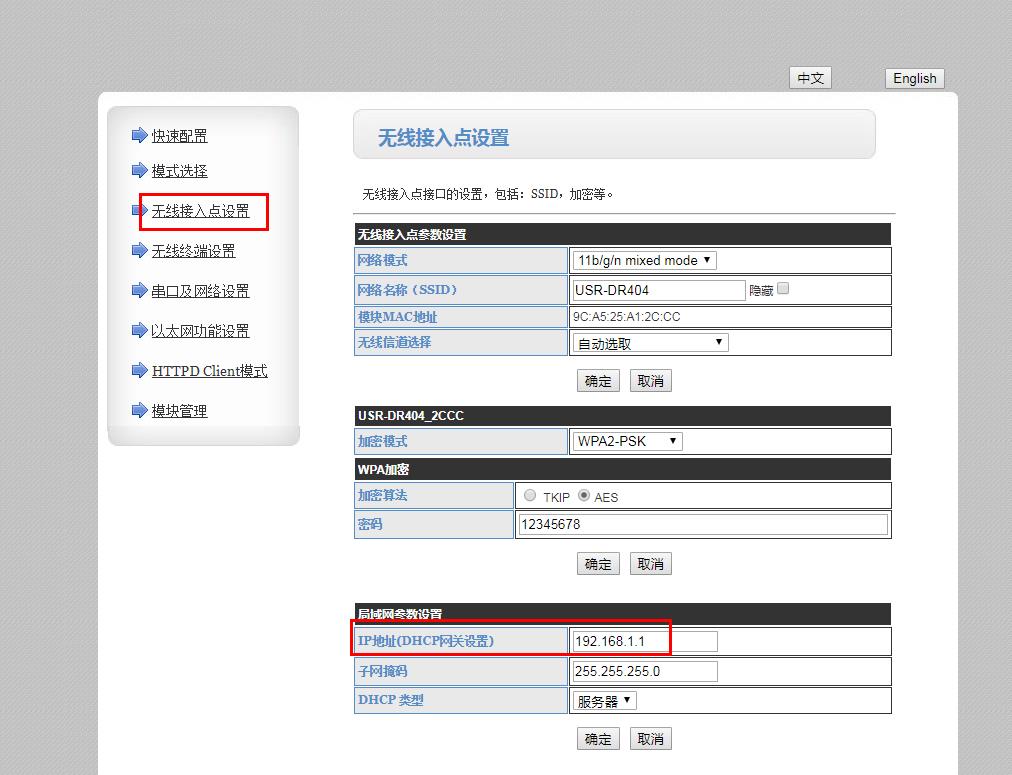

在網頁無線接入點設置，局域網參數設置，IP地址將10.10.100.254改成192.168.1.1。

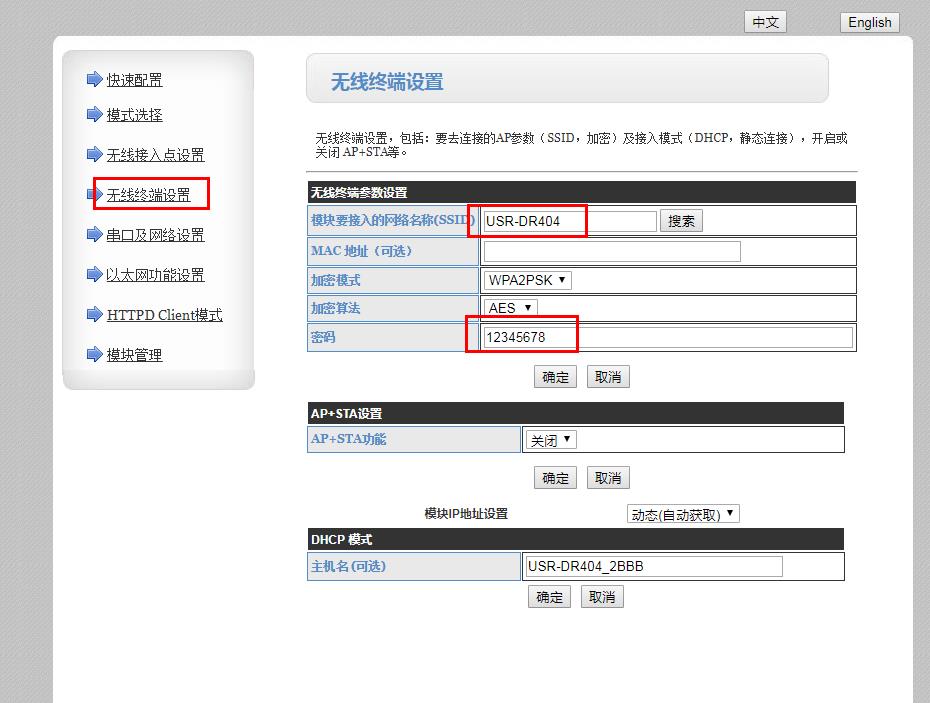

在網頁無線終端設置，SSID填做AP DR404的名稱，密碼填AP DR404的密碼。

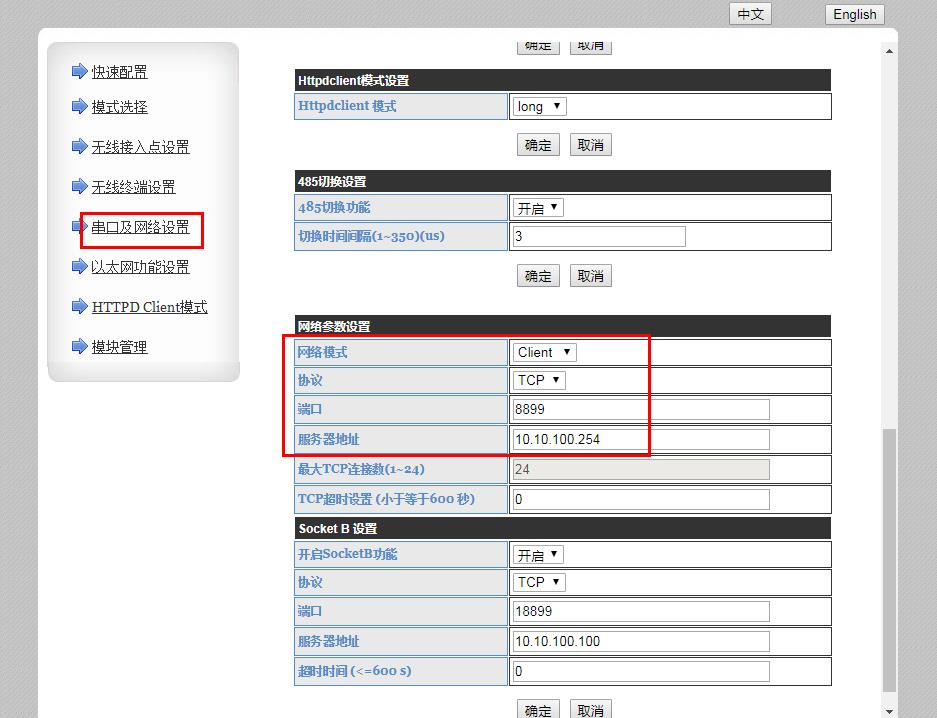

在串口及網絡設置，設置串口參數，設置工作模式設置TCP client模式。本地端口8899。
服務器地址填做AP DR404的IP。
7、數據傳輸：

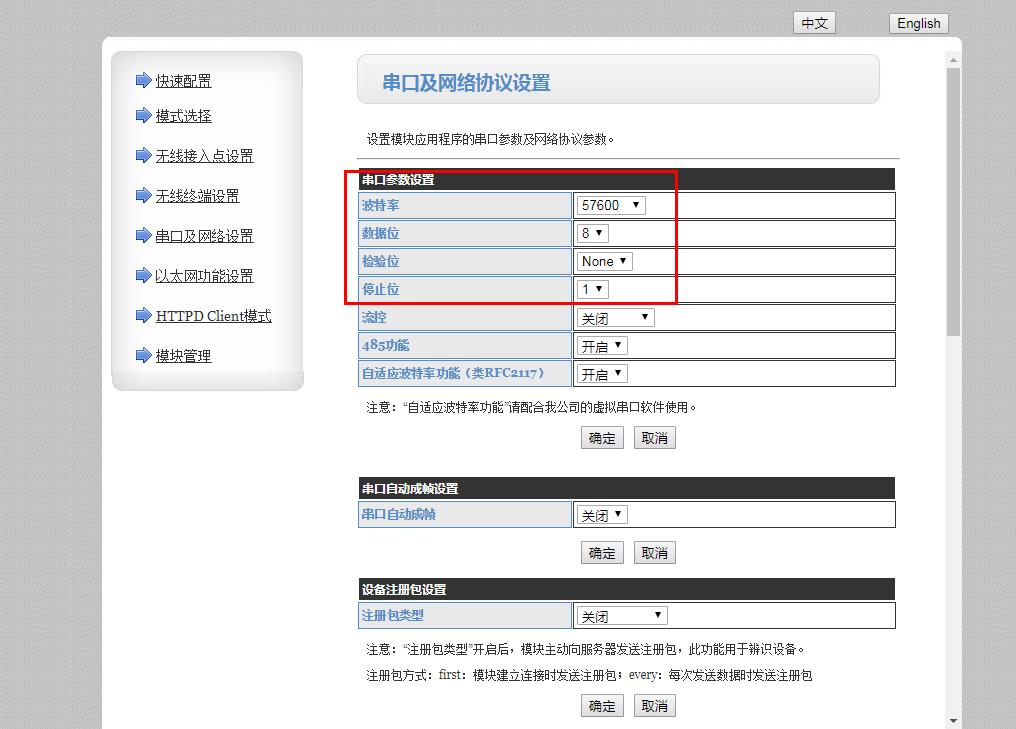

USR-DR404默認串口參數是57600，NONE，8,1

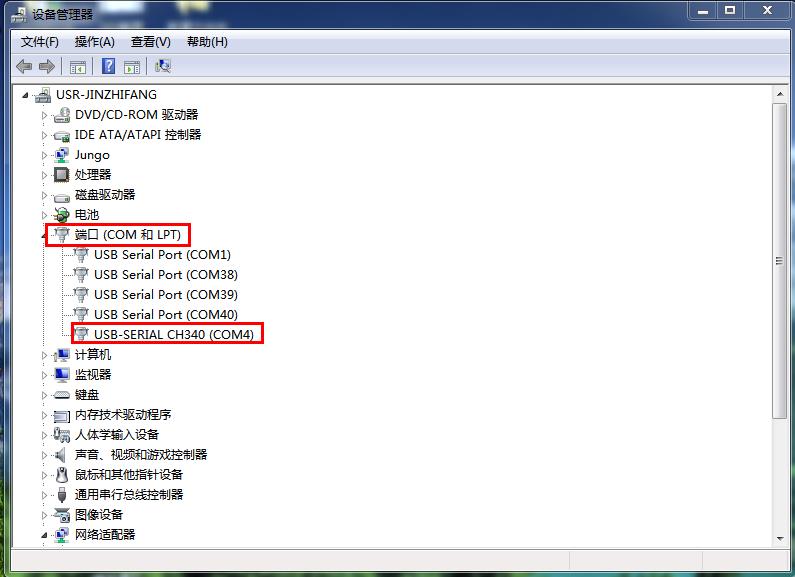

將兩個USB-RS485串口線接電腦USB口，在電腦上設備管理器中，查看USB-RS485線的串口號，是COM4、COM1。

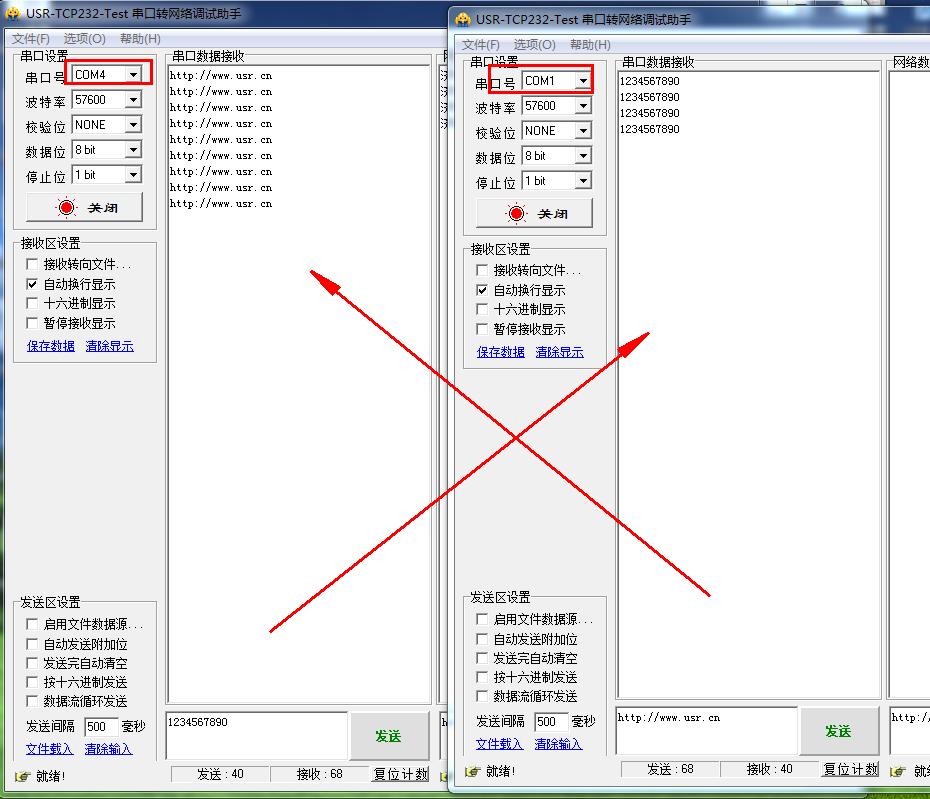

等待兩個DR404的LINK燈亮了之后，用兩個串口助手，分別打開COM1 和COM4
設置波特率參數。
測試相互傳輸數據，實現兩個USR-DR404之間通過wifi連接，實現兩端串口485設備數據互傳。
