說明：用Modbus Slave軟件模擬Modbus RTU協議的串口設備；
數據流向：Modbus Slave軟件----USR-G786-----有人云（組態顯示）
客戶實際應用：Modbus RTU設備---USR-G786---有人云（組態顯示）
硬件連接：使用串口（485或者232）轉USB線將USR-G786與電腦連接起來，USR-G786卡槽內插入可以上網的SIM卡。
USR-G786設置軟件下載地址：http://www.ggxxsw.cn/Download/861.html
USR-G786軟件設計手冊下載地址：http://www.ggxxsw.cn/Download/832.html
具體步驟如下：

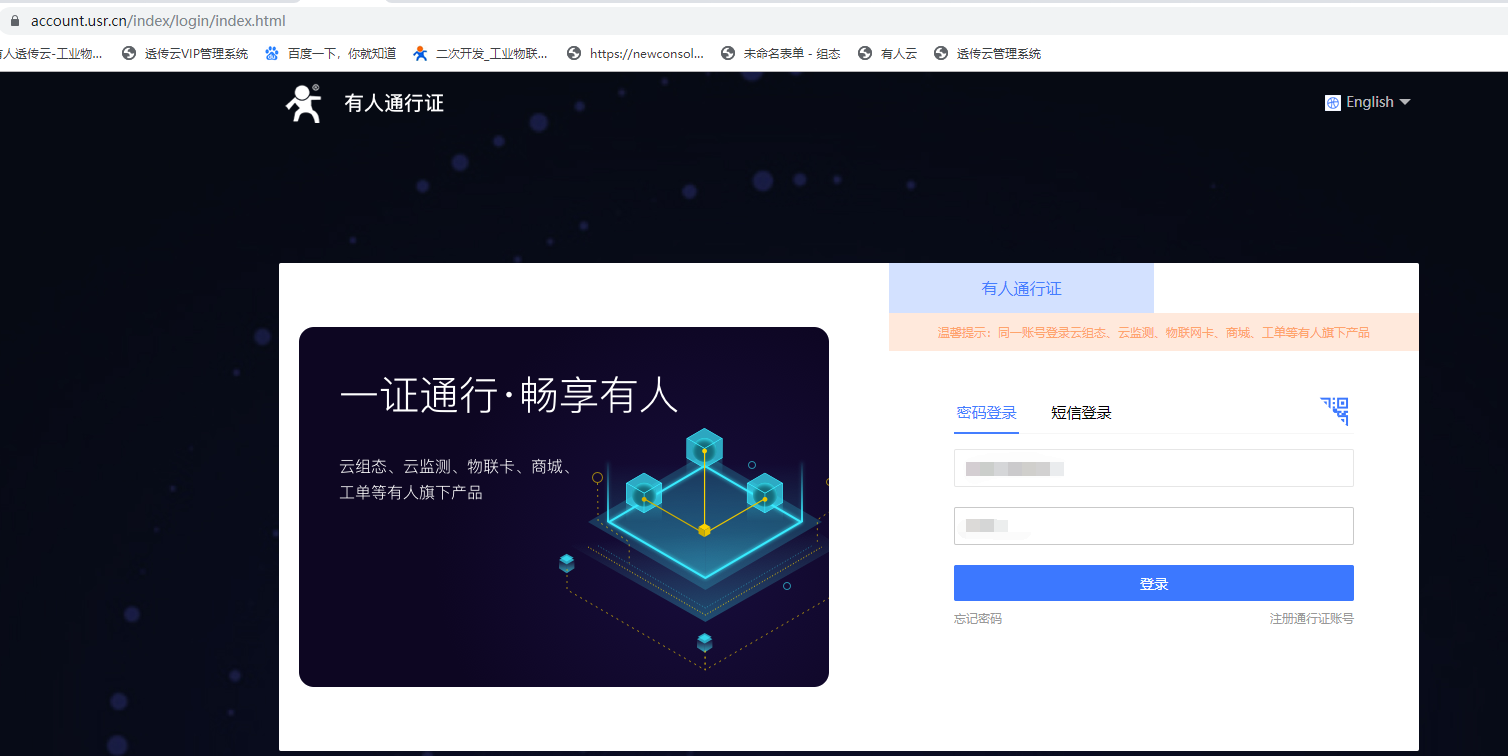

1、登錄有人云（如果沒有賬號先申請通行證）；

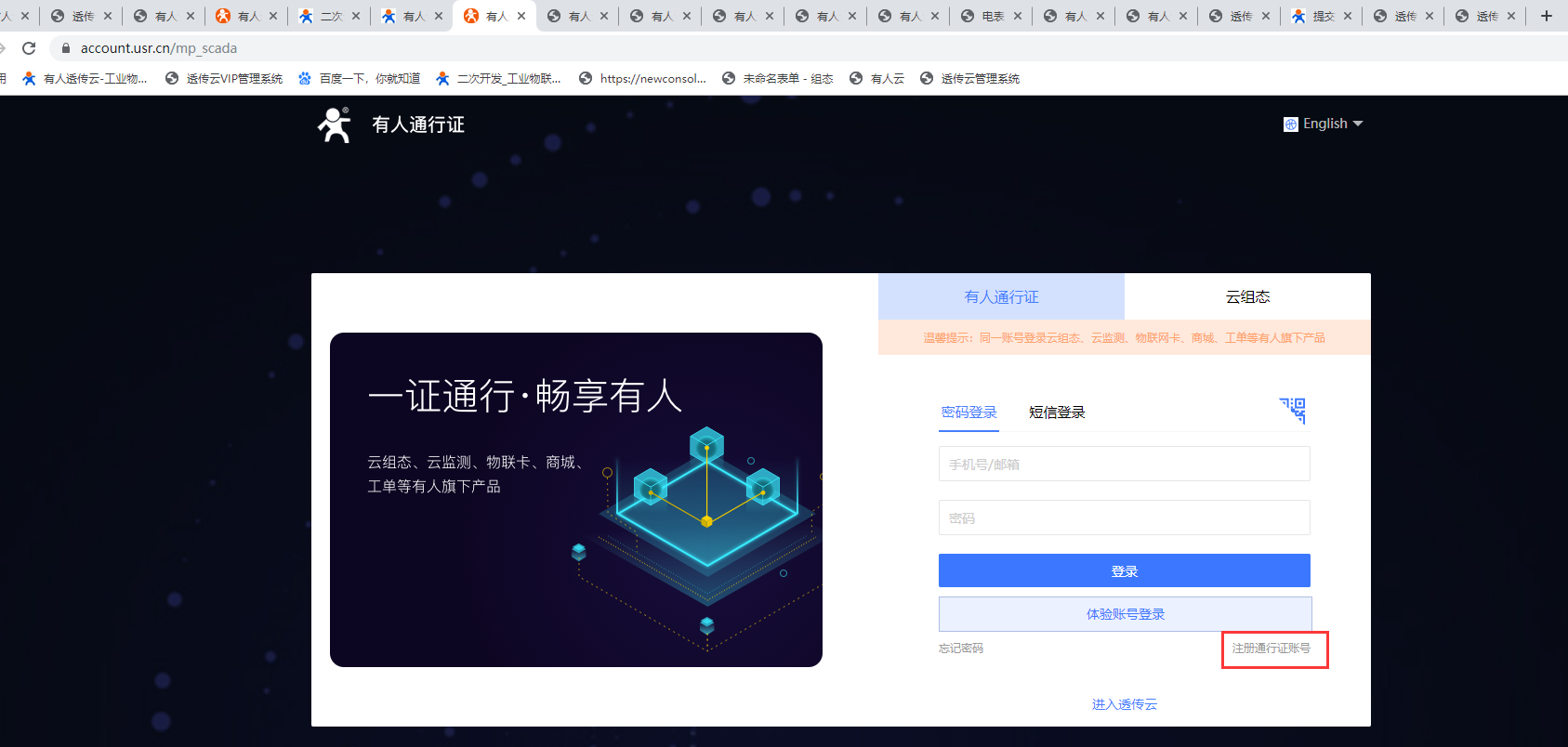

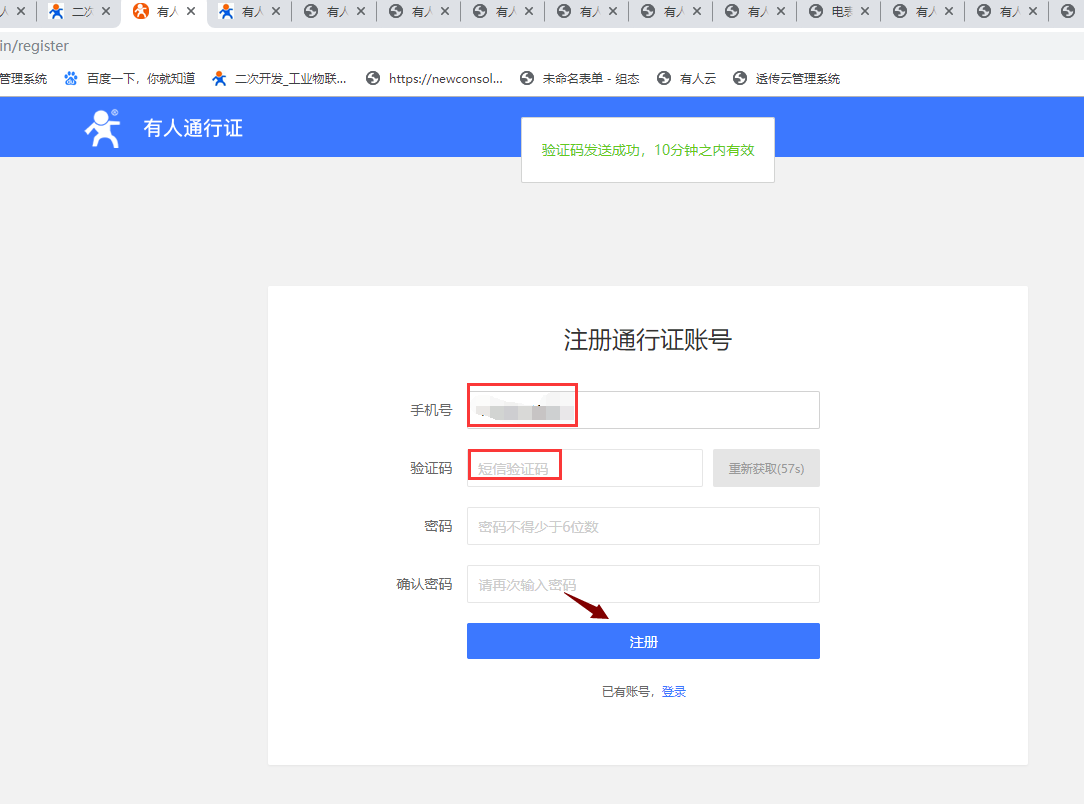

2、目前只能通過手機號來注冊通行證賬戶；
3、注冊完此，由此進入有人云界面；

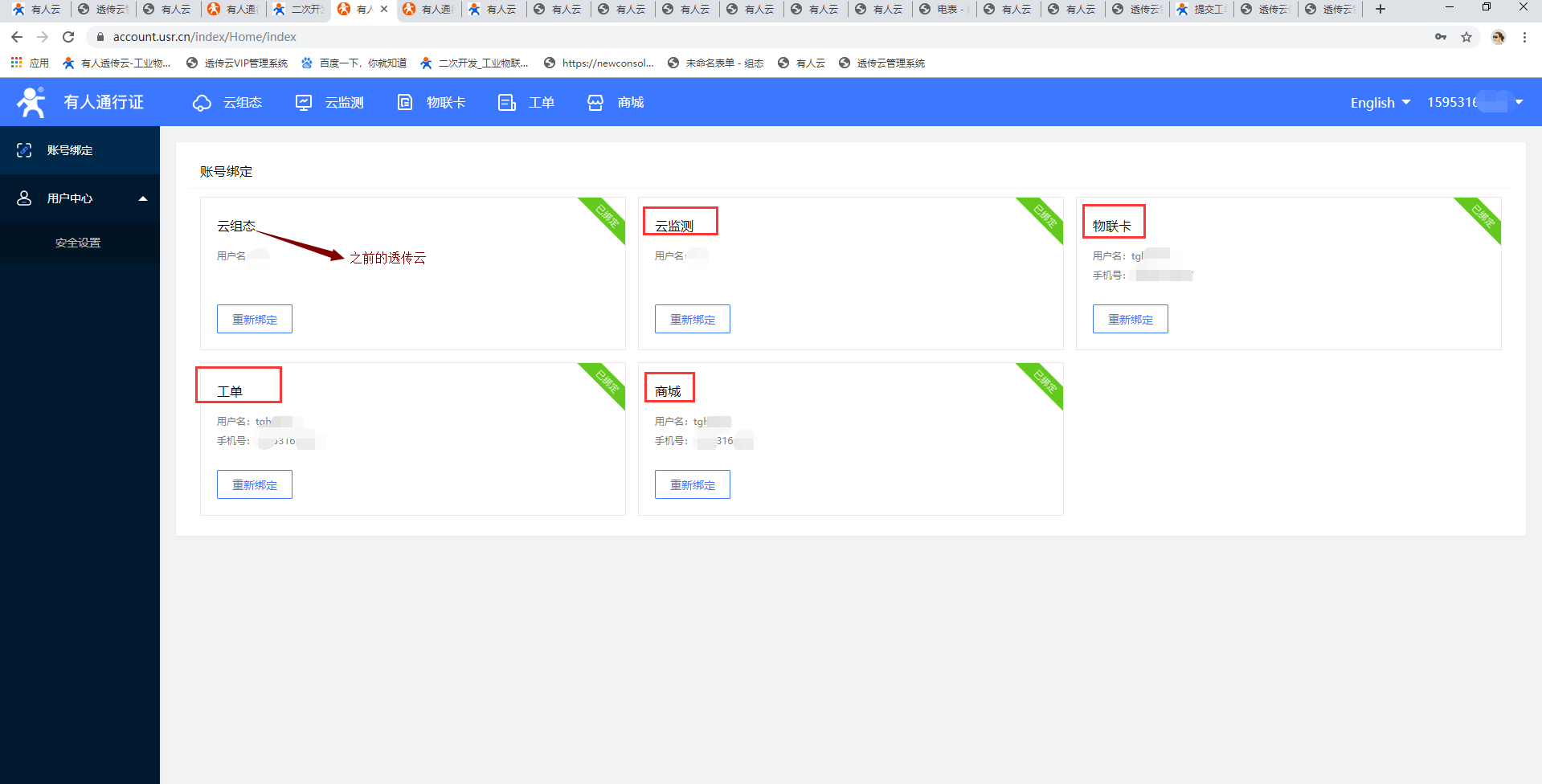

4、可以重新創建云組態，如果以前使用過透傳云可以直接綁定透傳云的賬號，由此界面綁定物聯網卡平臺，工單系統，云監測，和商城；

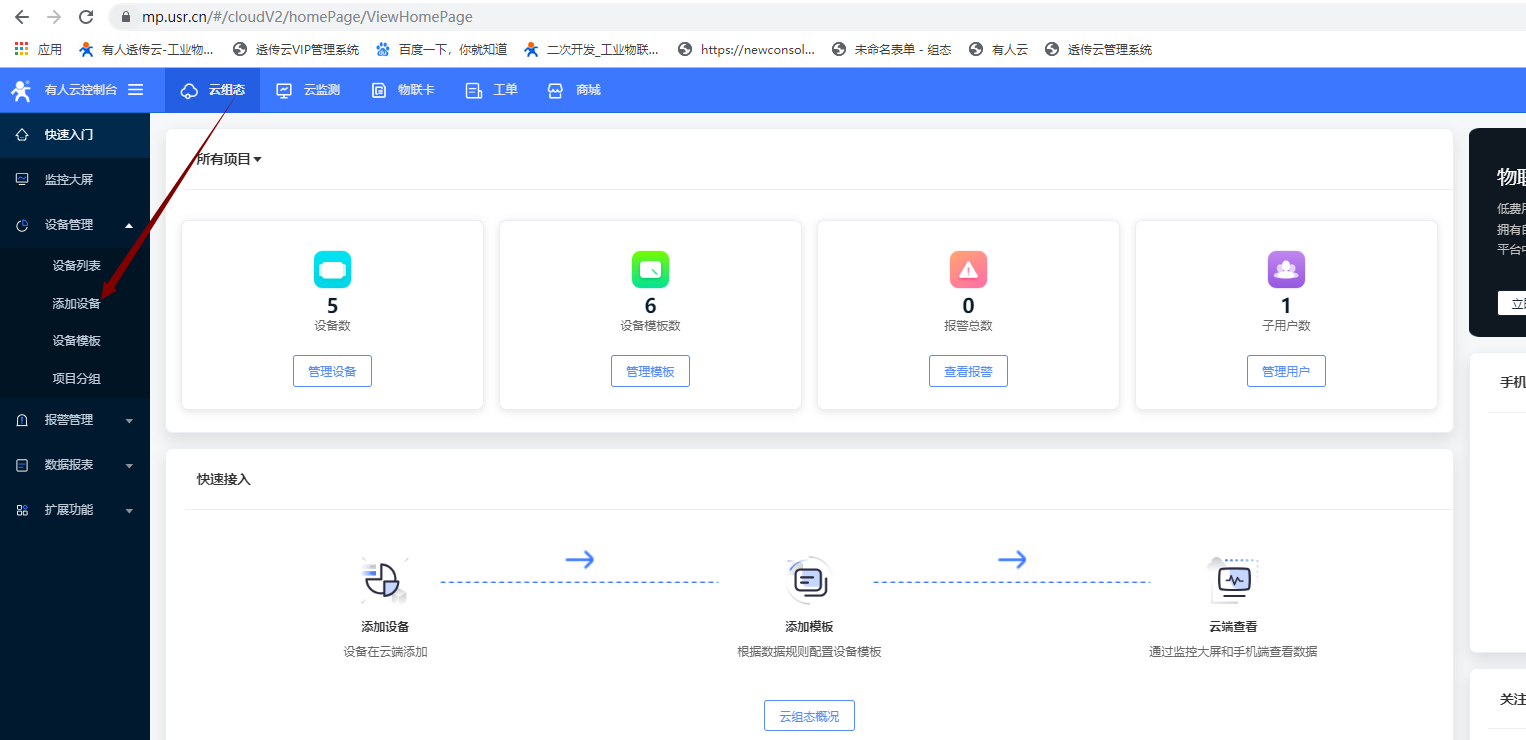

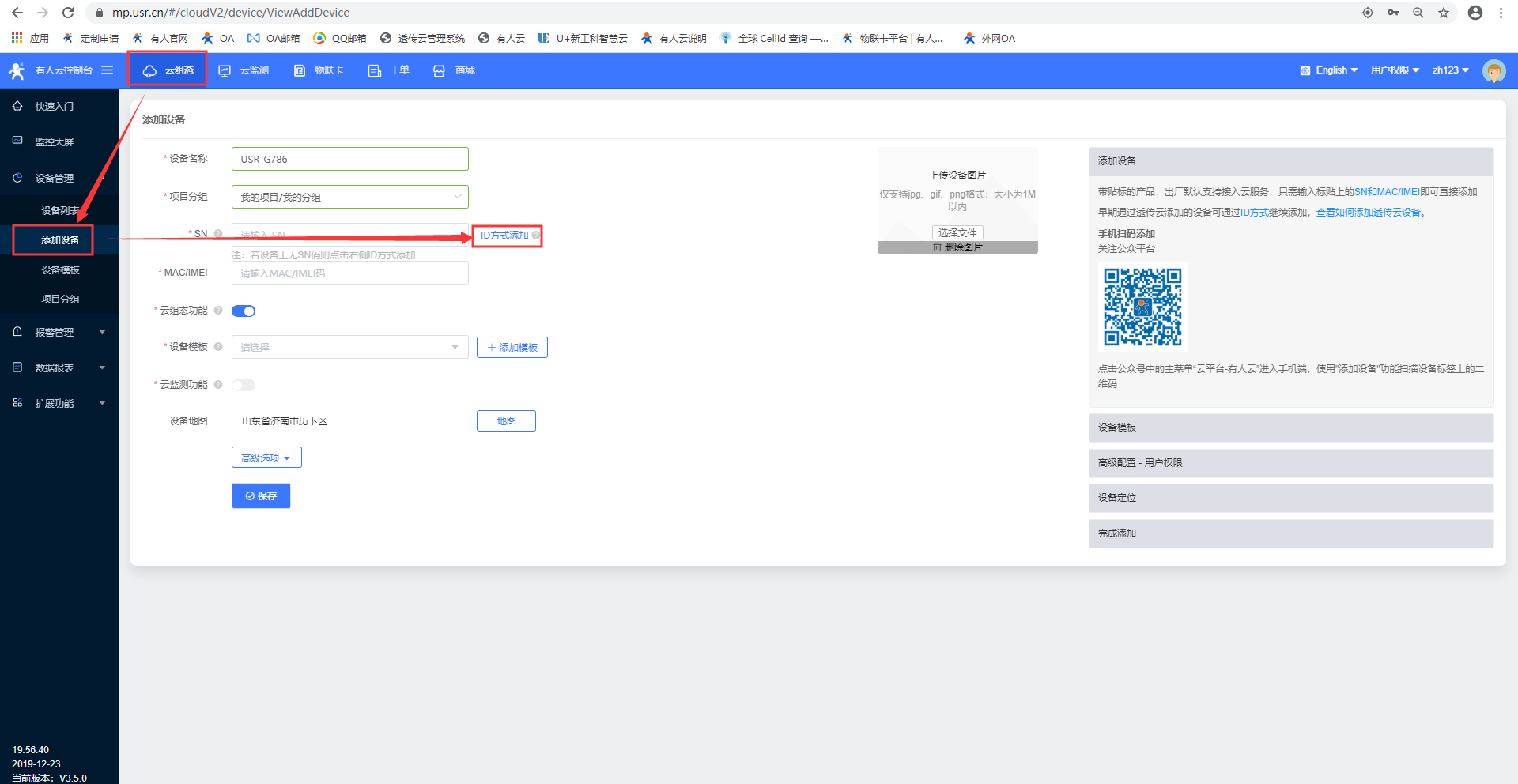

5、本次案例是USR-G786透傳模式連接有人云進行數據顯示，可以進入云組態，選擇添加設備；

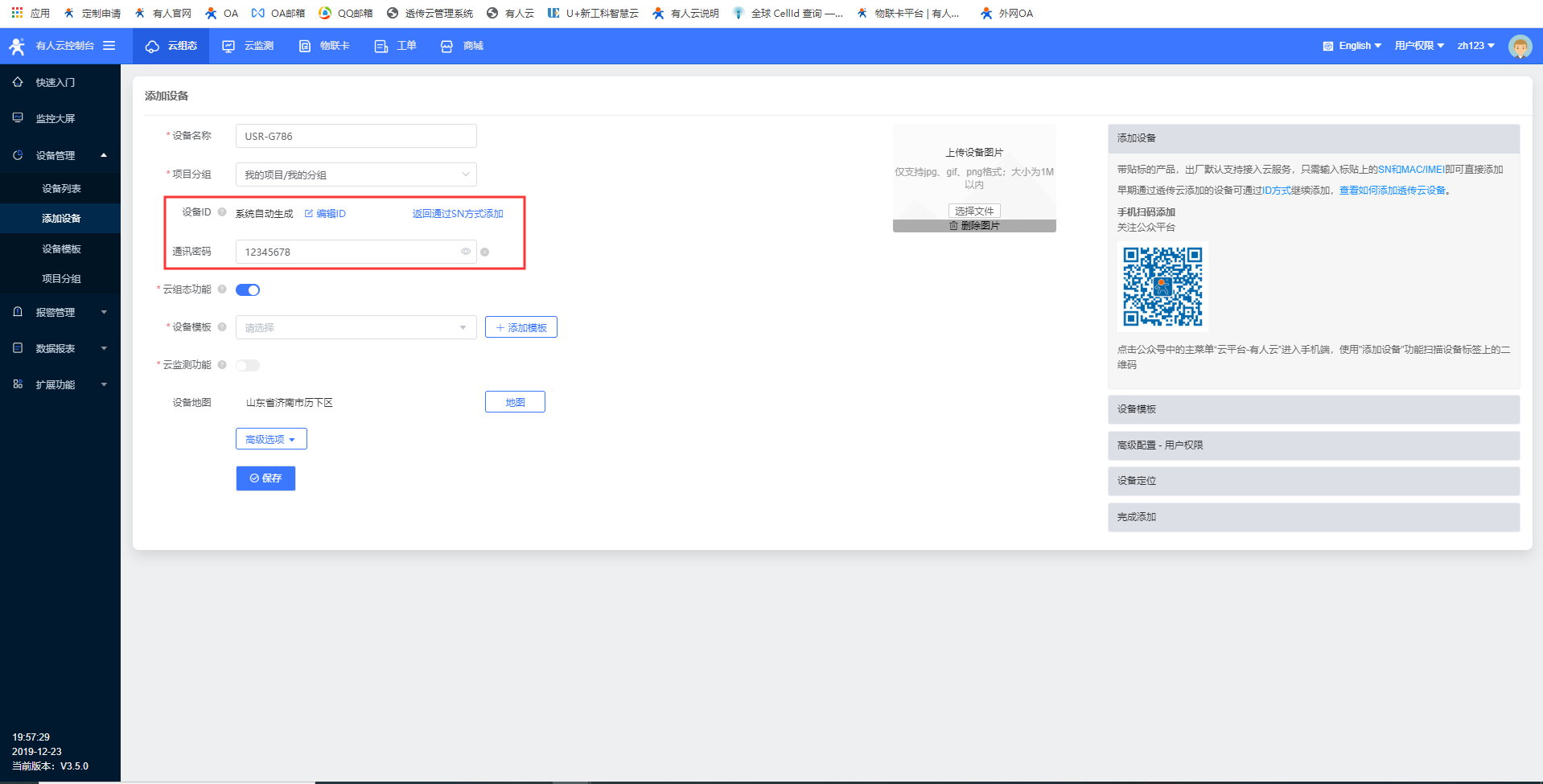

6、根據需要設置設備名稱和項目分組，USR-G786選擇ID方式添加設備，ID和通訊密碼可以選擇自動生成，也可以自行編輯（此處ID使用自動生成，密碼為手動添加）
注意：
1.密碼必須為8位；
2.設備ID共20位，可自行修改后8位，前12位系統自動分配;

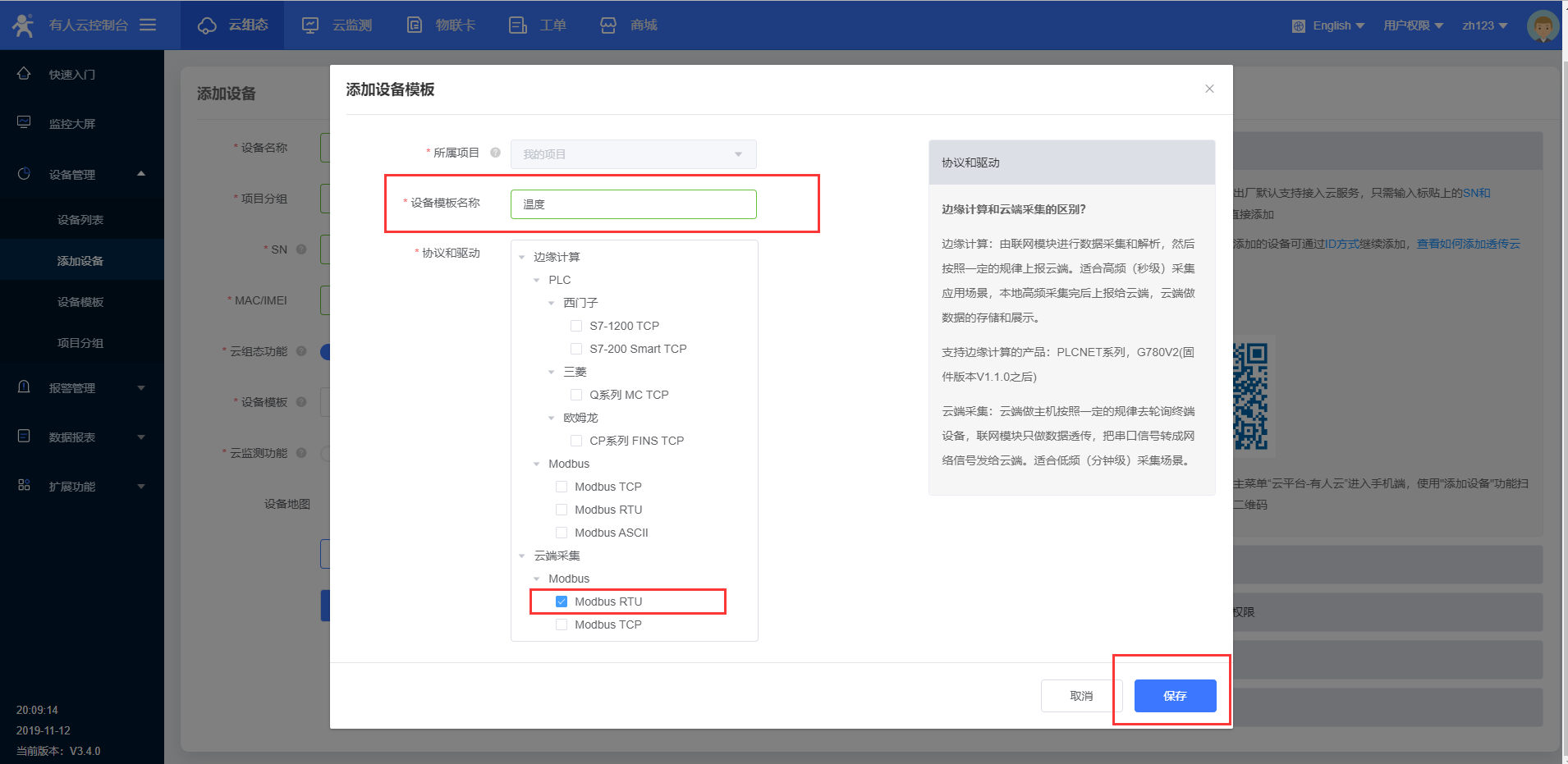

7、點擊添加模板，設備模板根據需要自行編輯名稱，選擇Modbus RTU協議，點擊保存；

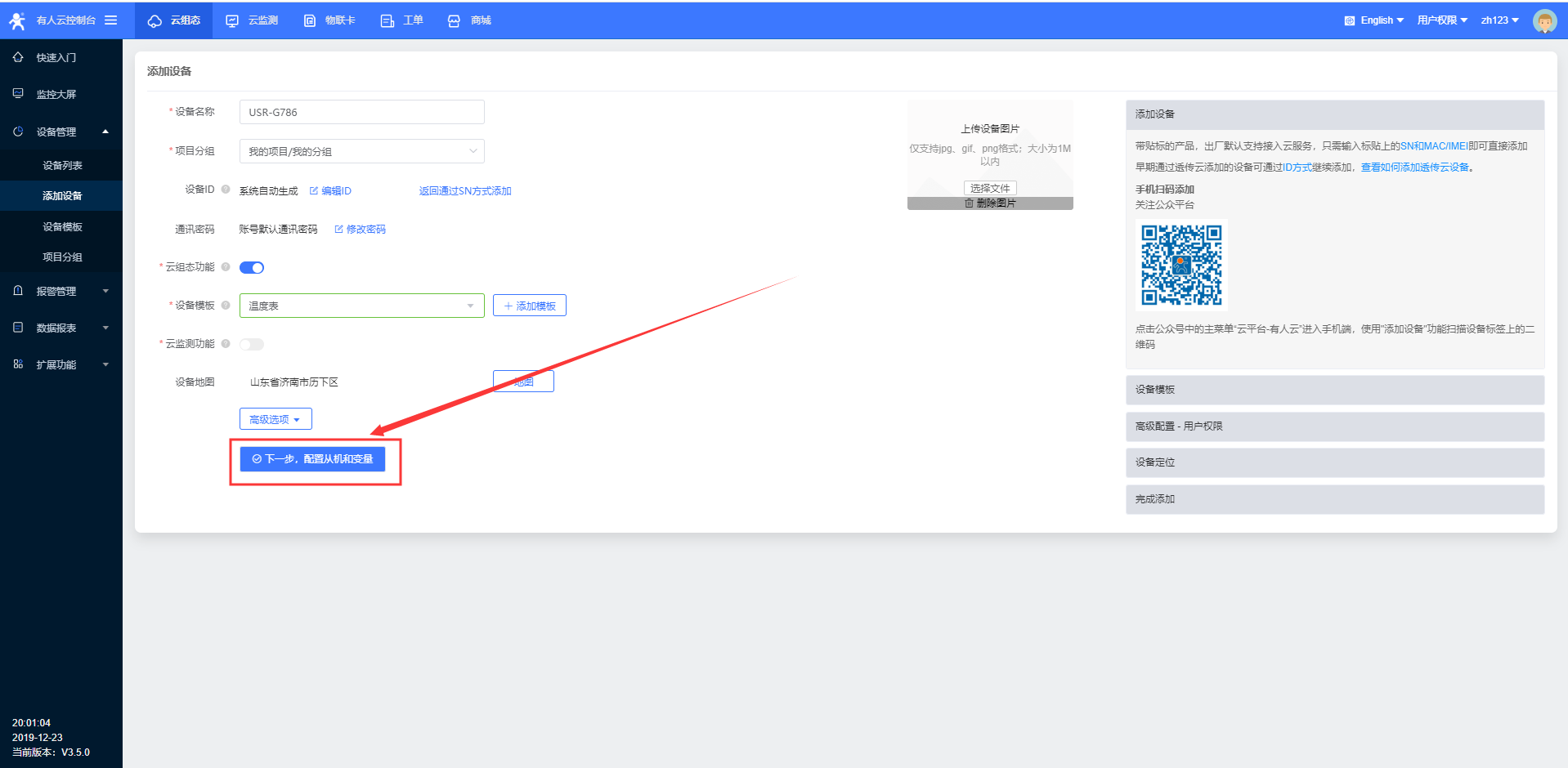

8、點擊下一步配置從機和變量；

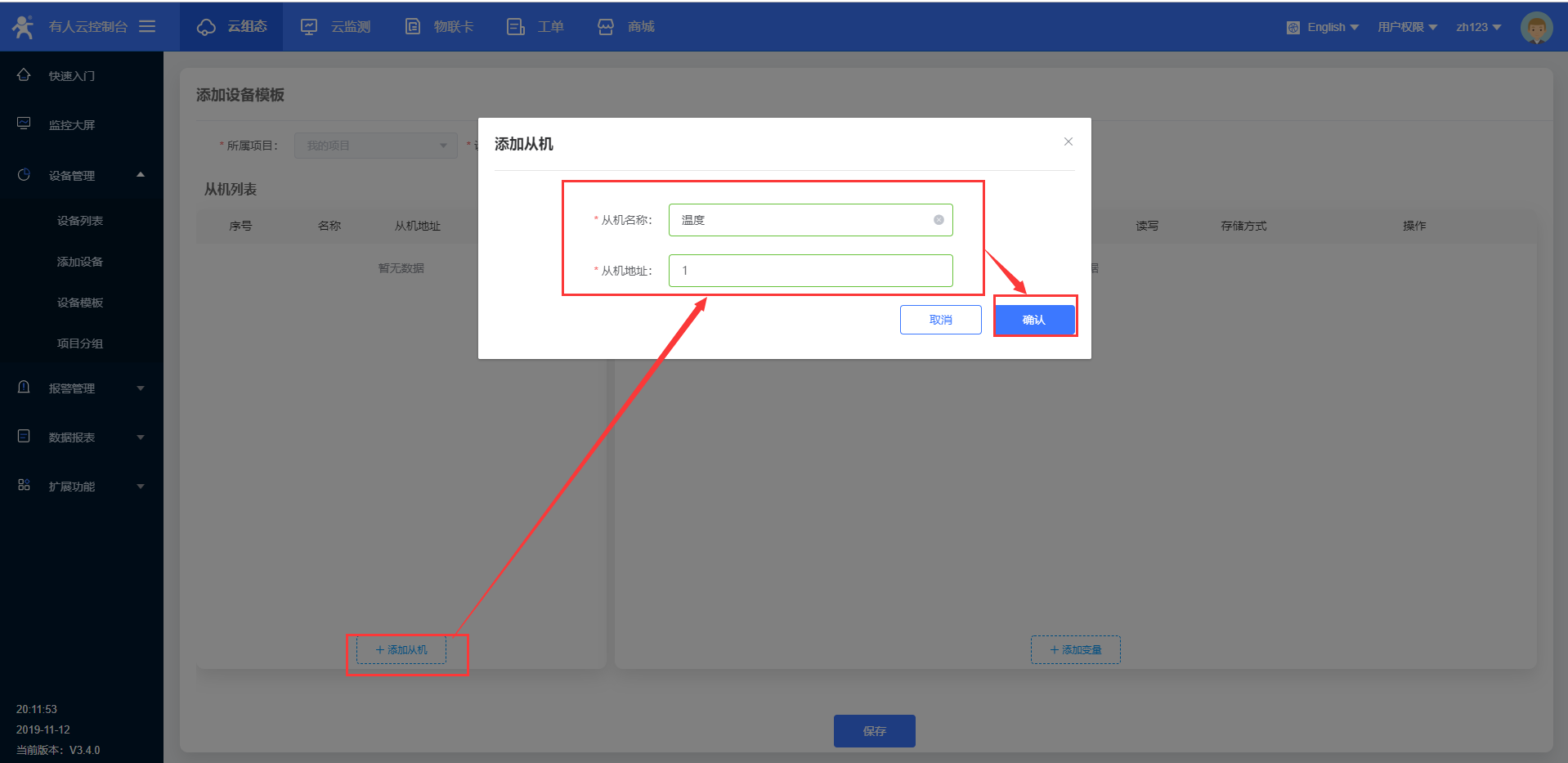

9、設置從機名稱，從機地址是接在G786的串口上的終端設備的從機地址（如果不清楚，可以咨詢終端設備的廠家）；

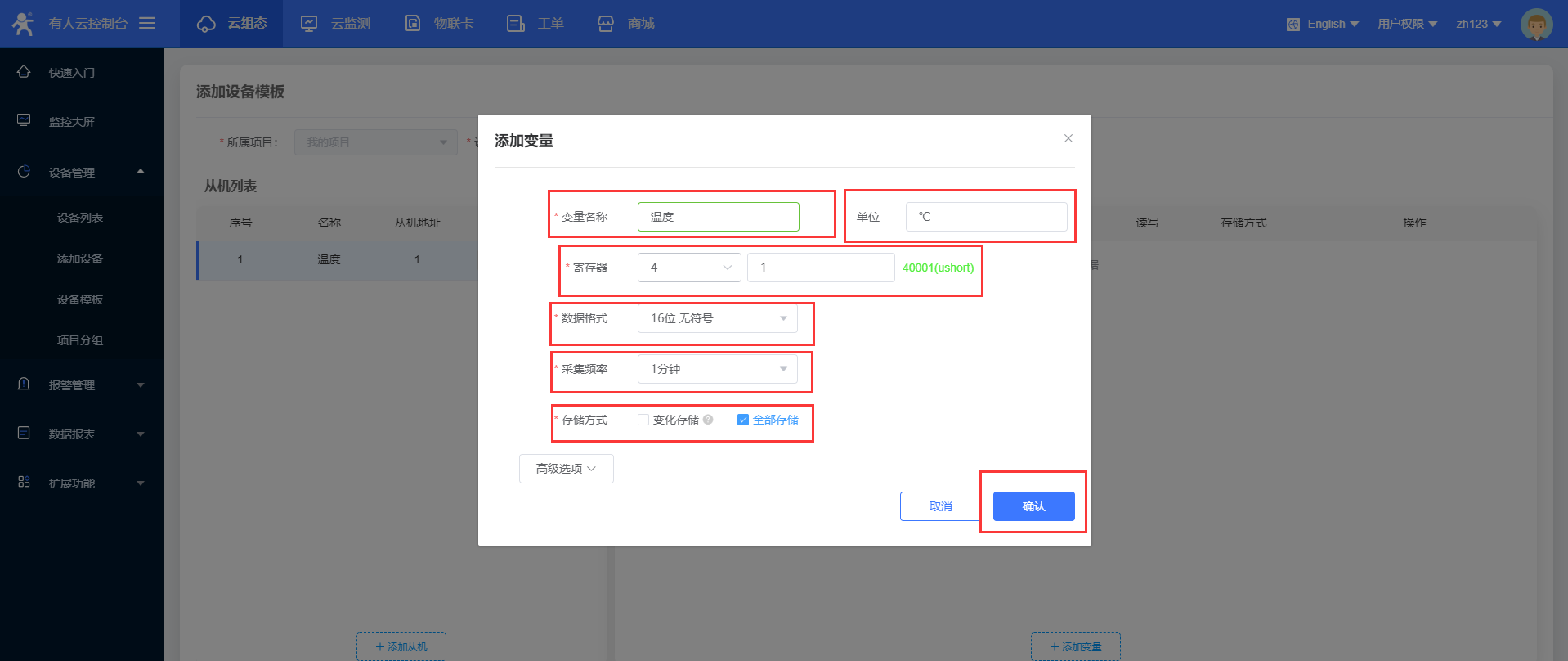

10、點擊添加變量，設置變量的名稱，寄存器地址，數據格式，采集頻率（最低只能是一分鐘）；
寄存器地址填寫規則：
格式為 功能碼+寄存器地址（需要16進制轉為10進制）+1
與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。
如：
功能碼03H或06H，起始地址0000H，則填：40001；
以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1
所以組態地址就是40001；

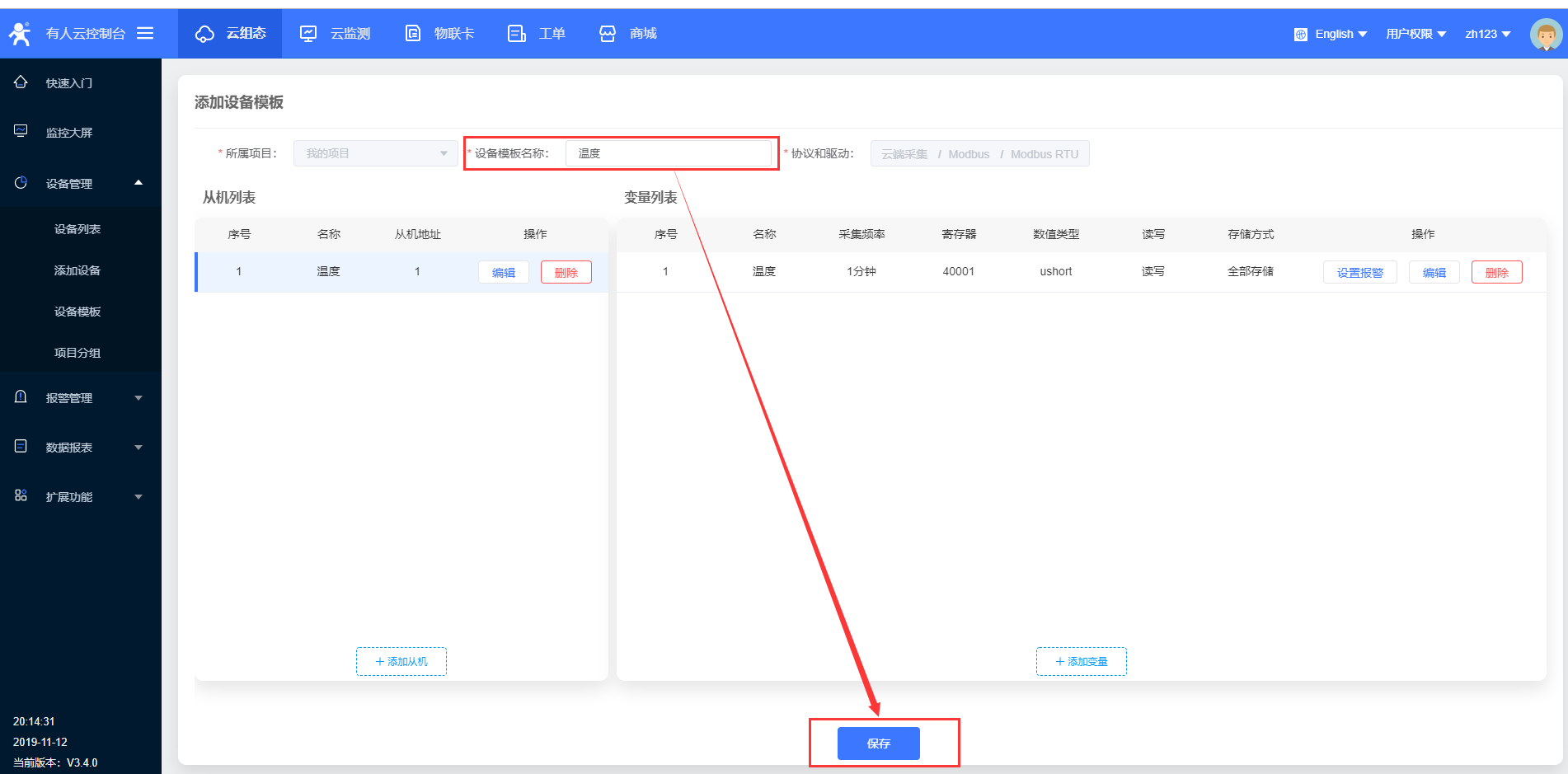

11、設置完從機和變量，根據需要設置一下模板名稱，點擊保存；

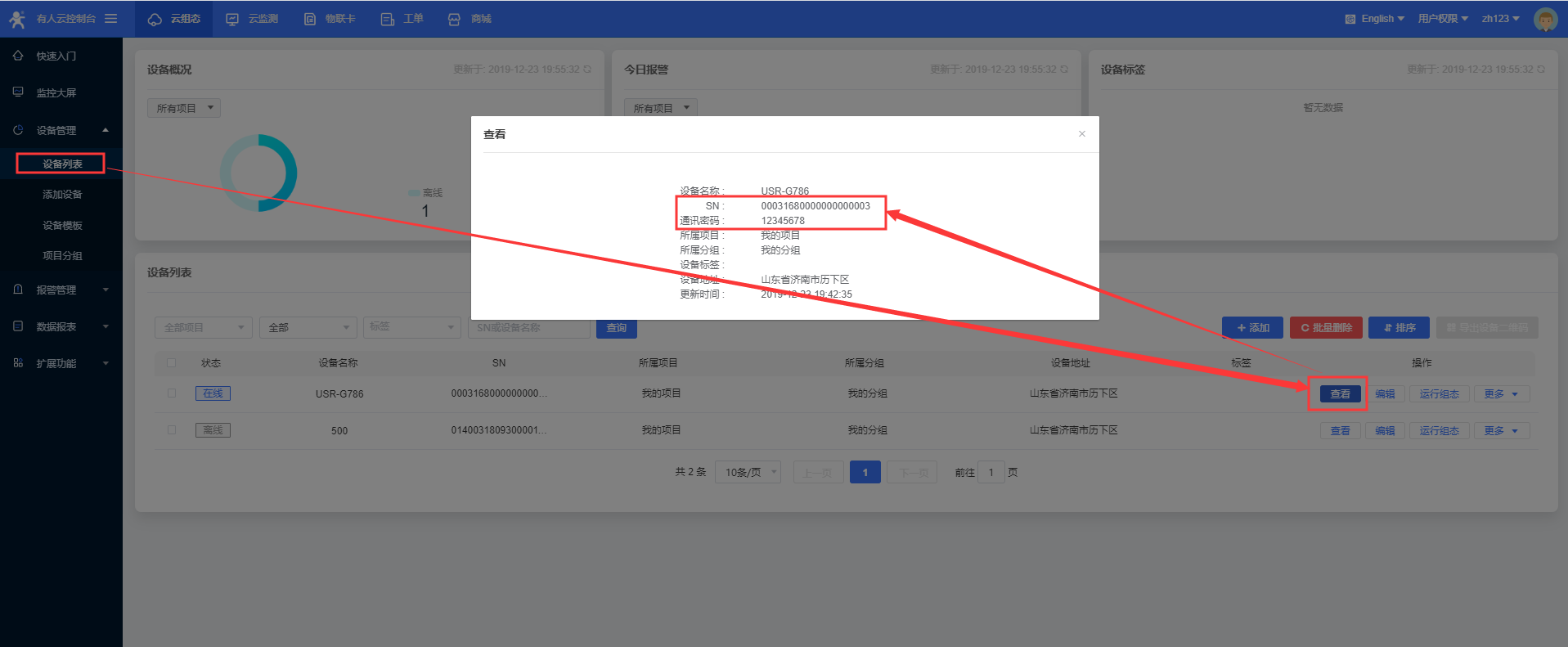

12、添加完設備，可以在設備列表看到剛剛添加的ID和密碼（下面要用到）；

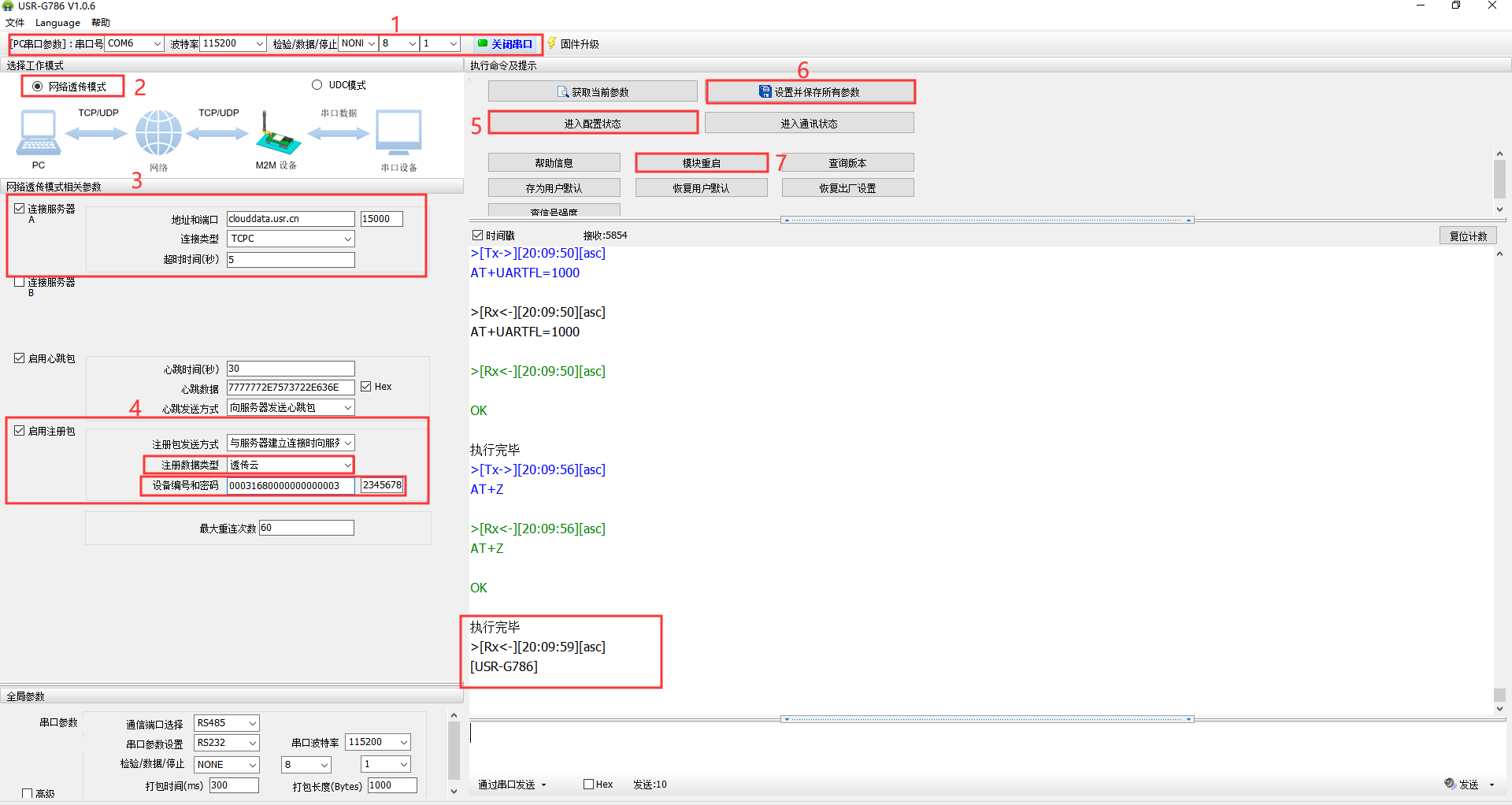

13、使用設置軟件設置USR-G786參數，首先選擇對應的串口號，可以在設備管理器中查看對應的串口號，在設置軟件中打開對應的串口號；
1>設置波特率以及數據位、檢驗位、停止位（出廠默認參數115200，NONE，8，1）
2>工作模式選擇網絡透傳模式；
3>連接有人云IP地址填寫clouddata.usr.cn，端口15000；
4>啟用注冊包，注冊數據類型選擇類型選擇透傳云；
5>設備編號和密碼填寫剛才有人云生成的ID和密碼（上圖中的SN和通訊密碼）；
6>進入配置狀態，返回OK后，點擊設置并保存所有參數，綠色指令為成功；
7>點擊模塊重啟，重啟后參數生效；

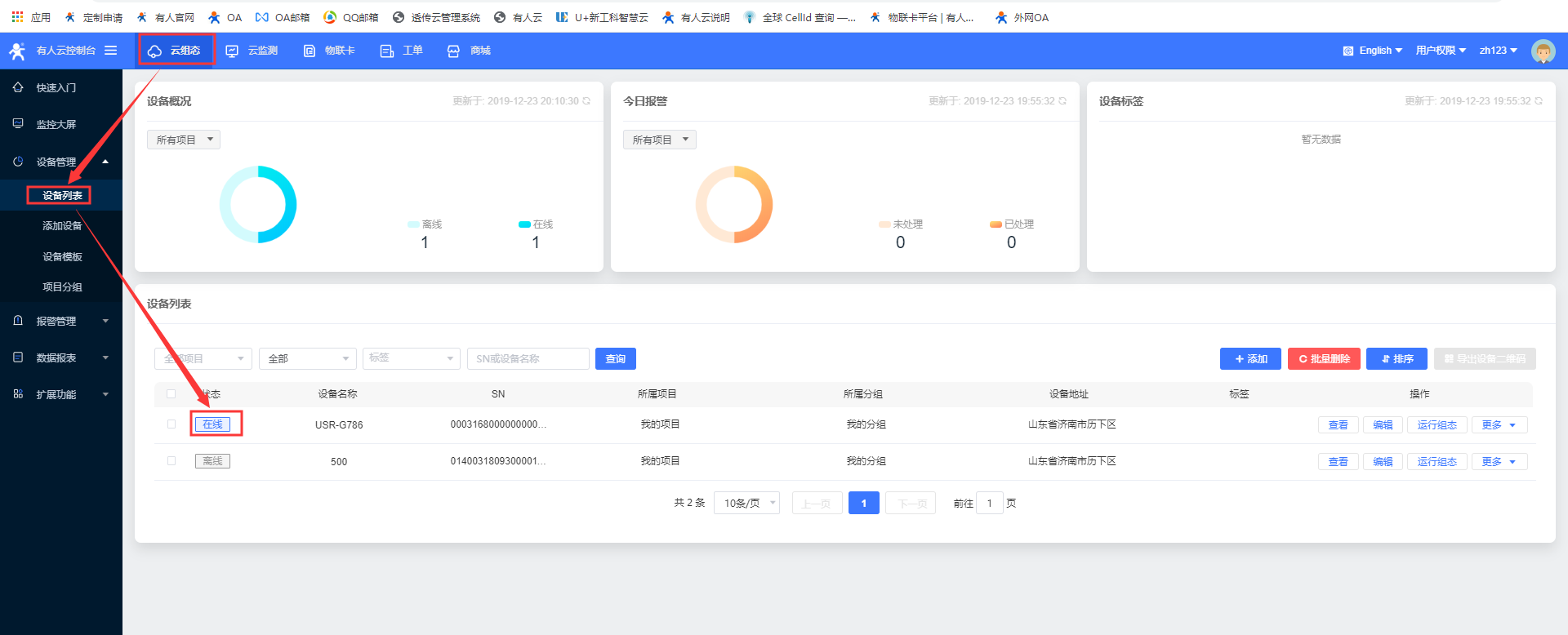

14、等待設備重啟以后，在有人云界面就可以看到USR-G786上線；

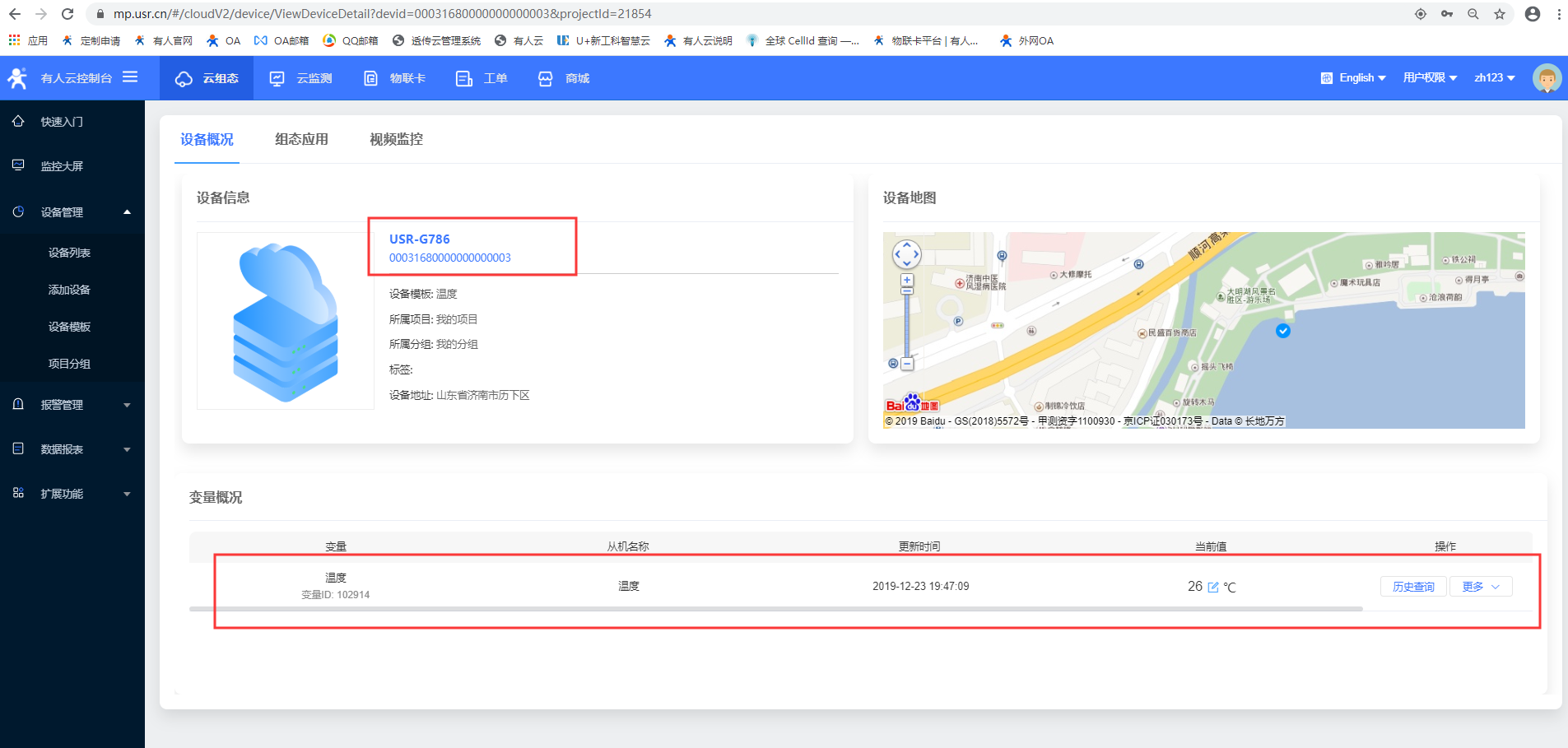

15、在有人云界面點擊設備名稱，可以看到剛才添加的從機變量；

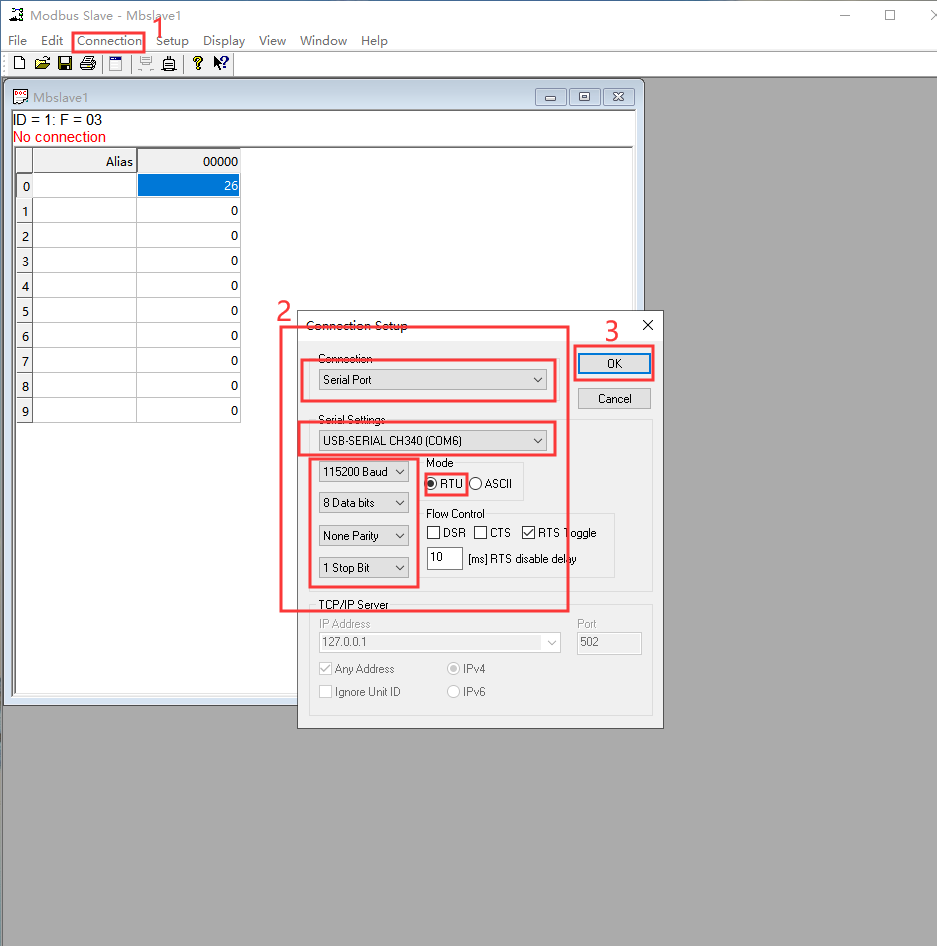

16、下面使用Modbus Slave模擬溫度傳感器進行溫度采集，選擇對應的串口(此時要在G786設置軟件中關閉串口，否則在Modbus Slave無法打開對應的串口)，將串口參數設置為對應的參數，點擊OK，建立連接；

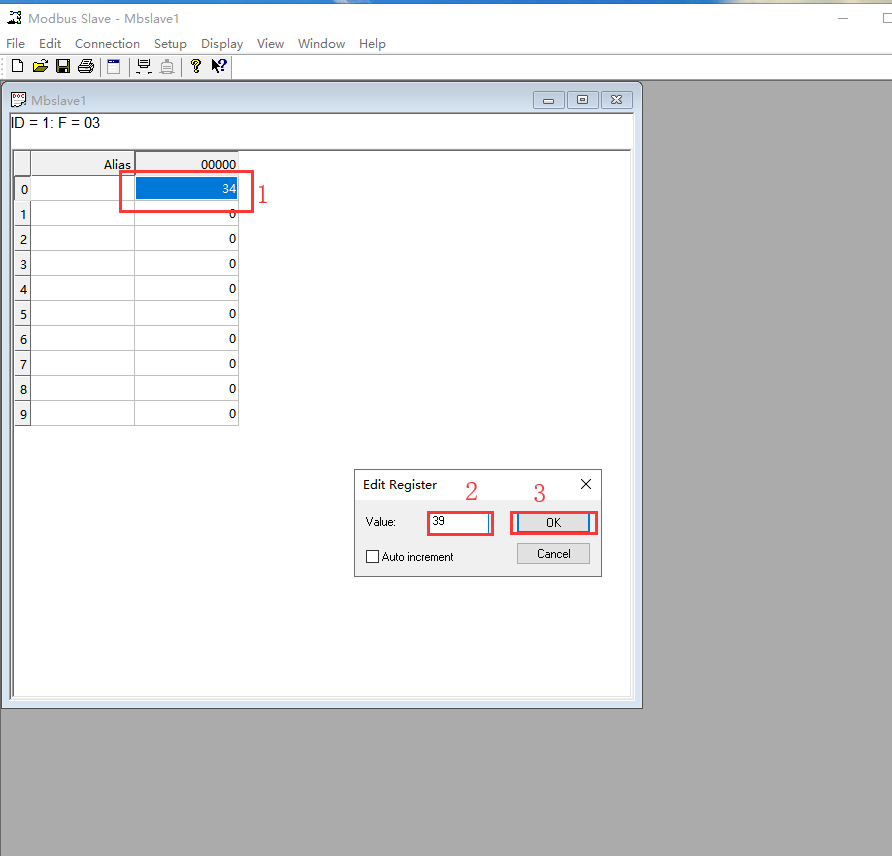

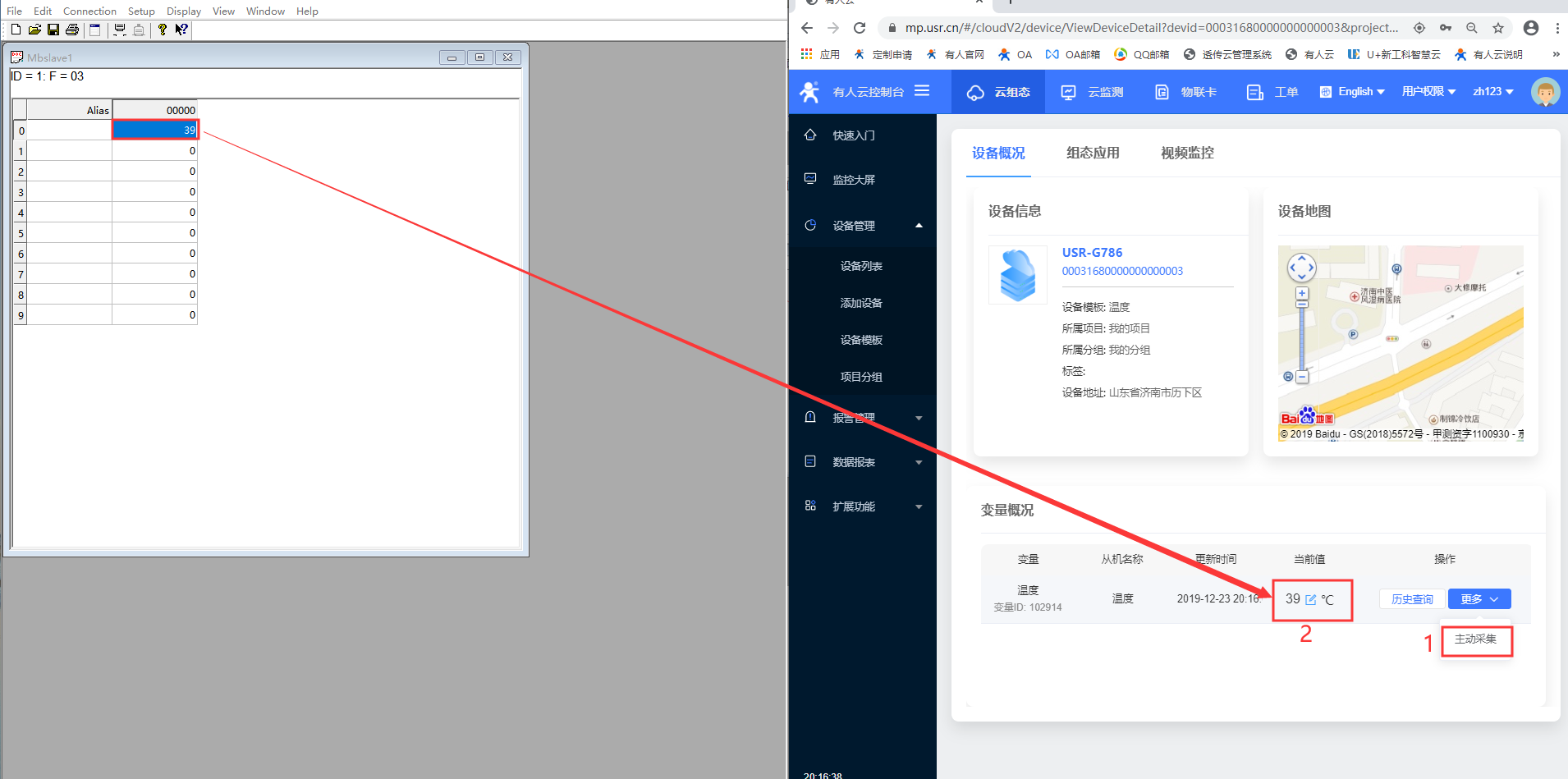

17、在Modbus Slave文本框中輸入模擬的溫度數據，點擊OK；
18、在有人云界面點擊主動采集，即可立即采集到對應的溫度數據（若設備模板設置主動采集，則有人云會按照采集頻率主動下發采集指令，本案例設置采集頻率為1分鐘）；
