USR-C210 快速聯網協議基本測試

2020-01-16

1、需要下載的軟件

USR-WIFI232-Setup-AT指令設置軟件：http://www.ggxxsw.cn/Download/91.html

USR-TCP232-Test 串口網絡二合一調試工具：

http://www.ggxxsw.cn/Download/27.html

2. 快速聯網協議

模塊工作在 AP 模式下時，會開啟一個用于接收快速聯網協議命令的 UDP 端口，端口號為 48899（與局域網搜索端口相同，可設置）。電腦或手機可與模塊 Wi-Fi 網絡直連，通過 UDP 協議下的指令，查詢 SSID 信息列表和設置路由器 SSID 及密碼。設置完成后，模塊會自動重啟，連接至設定的路由器，此時工作在 STA 模式。

協議格式說明：

a. 查詢指令

序號	名稱	字節數	說明
1	包頭	1	固定值 0xFF
2	長度	2	長度之后（不包括長度），校驗字之前（不包括校驗字）的所有字節數。
3	命令字	1	命令類型，0x01 為查詢指令
4	校驗字	1	包頭之后（不包括包頭），校驗字之前（不包括校驗字）的所有字節的累加和。

回復指令

序號	名稱	字節數	說明
1	包頭	1	固定值 0xFF
2	長度	2	長度之后（不包括長度），校驗字之前（不包括校驗字）的所有字節數。
3	命令字	1	命令類型，查詢指令對應的回復指令為 0x81
4	AP 個數	1	當前搜索到的 AP 的個數
5	SSID1	不定長	路由器 1 的 SSID
6	結束符	1	路由器 1 的 SSID 結束符，固定值 0x00
7	信號強度 1	1	路由器 1 網絡的信號強度，范圍 0~100，對應的實際值為 0%~100%
8	結束符	2	信號強度 1 的結束符，0x0D，0x0A
...	...	...	....
M	SSIDn	不定長	路由器 n 的 SSID
M+1	結束符	1	路由器 n 的 SSID 結束符，固定值 0x00
M+2	信號強度 n	1	路由器 n 網絡的信號強度，范圍 0~100，對應的實際值為 0%~100%
M+3	結束符	2	信號強度 n 的結束符，0x0D，0x0A
M+4	校驗字	1	包頭之后（不包括包頭），校驗字之前（不包括校驗字）的所有字節的累加和

例子：

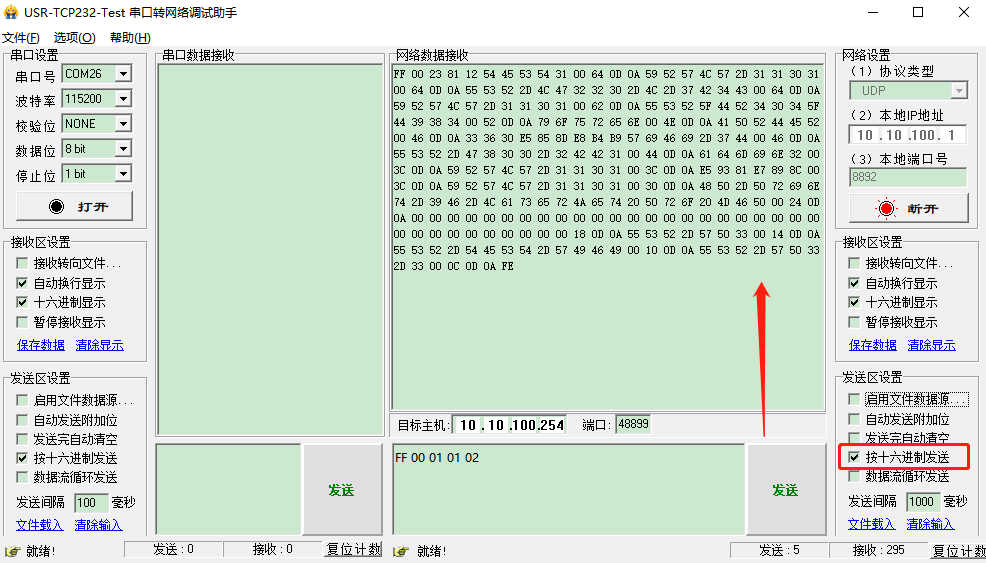

手機發送給模塊（十六進制數）：FF 00 01 01 02

模塊返回給手機（十六進制數）：FF 00 14 81 02 54 45 53 54 31 00 40 0D 0A

54 45 53 54 32 00 37 0D 0A 1F

解釋：手機向模塊發送查詢指令，查詢路由器相關信息。模塊返回給手機的信息是：有 2 個路由器，路由器 1 的 SSID 為“TEST1”，信號強度為 64%；路由器 2 的 SSID 為“TEST2”，信號強度為 55%。

注：模塊回復的路由器信息是根據信號強度排序過的。

b. 設置命令

序號	名稱	字節數	說明
1	包頭	1	固定值 0xFF
2	長度	2	長度之后（不包括長度），校驗字之前（不包括校驗字）的所有字節數。
3	命令字	1	命令類型，0x02 為設置指令。
4	保留字	1	默認為 0x00
5	SSID	不定長	路由器的 SSID。
6	分隔符	2	SSID 結束符，固定值 0x0D，0x0A
7	密碼	不定長	路由器的密碼。
8	校驗字	1	包頭之后（不包括包頭），校驗字之前（不包括校驗字）的所有字節的累加和。

回復指令

序號	名稱	字節數	說明
1	包頭	1	固定值 0xFF
2	長度	2	長度之后（不包括長度），校驗字之前（不包括校驗字）的所有字節數。
3	命令字	1	命令類型，0x82 為設置指令對應的回復指令。
4	校驗值	1	SSID 的校驗結果，如果可以查到此 SSID 對應的網絡值為 0x01，如果查不到，值為 0x00。
5	校驗值	1	密碼的校驗結果，如果密碼的格式正確值為 0x01，如果不正確，值為 0x00。
6	校驗字	2	包頭之后（不包括包頭），校驗字之前（不包括校驗字）的所有字節的累加和。
