基本連接
產品說明書：http://www.ggxxsw.cn/Download/898.html
產品設置軟件：http://www.ggxxsw.cn/Download/899.html
產品接線工藝圖：http://www.ggxxsw.cn/Download/892.html
LORA產品設置軟件下載：http://www.ggxxsw.cn/Download/693.html
本次測試需要準備 :
USR-IO34-LR 一臺，
LoRa 傳輸設備一臺（如 USR-LG207或USR-LG206-L-P等），
DC12V/1A 電源兩個，
兩根 LoRa 天線，
兩個 USB 轉 RS485。

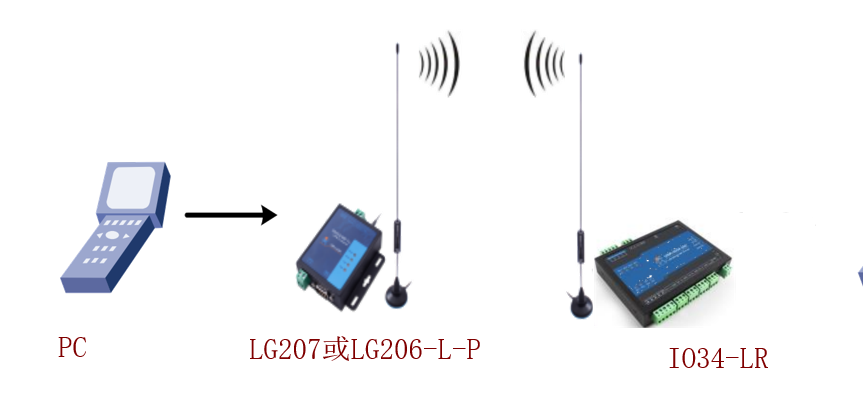

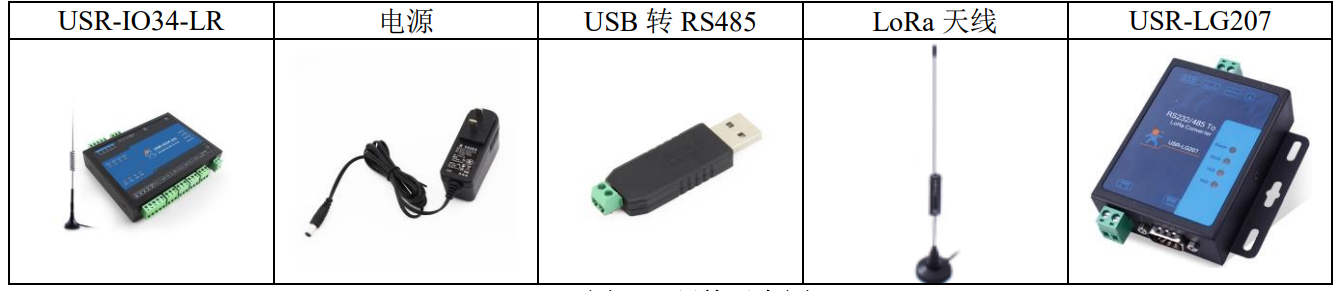

硬件示意圖如下：
接線：電腦通過 USB 轉 RS485 連接 USR-IO34-LR，并給設備接上配套天線。
供電：用配套的電源適配器給 USR-IO34-LR 供電。
連接：配置一臺 LoRa 傳輸設備（此處以 USR-LG207 為例）。
設備 LoRa 工作模式默認為透傳模式發送方和接收方需滿足 3 個條件： l
l 速率等級相同（spd） l
l 信道一致(ch) l
l 目標地址相同(addr)或為廣播地址(65535)

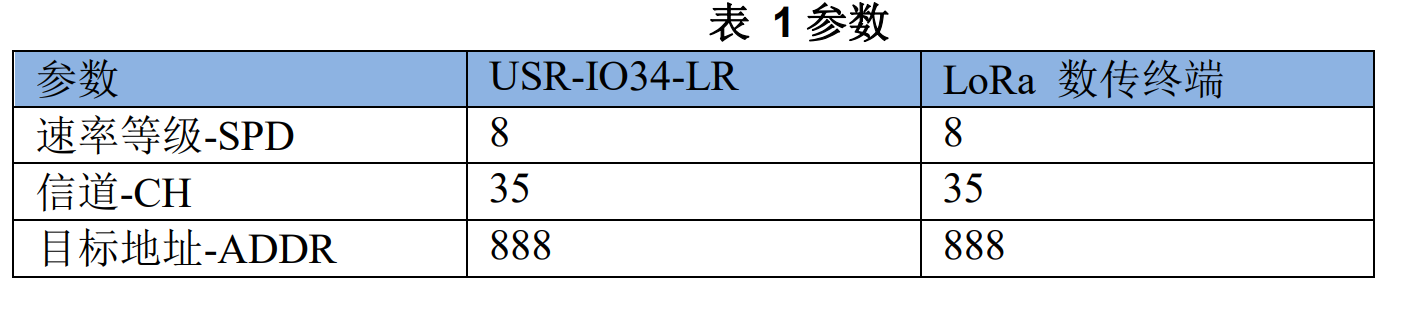

本例采用如下參數進行設置：

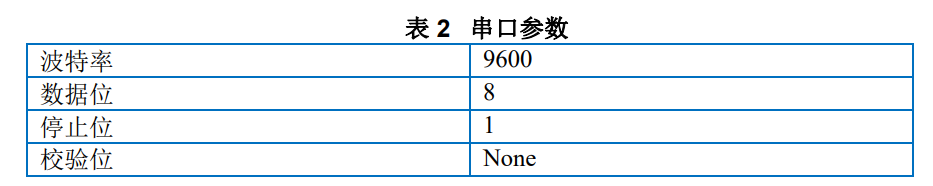

USR-IO34-LR的默認串口參數

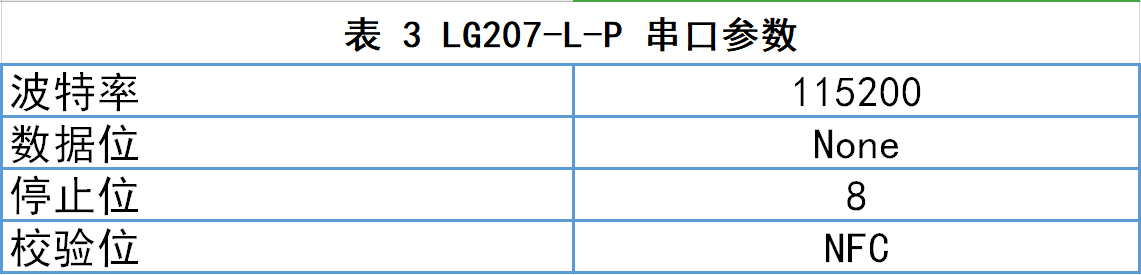

LG207-L-P的默認串口參數

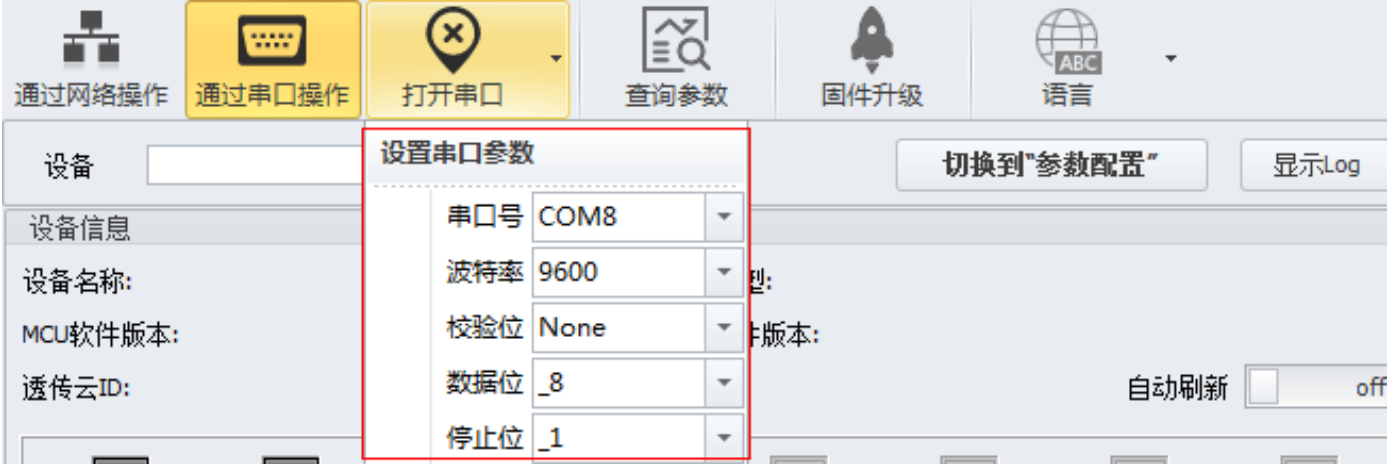

1、打開USR-IO34-LR設置軟件，選擇正確的串口號，初次使用串口參數為 9600, None ,8,1。

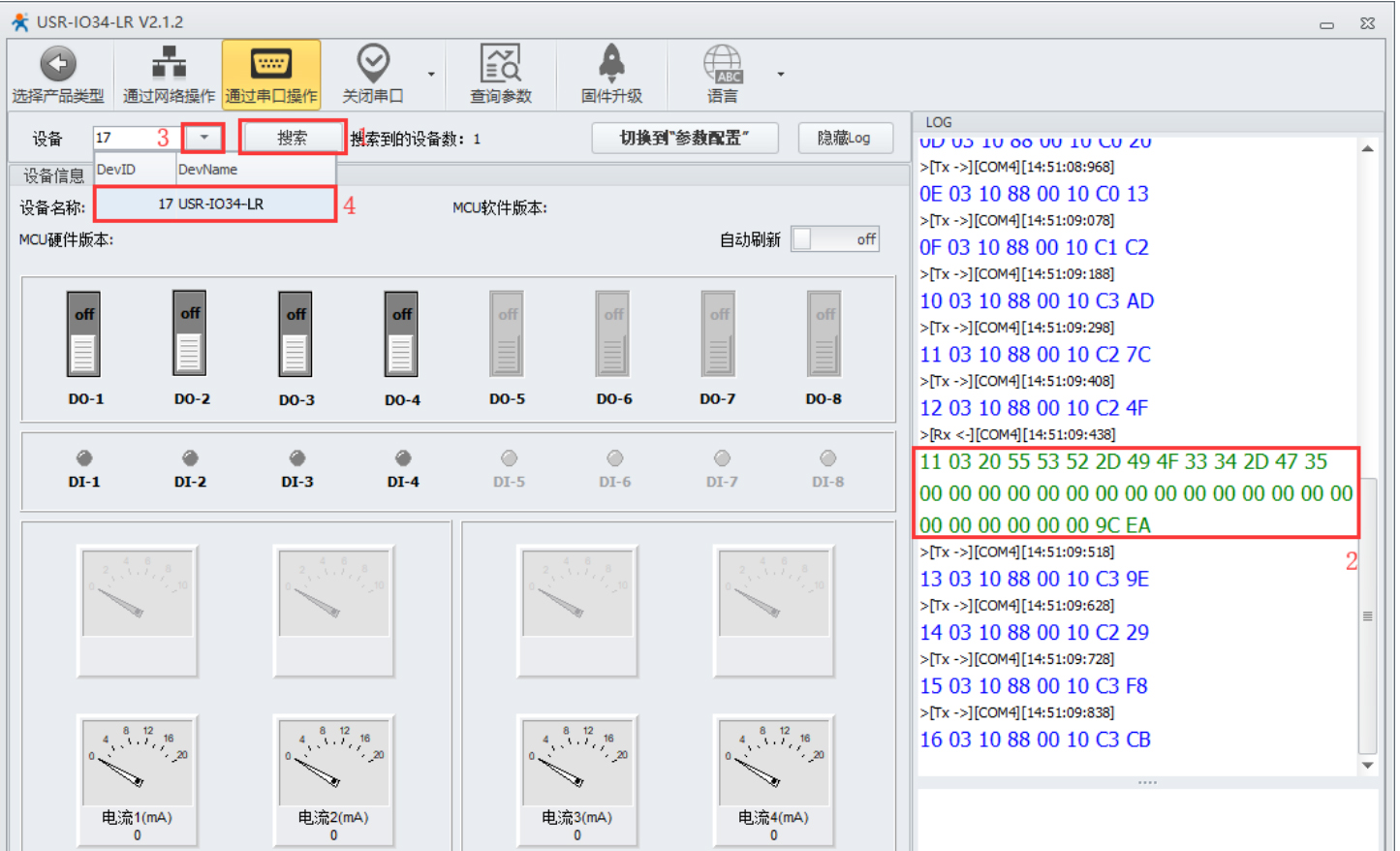

2、打開串口之后，點擊搜索，接收到設備返回信息之后，點擊“停止”，下拉即可顯示 RS485 總線上搜索到的無 線 IO 設備。

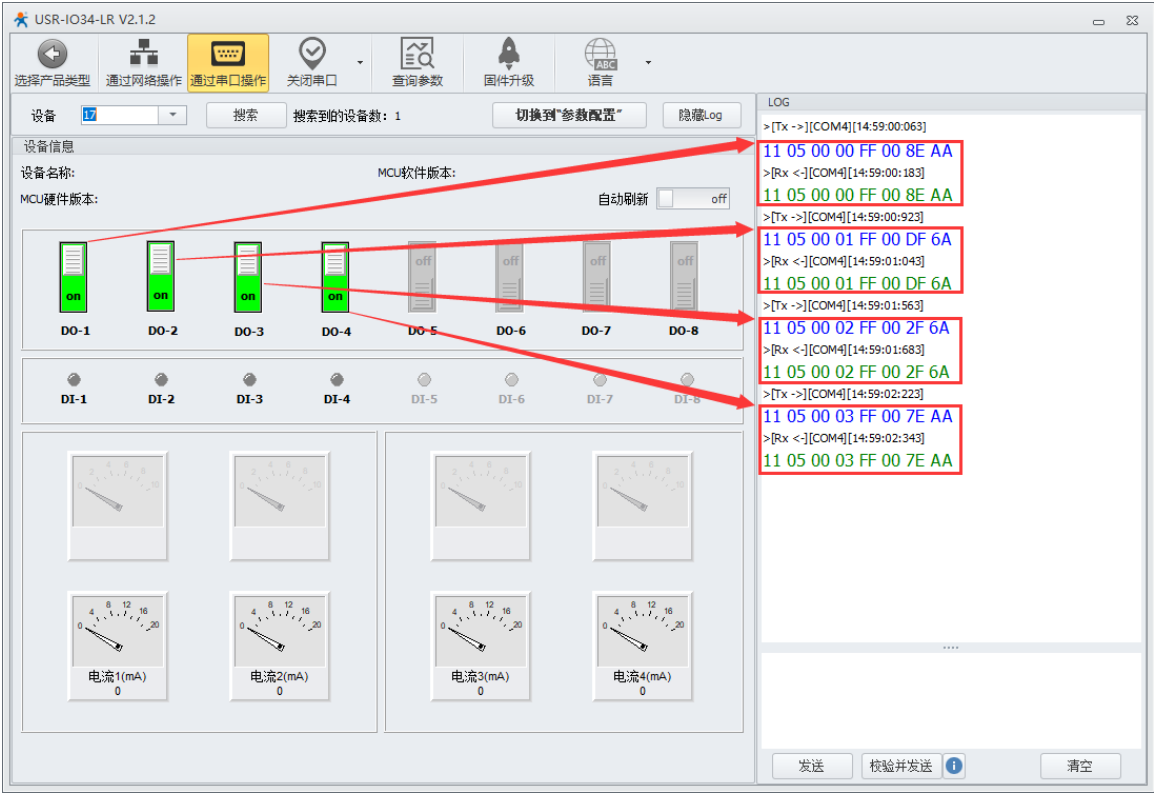

3、點擊需要操作的設備之后，即可開始查詢設備參數或者對設備開始控制。

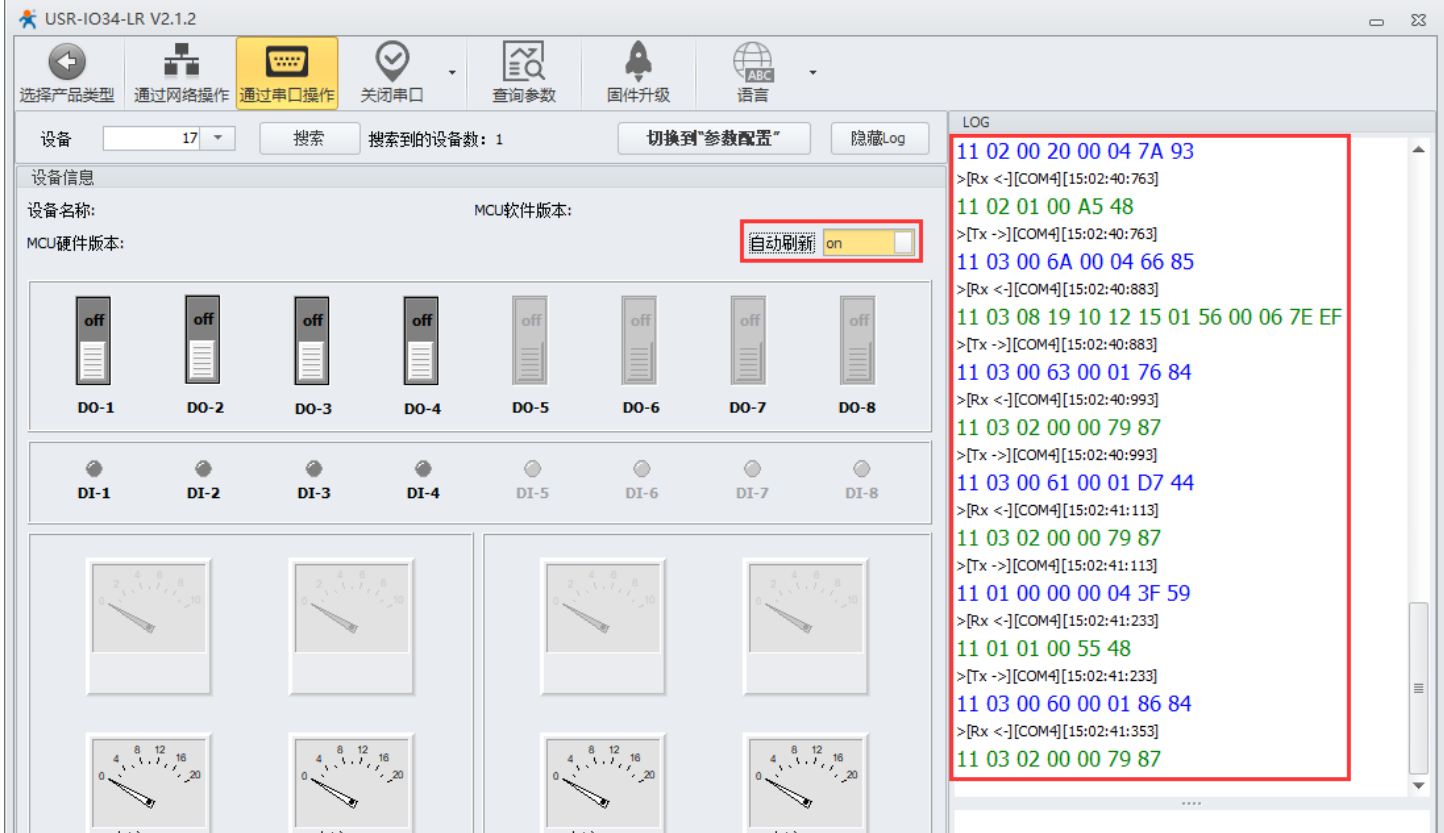

4、在需要實時檢測外部 DI 輸入、AI 輸入、輸出狀態時可以開啟自動刷新功能。此時，軟件將自動下發查詢指令， 并實時顯示在界面上。

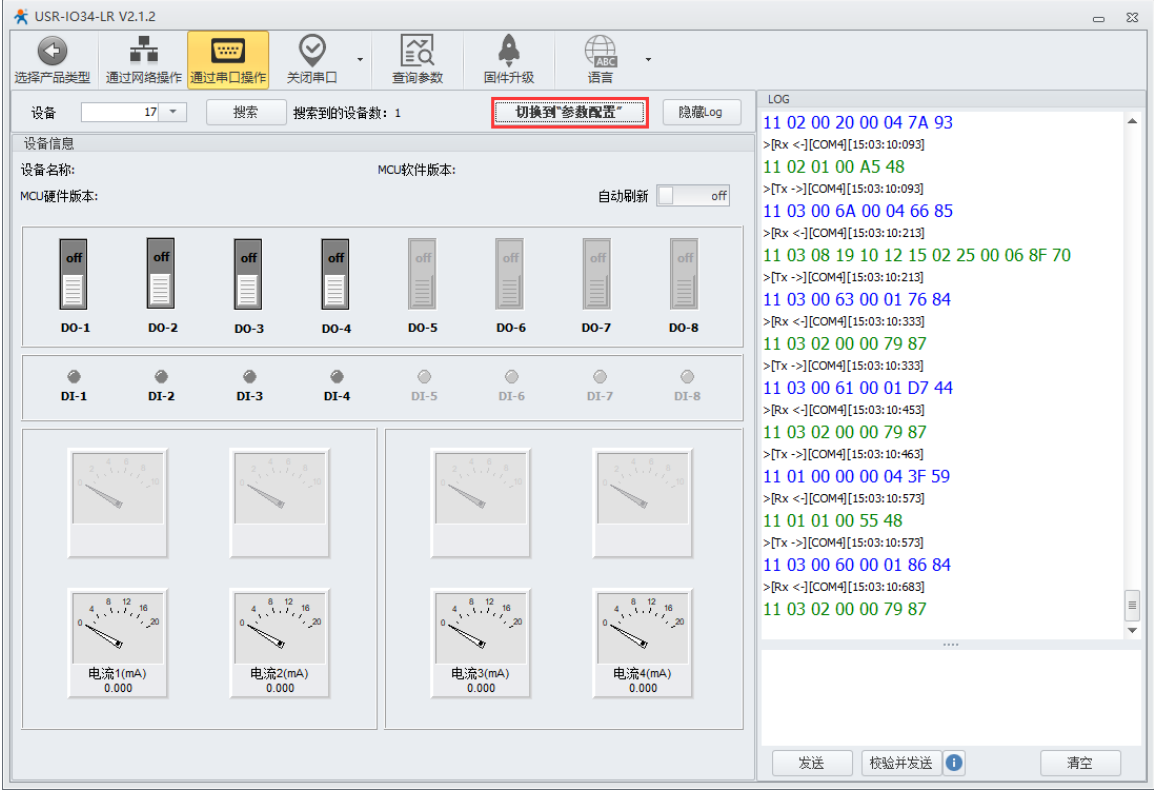

5、在調試完成串口控制后，點擊 切換到參數配置。進入參數配置界面。

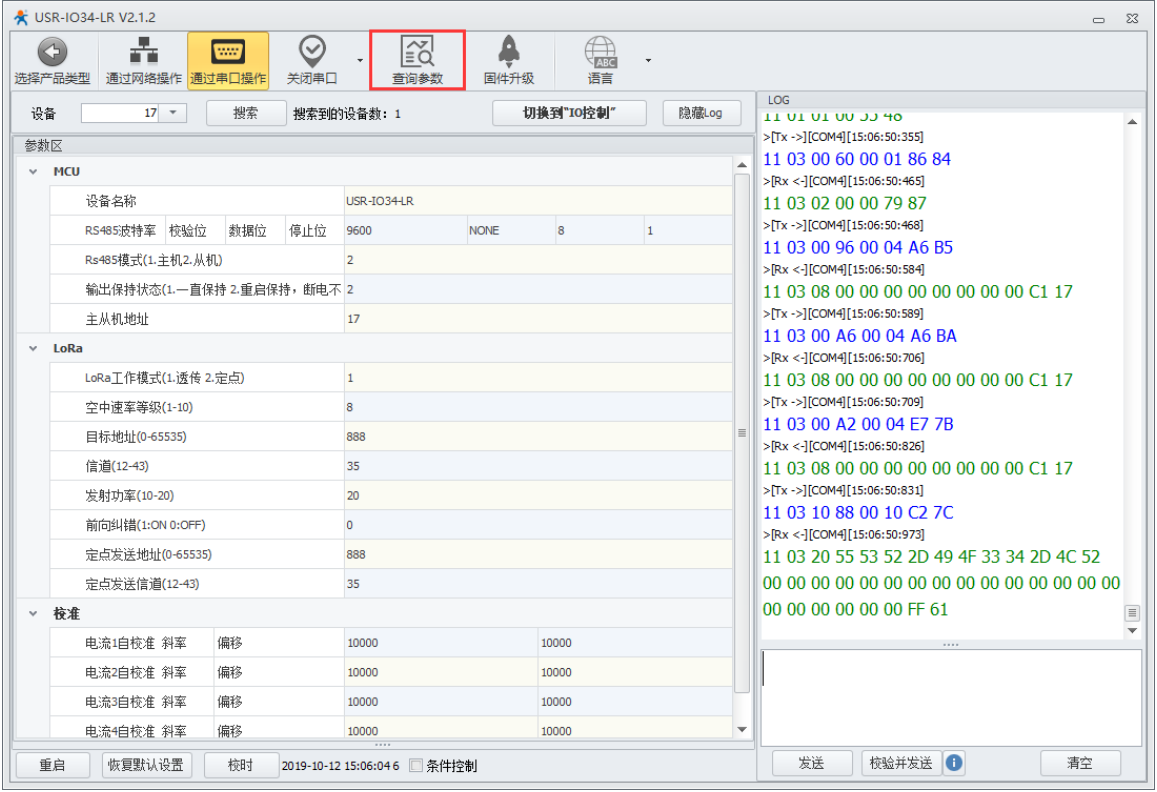

6、點擊查詢參數可獲取當前設備參數。

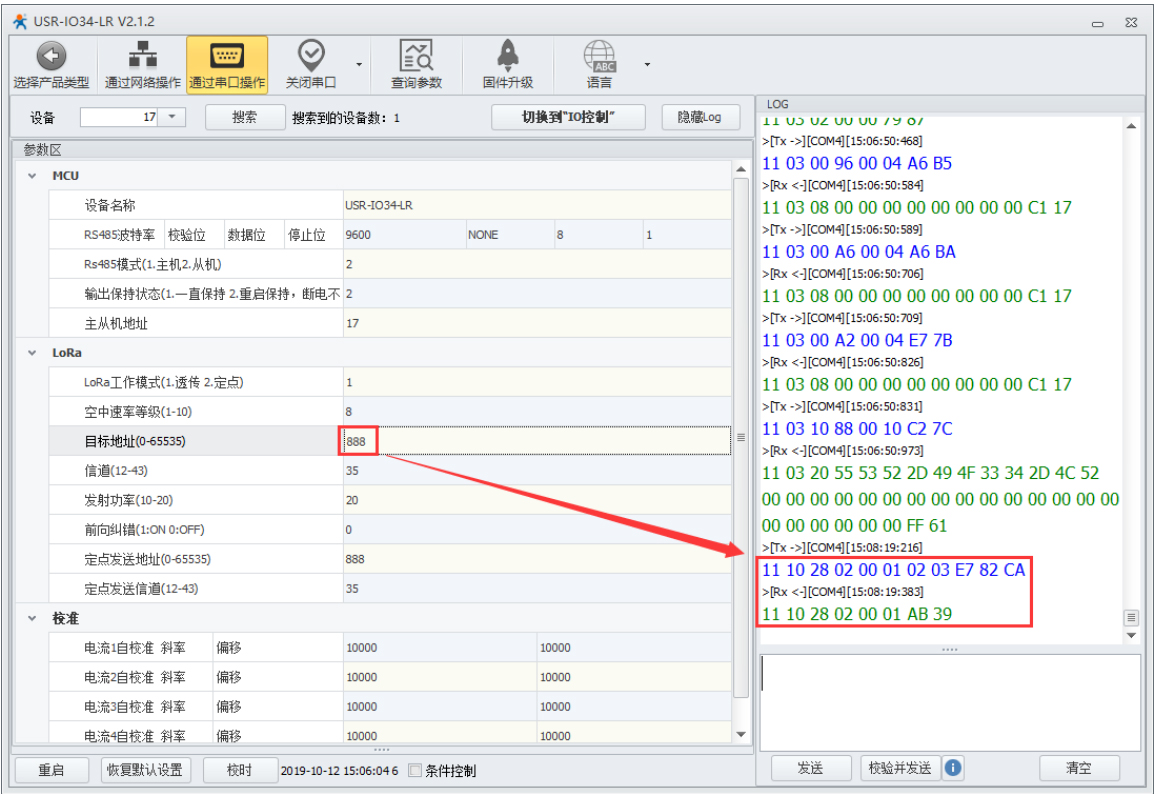

7、如下圖所示，修改設備的參數。LOG 區返回正確 Modbus 指令即表示設備參數設置成功。（修改設備參數 需要重啟才能生效）
8、使用 USB 轉 RS485 將 LoRa 數傳終端（USR-LG207）接入串口設備（以 PC 機代替），給 LoRa 設備裝 上天線后上電。

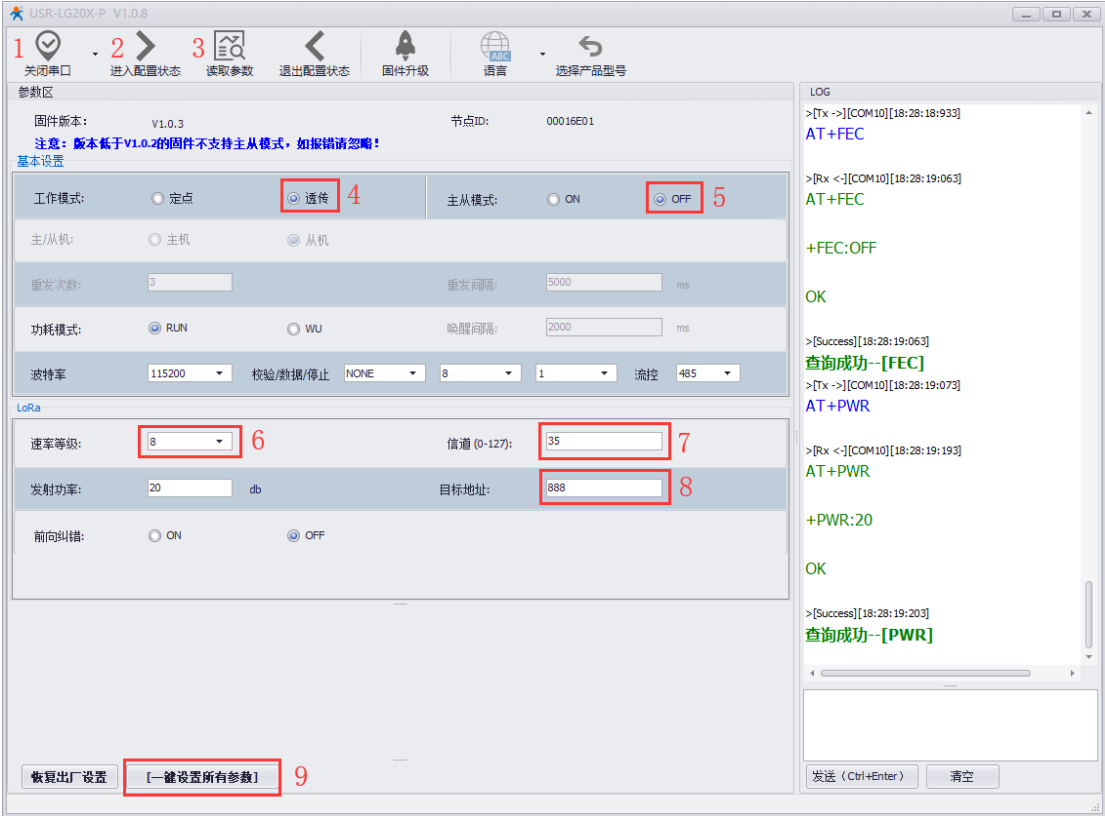

9、打開 LoRa 設置軟件（可從官網下載），打開串口 USR-LG207 對應的串口號，串口參數：115200,None， 8,1,NFC)、
1）進入配置狀態、
2）讀取參數、
3）設置工作模式為透傳
4）設置主從模式為off
5）設置LORA設備的串口參數和網路io一致
6）設置速率等級為8
7）設置信道為35
8）設置目標地址為888
9）一鍵設置所有參數，關閉 LoRa 設置軟件；

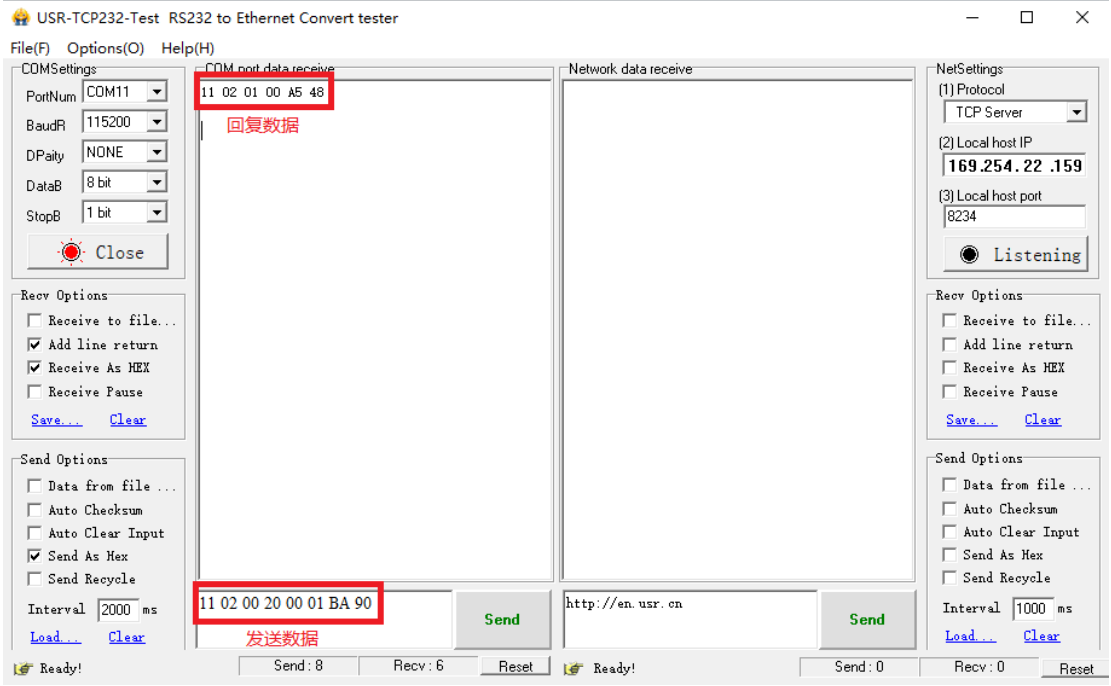

10、啟動 USR-TCP232-Test（模擬串口設備）連接 LoRa 數傳終端（USR-LG207），使用串口設備發送 Modbus 指令（如查詢 USR-IO34-LR 的 DI1 電平輸入）給 USR-LG207，USR-LG207 將通過 LoRa 無線傳輸將數據傳輸與 USR-IO34-LR，USR-IO34-LR 將回復對應數據，通信效果如下圖所示：
