一、準備的材料：

USR-CANET200、標準電源適配器、網線。

CAN轉usb、Can分析工具（需要同款可以向技術支持提問詢要）、485轉usb

設置軟件：USR-CANET V1.0.0.143 (Beta)、

（設置軟件下載地址：http://www.ggxxsw.cn/Download/565.html）

Usr-test232串口轉網絡調試助手

http://www.ggxxsw.cn/Product/78.html

二、鏈接方式：

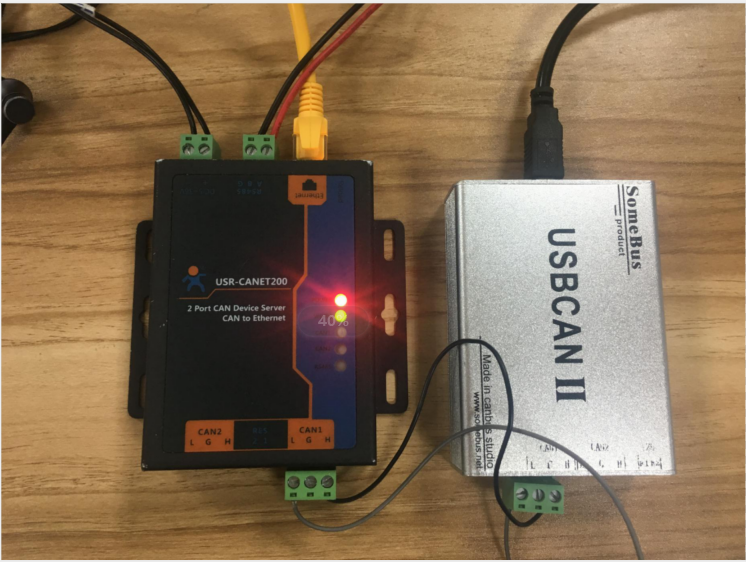

將USR-CANET200接上標準的電源適配器（端子供電），通過網線直連的方式，連接到電腦，將can轉usb的can1接到cannet200的can1口上，usb口接電腦usb口，485轉usb一端接can的485口，一端接電腦usb口。

三、485和Can之間的通訊步驟

測試的時候?qū)?/span>Can的撥碼要往下?lián)埽ú唤与娮瑁绻系脑捯?20歐姆的電阻。

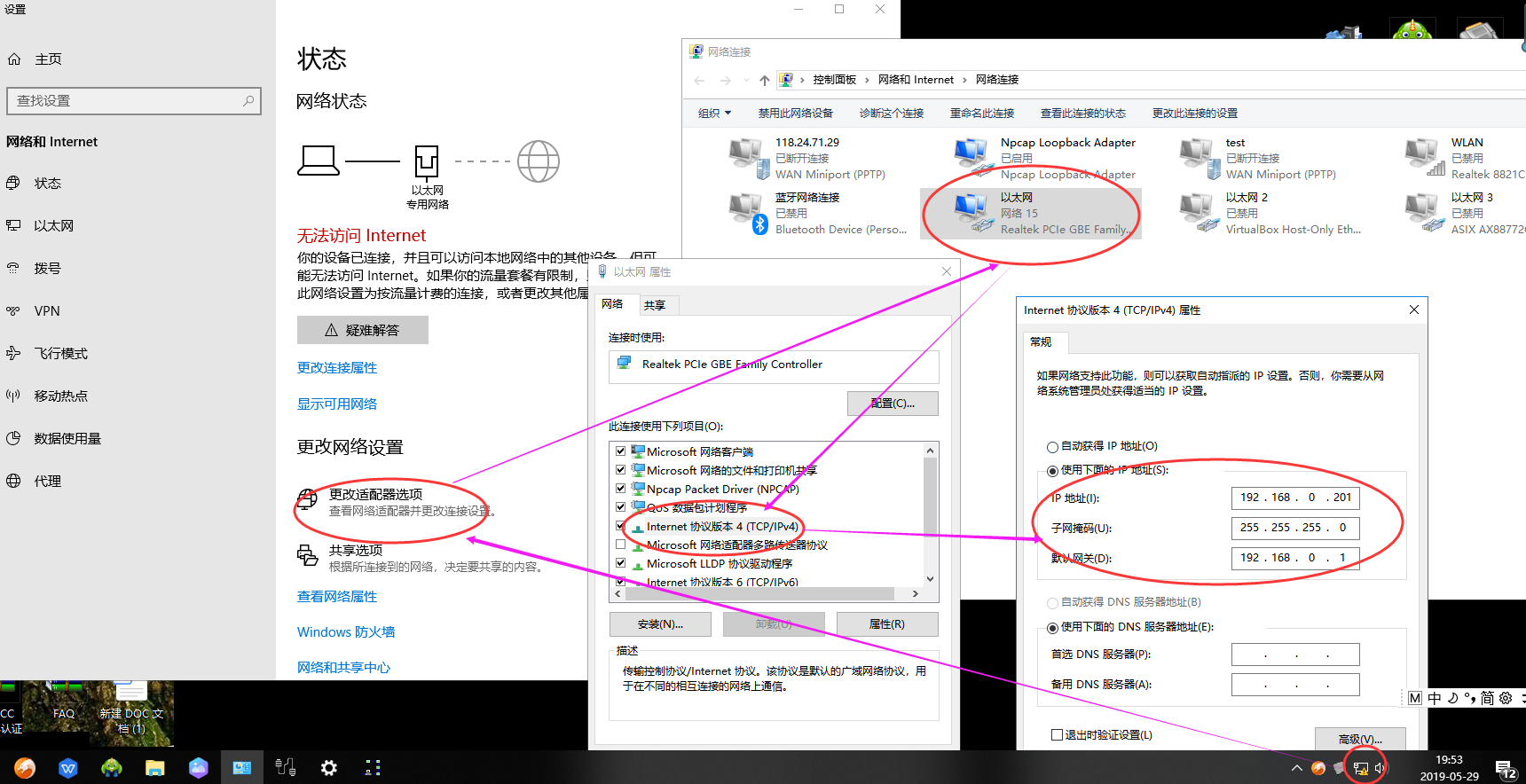

1.將電腦的IP地址設置為靜態IP，地址為：192.168.0.201

（右擊網絡圖標，打開網絡和Internet設置，更改適配器，然后選擇相應的網卡，修改相應的IP地址）

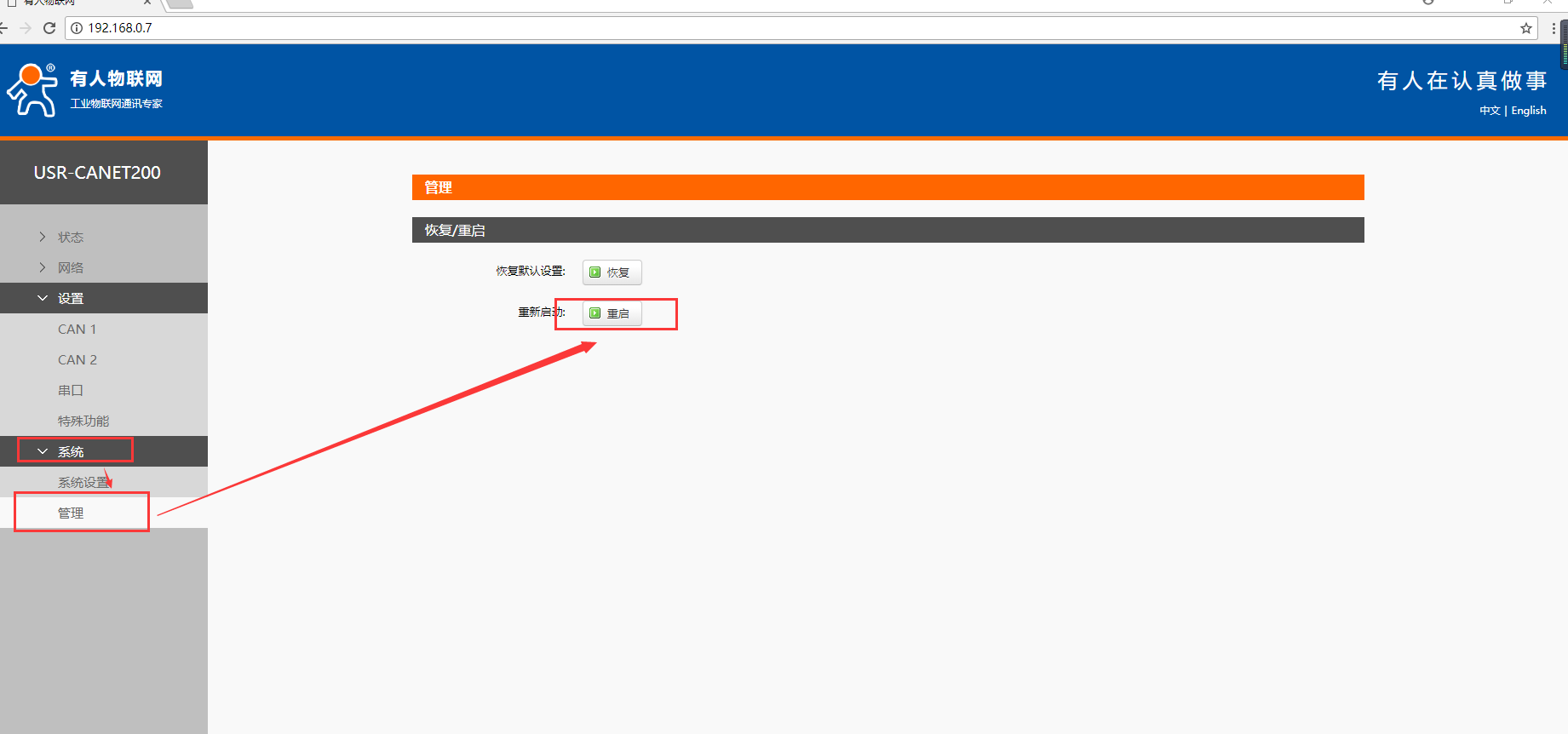

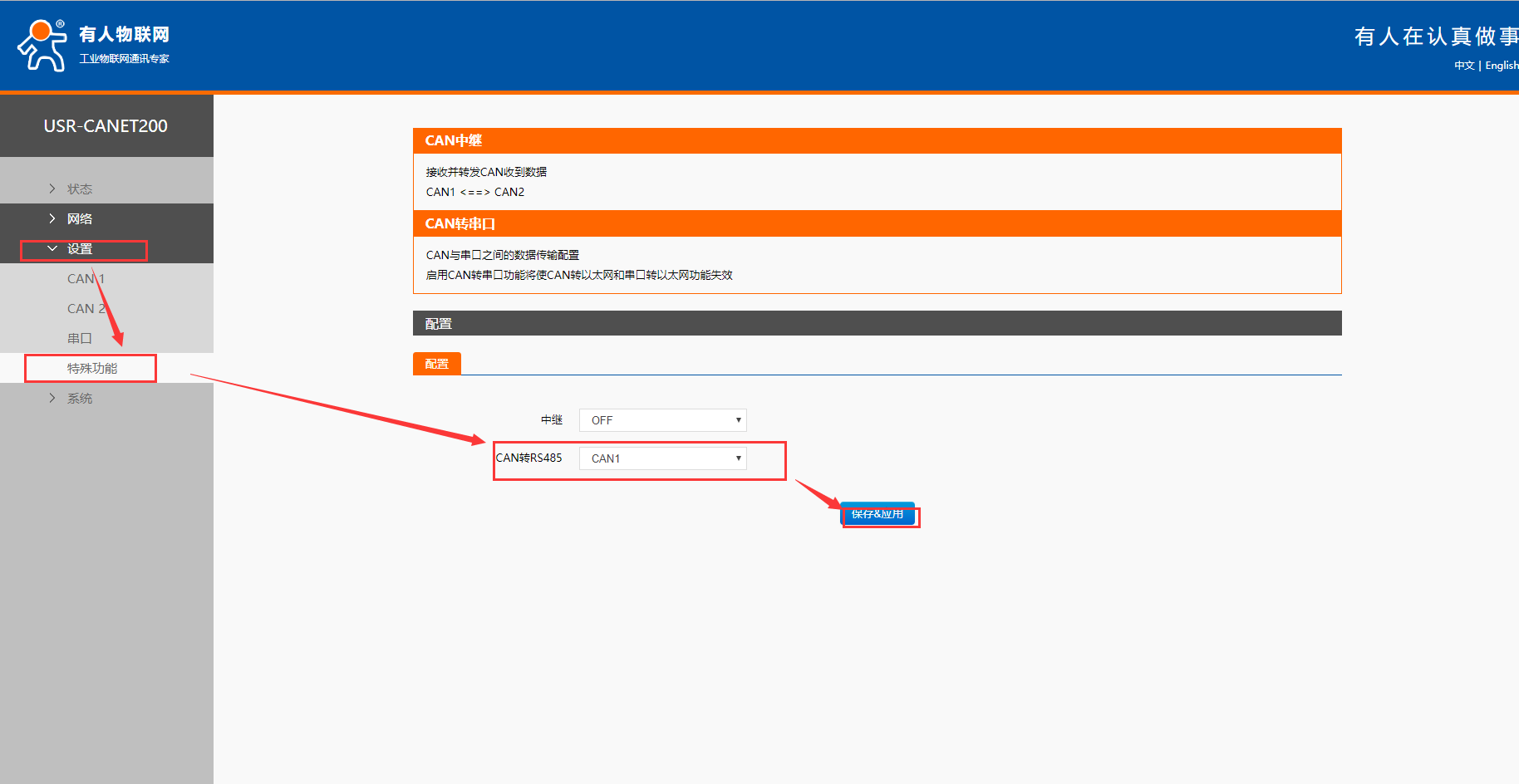

2. 瀏覽器輸入地址192.168.0.7，進入canet200的內質網頁，選擇設置->特殊功能->can轉485->打開can1，如圖所示，然后重啟。

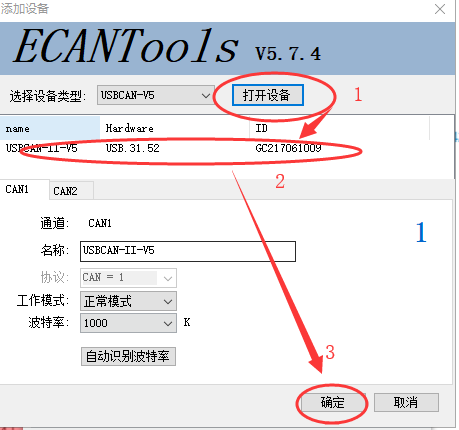

3.打開Can分析工具，（需要同款可以向技術支持提問詢要）

選擇設備類型為“USBCAN-V5”然后打開設備選擇Can1，點擊確定

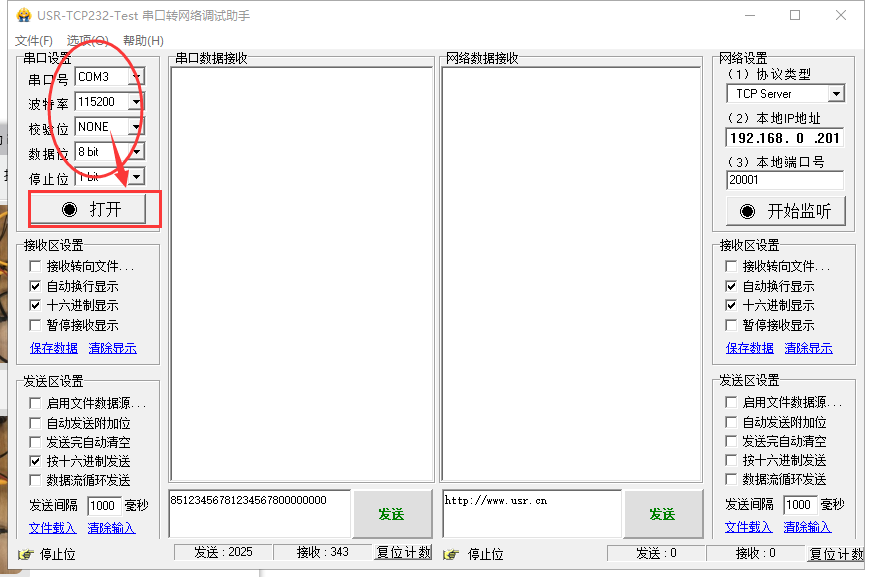

4. 打開USR-TCP232-test串口轉網絡調試助手，左側選擇已連接的com口，波特率為115200，校驗位none，數據位8bit，停止位1bit，單擊打開。

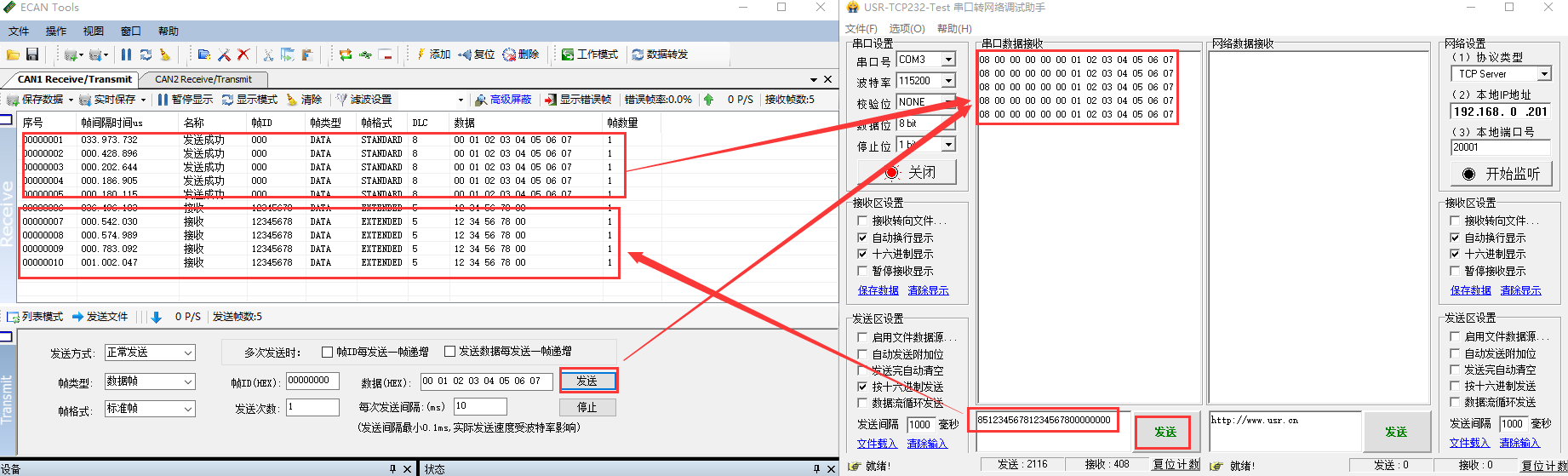

5. CAN協議數據：85123456781234567800000000、05000006781234567800000000，日圖所示，實現485轉can的通信。
