一、資料下載

DR504說明書 http://www.ggxxsw.cn/Download/1046.html

DR504軟件設計手冊 http://www.ggxxsw.cn/Download/903.html

DR504設置軟件下載地址 http://www.ggxxsw.cn/Download/907.html

當前支持型號：固件版本V3.0.04支持SN上云【設備標簽帶掃碼配置二維碼】

二、準備工作

1、USR-DR504產品 數量1個
2、電源適配器 12V 數量1個
3、485轉USB調試線 數量1根
4、電腦 數量1臺

三、操作步驟

注釋：本案例中，串口設備用電腦端的modbus slave軟件模擬來測試

1、添加設備（兩種方式二選一）

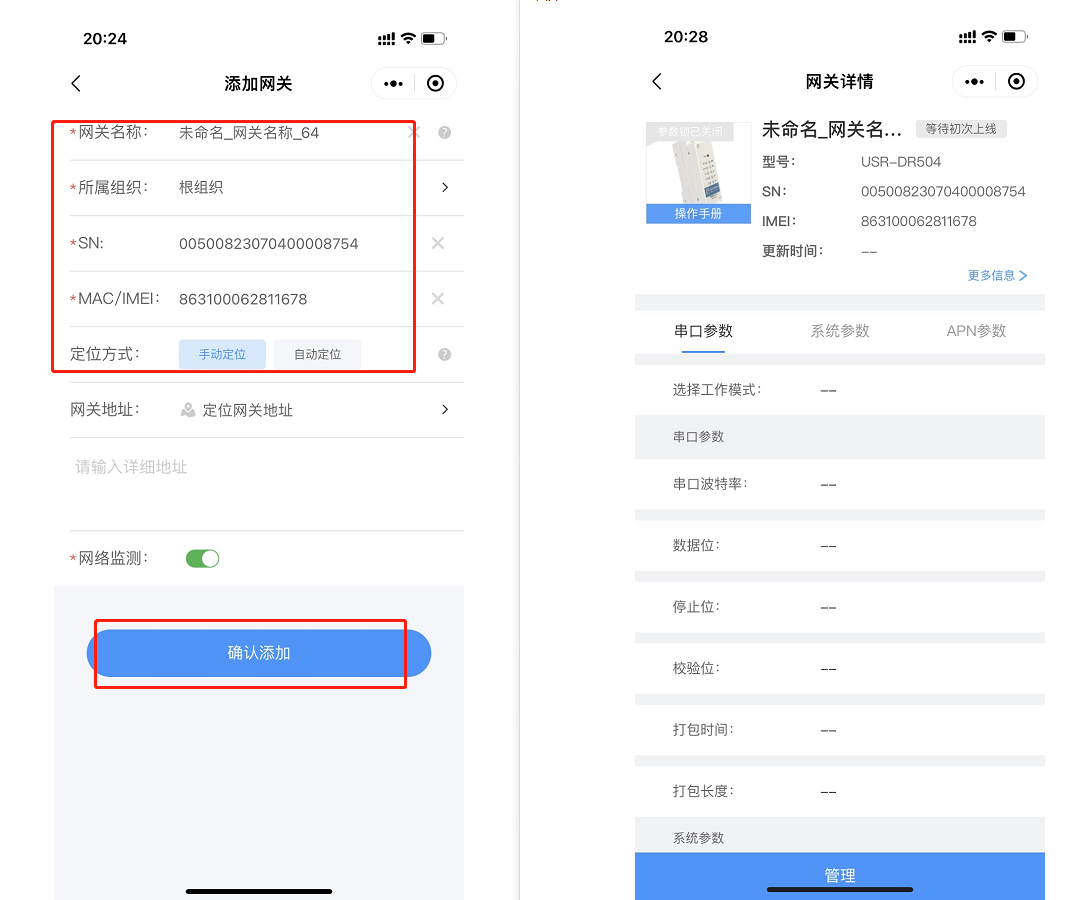

手機端操作：DTU 外殼貼有設備掃碼配置二維碼，手機微信掃描該二維碼即可跳轉有人云手機端微信小程序登錄添加網關設備。

若網關暫時不需要上電或者聯網使用，添加好設備無需等待。首次在賬號中添加的設備會顯示狀態為“等待初次上線”，當上電聯網 使用時，網關會自動上線并更新狀態為“在線”。

PC 端操作：有人云輸入設備自帶的SN和IMEI添加設備。

設備聯網正常即可觀察到設備在線。

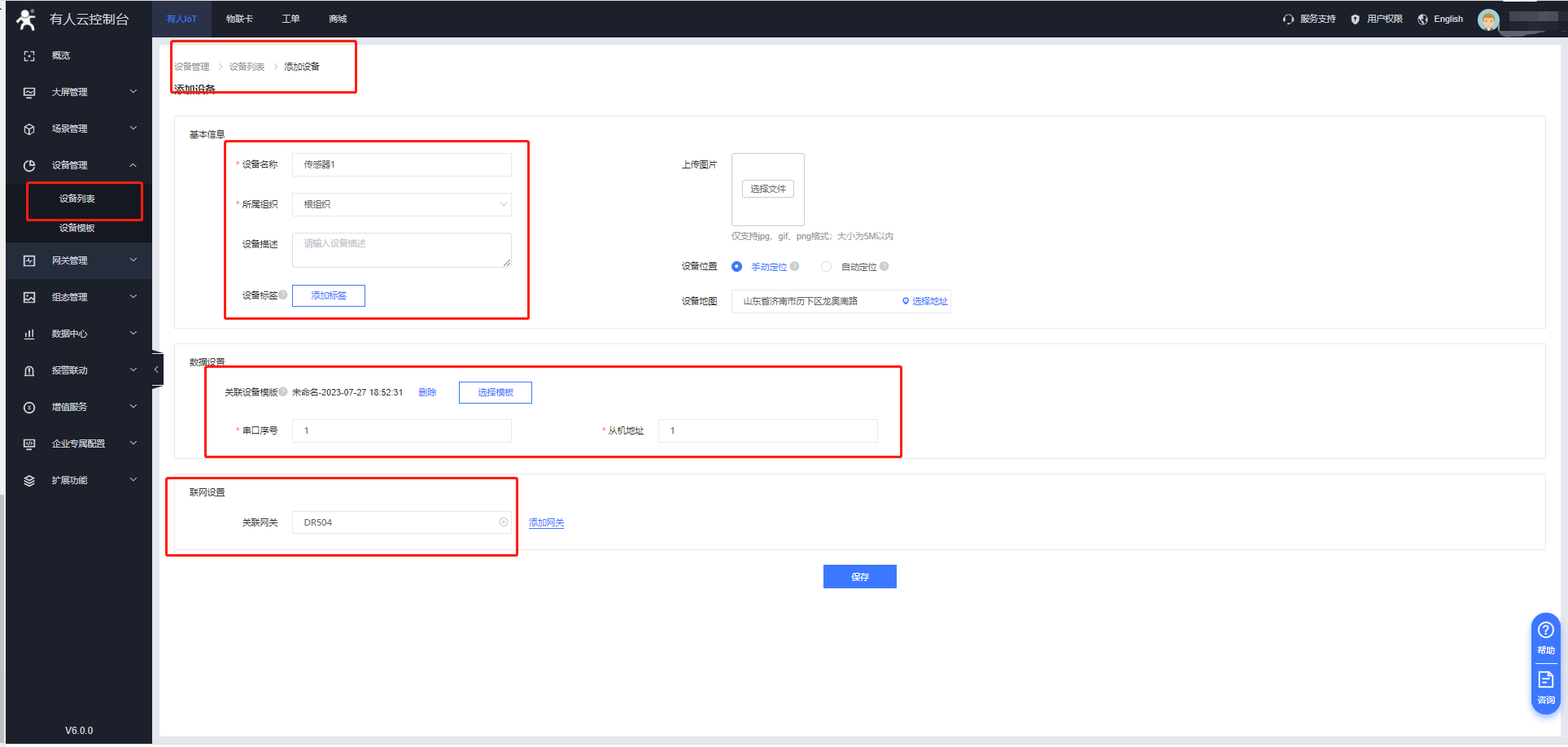

2、設備管理---編輯設備

添加所需從機終端設備信息

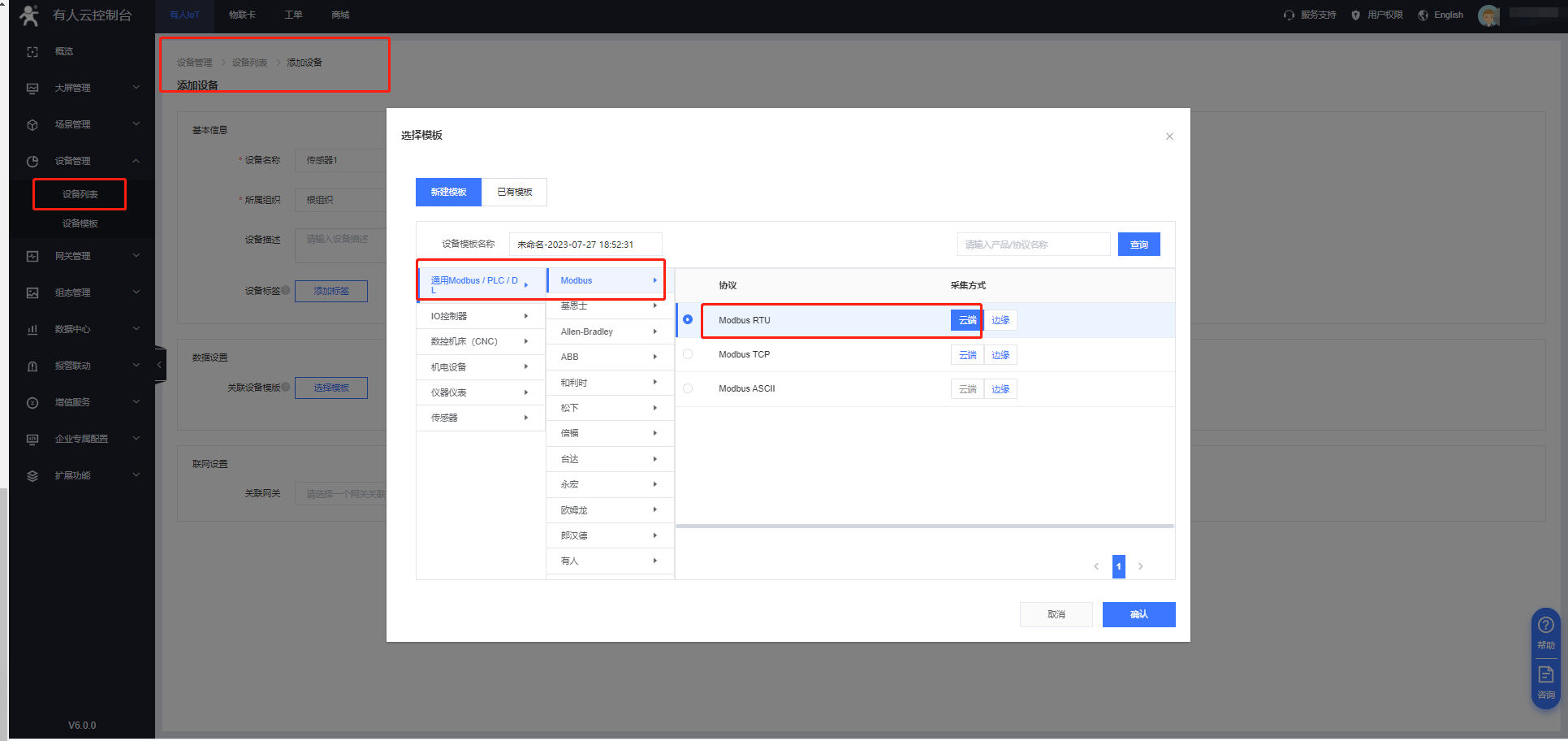

綁定對應的變量模板 modbusRTU

串口序號：默認為1

從機地址：以您實際使用的從機設備的從機地址為準。本案例默認為1

聯網設置：關聯我司設備網關，本案例為DR504

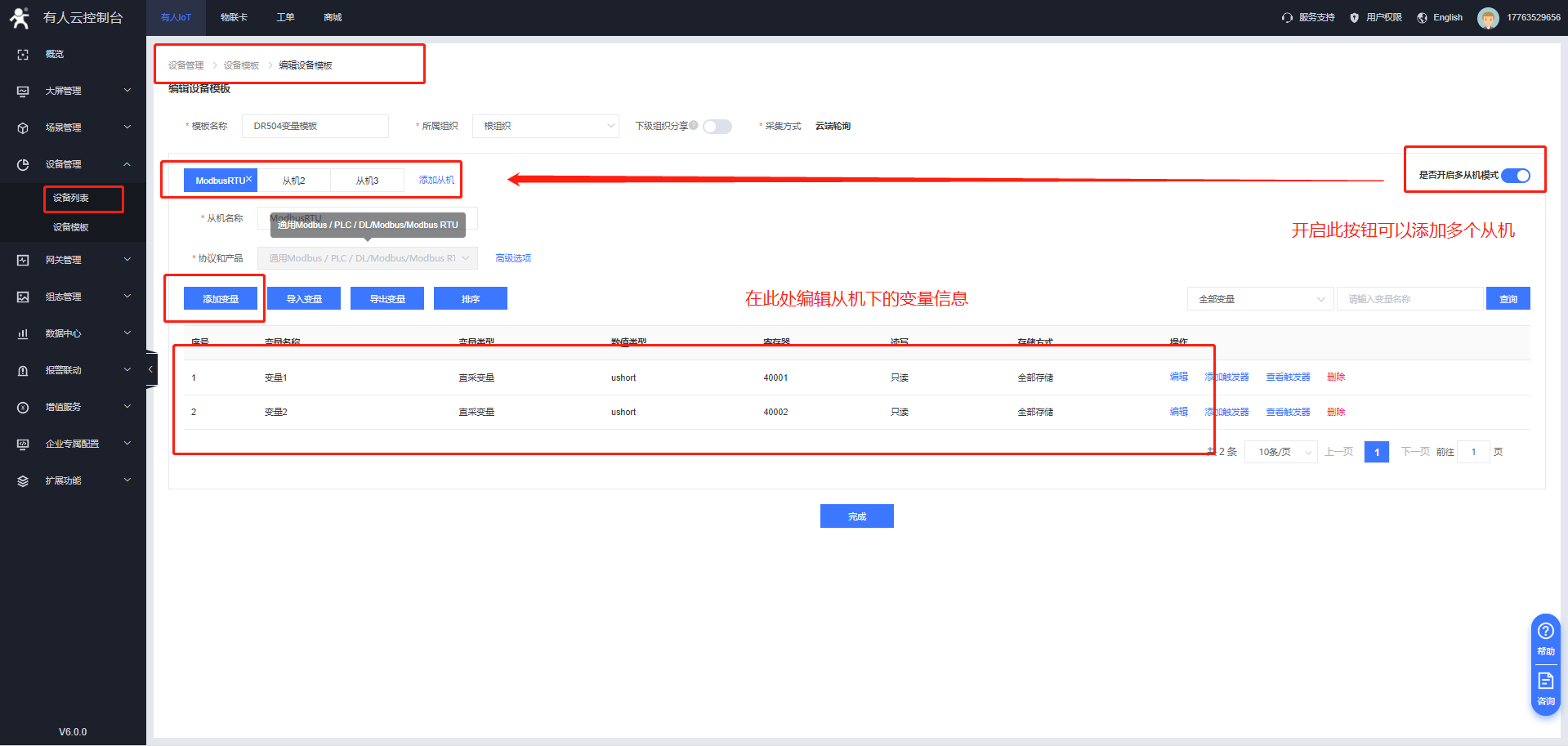

3、設備模板

添加設備從機信息

開啟多從機模式可以添加多個從機。

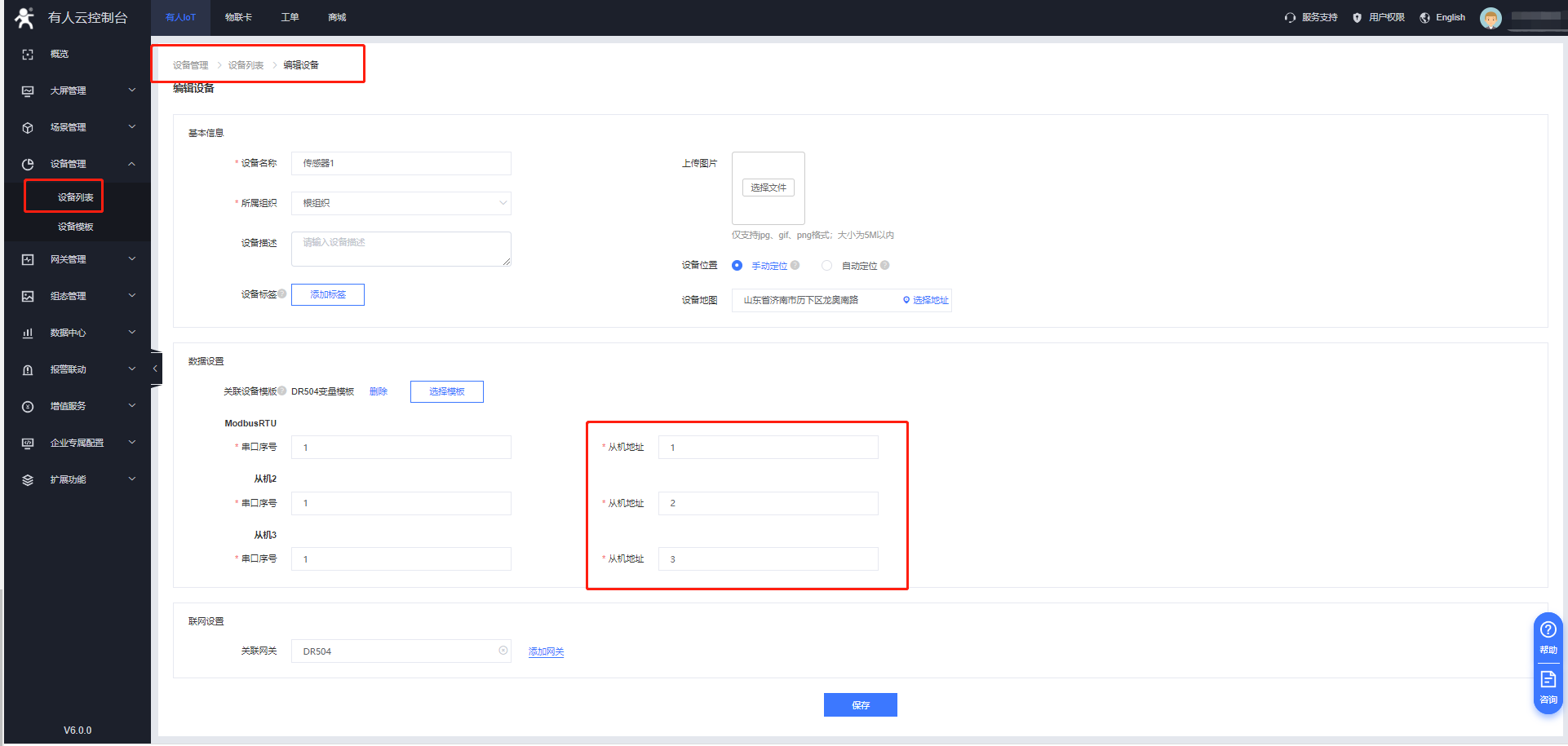

多個從機地址需要在設備列表編輯界面修改。

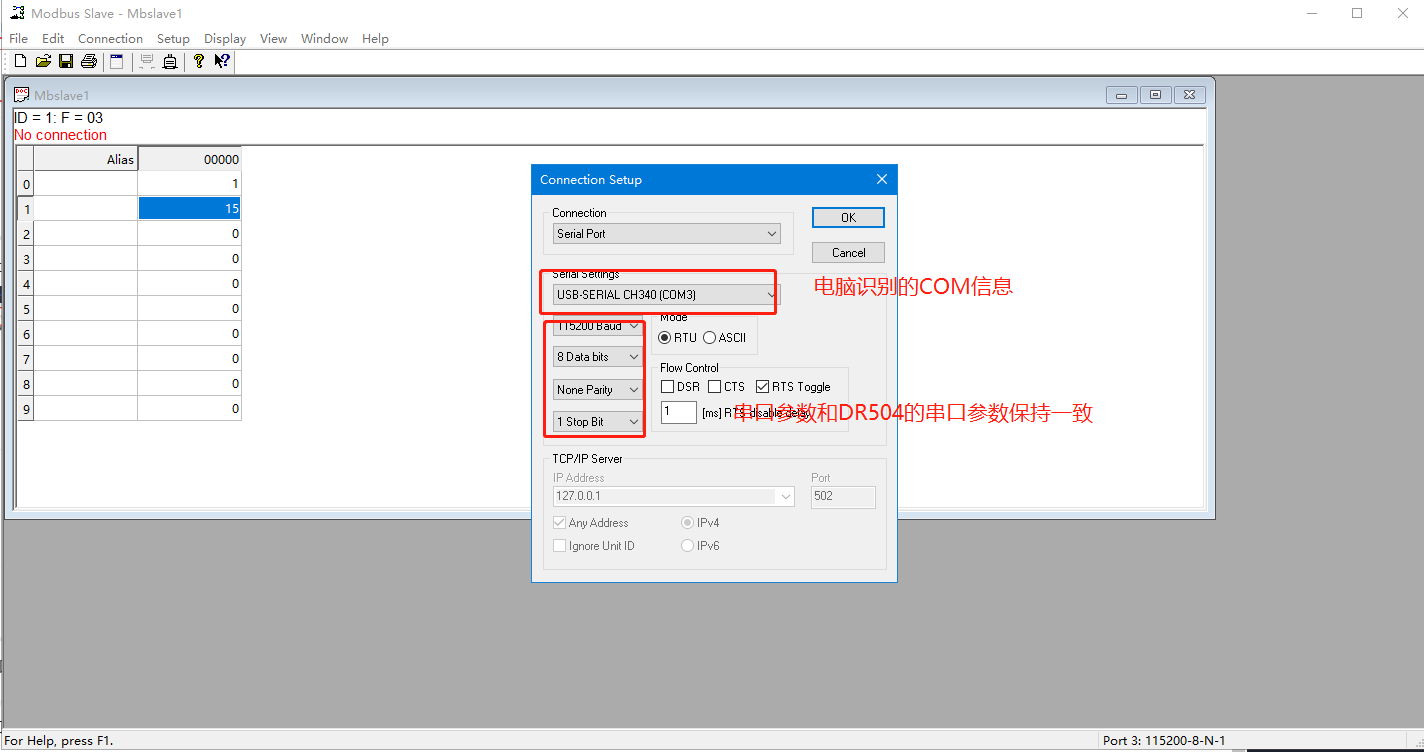

4、DR504串口端操作

接USB轉485的串口線，A接A、B接B。USB接電腦，電腦識別COM口，

本案例使用modbuspoll模擬從機設備。
DR504的串口參數波特率數據位校驗位停止位需要和真實連接的串口設備保持一致，此案例已默認參數為準。

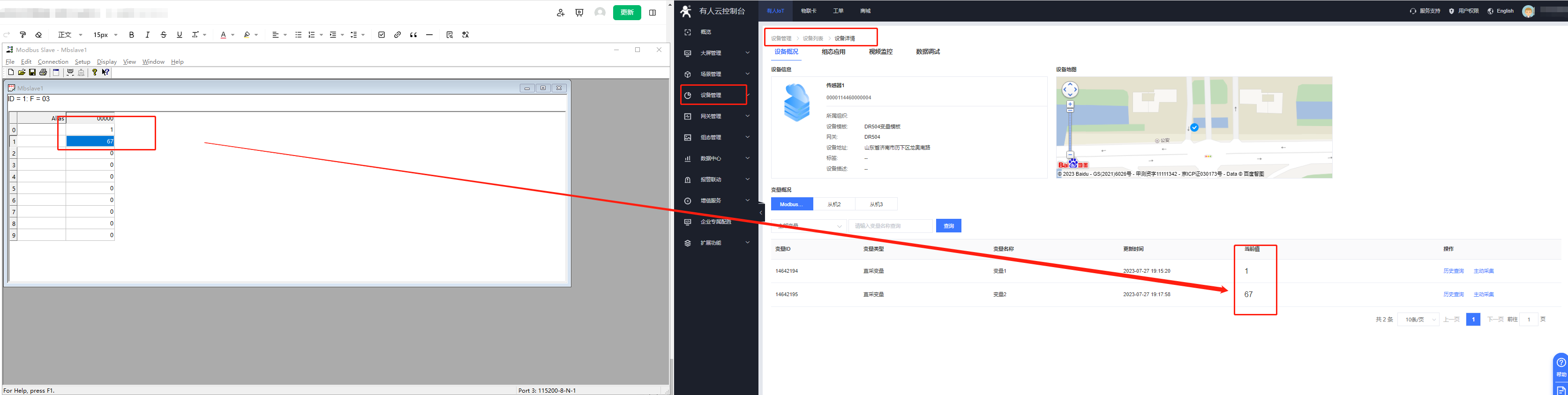

5、數據調試

數據詳情界面可以看到采集的信息。

撰寫人：于冰
