說明：用modbus slave軟件模擬modbus rtu協議的串口設備;

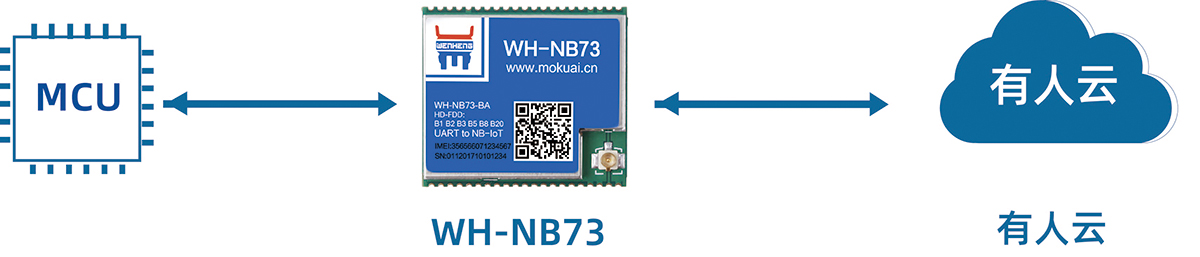

數據流向：modbus slave軟件----NB模塊-----有人云(組態顯示)
客戶實際應用：modbus rtu設備---NB模塊---有人云(組態顯示)
串口調試助手下載地址：http://www.ggxxsw.cn/Product/78.html
NB模塊設置軟件下載地址：http://www.ggxxsw.cn/Download/620.html
NB73-BA說明書：http://www.ggxxsw.cn/Download/767.html
NB75-BA說明書：http://www.ggxxsw.cn/Download/891.html
NB設置軟件下載：http://www.ggxxsw.cn/Download/620.html
硬件準備：NB模塊，測試底板，NB卡，USB轉232串口線，電源適配器，天線
硬件連接：
將模塊在測試底板上安裝好，插入NB卡，電腦通過USB轉串口線連接測試底板上的232串口
具體步驟如下：

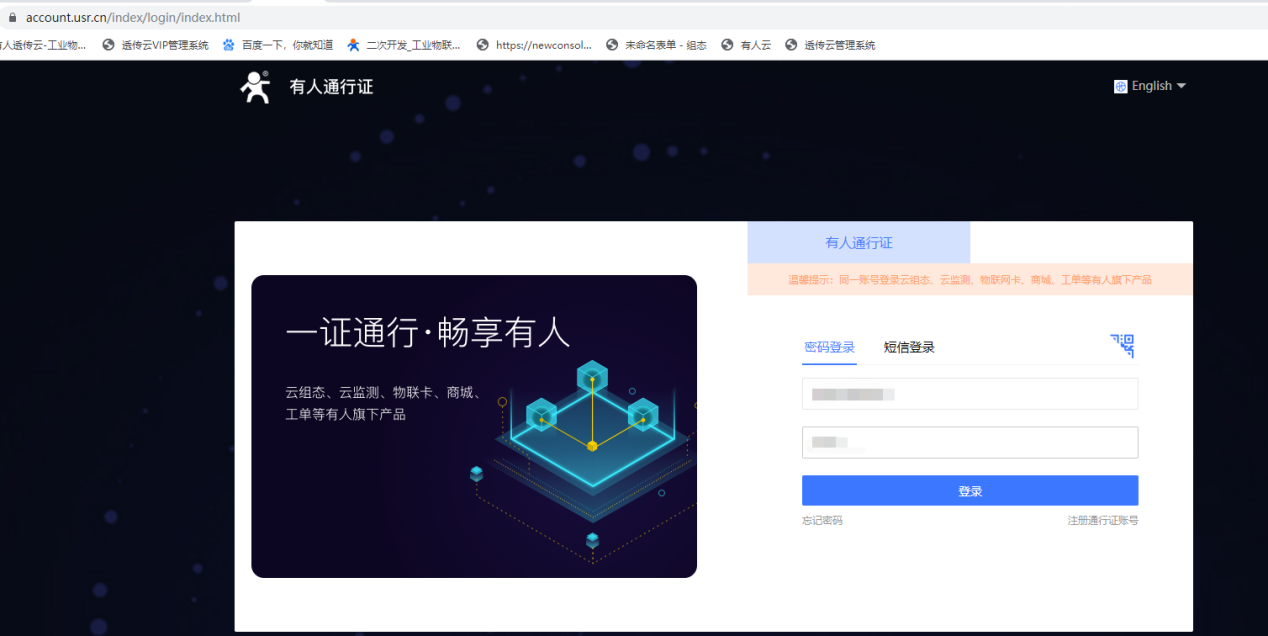

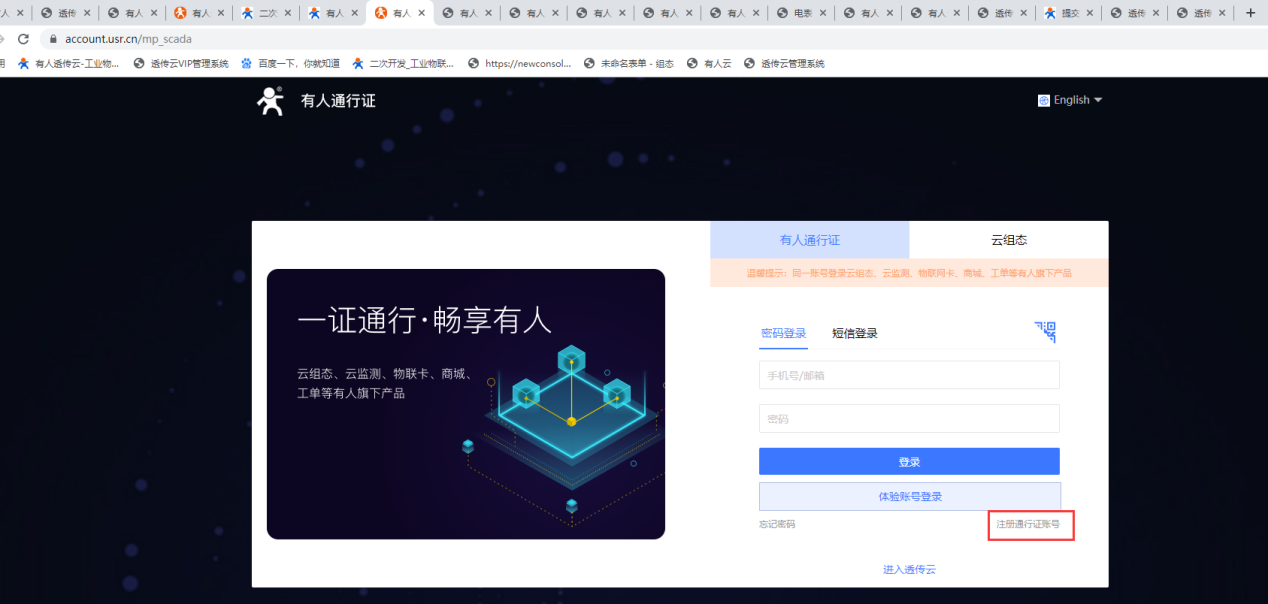

1、登錄有人云(如果沒有賬號先申請通信證)

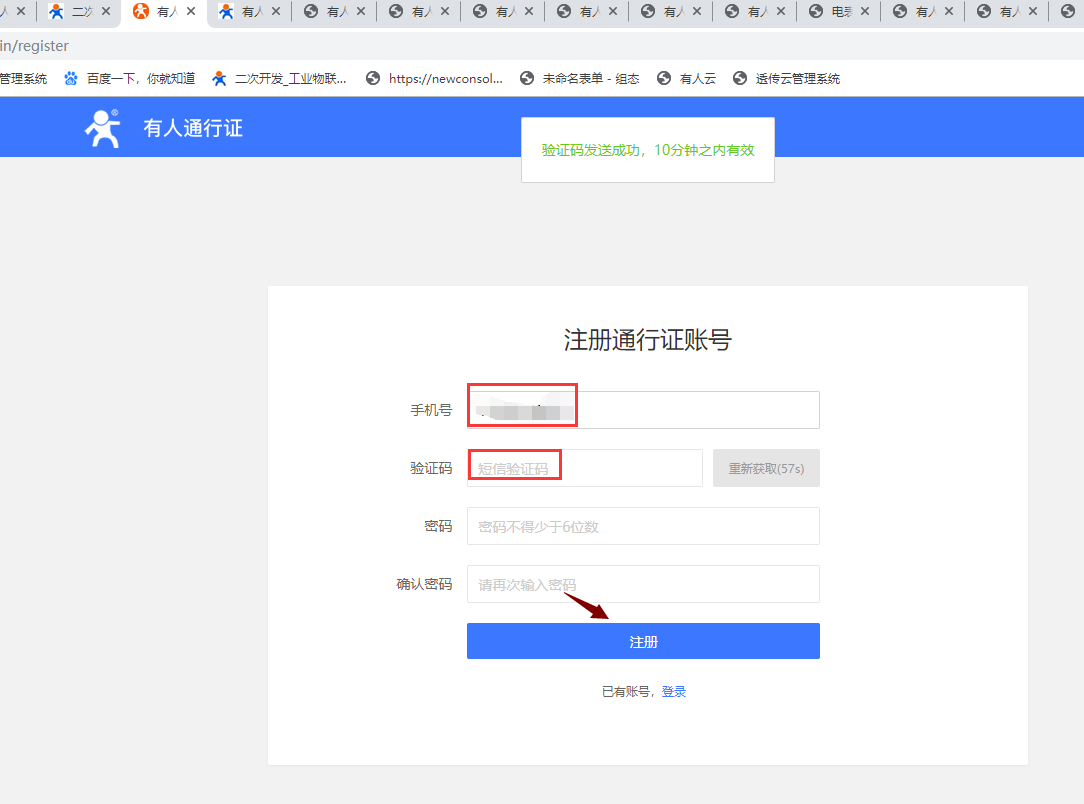

2、目前只能通過手機號來注冊通行證賬戶
3、注冊完此，由此進入有人云界面

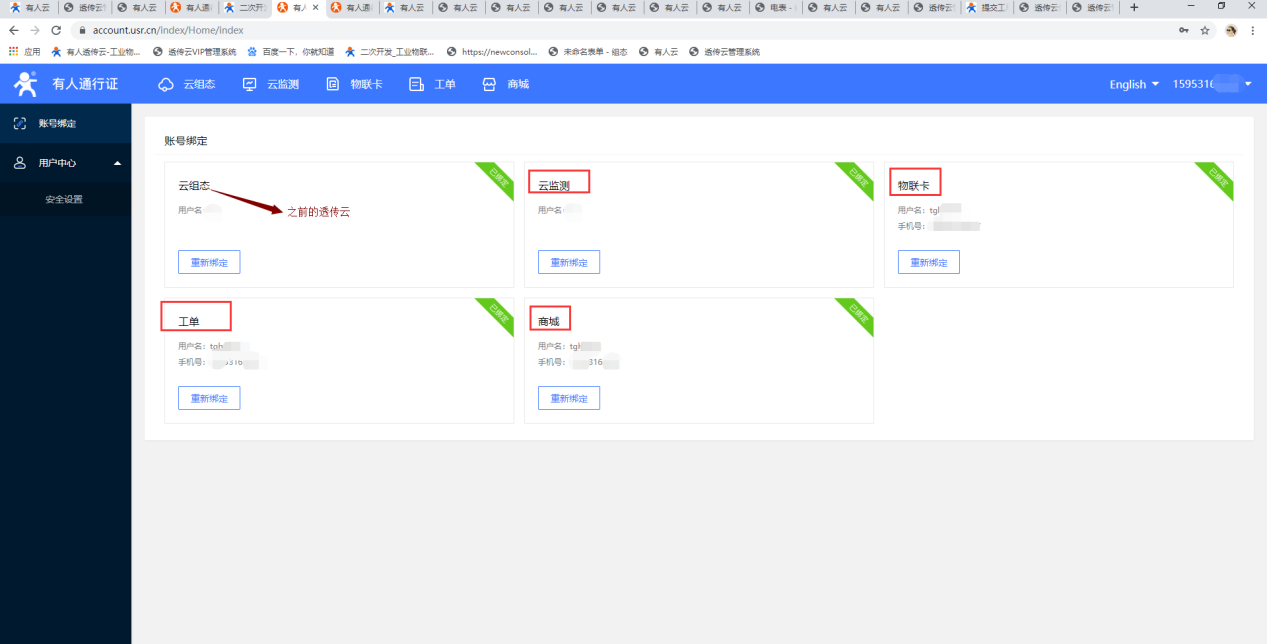

4、可以重新創建云組態，如果以前使用過透傳云可以直接綁定透傳云的賬號，由此界面綁定物聯網卡平臺，工單系統，云檢測和商城;

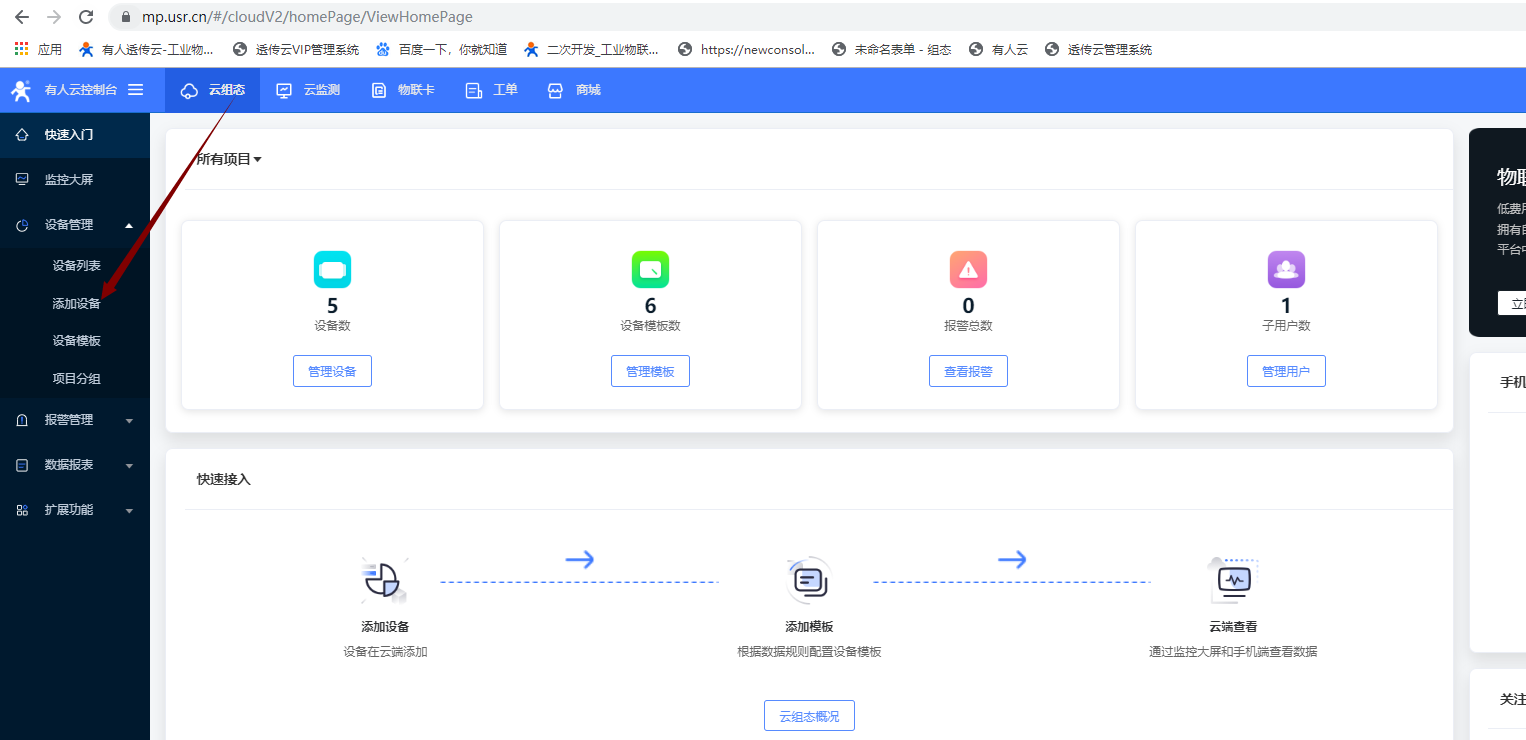

5、本次案例是NB模塊連有人云進行數據顯示，可以進入云組態，選擇添加設備;

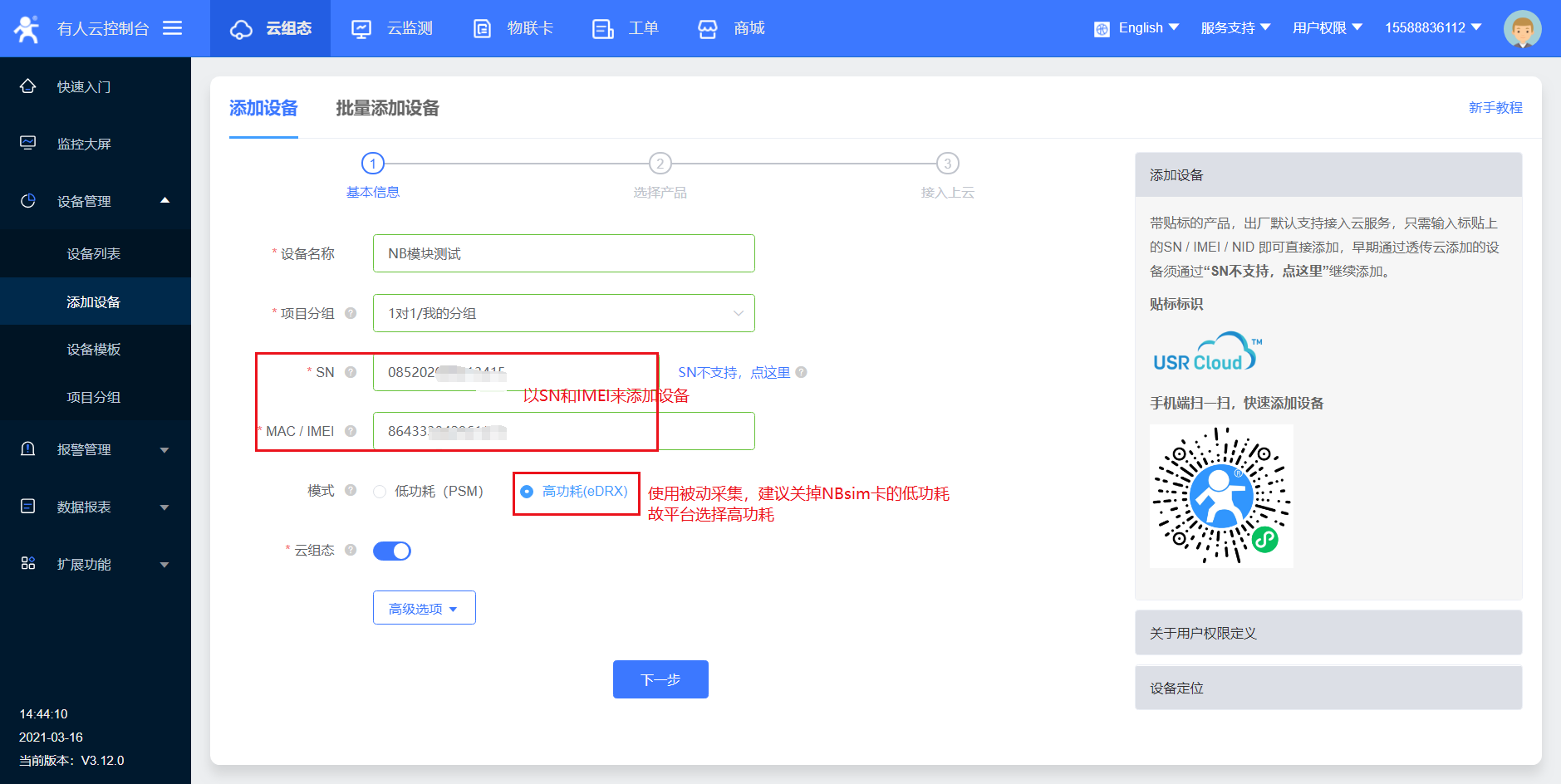

6、設置設備名稱，和項目分組，NB模塊目前支持使用SN和IMEI添加設備;模塊的的IMEI和SN可以通過掃描標簽二維碼獲得或者用AT指令讀取，選擇云組態，添加數據模板;

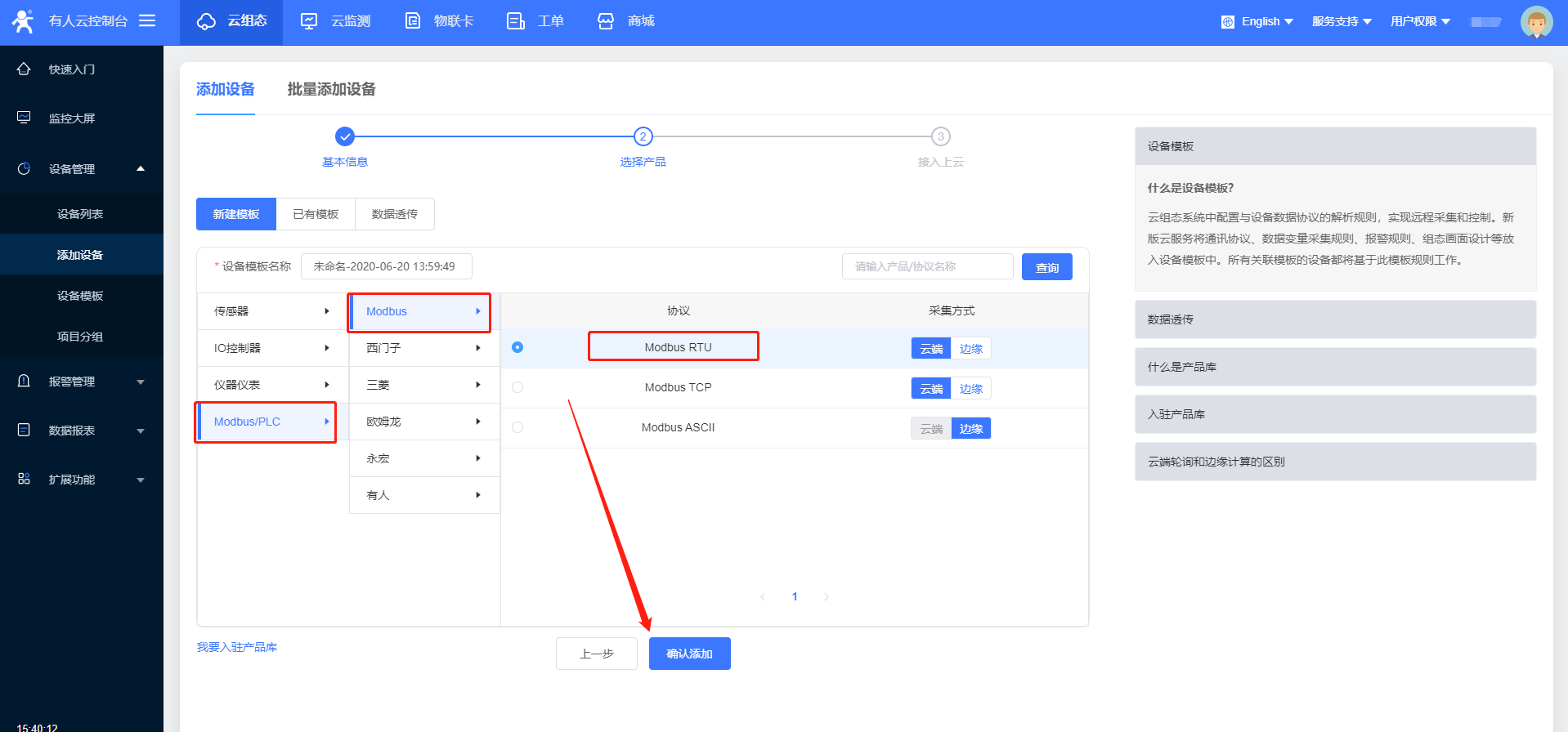

7、模板選擇ModbusPLC---Modbus---第一個ModbusRTU---確認添加---完成（如果已有模板的話，可以直接選擇已有模板）。

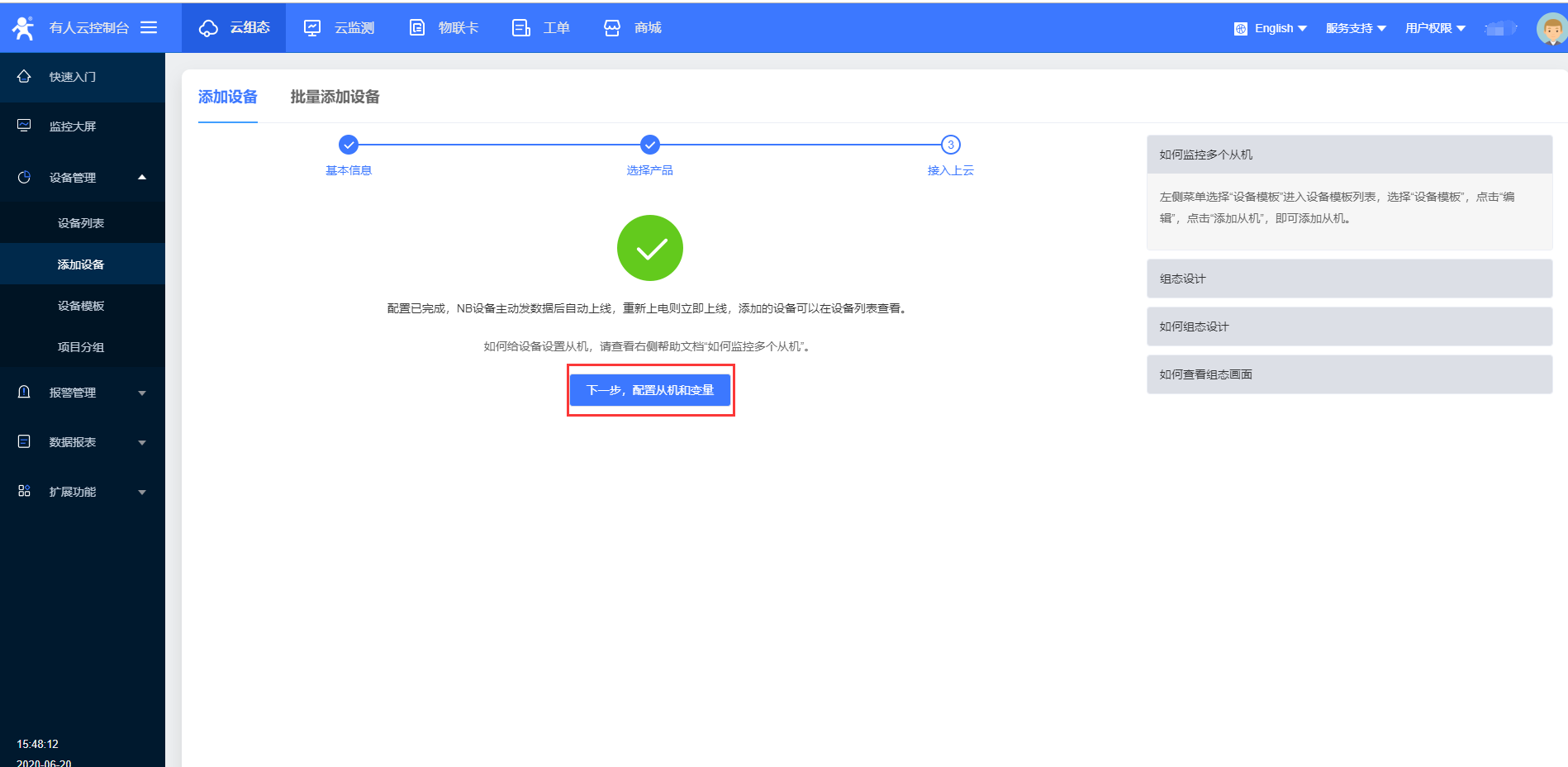

8、下一步需要配置從機還有變量，從機和變量都是由終端決定的。
9、設置從機名稱，從機地址是接在NB模塊的串口上的終端設備的從機地址(如果不清楚，可以咨詢終端設備的廠家)，這里我們用Modubs slave軟件模擬從機。

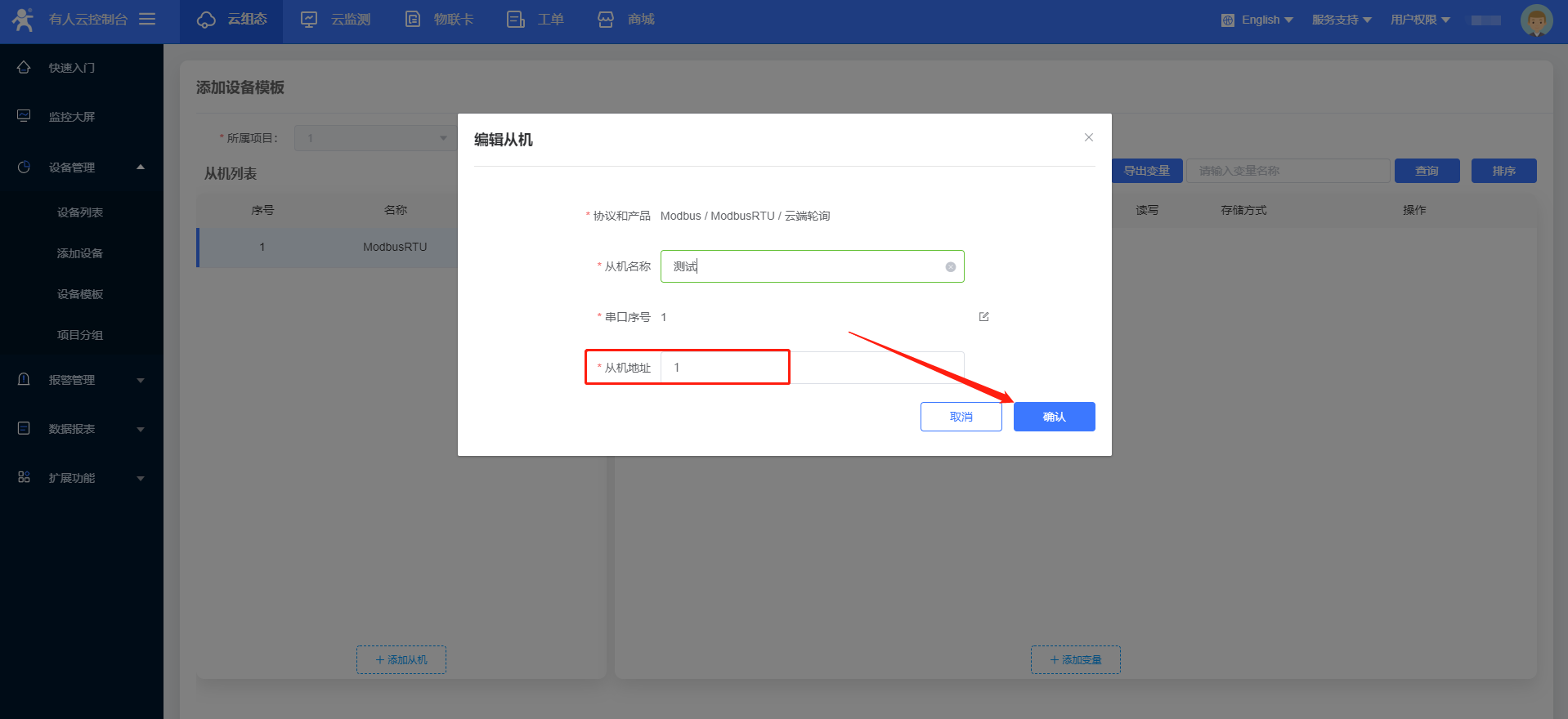

1)點擊添加從機，填寫從機名稱和從機地址，點擊確認。
2)添加變量，自定義變量名稱和單位

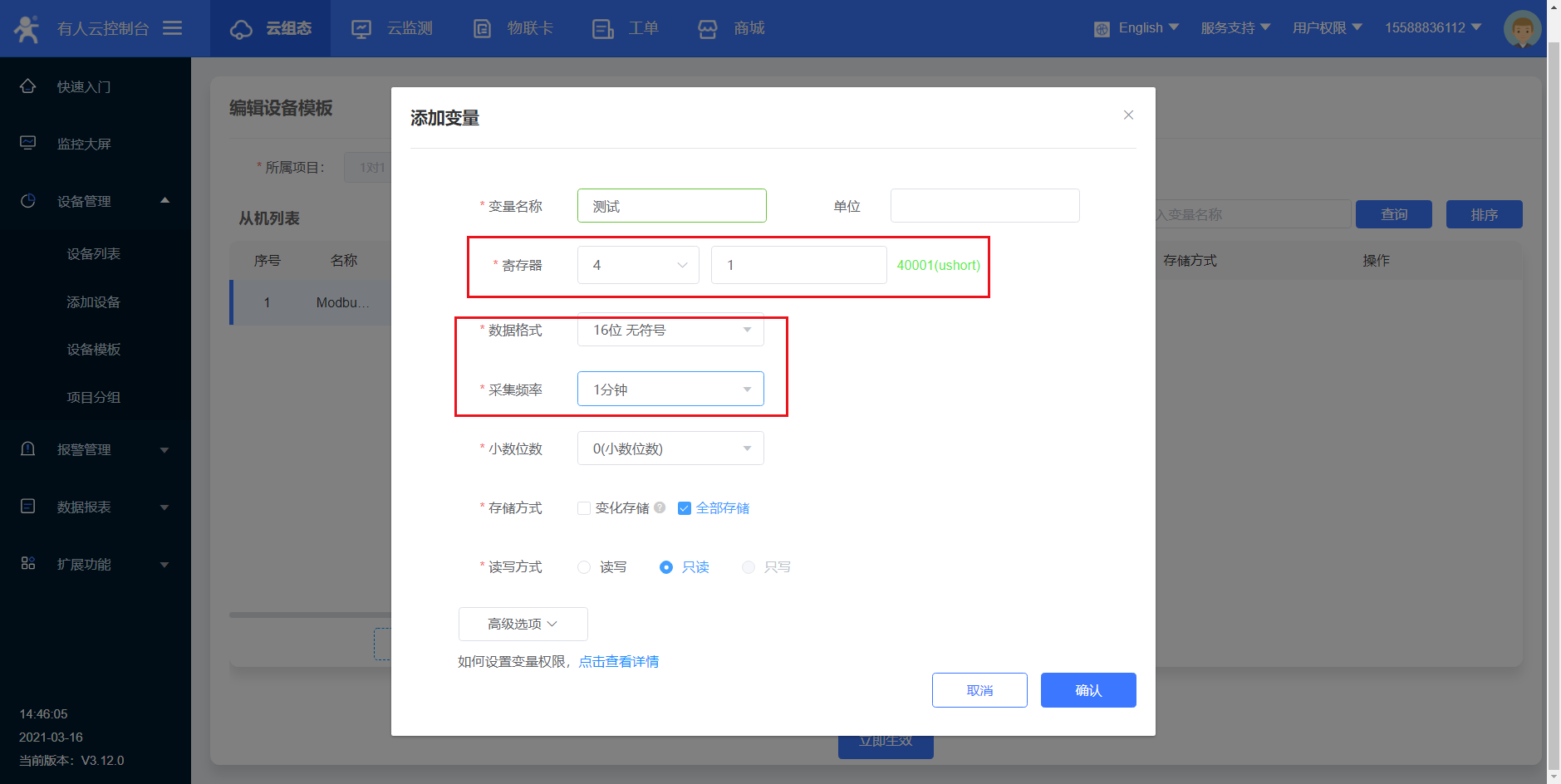

設置數據節點的名稱，寄存器地址，數據格式，采集頻率(最低只能是一分鐘);
寄存器地址填寫規則：
格式為 功能碼+寄存器地址(需要16進制轉為10進制)+1
與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。
如：
功能碼03H或06H，起始地址0000H，則填：40001;
以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1
所以組態地址就是40001;

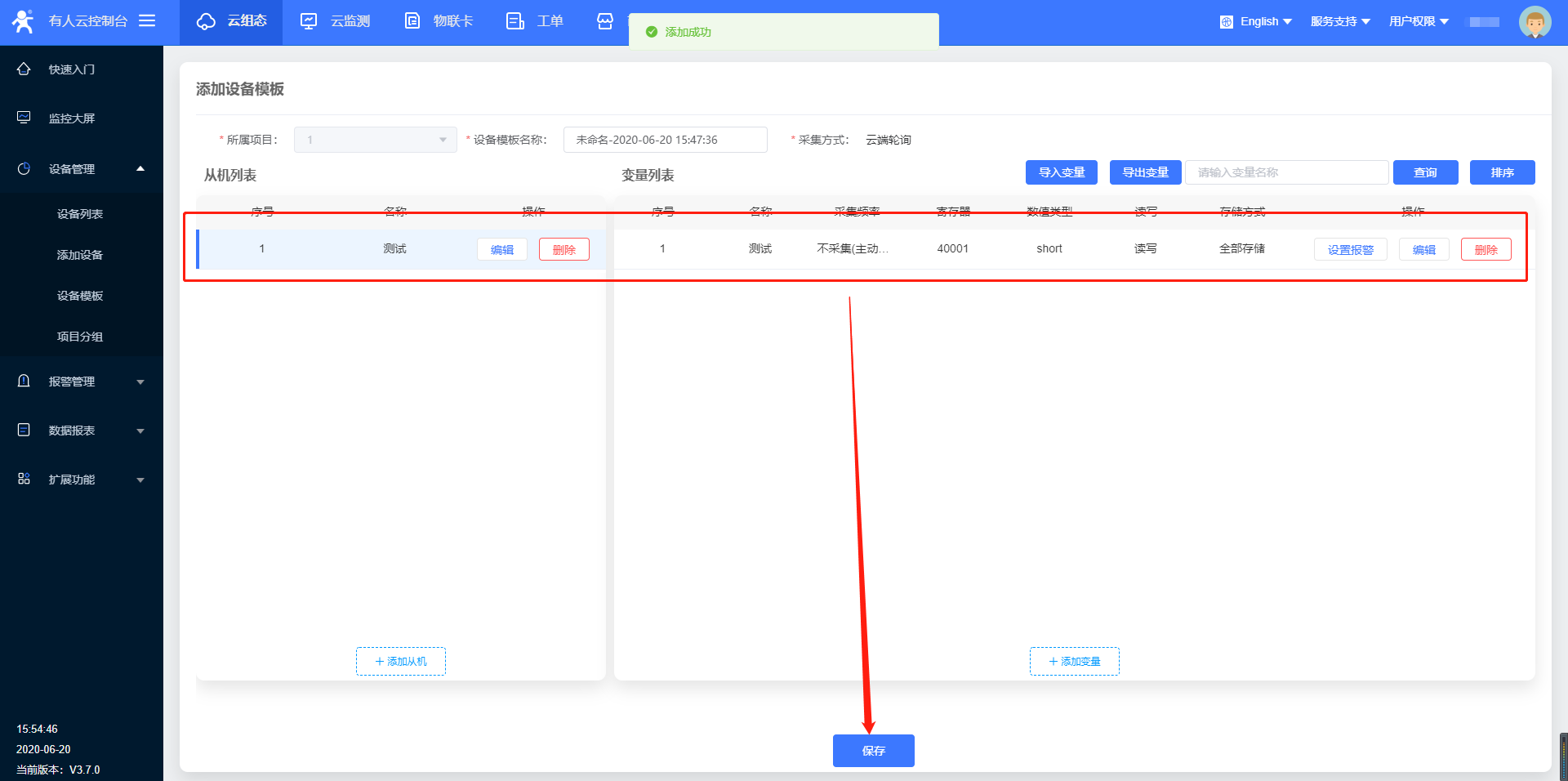

設置完成后點擊保存。
10、下面設置NB模塊參數

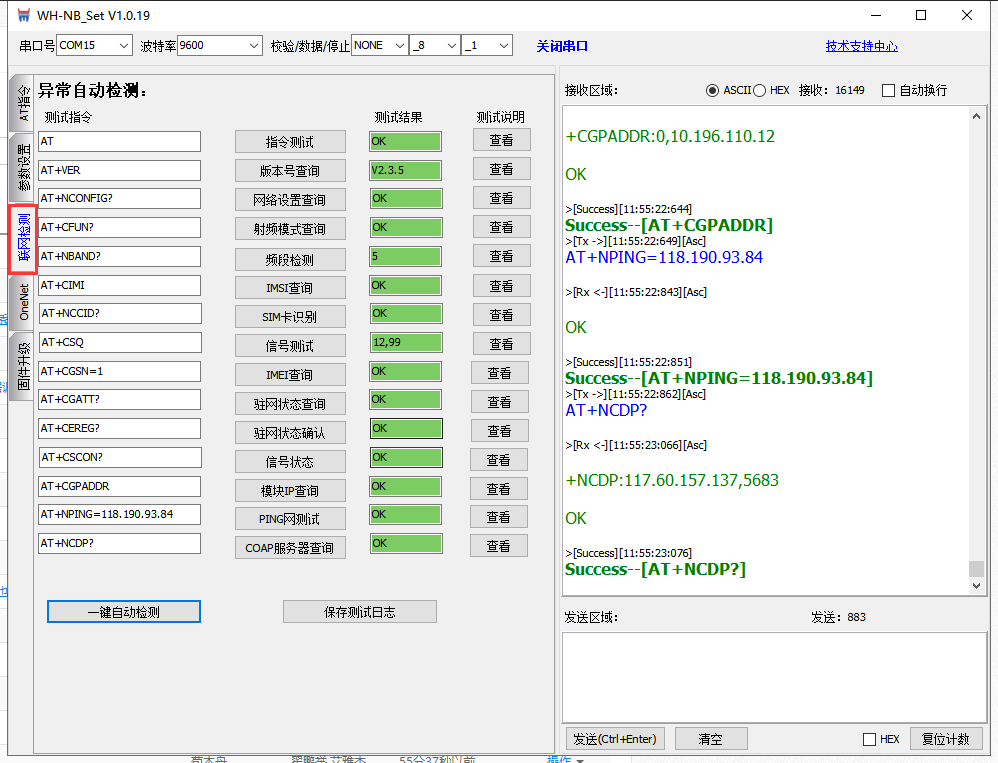

1)打開設置軟件，打開串口(出廠串口參數9600/8/N/1)進入配置狀態(若是出廠狀態下cmd模式，無需進入配置狀態)，一鍵聯網檢測一下模塊是否OK，若有報錯，點擊“查看”根據提示操作。

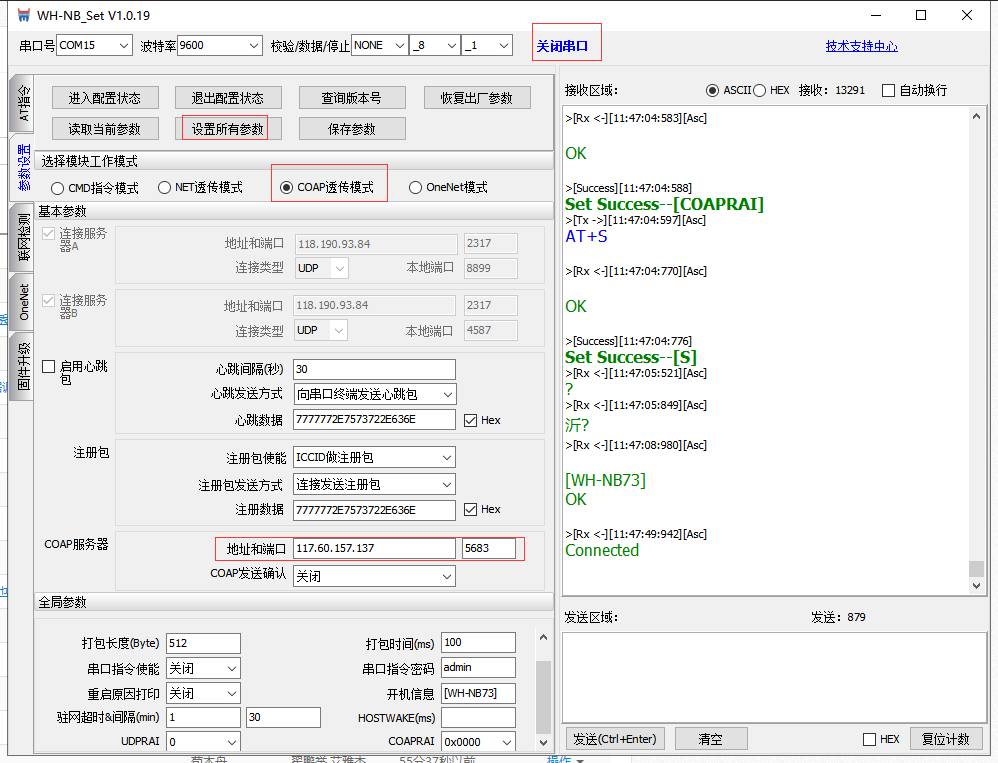

2）讀取當前參數，然后設置工作模式為coap透傳模式，coap服務器地址和端口保持默認的117.60.157.137：5683.然后點擊設置所有參數，模塊會自動保存參數并重啟，等待重啟完成之后，設備聯網Ok之后會打印connected，此時可以測試數據通信。

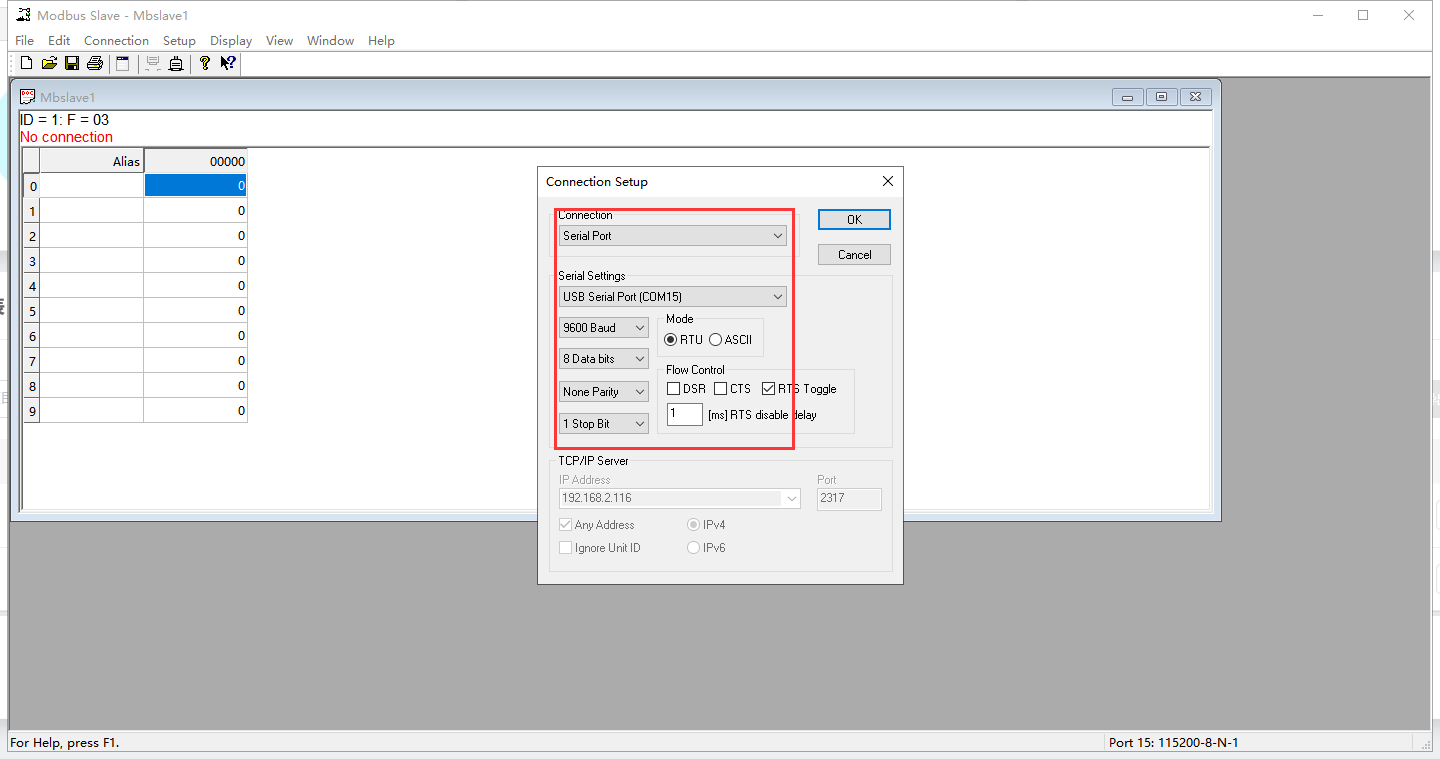

10、打開modbus slave模擬軟件，設置參數和NB模塊串口參數一致，點擊OK

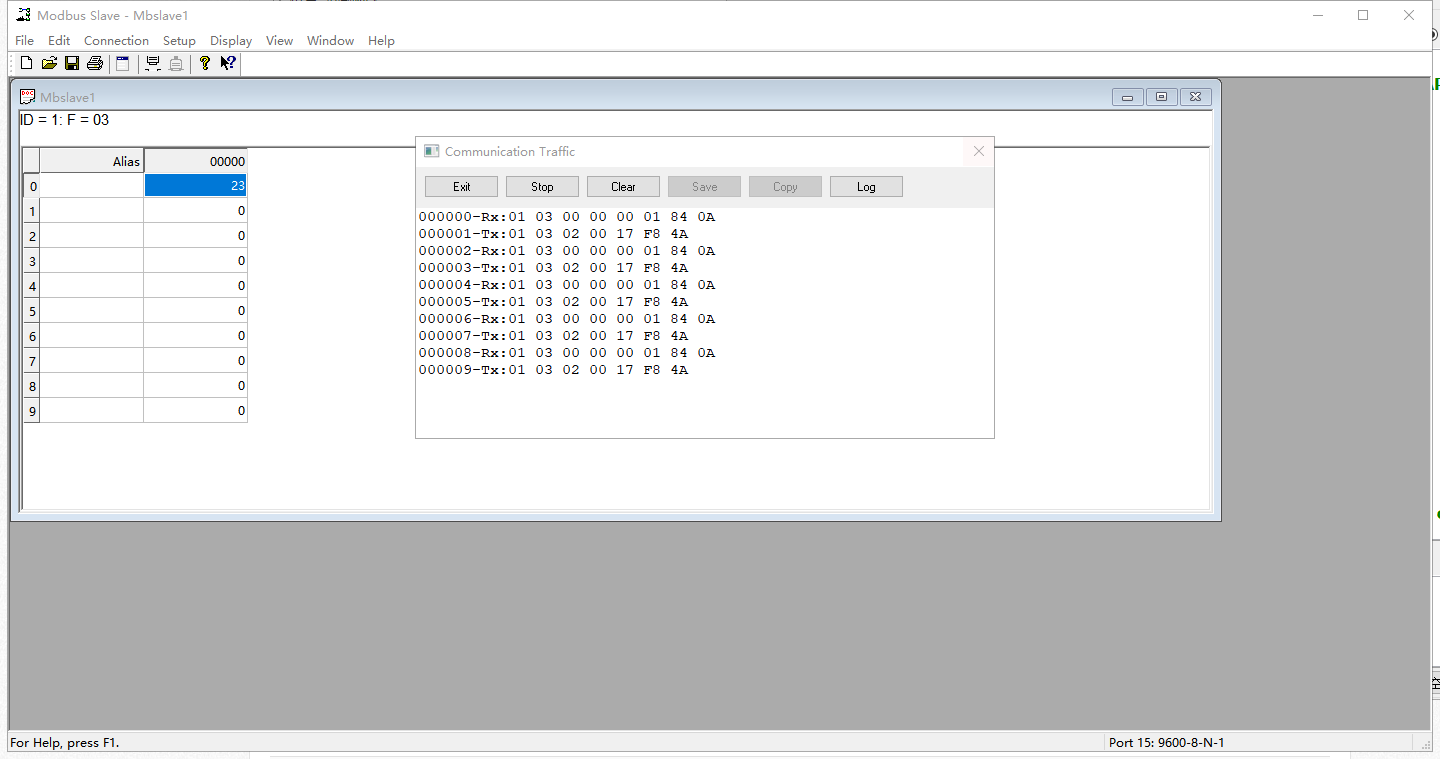

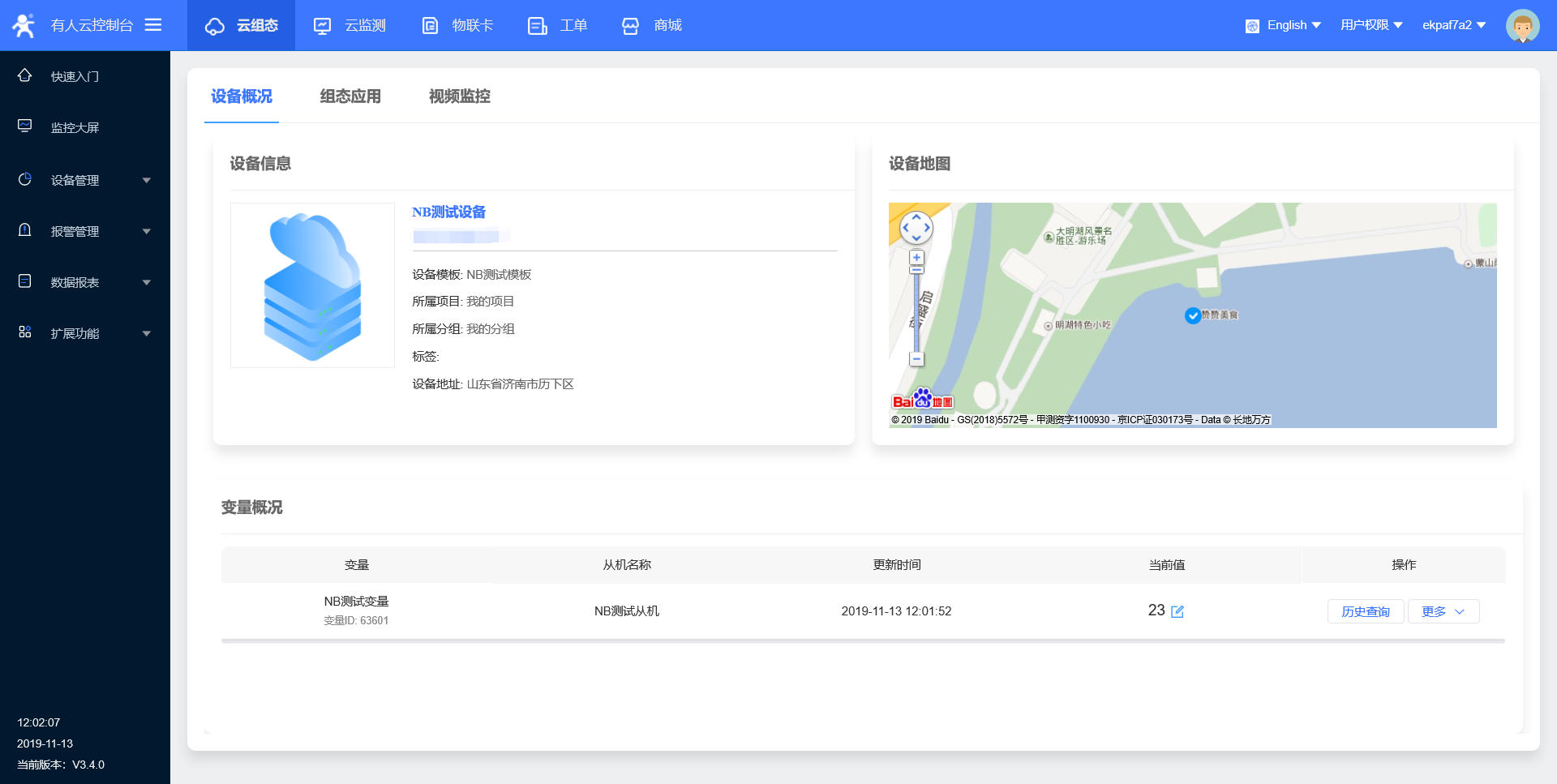

11、在modbus slave串口軟件發送數值,可以在透傳云是哪個進行數據的顯示，其中ID1是從機號，03是功能碼。
注意：
1、NB卡出廠默認低功耗(PSM)，只有在模塊主動上傳數據時才會喚醒模塊，且只有模塊喚醒后的20s內模塊能夠接受數據，之后便進入休眠(PSM)，不接收服務器下發的數據。
2、如果想要云端下發采集，可以關閉NB卡的低功耗或者開啟設備端向服務器發送心跳包(定時喚醒)。
3、NB設備重啟或者重新駐網后，需要串口主動上傳一包數據，激活設備上線才能進行雙向數據通信。
