本例以USR-216為例

所需資料：

216軟件使用手冊：http://www.ggxxsw.cn/Down/USR-C216-software-V1.0.3.pdf

串口調試助手：http://www.ggxxsw.cn/Download/27.html

AT命令軟件：http://www.ggxxsw.cn/Download/91.html

1、首先將WiFi模塊連接到路由器上

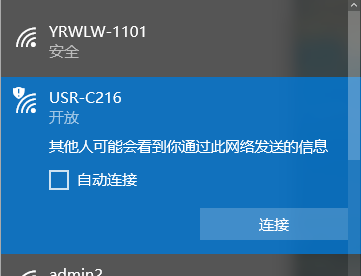

在電腦無線搜索欄，搜索到USR-216，連接

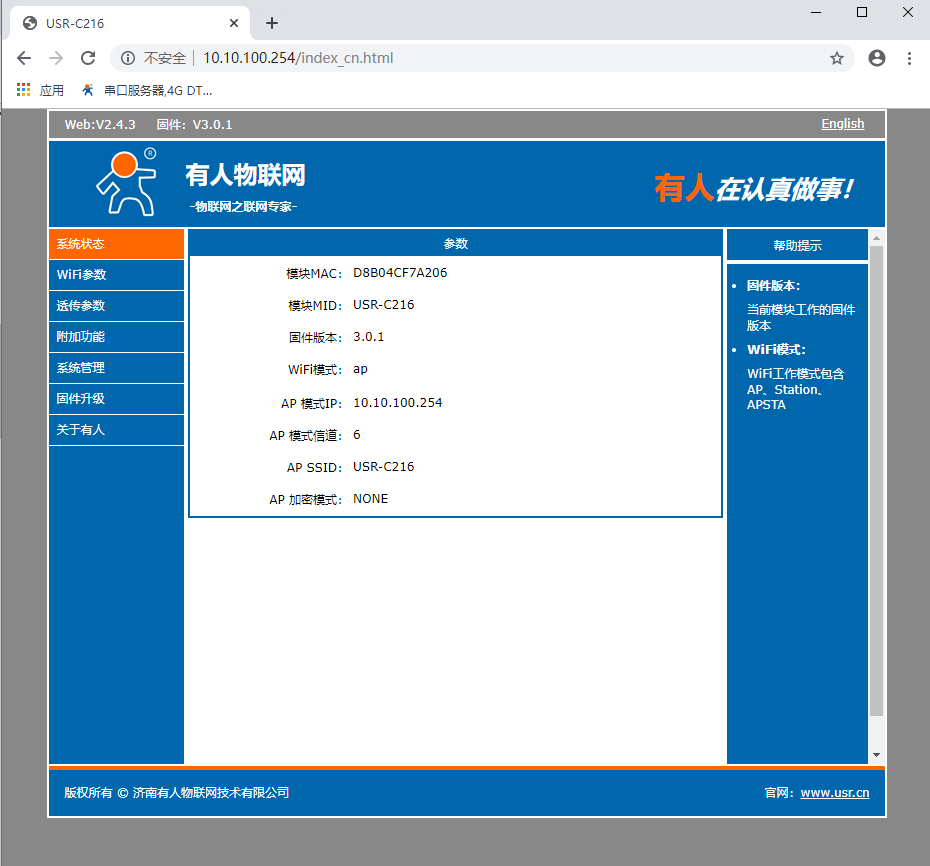

2、在瀏覽器輸入10.10.100.254，用戶名和密碼都是admin

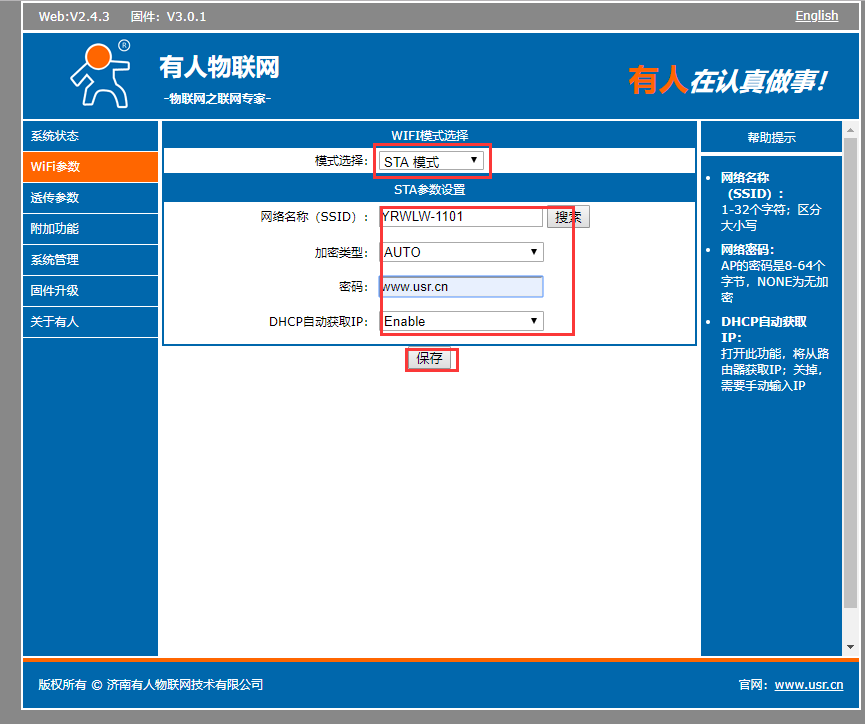

3、設置為STA模式，設置要連接的無線路由器名字和密碼，點擊保存。

4、設置成功后，重啟模塊。電腦連接無線路由器，和WiFi模塊一個局域網，如果WiFi模塊連接到無線路由器，測試版的nLink燈常亮。

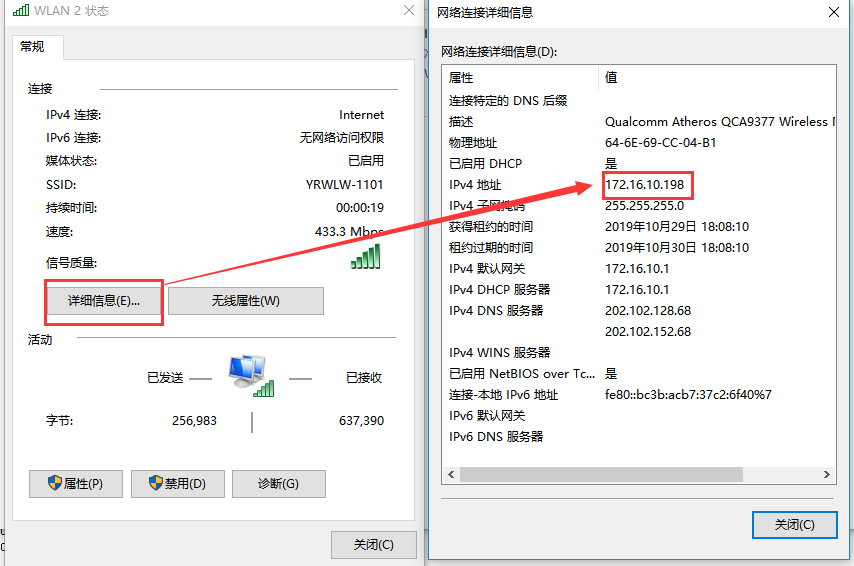

5、查詢電腦在路由器上獲取到的IP。

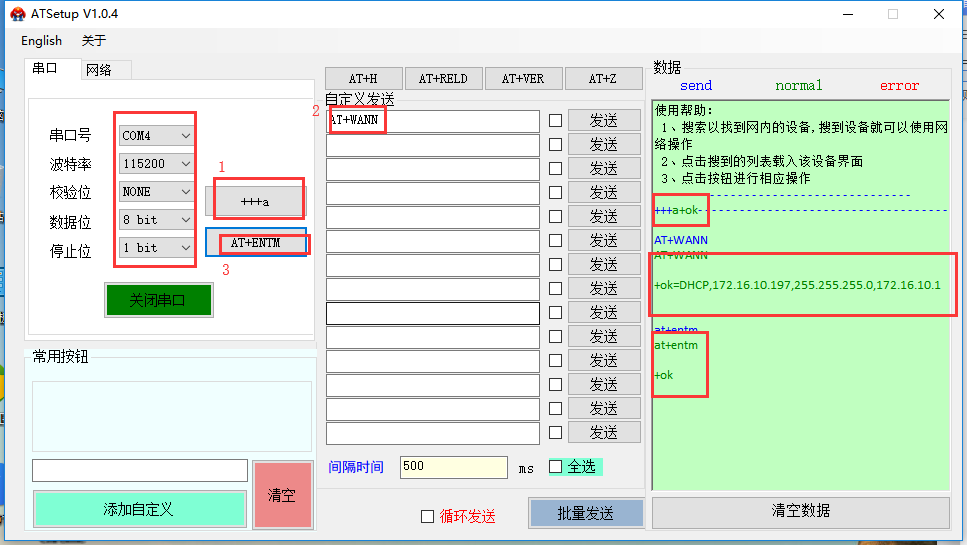

6、查詢路由器分配給216的WiFi，具體AT指令：AT+WANN查詢完成后要退出配置狀態，關閉串口。（其他AT指令您可以參考軟件設計手冊41頁）

AT命令軟件：http://www.ggxxsw.cn/Download/91.html

UDP server 使用方法：

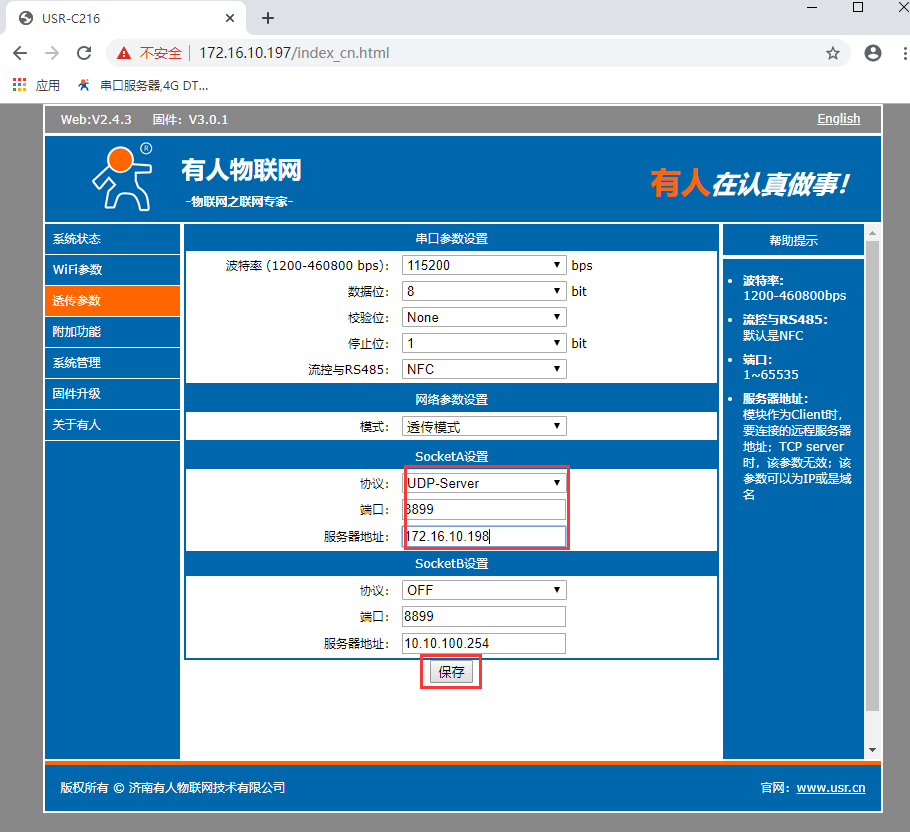

1、用查到的IP地址，進入216配置網頁，設置socketA協議為UDP server，UDP server端口8899 。socketA服務器地址可以設置為電腦的IP，這個服務器地址是代表WiFi模塊串口接收到數據后，將數據發送到網絡端，如果模塊沒有記錄來源IP和端口的話，模塊自動將數據發送到服務器地址和socketA端口。設置完成后重啟WiFi模塊。

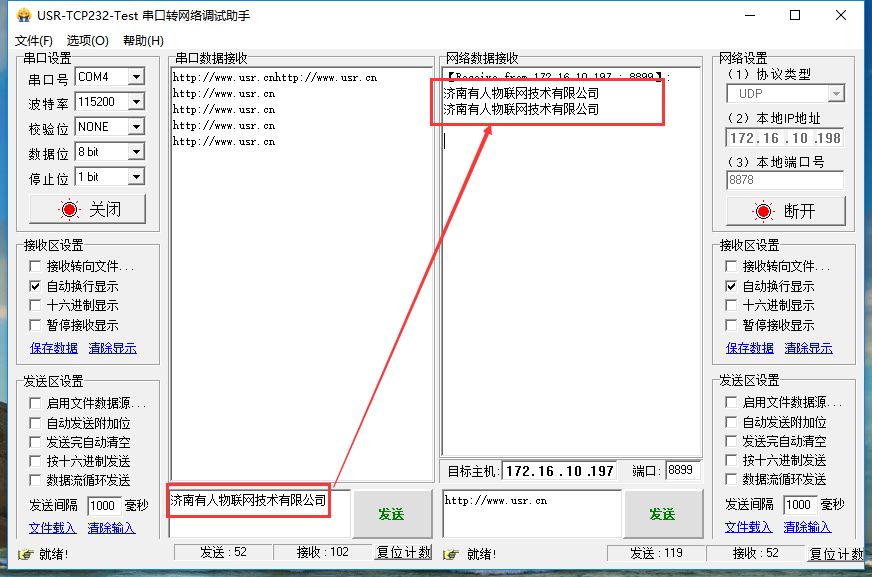

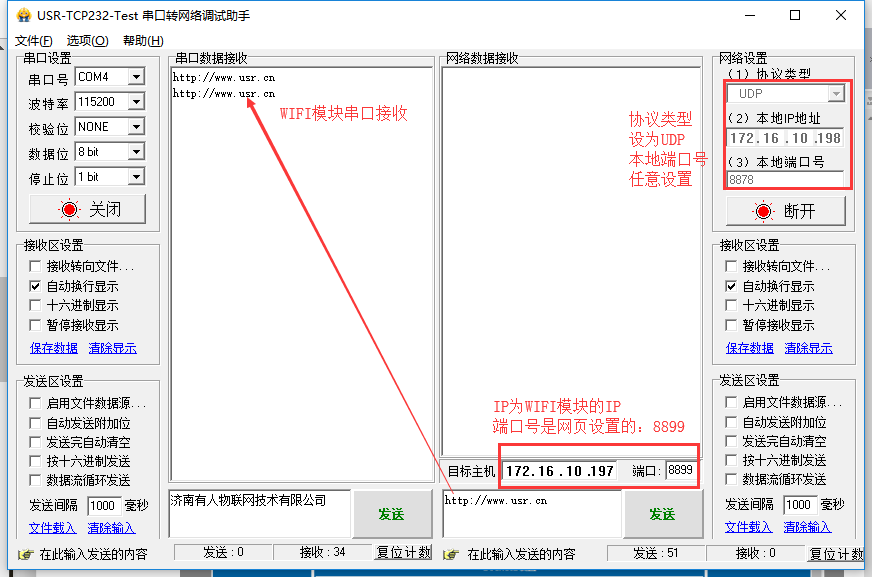

2、串口測試，將WiFi模塊連接到電腦的串口上，電腦的設置管理器上顯示為COM4.測試串口向網絡，網絡向串口端的數據透?jìng)鳌IFI模塊接收到數據后自動記錄PC發起鏈接的IP和端口，串口發數據時將數據發送到記錄的IP和端口。

UDP client 使用方法：

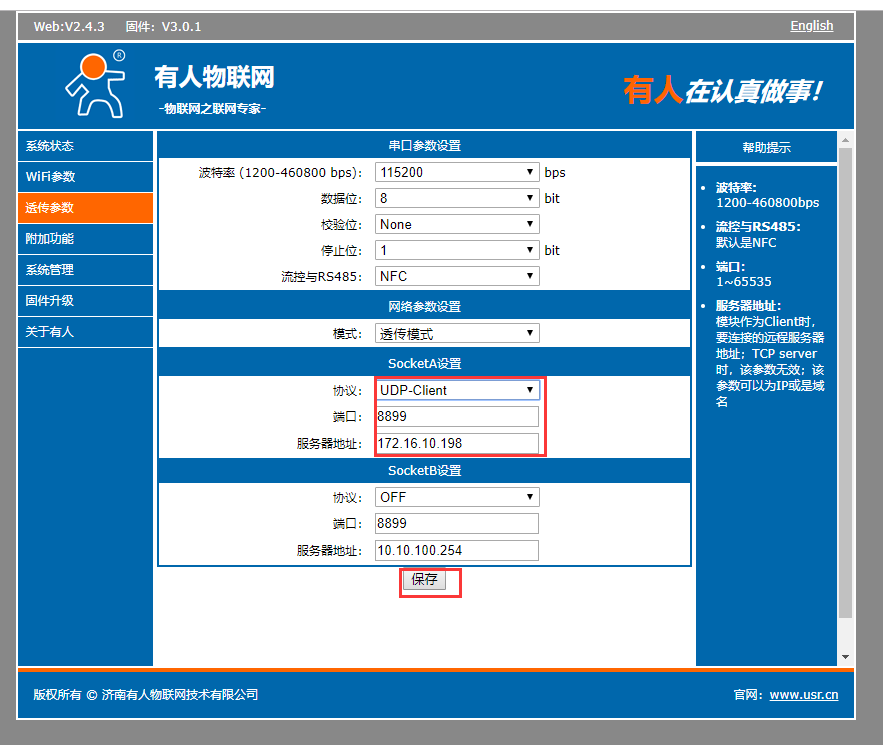

1、協議設置為UDP-client socketA 服務器地址和端口，設置為電腦的IP和電腦測試軟件的本地端口號。設置完成后重啟WiFi模塊

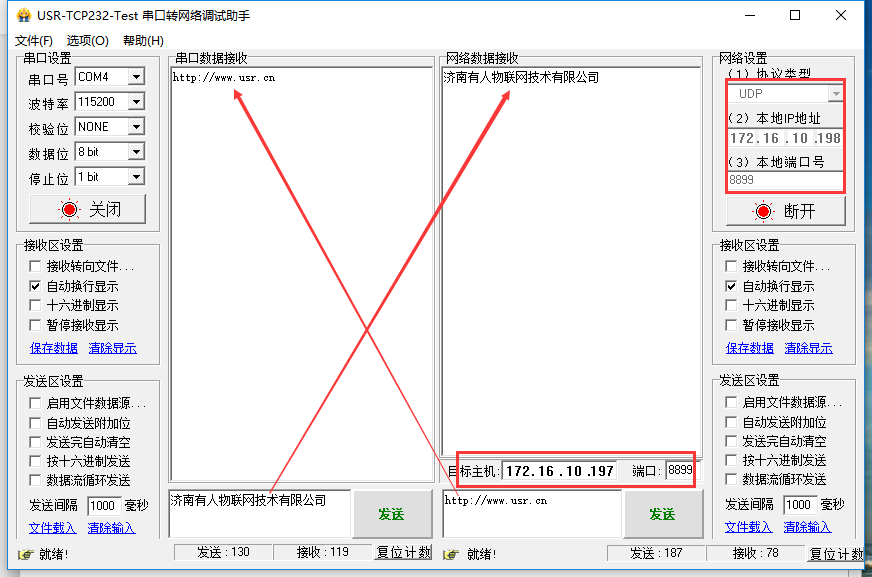

1、串口測試，將WiFi模塊連接到電腦的串口上，電腦的設置管理器上顯示為COM5.測試串口向網絡，網絡向串口端的數據透?jìng)鳌?/span>

串口向網絡：網絡端監聽本地的IP和本地端口，讓W(xué)IFI模塊連接，串口端發起連接，模塊將數據發送到目標IP和端口。

網絡向串口：目標主機：172.16.10.197端口：8899

軟件自動記錄WIFI模塊發起連接的IP和端口號，網絡發送數據就指向此IP和端口
