一、Mesh組網模式
WH-BLE103 支持 Mesh 組網模式，可以簡單的將多個模塊加入到網絡中來，利用星型網絡和中繼技術，每 個網絡可以連接超過 65000 個節點，網絡和網絡還可以互連，最終可將無數藍牙模塊通過手機、平板電腦或 PC 進行互聯或直接操控。并且不需要網關，即使某一個設備出現故障也會跳過并選擇最近的設備進行傳輸。整個聯網過程只需要設備上電并設置通訊密碼就可以自動組網，真正實現簡單互聯。
本例以3個藍牙模塊為例。
二、所需資料
TCP232-TES串口及網絡調試助手軟：http://www.ggxxsw.cn/Download/27.html
AT指令配置軟件：http://www.ggxxsw.cn/Download/690.html
藍牙串口默認參數：波特率 57600、無校驗、8 位數據位、1 位停止位。
三、藍牙配置
1、打開AT指令設置軟件
，依次點擊打開串口(選擇A、B、C對應的串口號，串口參數：57600,None，8,1,)、進入配置狀態、發送AT指令進行配置。

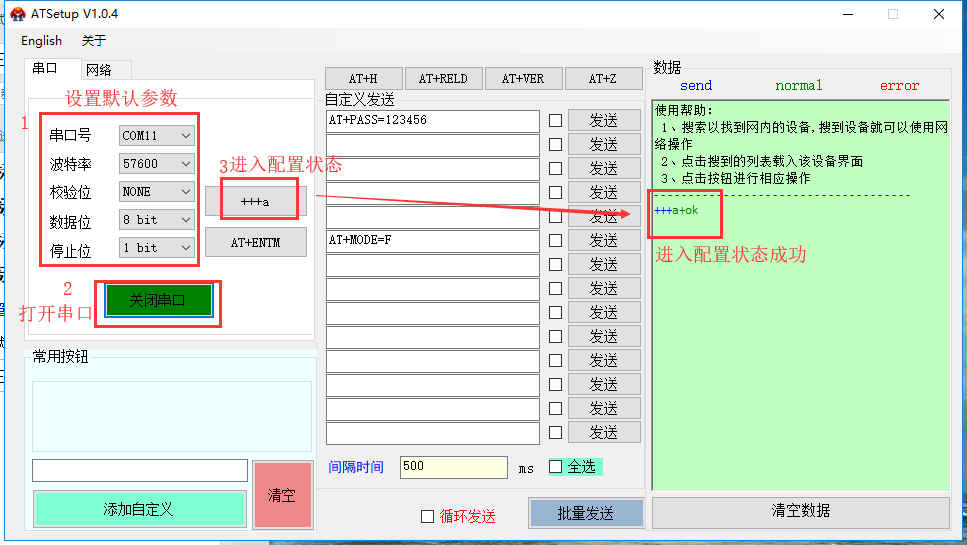

2、進入配置狀態：

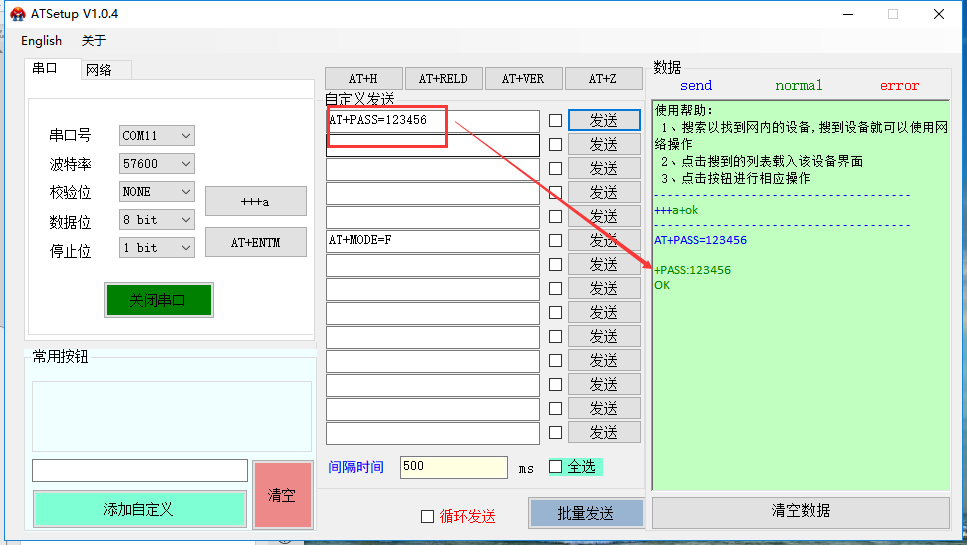

3、用AT指令設置通訊密碼：
其他AT指令可以參考BLE103軟件設計手冊23頁http://www.ggxxsw.cn/Down/WH-BLE103_software_V1.0.1.pdf

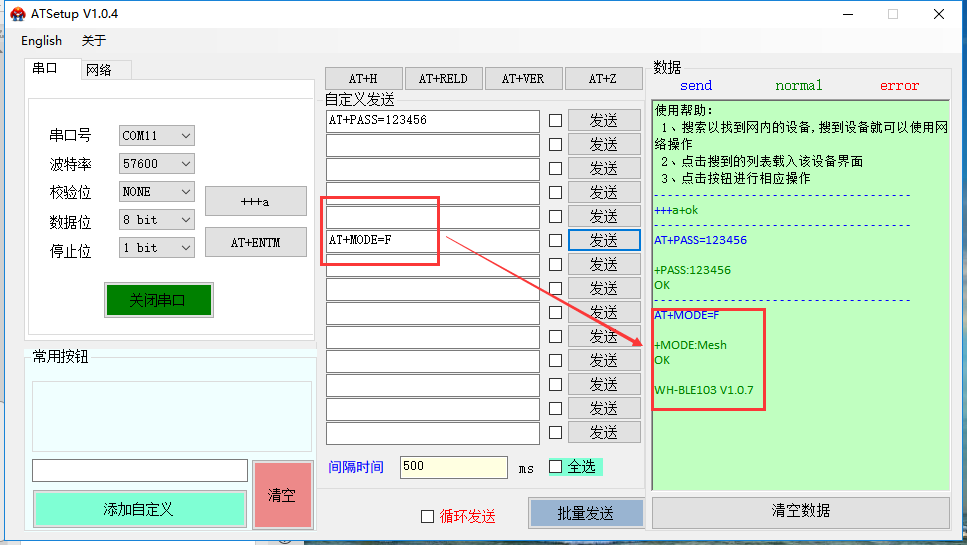

4、設置組網模式：
其他兩個配置方法相同。
四：數據互傳

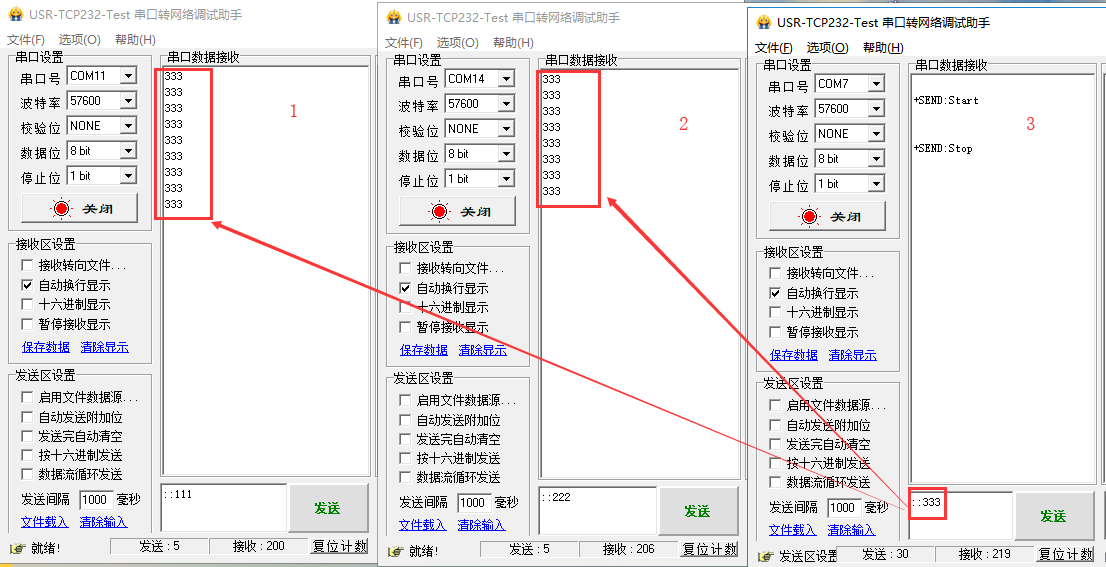

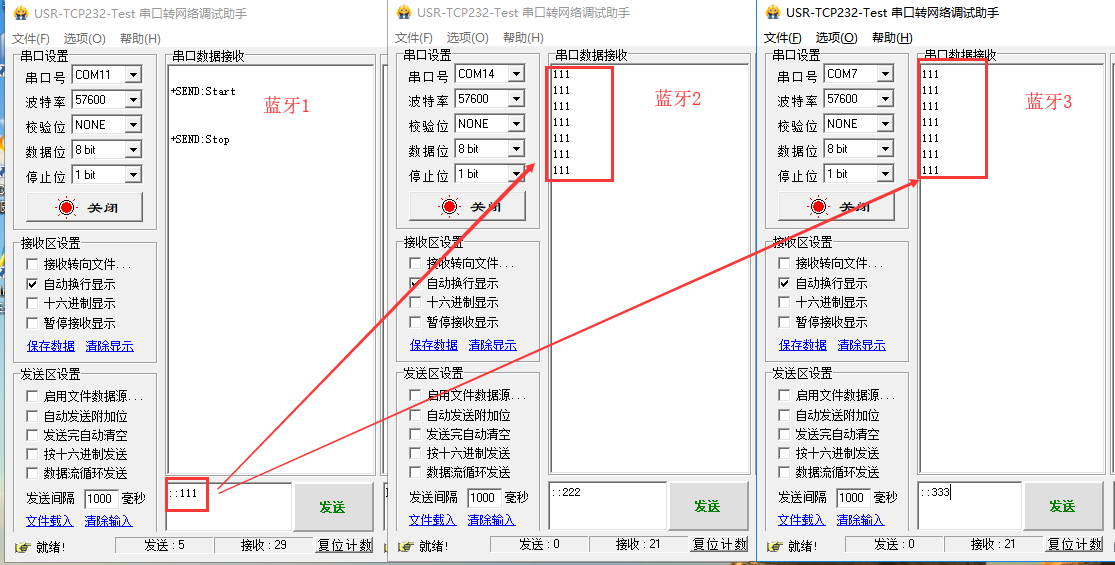

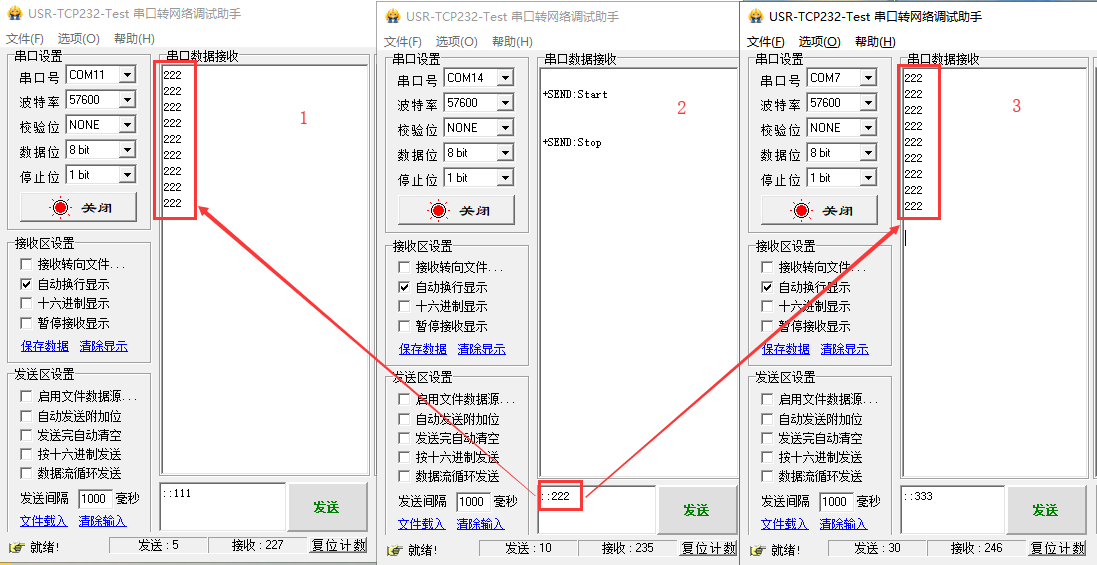

打開串口調試助手：
<說明>：
由于組網的原理所以導致每次發送的數量不大于 20 字節，并且傳輸過程中會有一定時間的延遲（根據信號 強度等決定），并且不能確保數據準確的送達，請根據實際應用環境進行調整。注意：在每次發送數據前請加 兩個::(兩個冒號)，例如要發送的數據為111，則實際需要輸入的為::111
