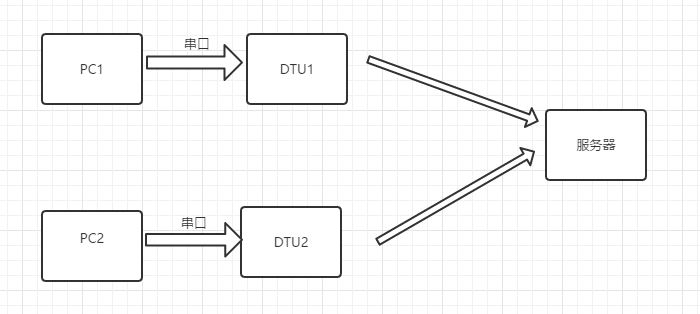

1.使用注冊包對設備進行區分的連接簡圖如下圖1所示（該連接圖對于任何具有注冊包功能的DTU都適用）：
圖1

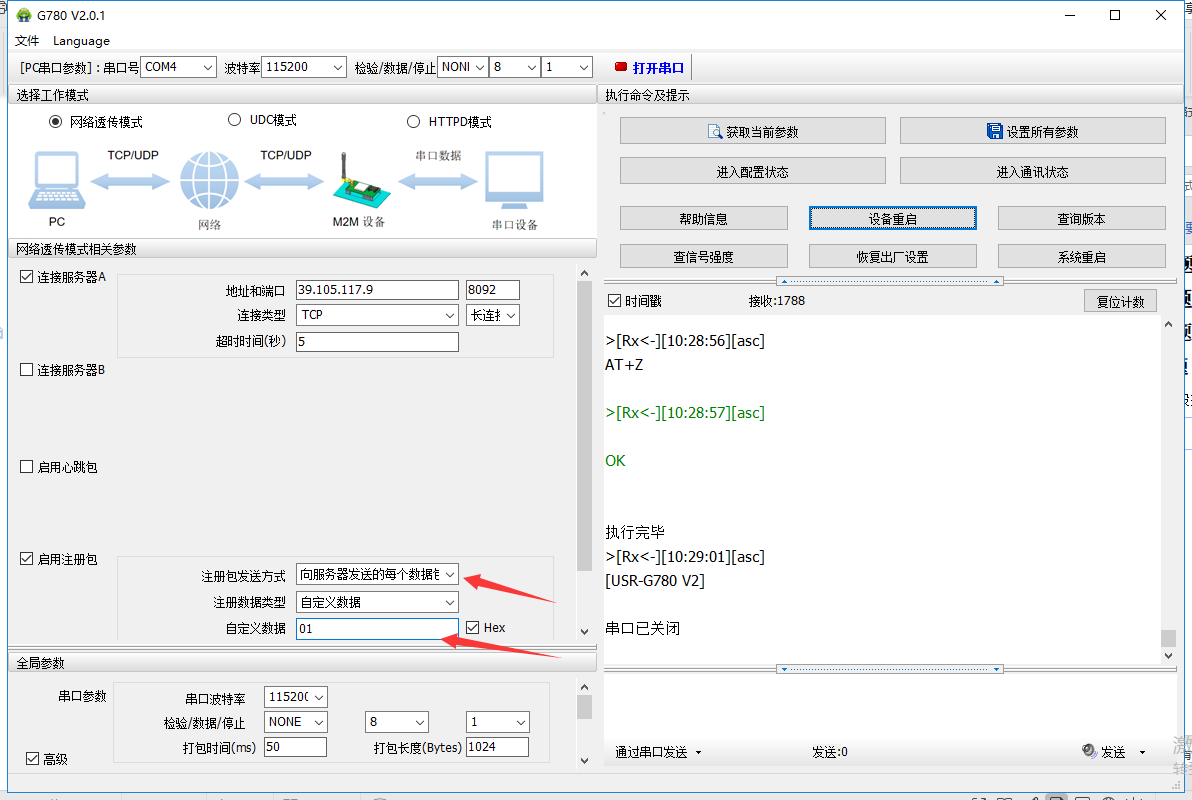

2. 首先對DTU1進行配置，點擊進入配置狀態后，配置截圖見圖2（1），將啟用注冊包勾選上，注冊包發送方式選擇為向服務器發送的每個數據包前都加上，注冊數據類型選擇為自定義，數據填寫為01。
圖2（1）

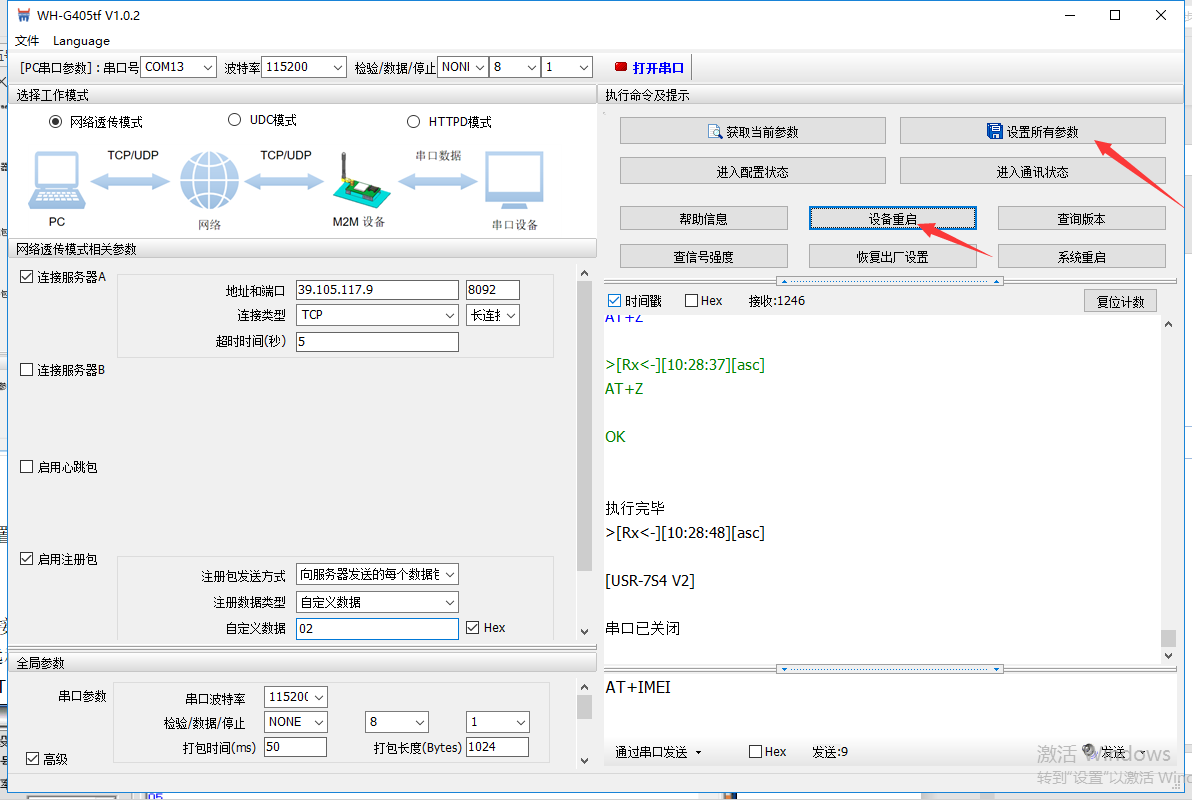

對DTU2進行配置，點擊進入配置狀態后，配置截圖見圖2（2），將啟用注冊包勾選上，注冊包發送方式選擇為向服務器發送的每個數據包前都加上，注冊數據類型選擇為自定義，數據填寫為02，如圖2（2）。
圖2（2）
3. 配置好兩個DTU之后點擊設置所有參數，然后重啟設備使參數配置生效，如圖3
圖3
4. 連接服務器連接后，使用串口調試助手分別連接兩個DTU，向服務器發送數據（此服務器為遠程桌面臨時測試服務器，用戶在實際應用中應連接自己的服務器進行使用）。

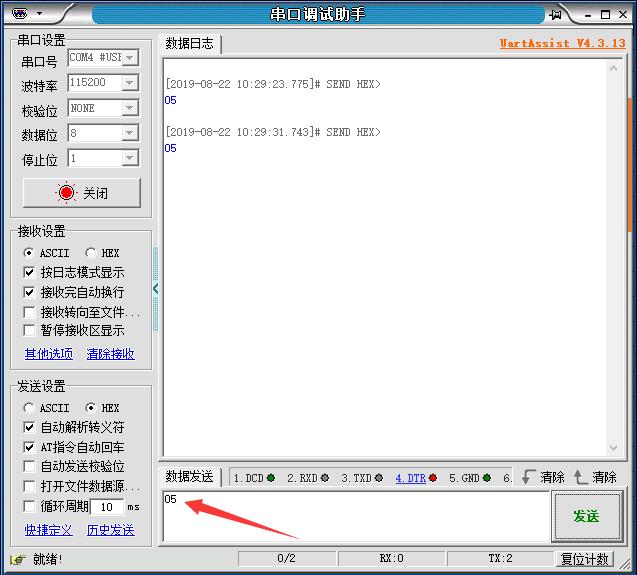

DTU1發送數據截圖，發送數據為05，（所設注冊包為01），如圖4（1）所示：
圖4（1）
DTU2發送數據截圖，發送數據為05，（所設注冊包為02）如圖4（2）所示：
圖4（2）

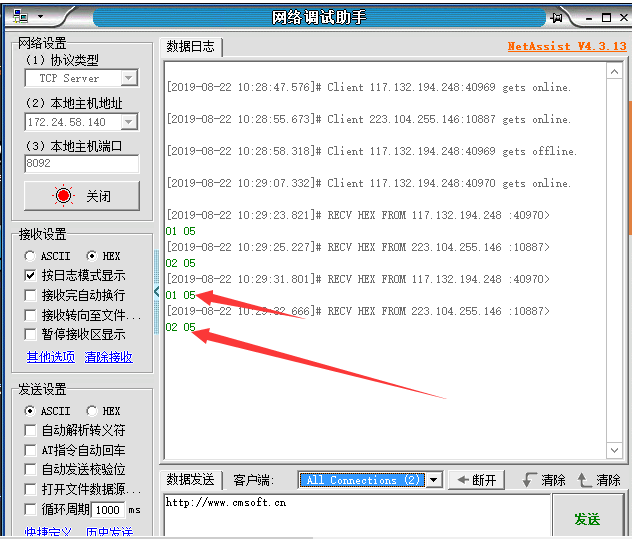

服務器端的數據接收如圖4（3）：
圖4（3）
注：本案例中將注冊包自定義為01和02，用戶在真正使用過程中可以將注冊包數據定義為任意數據，數據可設置最大長度依照具體設備的軟件設計手冊描述為準。
