l  適用場景

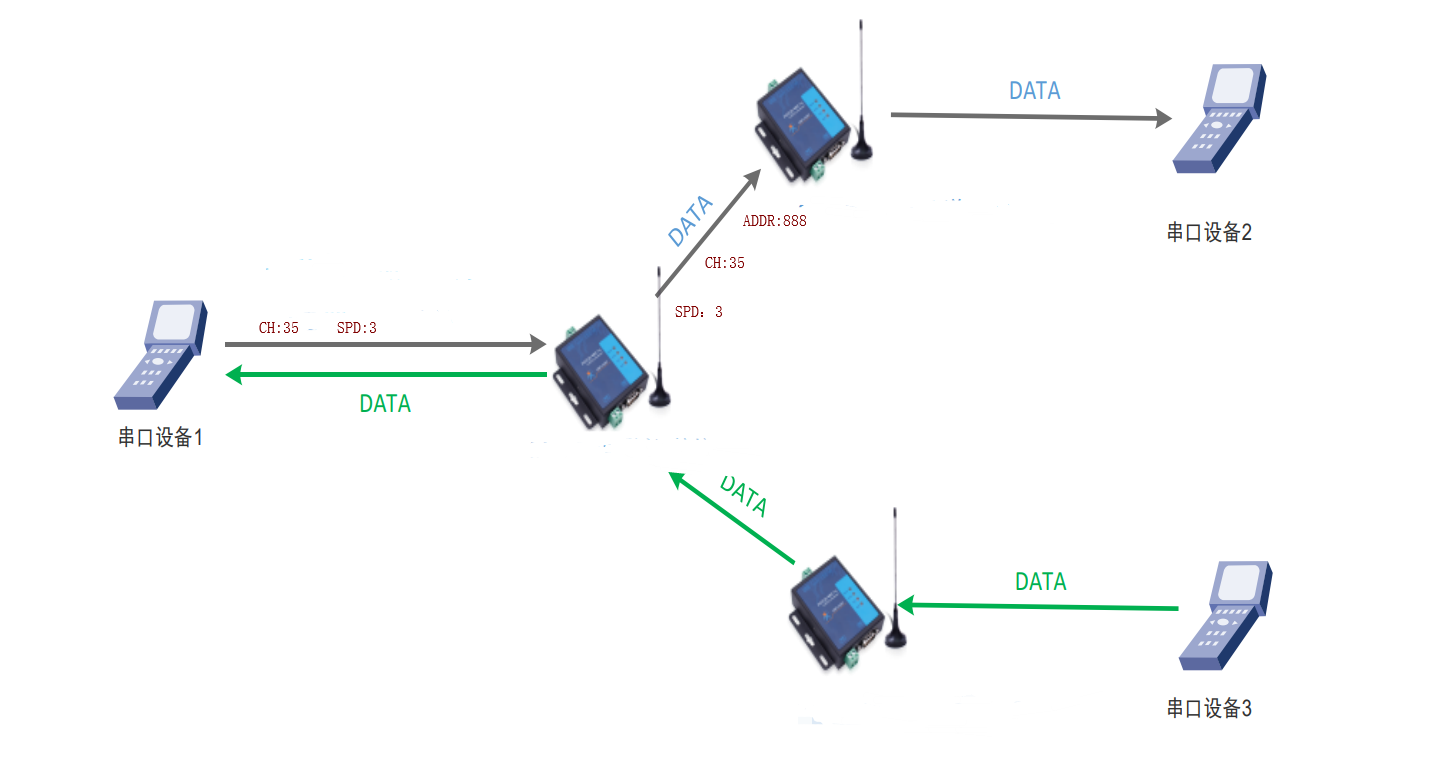

一問一答逐個輪詢采集方式，被采集的設備地址不可設或無設備地址，需要以LoRa設備的設備地址作為采集點區分

l  參數配置方法

當需要大批量進行配置，為提高操作效率，我們采用ATSetup（下面稱作“小紅人”）軟件來進行操作，同一網絡內設置相同。

1、 打開小紅人，選擇對應串口號、波特率等參數，點擊“打開串口”，按照下圖點擊相應指令，根據需要修改目標地址（ADDR）、通道（CH）、速率（SPD）參數值。

2、打開串口后先點擊“+++ a”，再按照順序發送指令，等待參數設置完成即可（右側數據框返回“LoRa Start！”表示設備設置完成，重啟ok；若改了口數只返回OK，不會打印“LoRa Start！”）

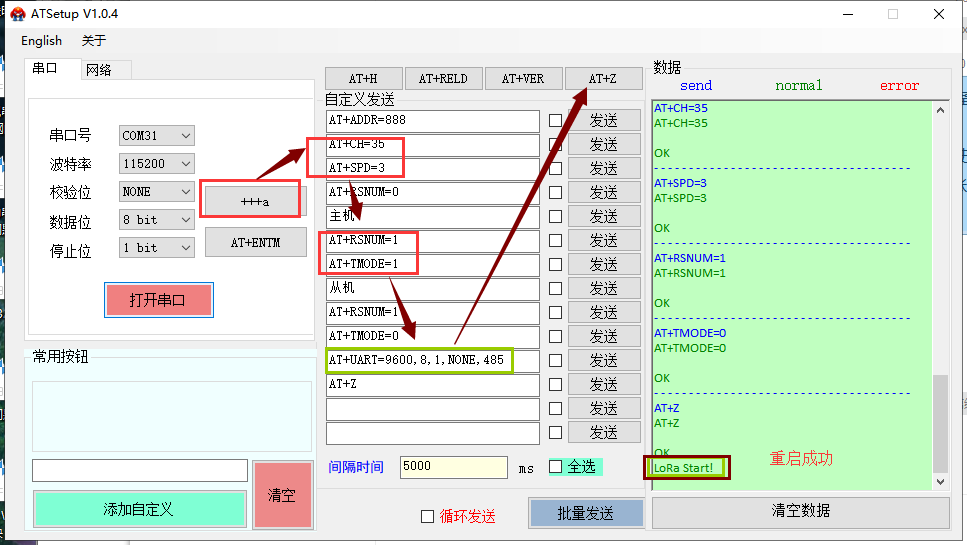

1）、配置主機時候的具體指令說明

AT+CH=35      設置信道為35（參數范圍12~43（默認為 35））

AT+SPD=3       設置LoRa 空中速率等級（1~10（默認 8））

AT+RSNUM=1  設置重發次數（num： 0~10 （默認 0）），為 0 表示不進行數據重發，且退出主從模式，返回普通透傳模式。

AT+TMODE=1  設置主從機模式 0（從機） 1（主機）（默認 0）

AT+UART=9600,8,1,NONE,485  設置串口參數，有需求可以的可以設置，（這里保持出廠參數，不再進行配置）

AT+Z          重啟設備

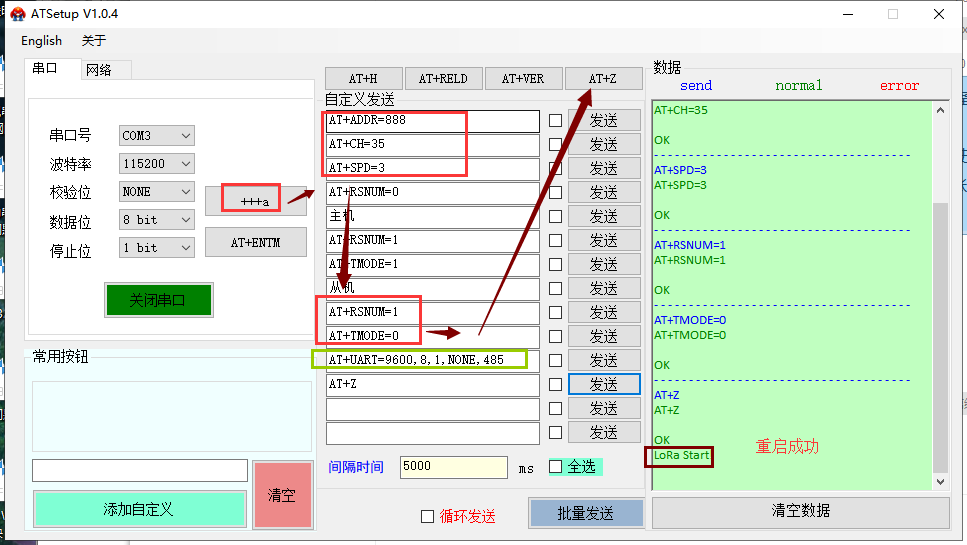

2）、配置從機的時候的指令說明

AT+ADDR=888   設置目標地址： （0~65535（默認 888））

AT+CH=35       設置信道為35（參數范圍12~43（默認為 35））

AT+SPD=3     設置LoRa 空中速率等級（1~10（默認 8））

AT+RSNUM=1    設置重發次數（num： 0~10 （默認 0）），為 0 表示不進行數據重發，且退出主從模式，返回普通透傳模式。

AT+TMODE=0    設置主從機模式 0（從機） 1（主機）（默認 0）

AT+UART=9600,8,1,NONE,485  設置串口參數，有需求可以的可以設置，（這里保持出廠參數，不再進行配置）

AT+Z         重啟設備

注意：

A、若點擊“+++ a”不返回“a +OK”，則檢查串口線是否好用，串口參數（主要是波特率、校驗位是否選對了），給設備重新上電再試一遍。

B、若參數配置過程中右側數據框返回錯誤，則從新點“+++ a”進入配置狀態，再點擊“批量發送”進行配置；

C、若發送什么數據串口原樣回復什么數據，則應該是沒有退出配置模式，點擊AT+ENTM或者給設備重新上電可以解決。

D、若設置完成不能通信，則檢查參數設置是否正確，是否已退出配置模式，天線是否接好。

E、主機ADDR默認即可，從機ADDR需設置為不同值

3、通信調試

1）打開兩個串口助手，將兩個設備用串口線接到電腦，一個串口助手發送數據，另一個串口助手能夠正常接收數據。

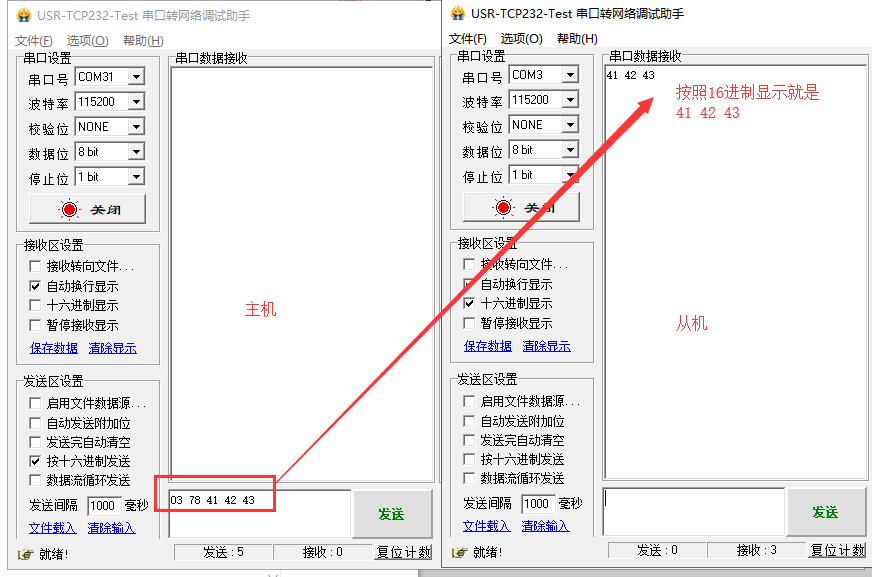

2）主機給從機發數據，格式：從機NID(hex) + DATA ，例：向從機（目標地址888（Dec））發送41 42 43（hex），則向串口輸入：03 78 41 42 43

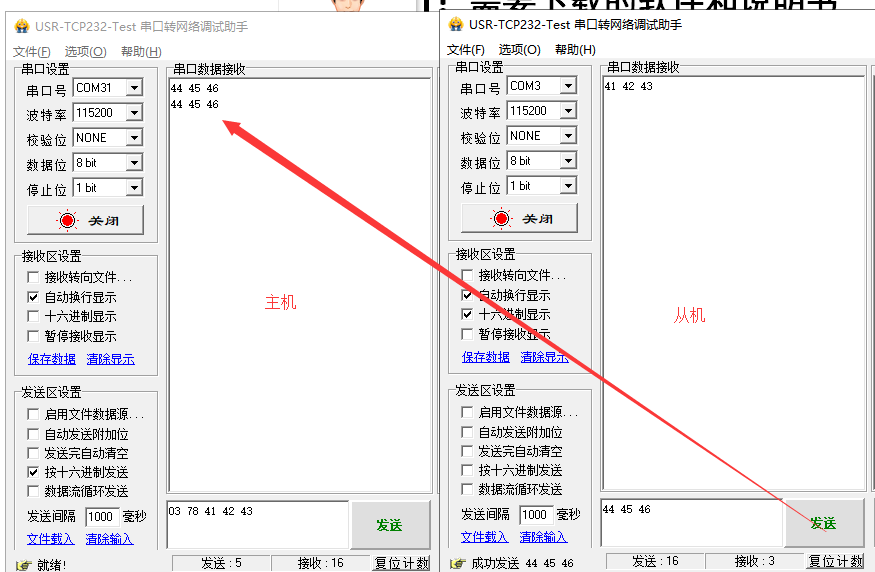

  3）從機給主機發送數據直接發送即可，無需協議格式，主機收到從機數據前帶有從機NID（2字節，hxe），例：從機（目標地址888（Dec））給主機發送：44 45 46，則主機收到： 44 45 46
