一、資料下載

USR-IO808-CAT1 說明書官網下載鏈接：http://www.ggxxsw.cn/Download/1084.html

USR-IO808-CAT1 規格書官網下載鏈接：http://www.ggxxsw.cn/Download/648.html

USR-IO808-CAT1 接線工藝說明書官網下載連接：http://www.ggxxsw.cn/Download/735.html

USR-IO808-CAT1 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/869.html

二、硬件連接

1、所需物品

USR-IO808-CAT1 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

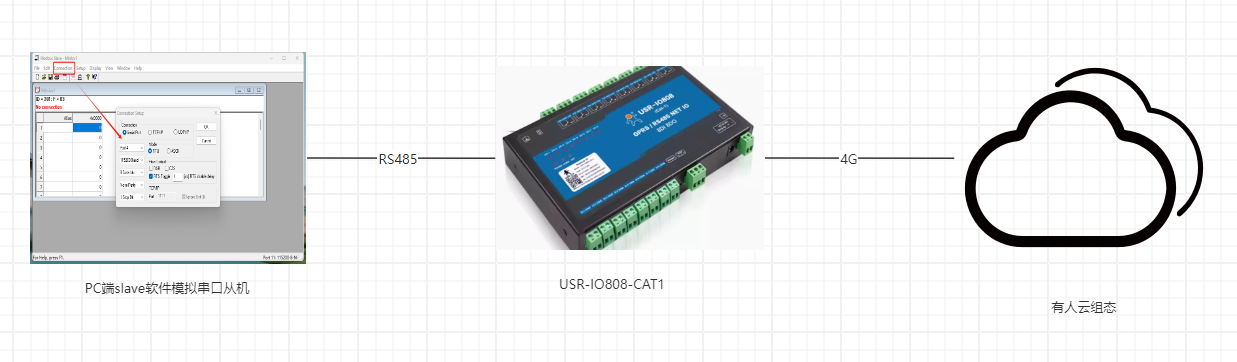

USR-IO808-CAT1 的485串口接USB-RS485串口線到電腦USB口，給設備接上4G天線，然后產品接12V電源適配器上電。

三、產品參數設置

1、USR-IO808對接有人云參數設置

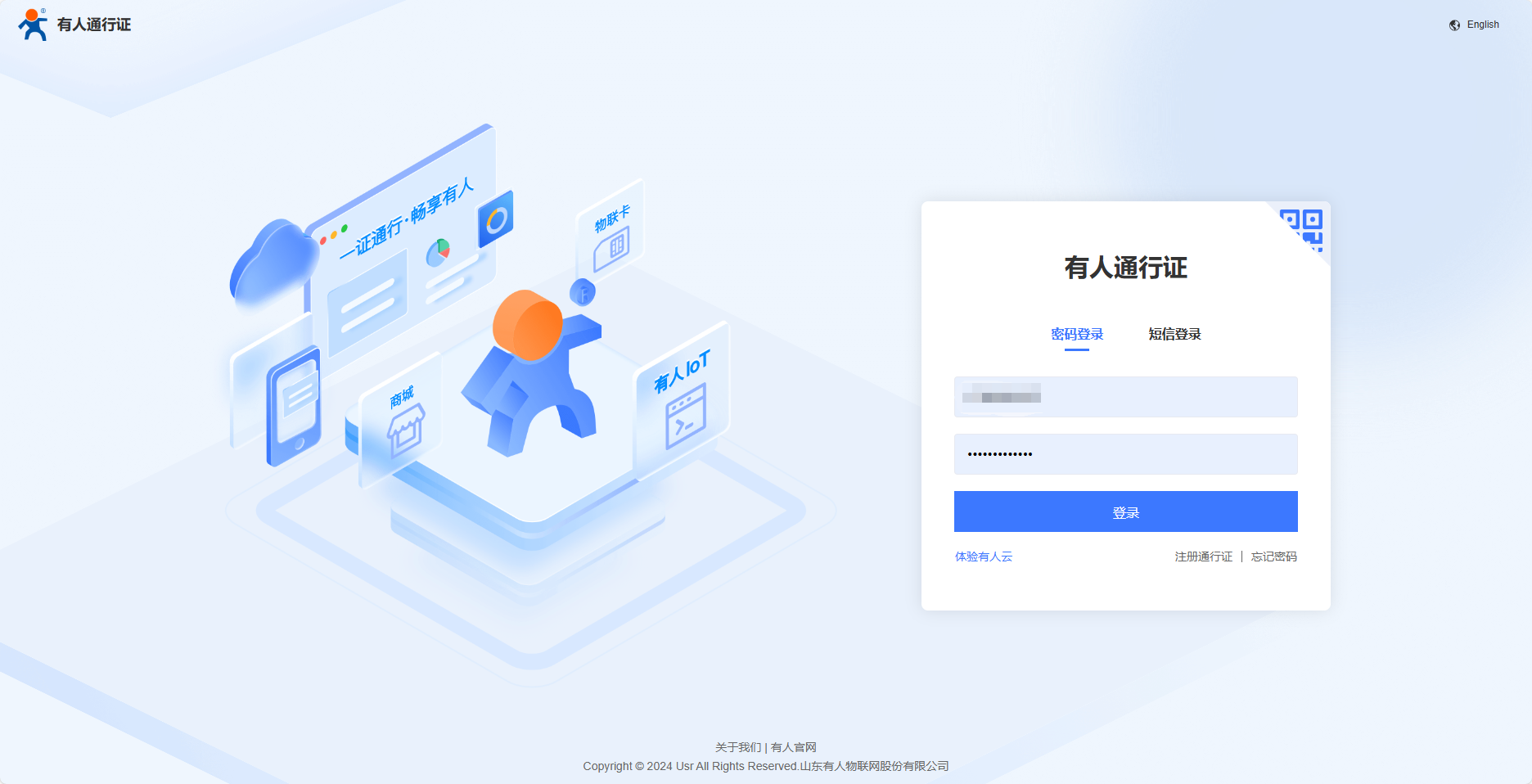

登錄有人云平臺:https://account.usr.cn/#/login?type=mp_scada

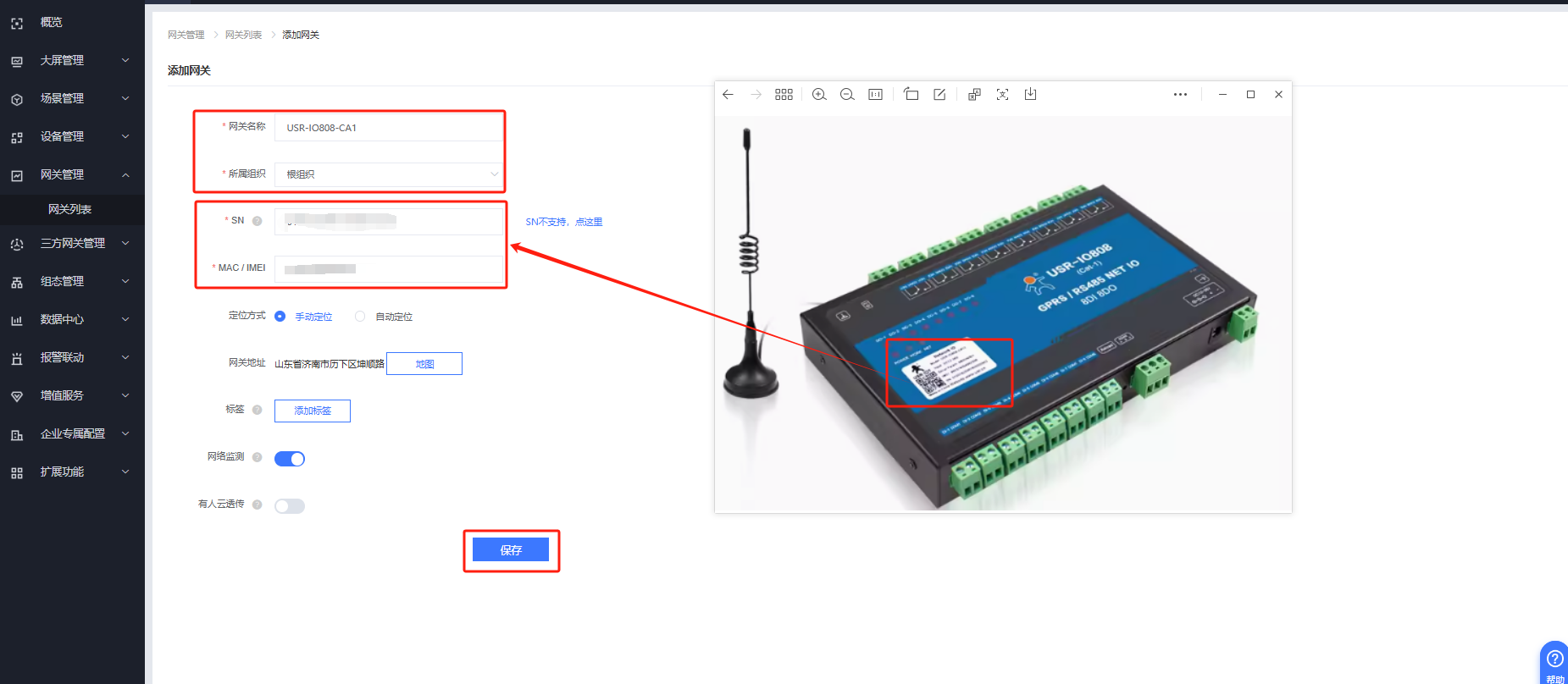

添加網關

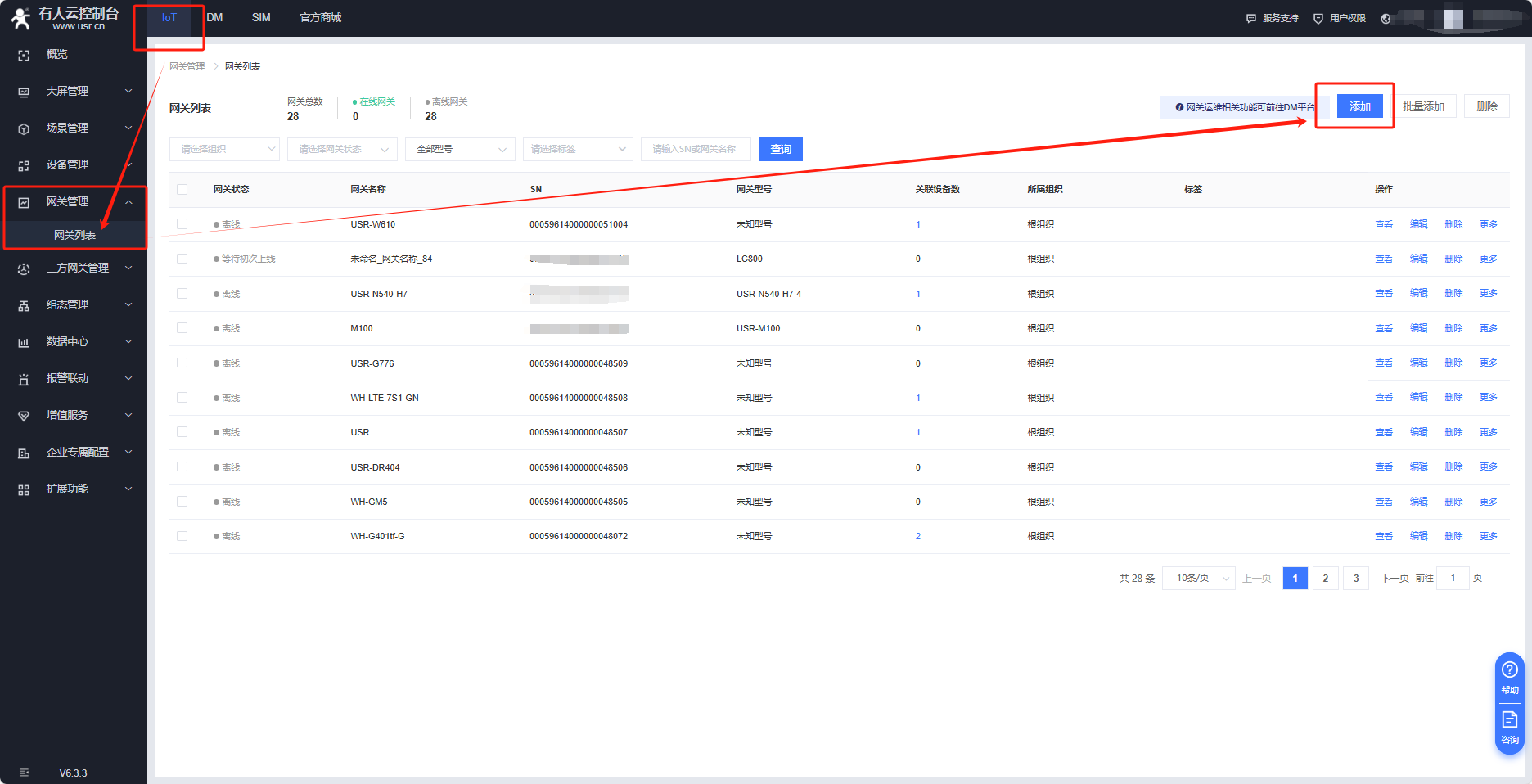

有人IOT平臺---網關管理---網關列表---添加

網關名稱：USR-IO808-CAT1

所屬組織：根組織

填入設備貼膜上的SN和IMEI

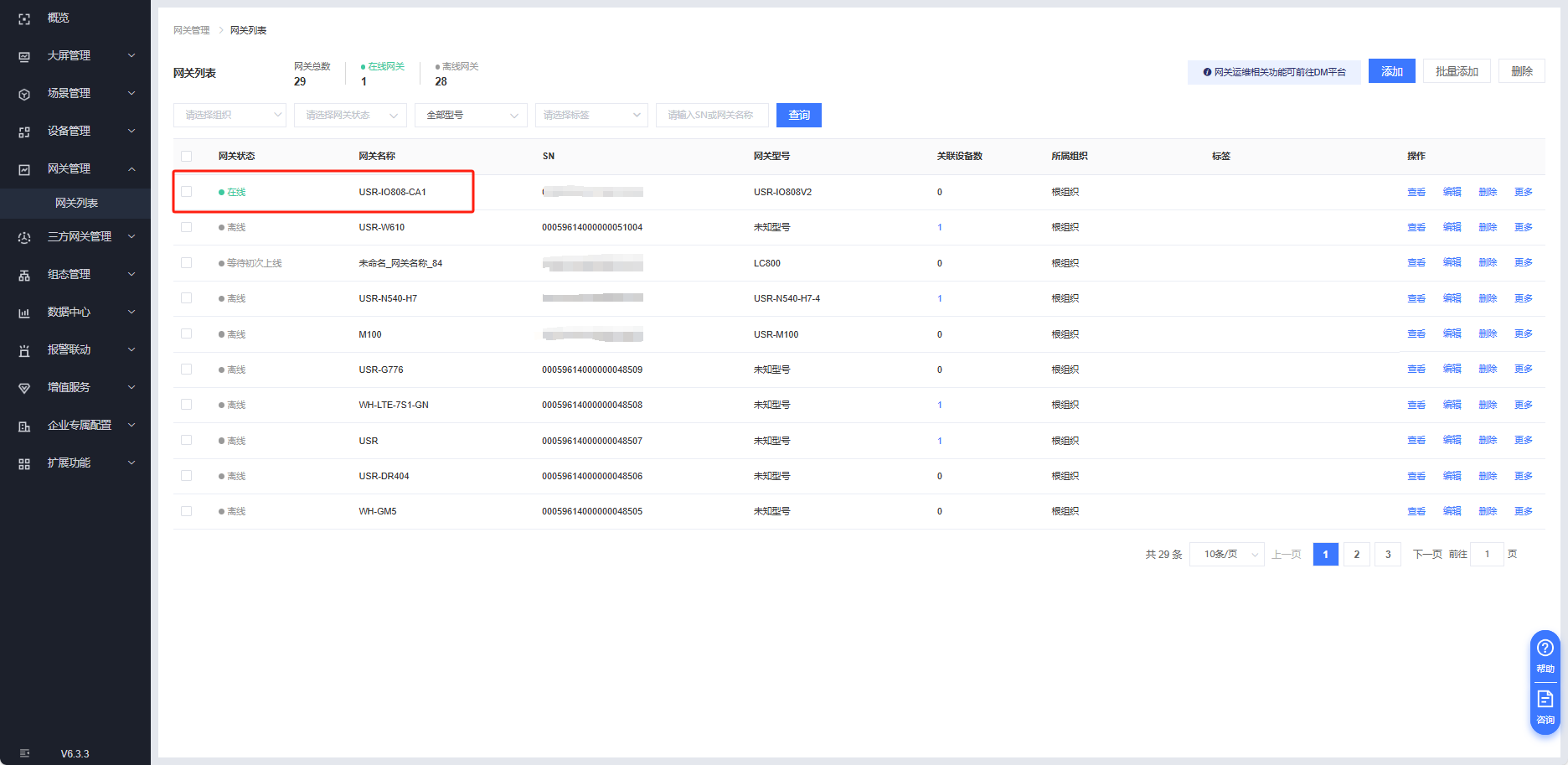

點擊保存，等待一會即可看到設備在有人云端上線。

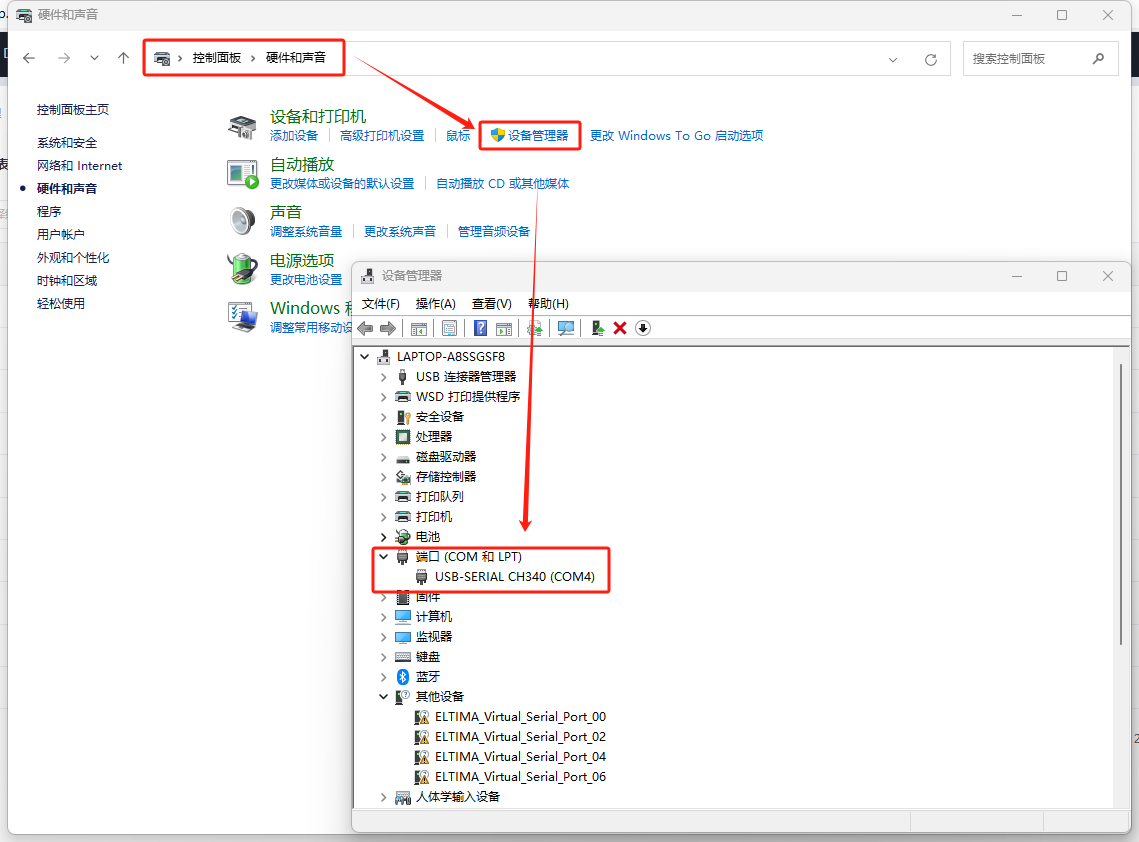

電腦打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認USB轉換器的COM口是COM4

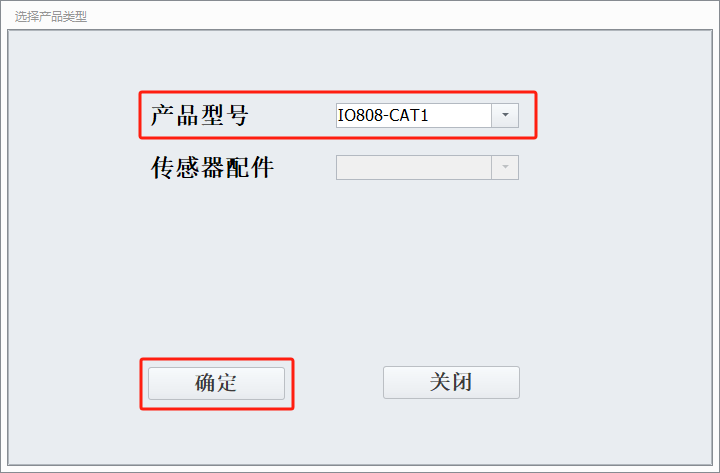

打開USR-IO808-CAT1的上位機軟件

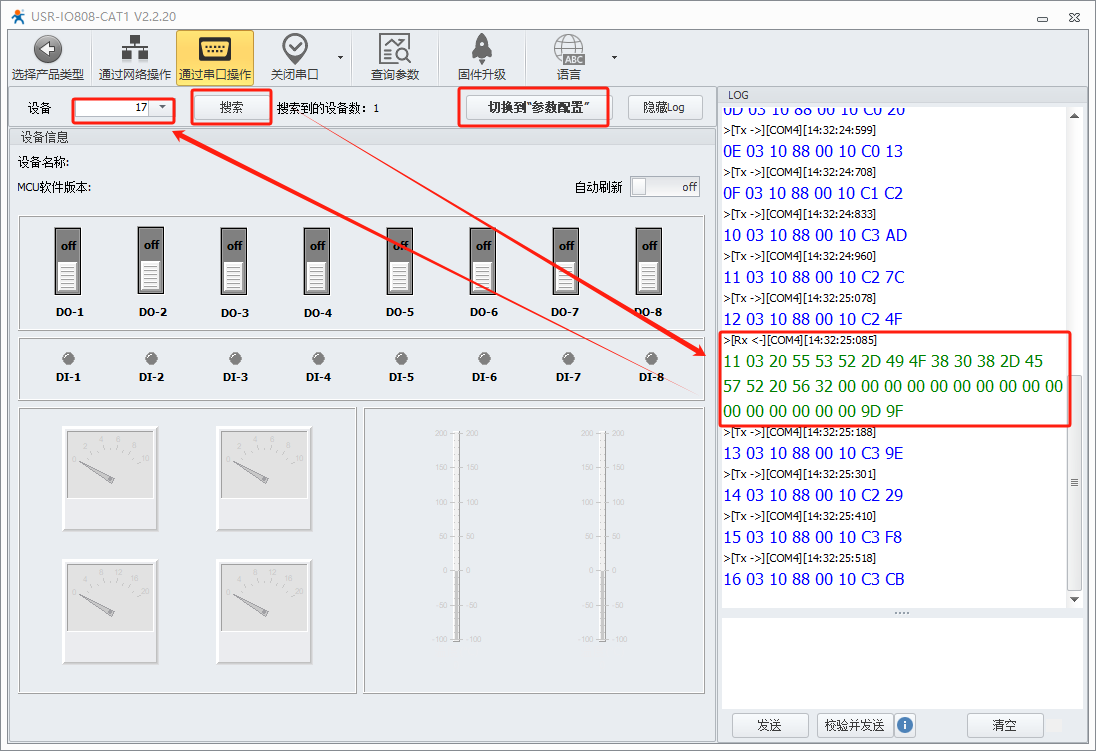

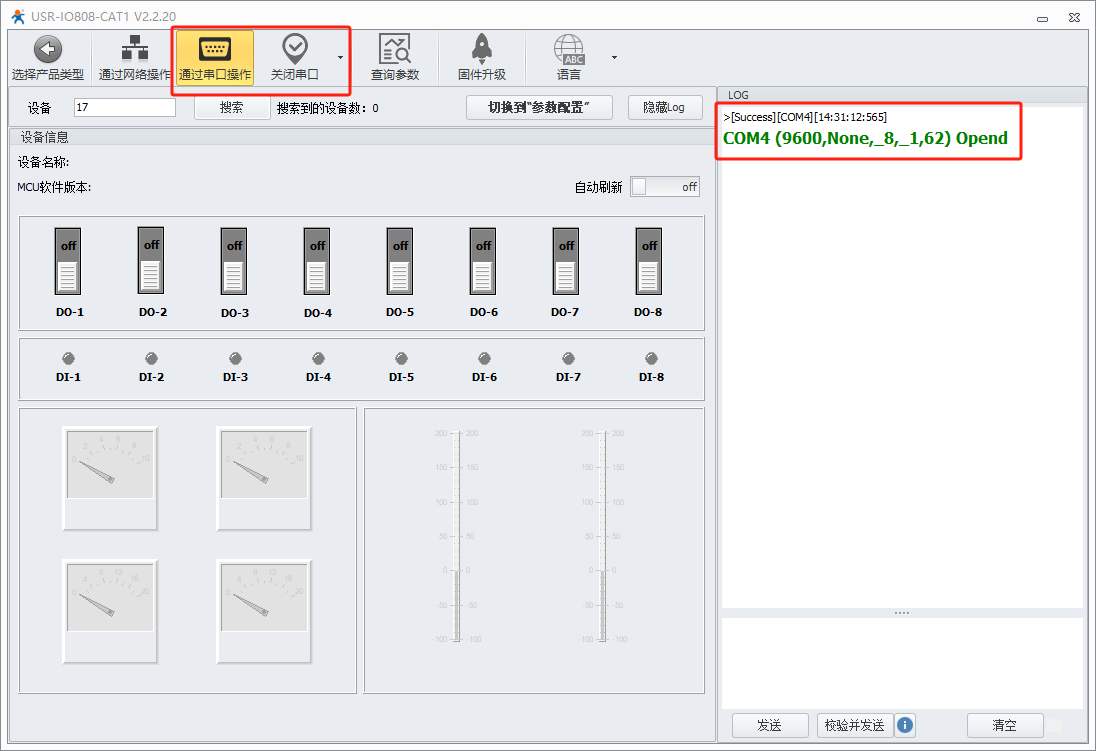

選擇串口通訊，串口參數選擇COM4、9600、NONE、8、1（USR-IO808-CAT1的出廠默認的串口參數），打開串口

搜索設備，搜索到設備后點擊確認（可以適當控制一下繼電器動作看看是否成功），切換到參數配置界面

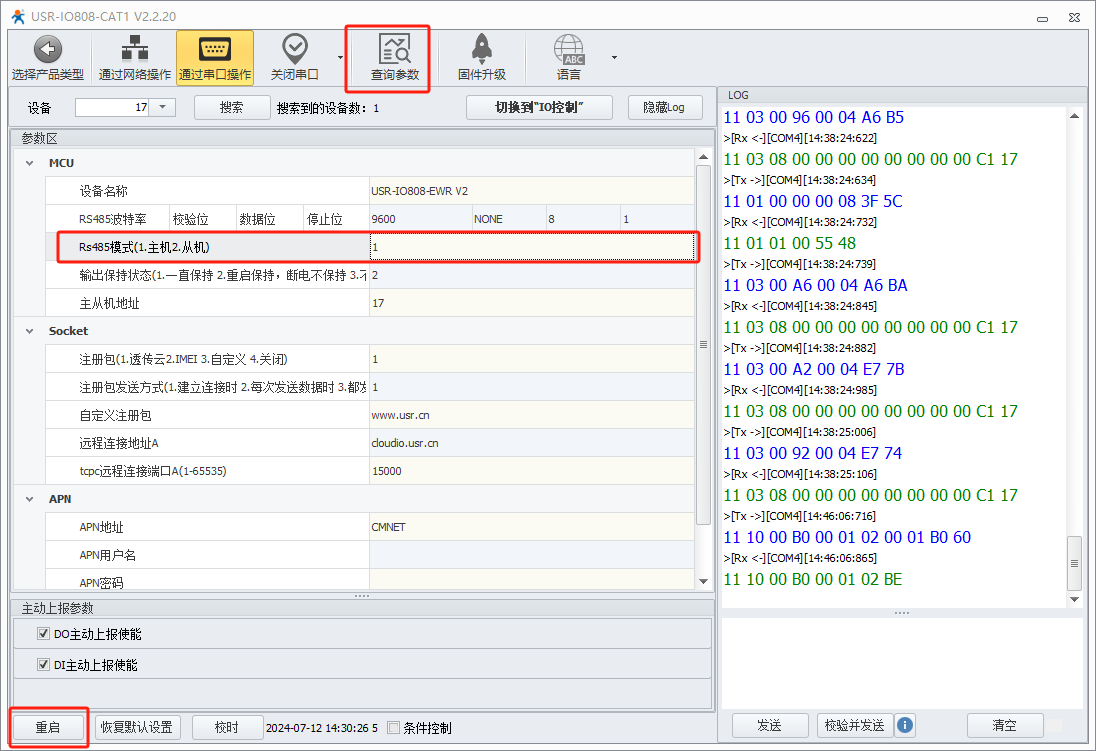

查詢參數，然后將設備的工作模式修改為主機模式，然后重啟設備（設備只有在主機模式下，485接口上才能透傳modbus rtu的數據，從機模式下，485串口只用來控制USR-IO808-CAT1本身)

2、有人云平臺網關、設備、模板綁定

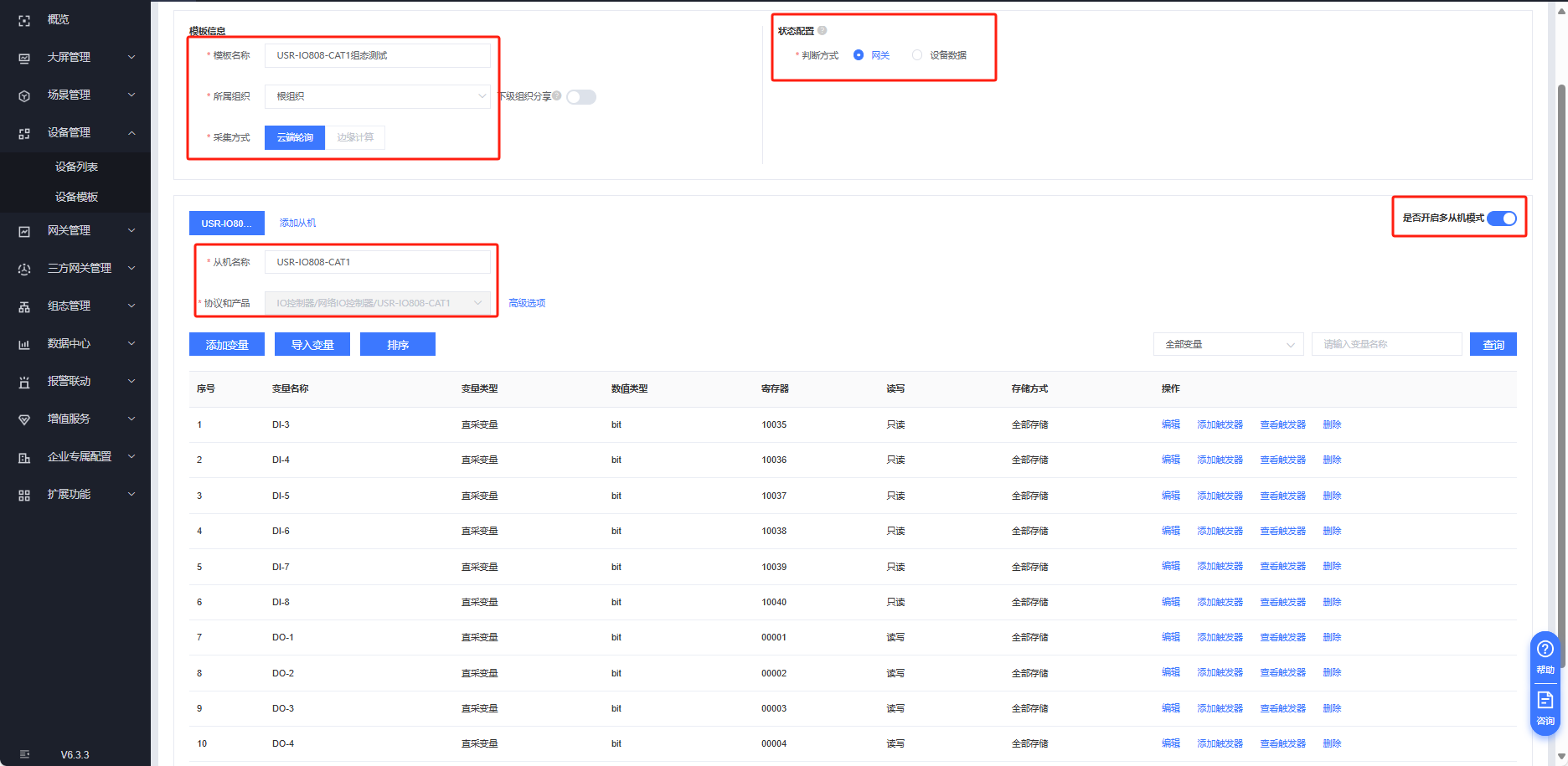

添加設備模板

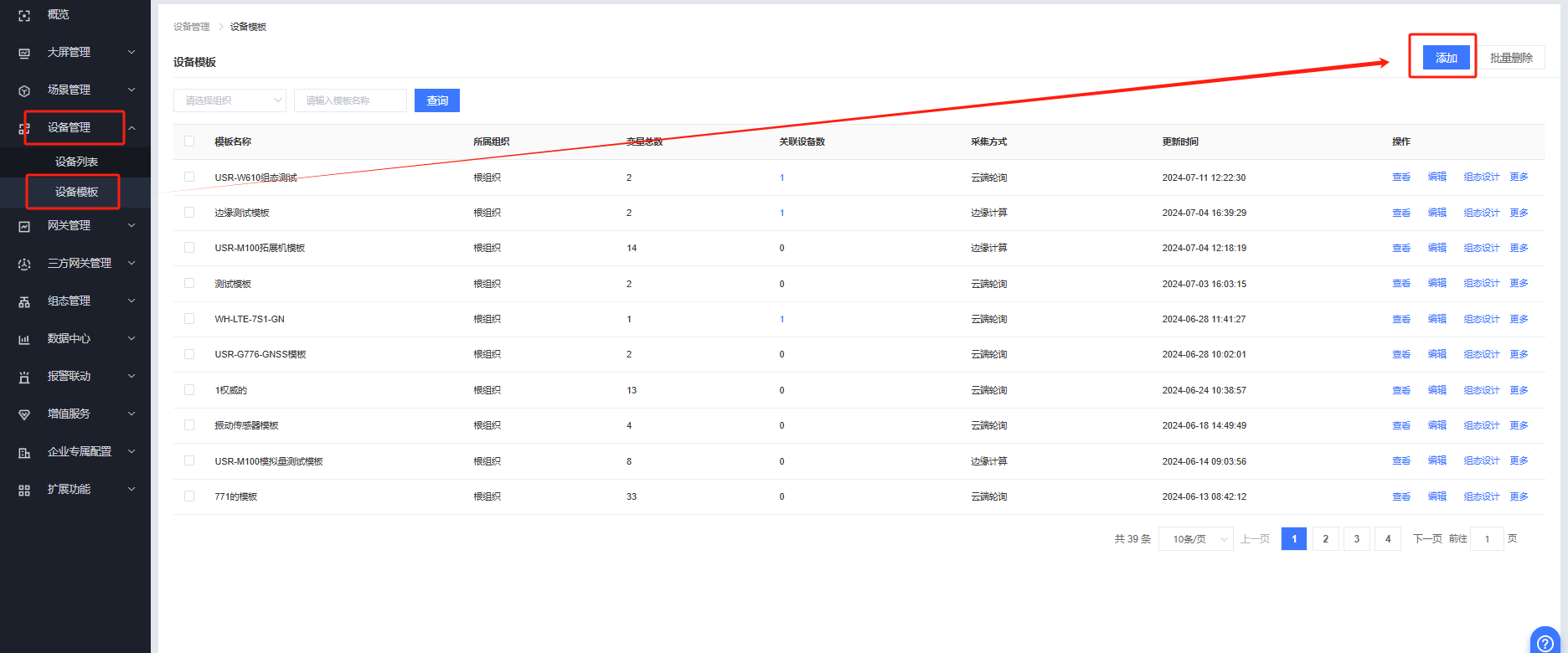

設備管理---設備模板---添加

模板名稱：USR-IO808-CAT1組態測試

所屬組織：根組織

采集方式：云端輪詢

判斷方式：網關

協議和產品：IO控制器/網絡IO控制器/USR-IO808-CAT1

開啟多從機模式

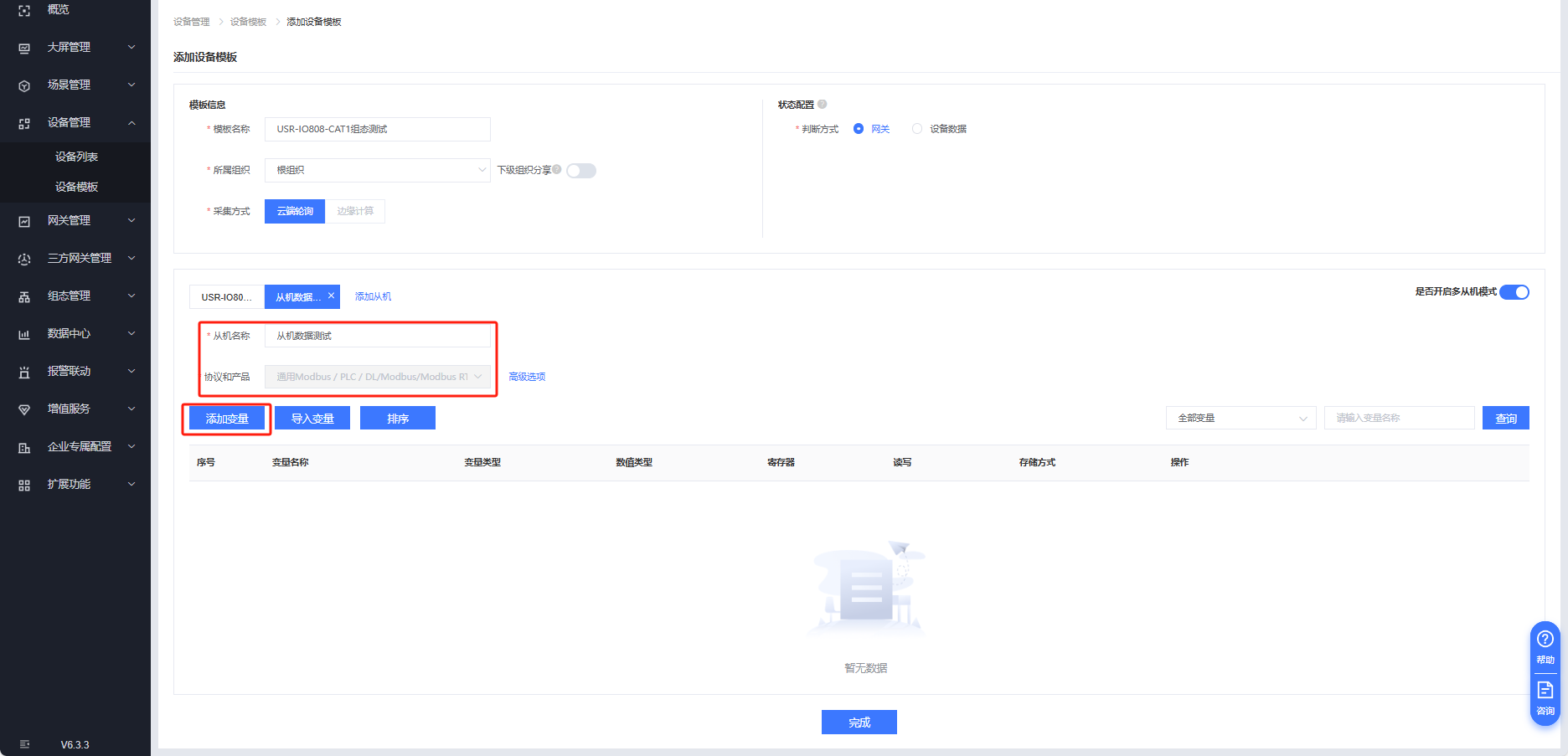

添加第二個從機

從機名稱：從機數據測試

協議選擇：通用Modbus / PLC / DL/Modbus/Modbus RTU

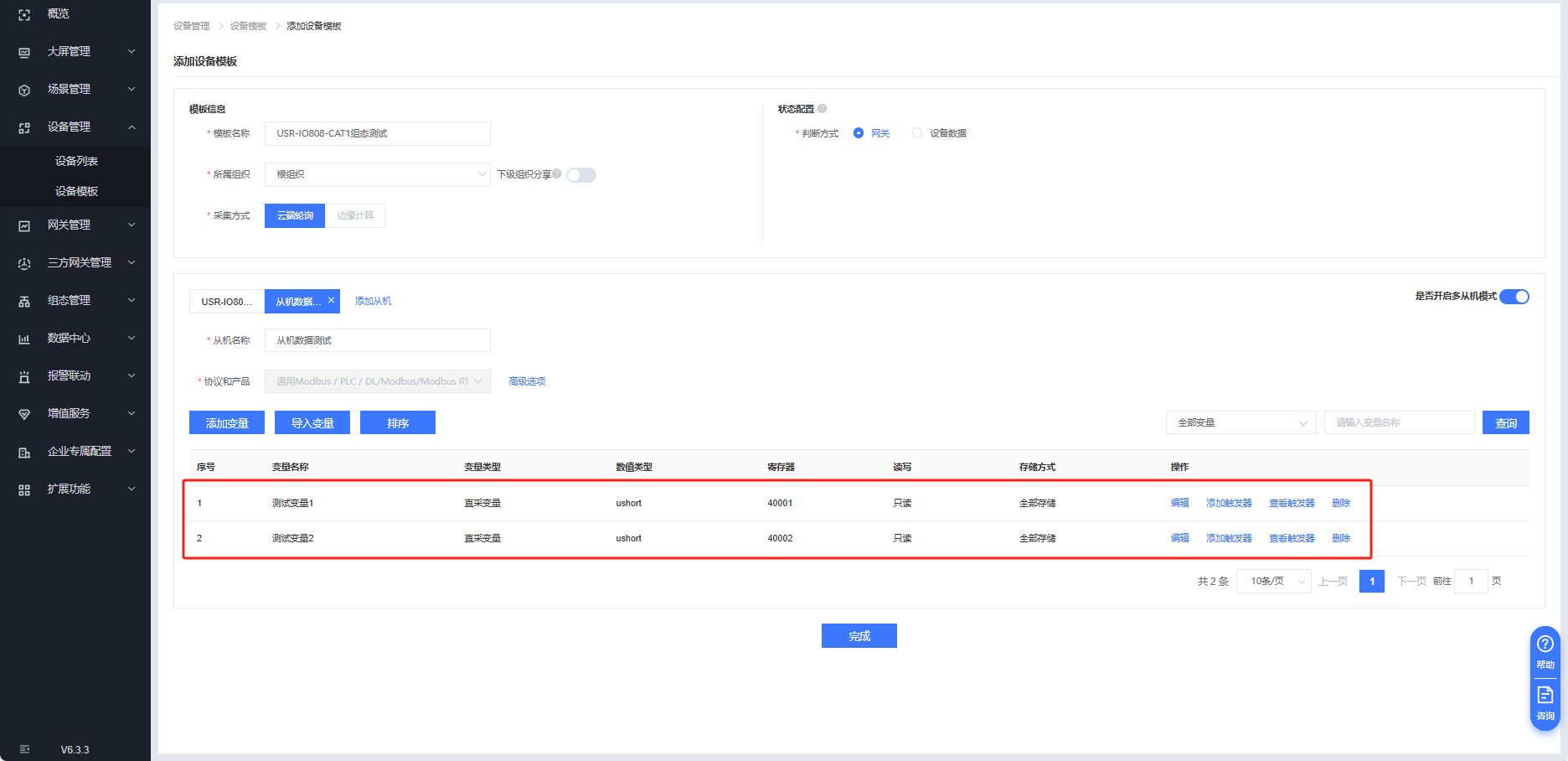

添加變量

添加測試變量1

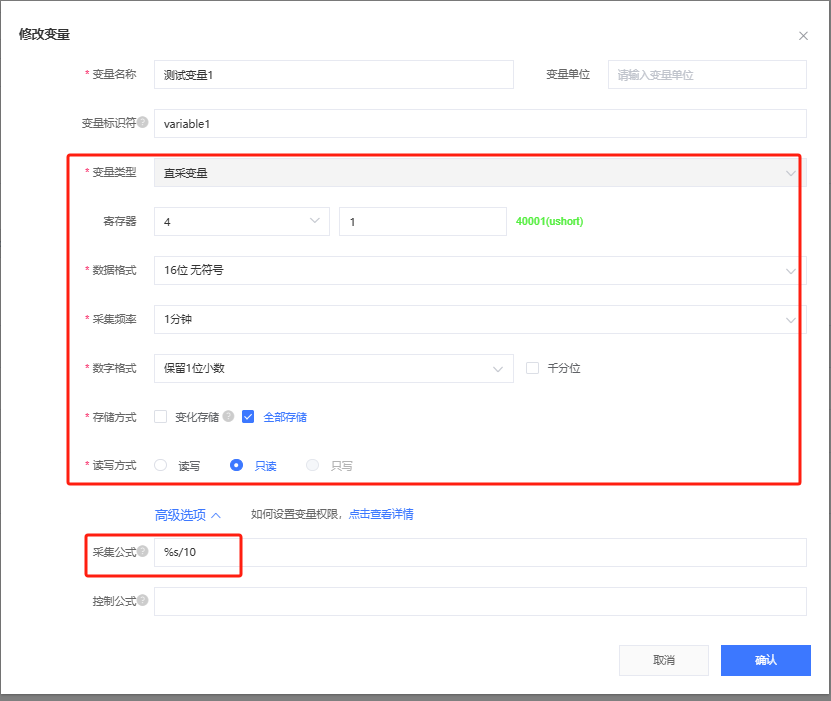

寄存器40001，數據類型16位無符號，采集頻率1分鐘，數字格式保留一位小數，全部存儲，只讀，添加一個采集公式。

同樣方式添加測試變量2

模板添加規則參考案例：http://cloud.usr.cn/document/892.html

設備創建

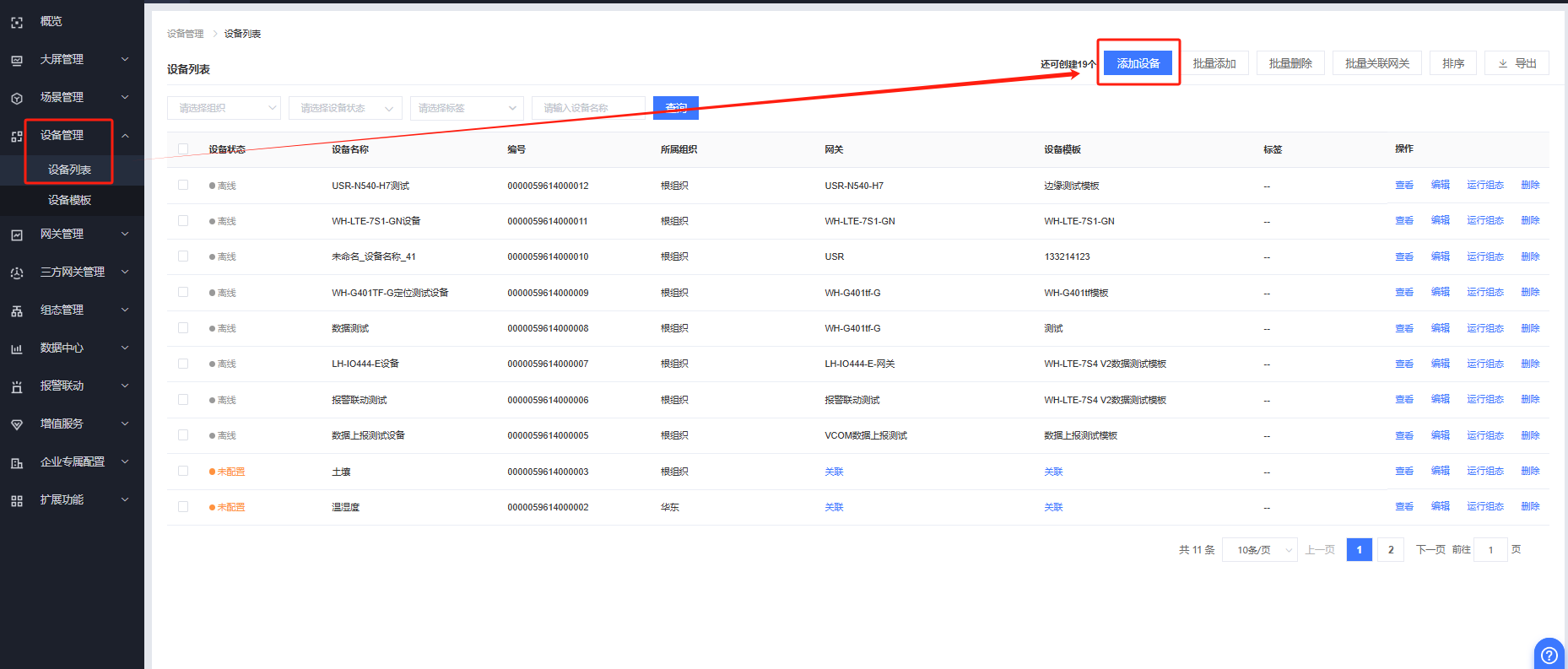

設備管理---設備列表---添加設備

設備名稱：USR-IO808-CAT1測試

所屬組織：根組織

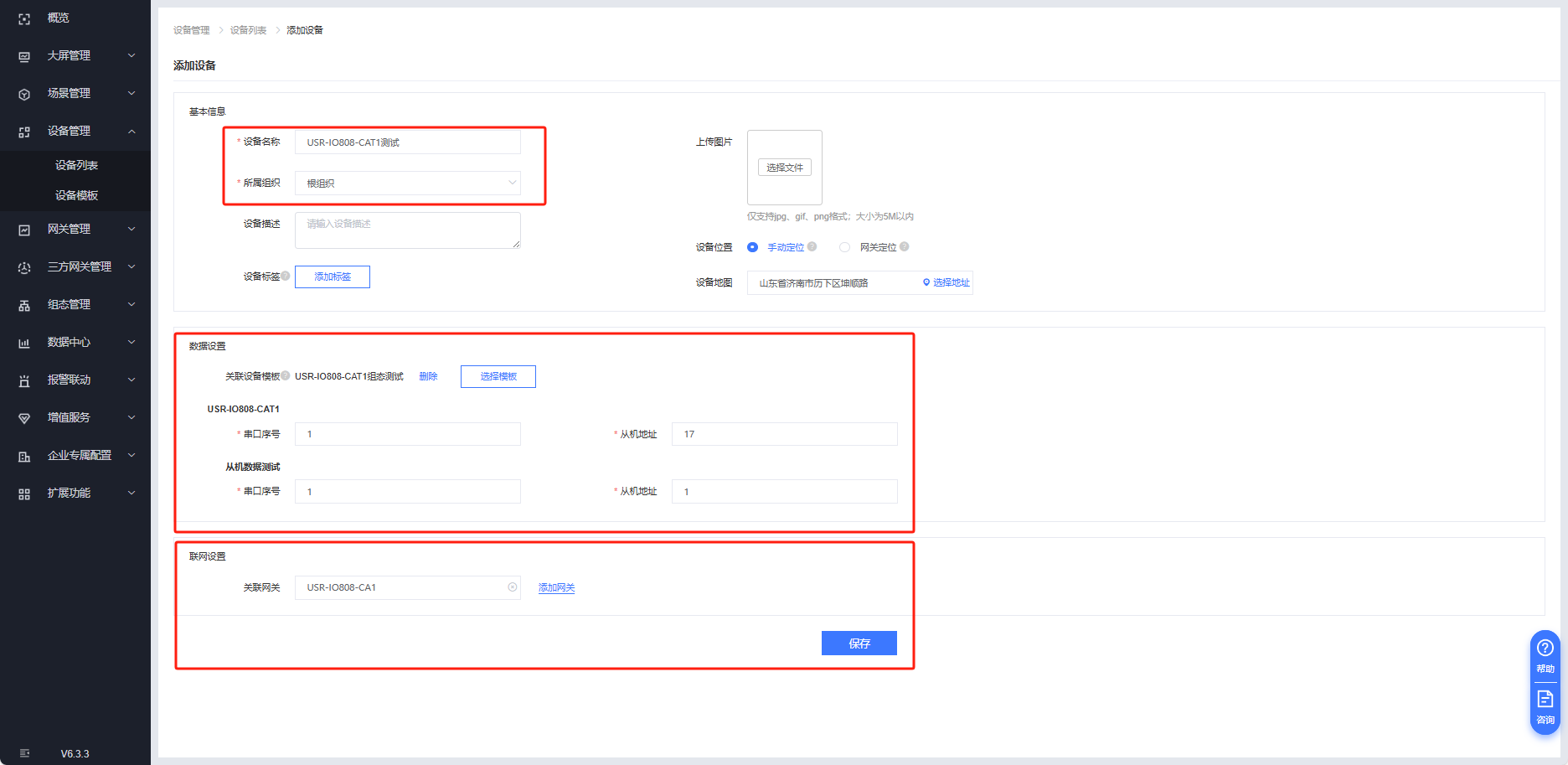

關聯設備模板：USR-IO808-CAT1組態測試 USR-IO808-CAT1的串口序號1，從機地址17，485從機的串口序號1，從機地址1

關聯網關：USR-IO808-CAT1， 保存

3、Modbus Slave軟件參數設置

打開modbus slave軟件，模擬串口從機

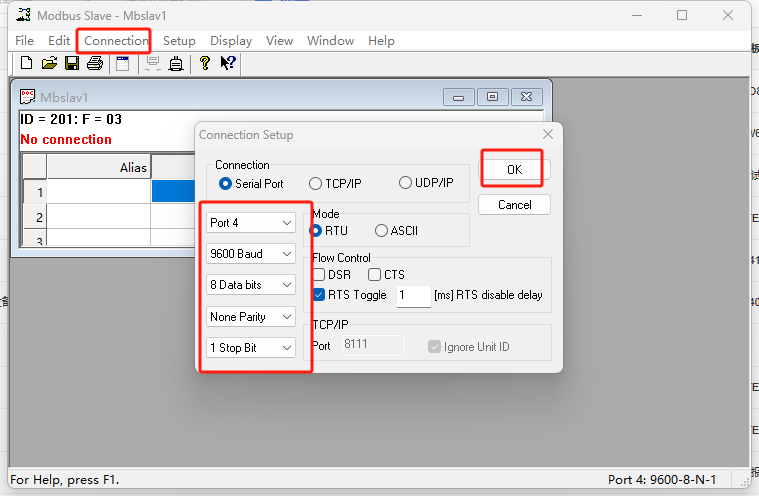

選擇COM4、9600、NONE、8、1，點擊OK

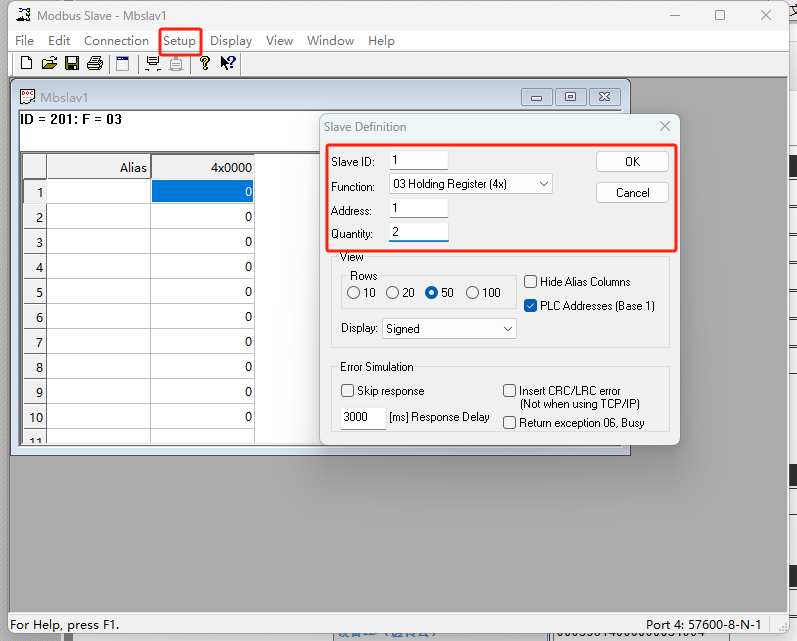

設備地址1、功能碼03，寄存器起始地址1，寄存器數量2，點擊OK

四、功能調試

1、功能調試

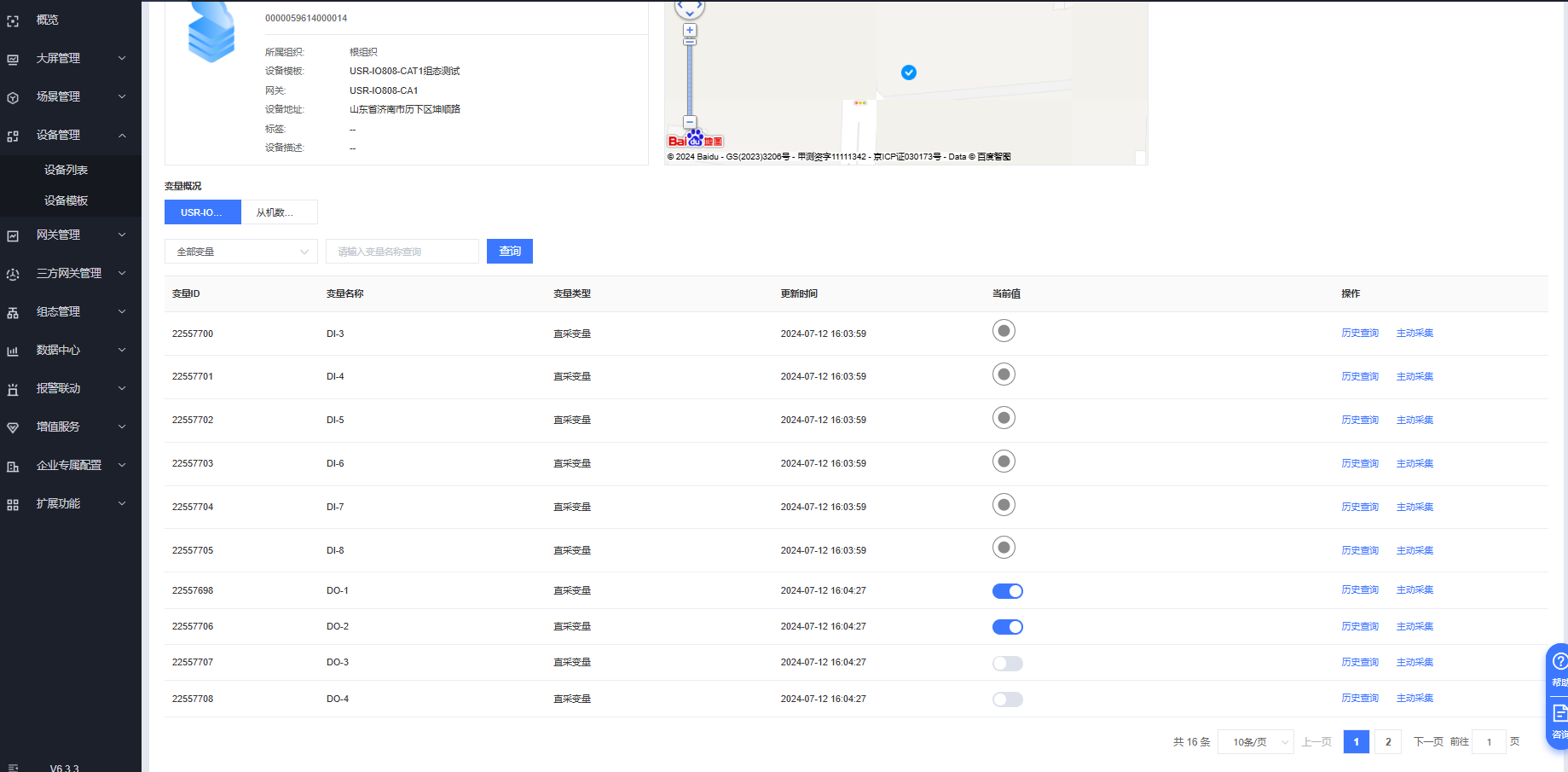

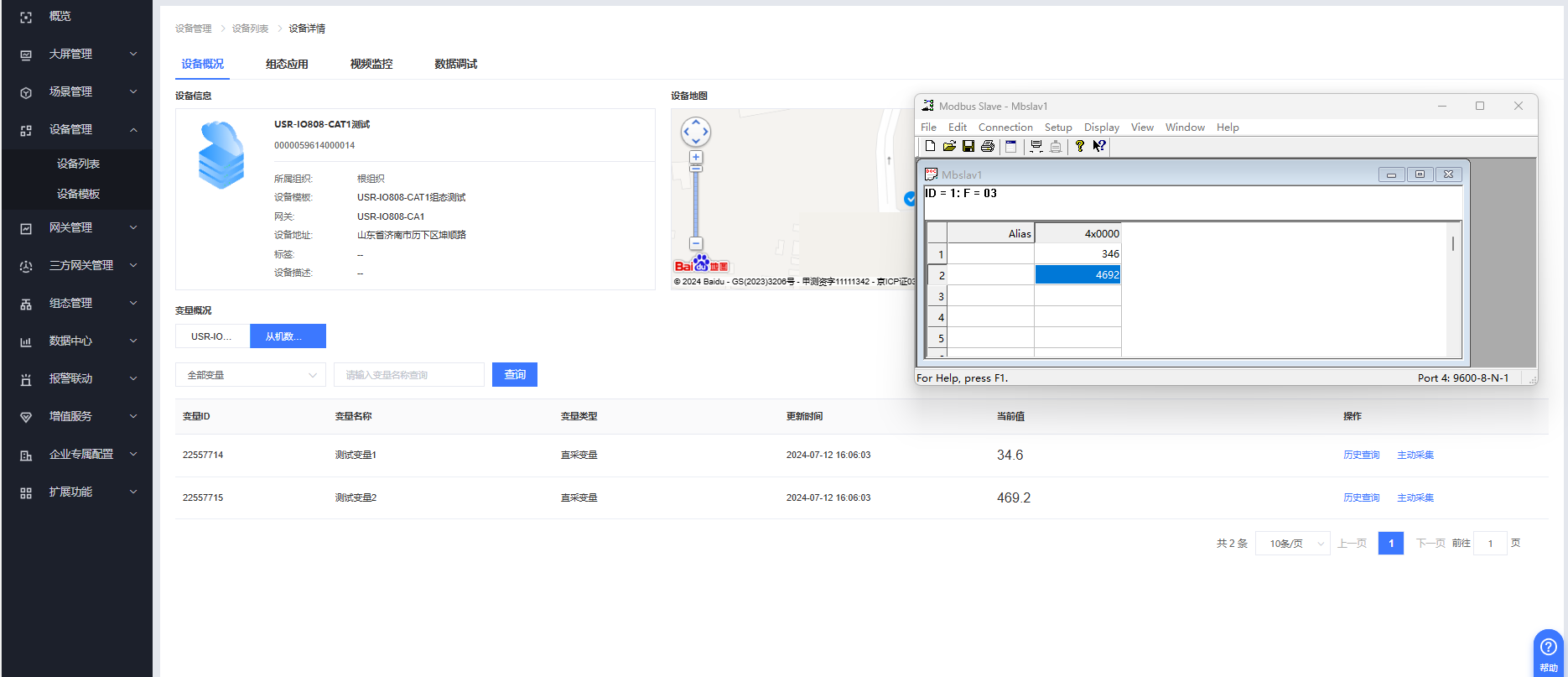

有人云端可以控制繼電器動作，同時改變slave軟件上的數據，有人云端可以同步收到數據。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-07-12

審核人：尹叢欣 審核日期：2024-07-12

訂正版本：V1.0 訂正內容：初稿
