USR-TCP232-ED2 基本通訊測試以及應用方案
2017-04-14


  一、要下載的軟件

  說明書:http://www.ggxxsw.cn/Download/221.html

  設置軟件:http://www.ggxxsw.cn/Download/90.html

  測試軟件:http://www.ggxxsw.cn/Download/27.html

  虛擬串口軟件:http://www.ggxxsw.cn/Download/31.html

  二、設備默認參數

項目

內容

用戶名

admin

密碼

admin

模塊的IP地址

192.168.0.7

模塊的子網掩碼

255.255.255.0

模塊的默認網關

192.168.0.1

串口的波特率

115200

串口參數

None,8,1

TTL1默認的工作模式

TCP Sever

TTL1默認的本地端口

23

  三、測試

  注意:以下測試USR-TCP232-ED2模塊均在評估板上進行,評估板串口是RS232接口,評估板電源供電是5V,以TTL1為例。

  1. 硬件鏈接

  將USR-TCP232-ED2(以下簡稱ED2) 安裝在USR-TCP232-EVB評估板(簡稱評估板)上,通過串口線(或USB轉RS232串口線)將評估板RS232接口與計算機相連接,通過網線將ED2的網口與PC的網口相連接,檢測硬件連接無錯誤后,接入5V電源適配器,給評估板供電,觀察ED2網口指示燈狀態是否正常:綠色指示燈常亮,黃色指示燈閃爍 。



  2. 閉防火墻以及禁用無關網卡

  控制面板->網絡和Internet->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項,關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

USR-TCP232-S2基本測試通信和使用案例

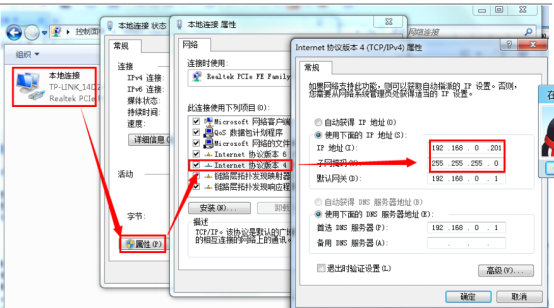

  3.給電腦設置靜態IP。要與ED2的IP在同一個網段(ED2默認參數見表1)。

USR-TCP232-ED2基本測試通信和使用案例

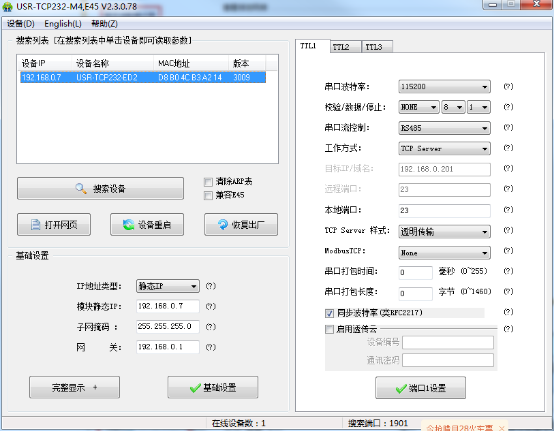

  4.配置信息。點擊“搜索設備”當搜索列表中出現ED2的設備后,單擊搜索到的設備,查看其配置信息(上圖為默認配置信息)。

USR-TCP232-ED2基本測試通信和使用方案

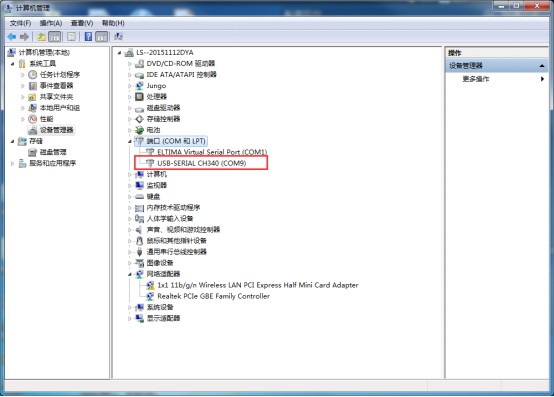

  5.這是端口號。在設備管理器中查看端口信息,確定ED2評估板串口使用的串口號,如下圖所示電腦端口號為COM9。

USR-TCP232-ED2基本測試通信和使用方案



  6.打開USR_TCP232_TEST軟件

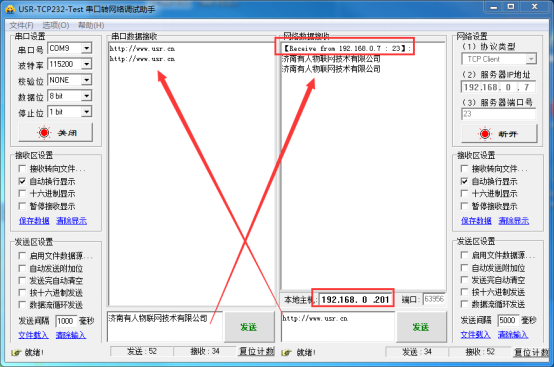

  將軟件串口設置中的串口號配置為COM9。由于設備默認協議類型為TCP client,所以電腦端需要設置為TCP server,IP和端口號為模塊的目標IP:192.168.0.7和目標端口號:8234。

USR-TCP232-ED2基本測試通信和使用方案



  7.如何使用虛擬串口軟件

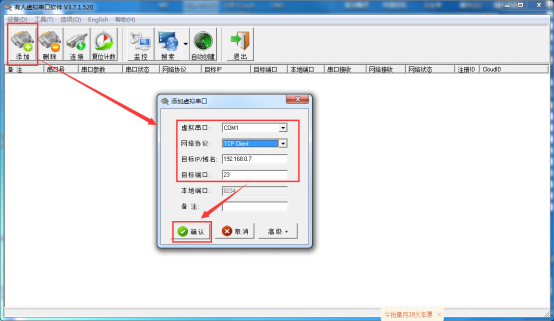

  打開虛擬串口軟件,點擊“添加”在彈出的窗口中設置虛擬串口信息,由于上述ED2設備采用TCP client協議,所以此處網絡協議設置為TCP server。本地IP和本地端口與上述步驟中的電腦端設置一樣。然后點擊“確定”,建立虛擬串口COM1。

USR-TCP232-ED2基本通訊測試以及應用方案

  打開兩個USR_TCP232_Test軟件,一個連接COM9,一個連接虛擬串口COM1,實現兩個串口直接數據互發。

USR-TCP232-S2基本測試通信和使用方案
