  一、要下載的軟件

  說明書：http://www.ggxxsw.cn/Download/365.html

  設置軟件：http://www.ggxxsw.cn/Download/257.html

  測試軟件：http://www.ggxxsw.cn/Download/27.html

  虛擬串口軟件：http://www.ggxxsw.cn/Download/31.html

  二、設備默認參數

  三、測試

  以下測試USR-TCP232-T2模塊均在評估板上進行，評估板串口是RS232接口，評估板電源供電是5V。

  1.將 T2(USR-TCP232-T2，簡稱 T2 下同)安裝在USR-TCP232-EVB評估板（簡稱評估板）上，通過串口線(或USB 轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將 T2 的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電。觀察T2網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。

  按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  3.給電腦設置靜態IP，要與T2的IP在同一個網段(T2默認參數見表1)。

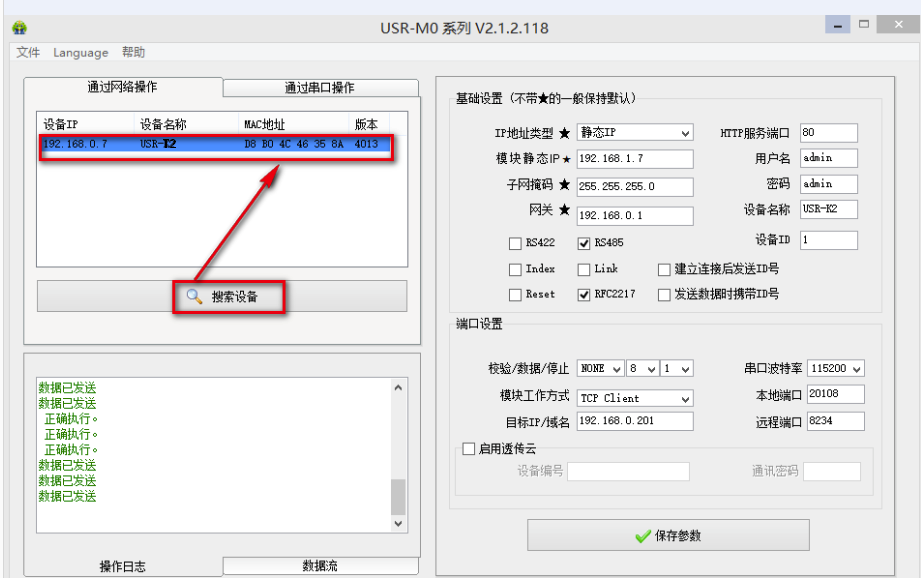

  4.點擊“搜索設備”當搜索列表中出現T2的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

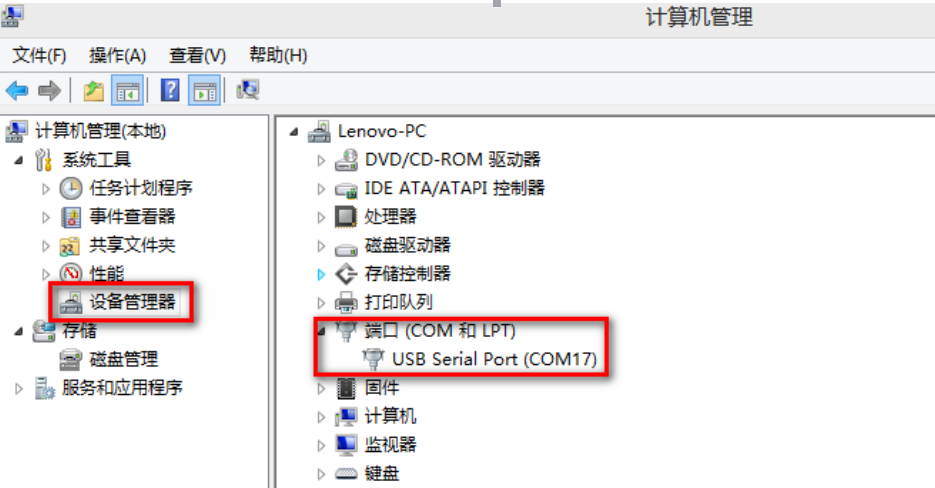

  5.在設備管理器中查看端口信息，確定S2評估板串口使用的串口號，如下圖所示電腦端口號為COM17。

  6.打開USR_TCP232_TEST軟件

  將軟件串口設置中的串口號配置為COM17。由于設備默認協議類型為TCP client,所以電腦端需要設置為TCP server,IP和端口號為模塊的目標IP：192.168.0.201和目標端口號：8234。

  7.如何使用虛擬串口軟件

  打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述T2設備采用TCP client協議，所以此處網絡協議設置為TCP server。本地IP和本地端口與上述步驟中的電腦端設置一樣。然后點擊“確定”，建立虛擬串口COM1。

  打開兩個USR_TCP232_Test軟件，一個連接COM17，一個連接虛擬串口COM1,實現兩個串口直接數據互發。

  四、幾種常用的聯網通信方式(暫無)

  T2連接路由器實現局域網通信的設置方法

  T2透明傳輸實現方法

  T2連接公網服務器設置方法

  T2使用花生殼動態域名結合路由器端口映射實現類似公網服務器功能

  T2無公網IP時使用花生殼內網映射實現外網數據采集

  T2使用透傳云實現一對多的數據透傳

  T2使用透傳云實現一對一的數據透傳

  T2使用HTTP GET方式向網頁服務器提交數據

  T2使用HTTP POST方式向網頁服務器提交數據

  五、常見問題及解決辦法

  1、網口燈不亮，無法通信。

  答：檢查網口連接是否正常，確定模塊IP設置是靜態IP還是DHCP,DHCP的話網口直連電腦無法通信，需要連接路由器.

  2、測試中串口通信不上，沒有正確返回。

  答：拔插一下USB轉232看com口是否正確;確定之前是否改過串口參數;確定USB轉RS232是否正常。

  3、如何恢復出廠設置

  答：a.硬件恢復出廠設置，將reload引腳拉低(置0，電平為0V)并保持拉低狀態 ，給模塊上電后，保持5s，將reload引腳拉高(置一，電平3.3V)或者是懸空即可。

  b.軟件恢復出廠設置，通過設置軟件的設置功能恢復出廠設置。

  c.AT指令恢復出廠設置，進入AT指令模式，發送指令A(yù)T+CLEAR
