  GPRS DTU測試說明：

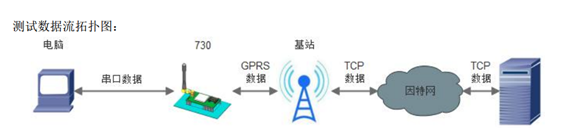

  本測試連接的是默認設置的服務器test.usr.cn：2317，實現的功能是向服務器發送數據，服務器自動返回接收到的數據。

  測試目的：

  測試模塊的通信是否正常。

  一、要下載的軟件

  說明書：http://www.ggxxsw.cn/Download/261.html

  設置軟件：http://www.ggxxsw.cn/Download/249.html

  測試軟件：http://www.ggxxsw.cn/Download/27.html

  二、設備默認參數

  三、GPRS DTU測試

  1.插好SIM卡，連接天線，將 730(USR-GPRS-730，簡稱 730 下同)的串口通過USB 轉232線與計算機相連接，通過檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 730 供電。觀察指示燈狀態確定730是否正常工作：POWER燈亮表示模塊已正常上電，WORK燈閃爍表示模塊工作正常，GPRS燈亮表示已掛載到運營商網絡，LINK燈亮表示連接到服務器。

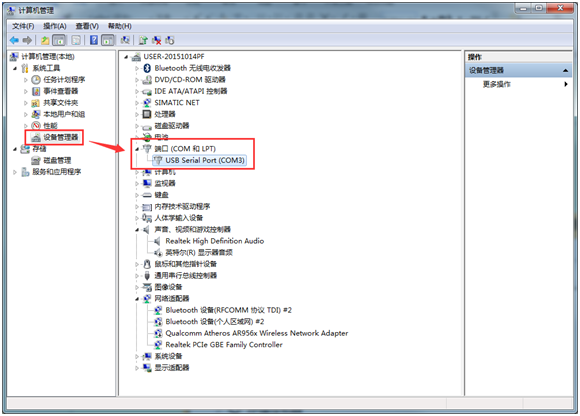

  2.在設備管理器中查看端口信息，確定連接730的USB轉232使用的串口號，如下圖所示電腦端口號為COM3。

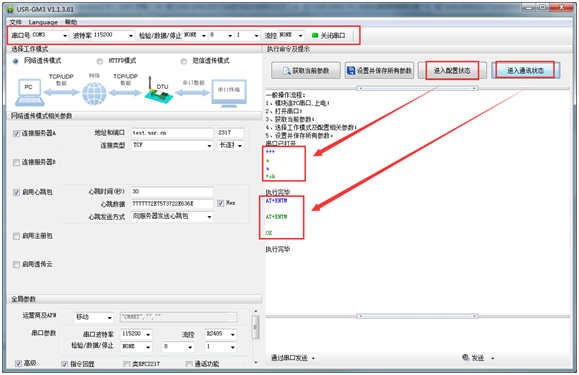

  3.打開設置軟件，使用默認串口參數打開USB轉232連接到電腦顯示串口com3，點擊進入配置狀態，進入通信狀態，判斷和模塊的通信是否正常。測試完成后關閉設置軟件。

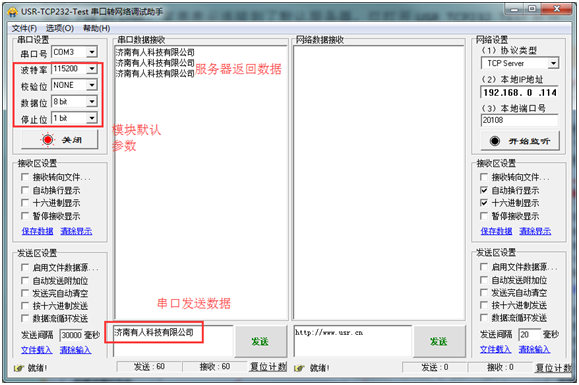

  4.通信測試，觀察730的LINK，常亮表示連接到了默認服務器，燈打開USR_TCP232_TEST軟件 將軟件串口設置中的串口號配置為COM3。使用默認參數打開串口，發送數據給DTU，DTU發送給服務器，服務器收到后返回同樣的數據，測試成功。

  四、幾種常用的聯網通信方式(暫無)

  GPRS模塊GM3系列連接公網服務器設置方法

  http://www.ggxxsw.cn/Faq/208.html

  GM3系列產品無公網IP時使用花生殼內網映射實現外網數據采集

  http://www.ggxxsw.cn/Faq/225.html

  GM3系列產品使用透傳云實現一對多的數據透傳

  http://www.ggxxsw.cn/Faq/201.html

  GM3系列產品使用透傳云實現一對一的數據透傳

  http://www.ggxxsw.cn/Faq/199.html

  GM3系列使用HTTP GET方式向網頁服務器提交數據

  http://www.ggxxsw.cn/Faq/215.html

  GM3系列短信透傳模式設置方法

  http://www.ggxxsw.cn/Faq/194.html

  GM3在AT指令模式下發送短信的方式

  http://www.ggxxsw.cn/Faq/193.html

  五、常見問題及解決辦法

  1、串口輸出Register Failed!Module will restart，無法通信。

  答：該提示是說模塊注冊運營商失敗，建議一下SIM卡狀態和天線連接。

  2、測試中第3步串口通信不上，沒有正確返回。

  答：拔插一下USB轉232看com口是否正確;確定之前是否改過串口參數;確定USB轉 232是否正常。

  3、測試第4步時link燈不亮。

  答：link燈不亮說明沒有連接到服務器，檢查參數設置是否為默認;SIM卡、天線狀態是否 正常;信號強度是否正常(查詢指令是 AT+CSQ 一般20以上正常，滿值31)。

  4、如何恢復出廠設置

  答：a.硬件恢復出廠設置，供電端子和232端子直接有reload按鍵，長按5~10s恢復

  b.AT指令恢復出廠設置，指令是AT+CLEAR
