一、資料下載
USR-WIFI232-A2軟件設計手冊：http://www.ggxxsw.cn/Download/358.html
USR-WIFI232-A2 設置軟件：http://www.ggxxsw.cn/Download/707.html
測試底板：http://www.ggxxsw.cn/Product/44.html
【USR-VCOM】 有人虛擬串口軟件(有人云版) V5.0.1：http://www.ggxxsw.cn/Download/924.html
二、硬件連接
1、所需物品
USR-WIFI232-A2 模塊 1個
USR-WIFI232-A2 測試底板 1個
12V電源適配器 1個
USB-RS232串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-WIFI232-A2 的232串口接USB串口線到電腦USB口，接好天線，然后產品接12V電源適配器上電。

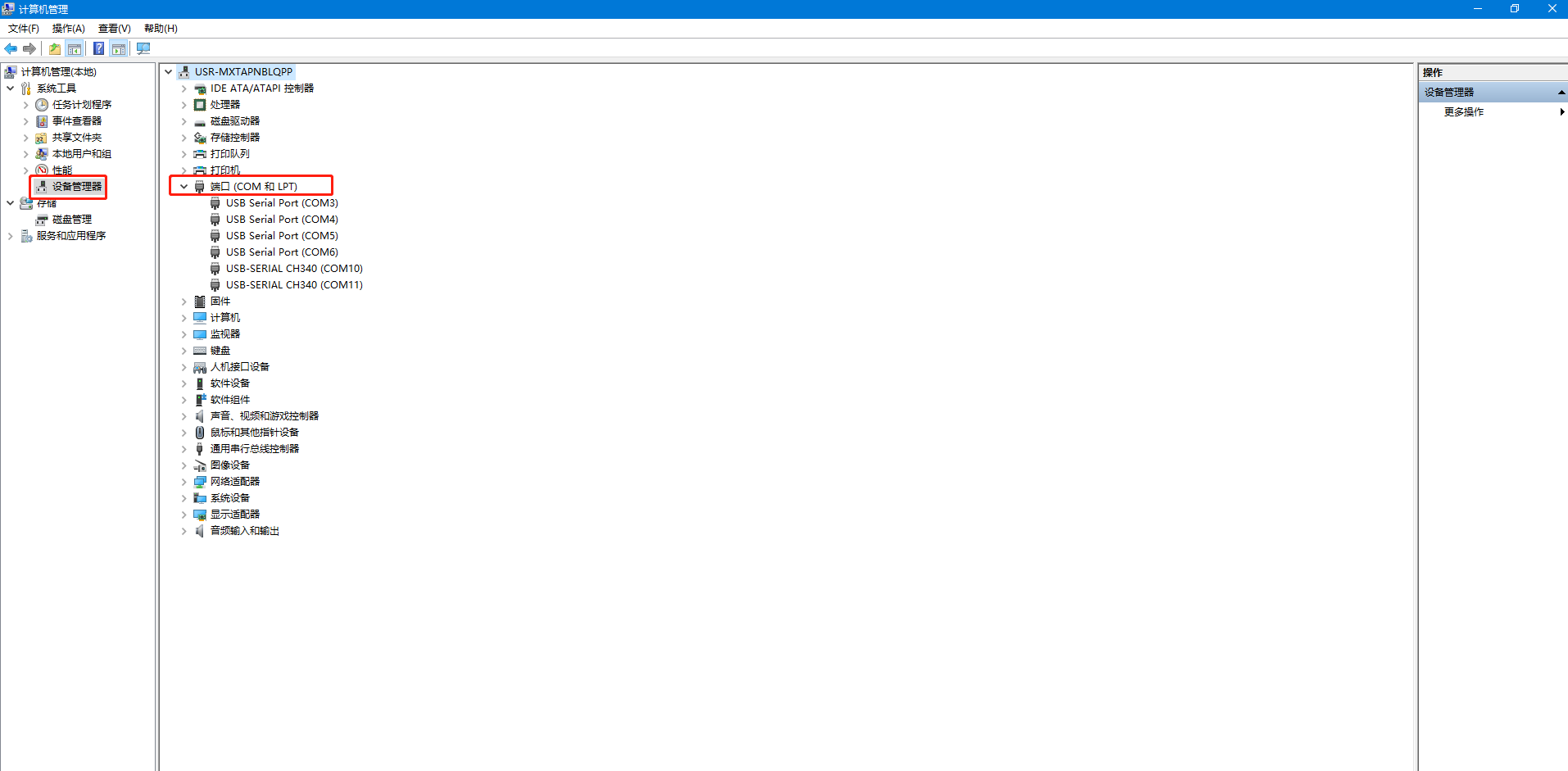

3、查看端口號
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-WIFI232-A2的USB-RS232串口線COM口號，COM4。
三、有人云參數設置
1、登錄有人云賬號

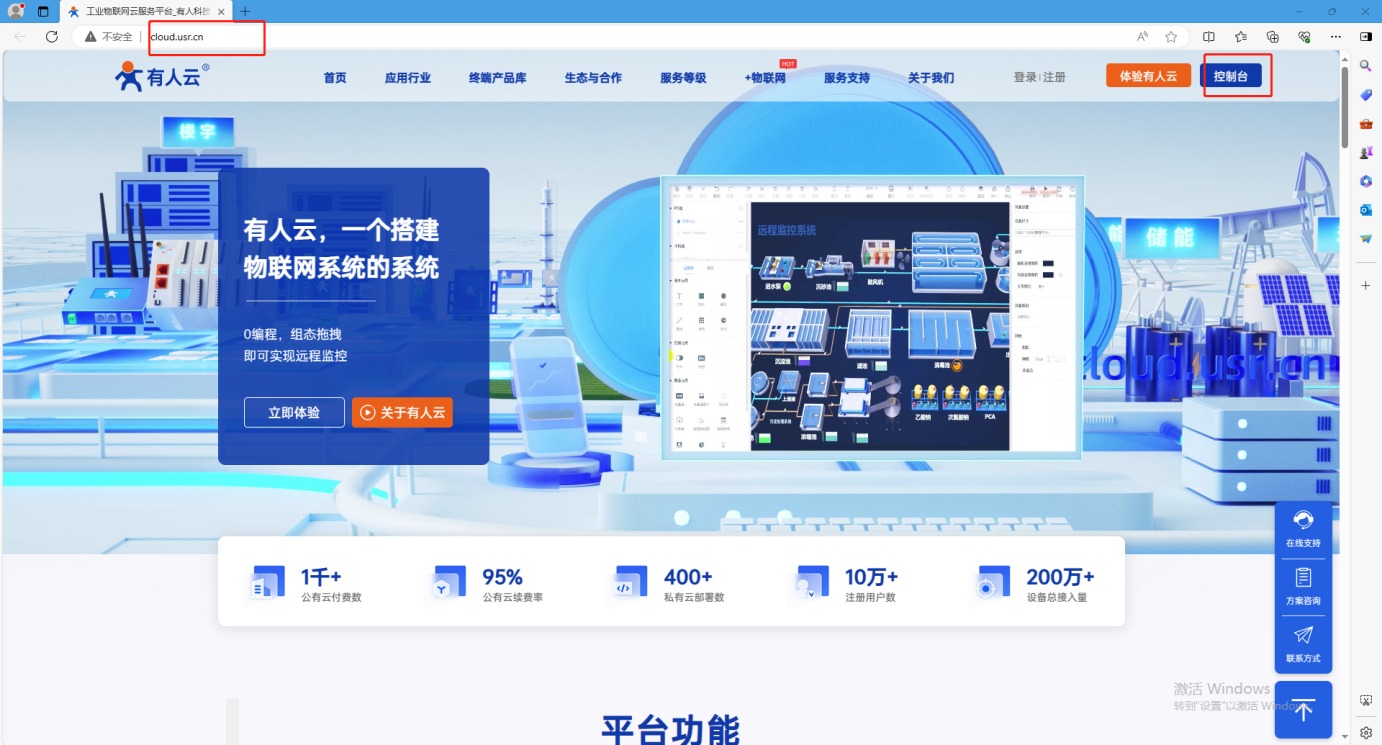

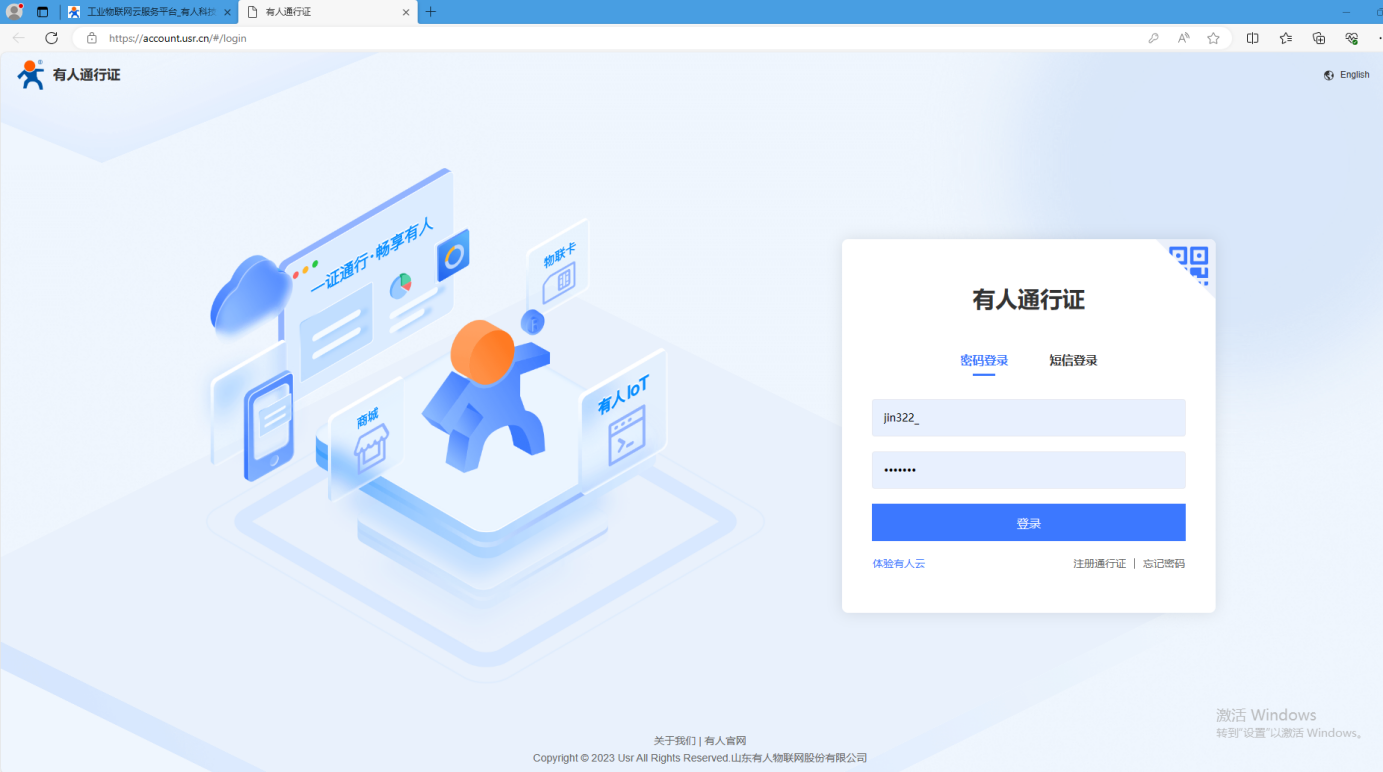

www.ggxxsw.cn 點擊有人云跳轉到登錄頁面。
2、添加有人產品

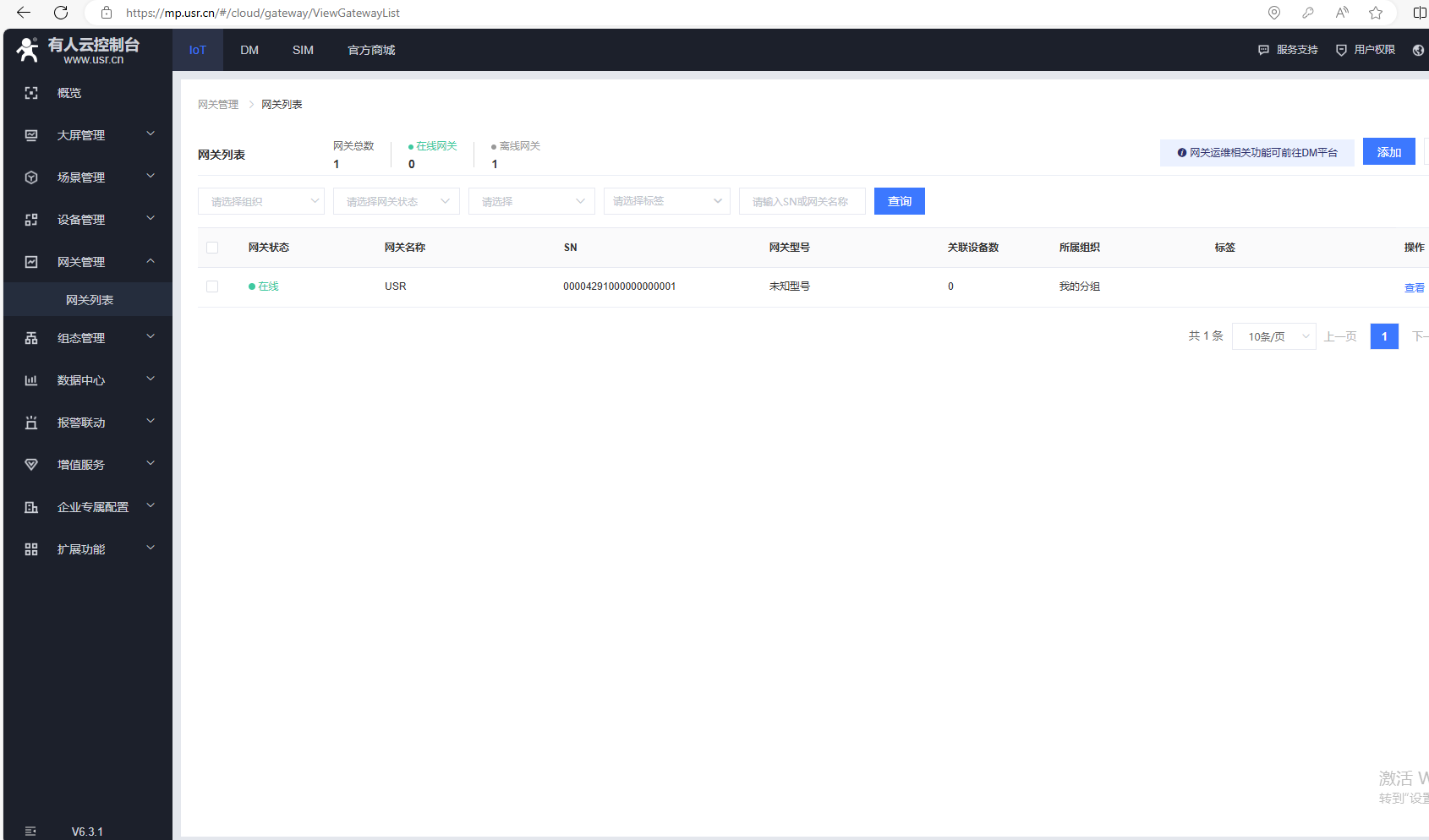

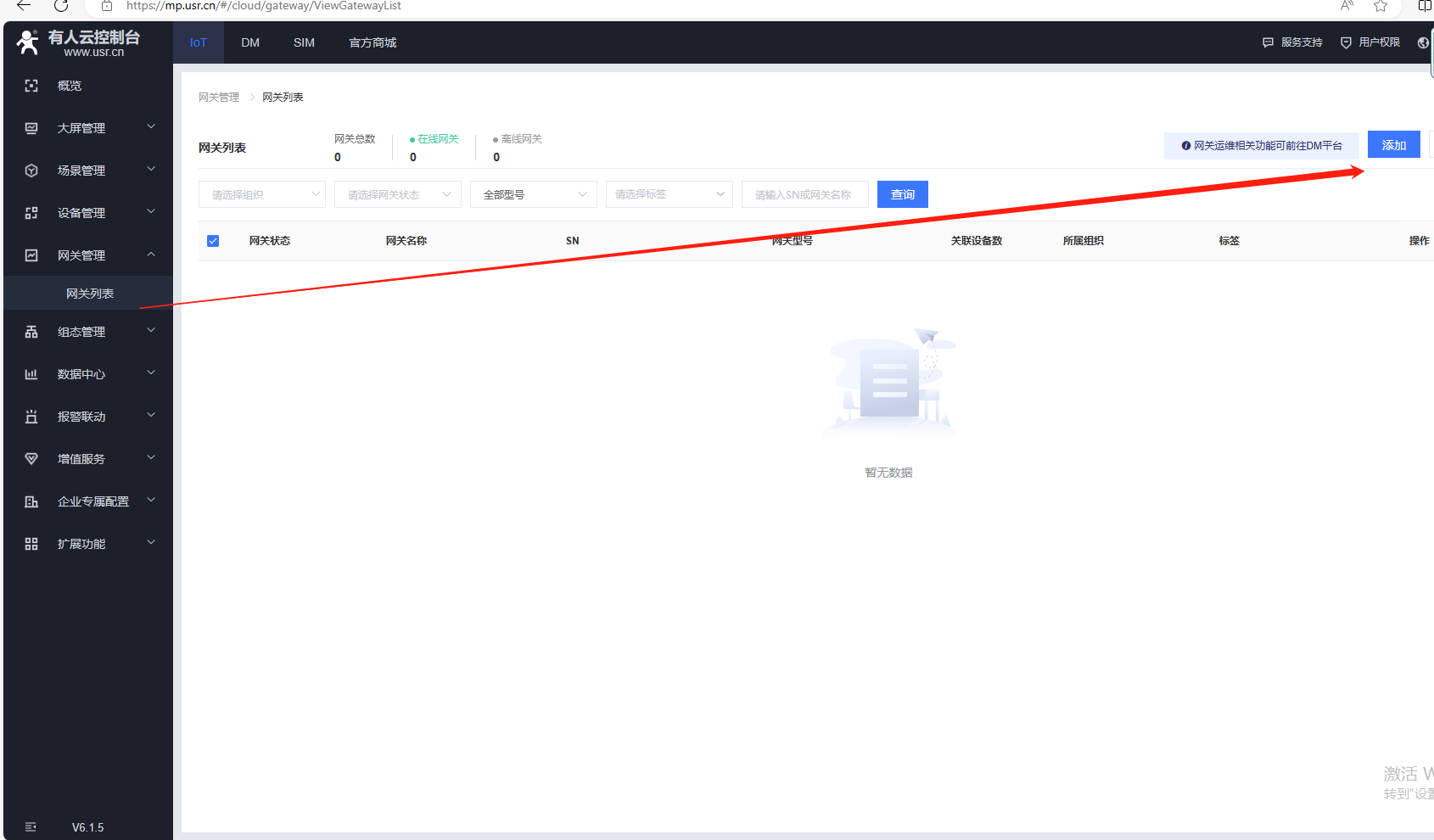

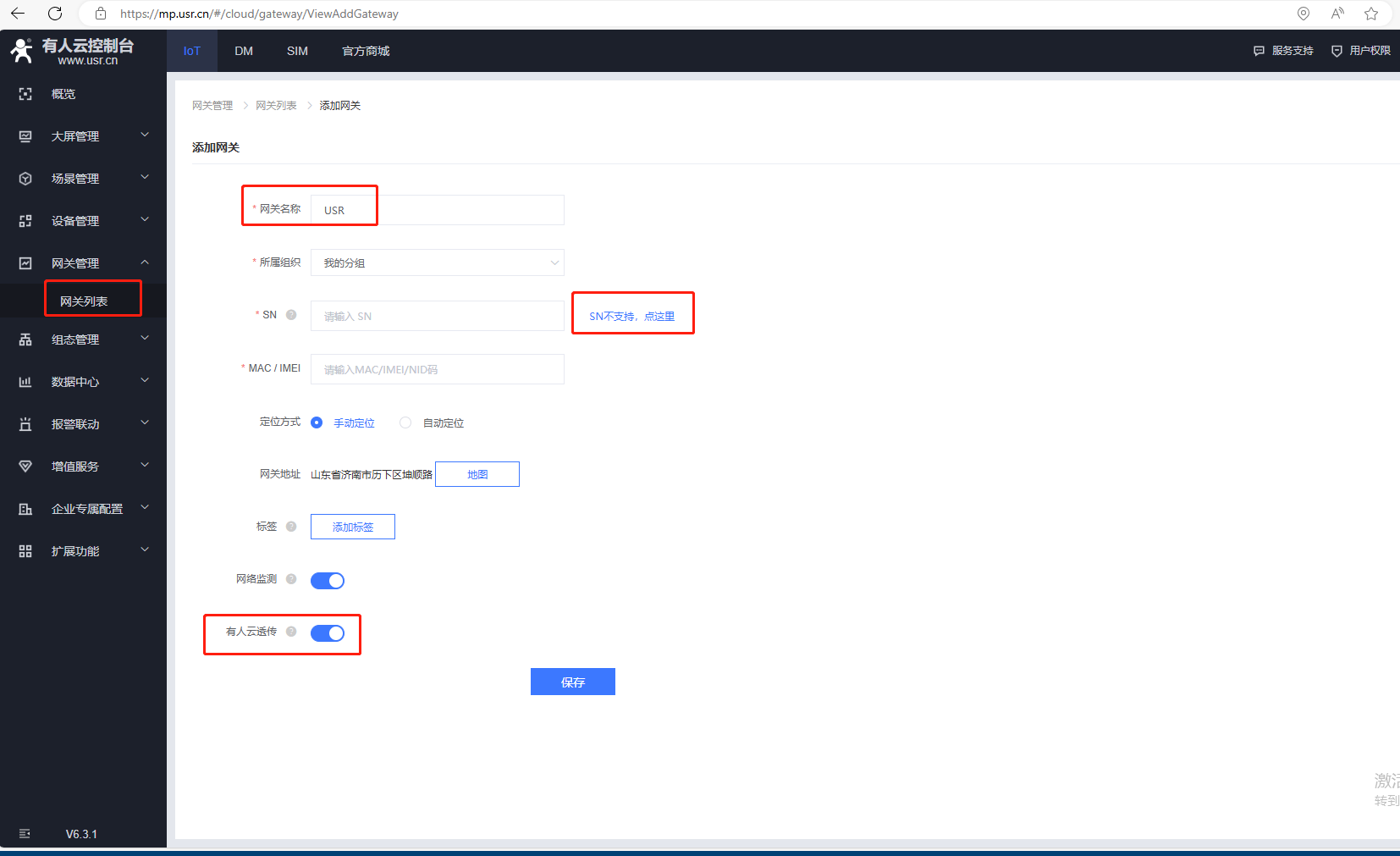

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

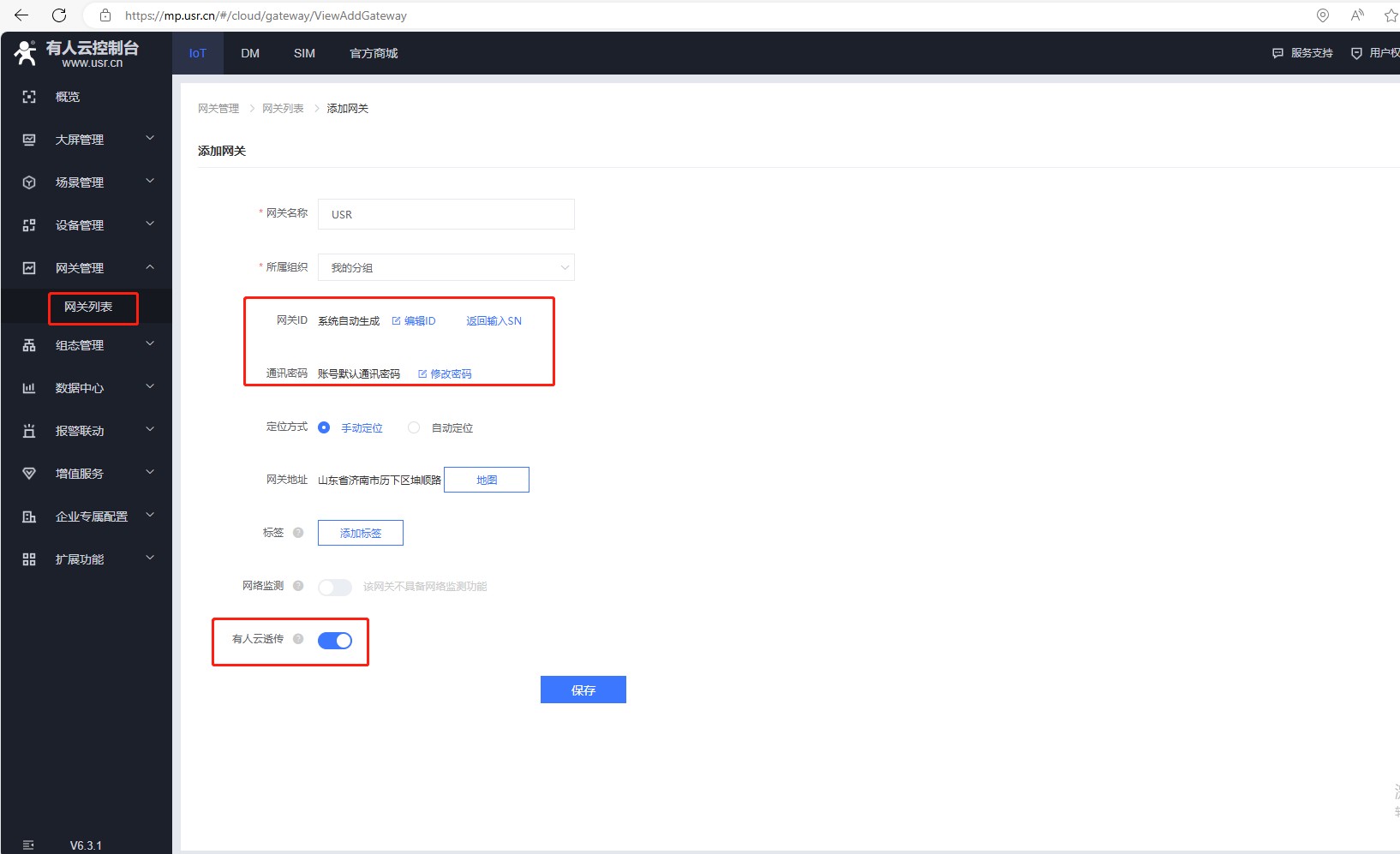

（2）選擇不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透傳。

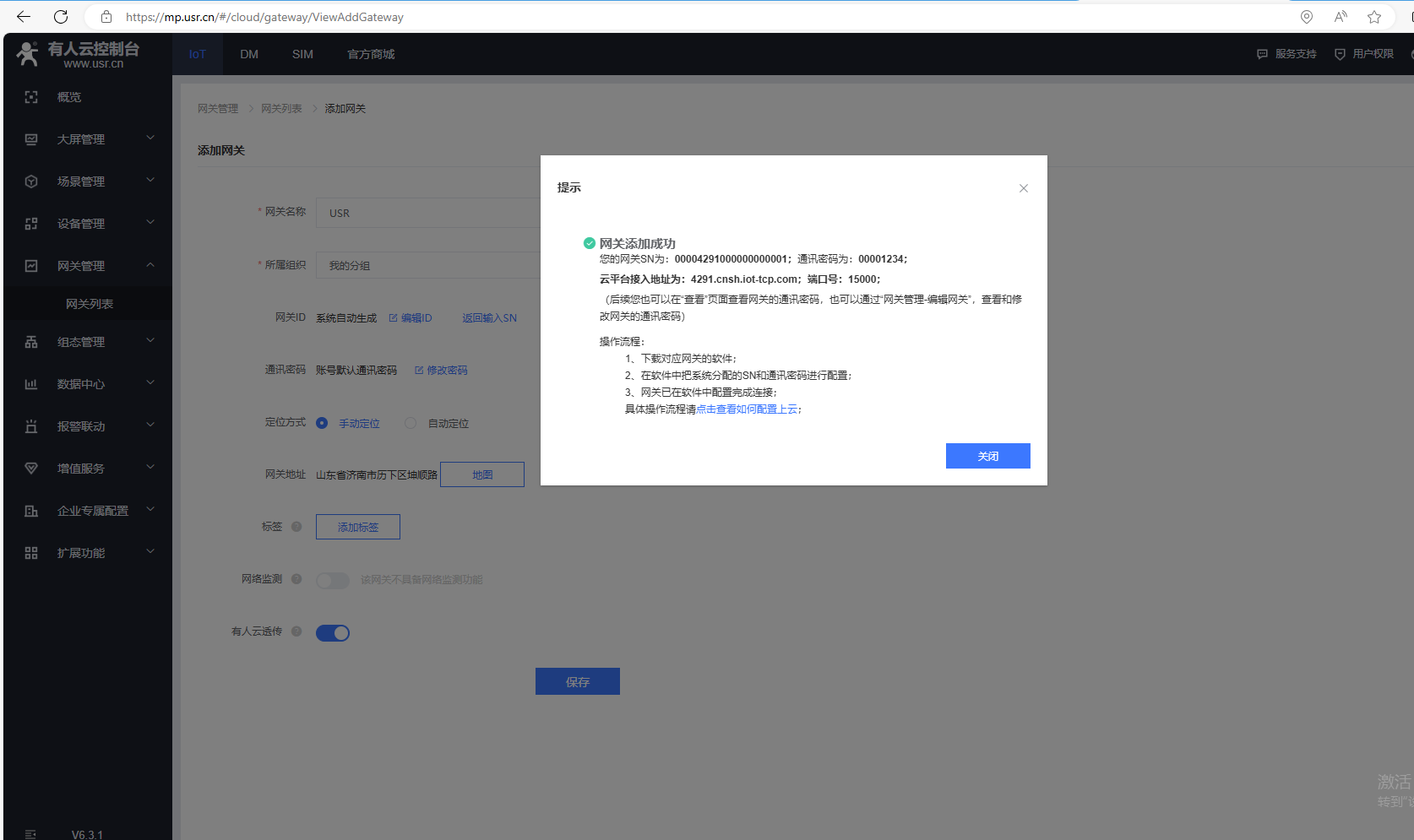

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。
四、USR-WIFI232-A2參數設置

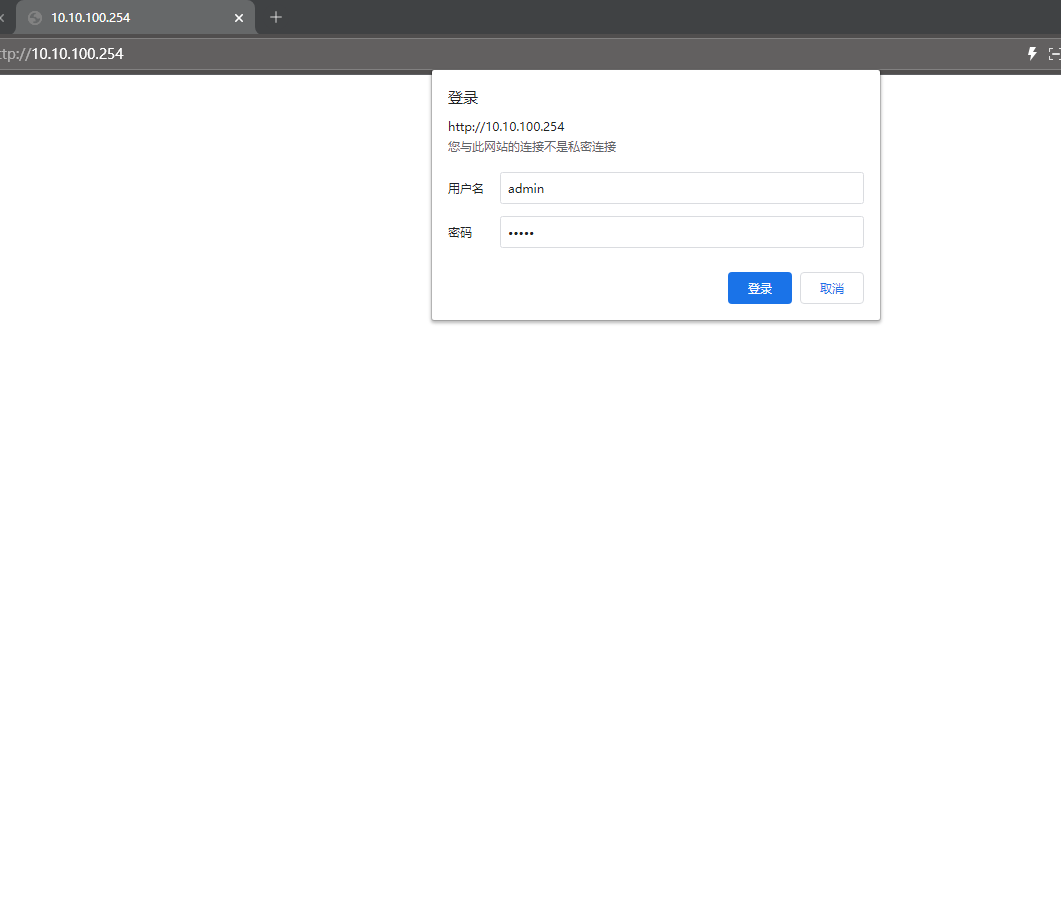

1、電腦連接USR-WIFI232-A2的WiFi，瀏覽器輸入10.10.100.254登陸網頁

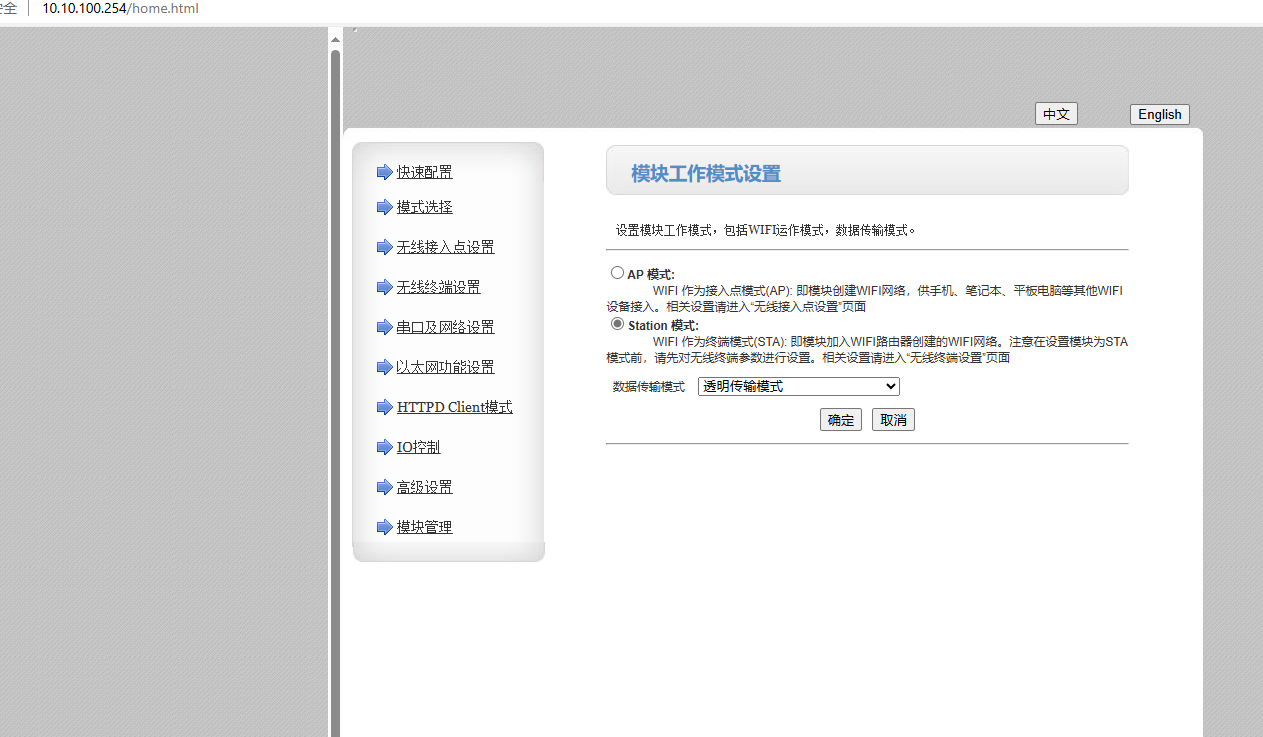

2、模式設置STA模式

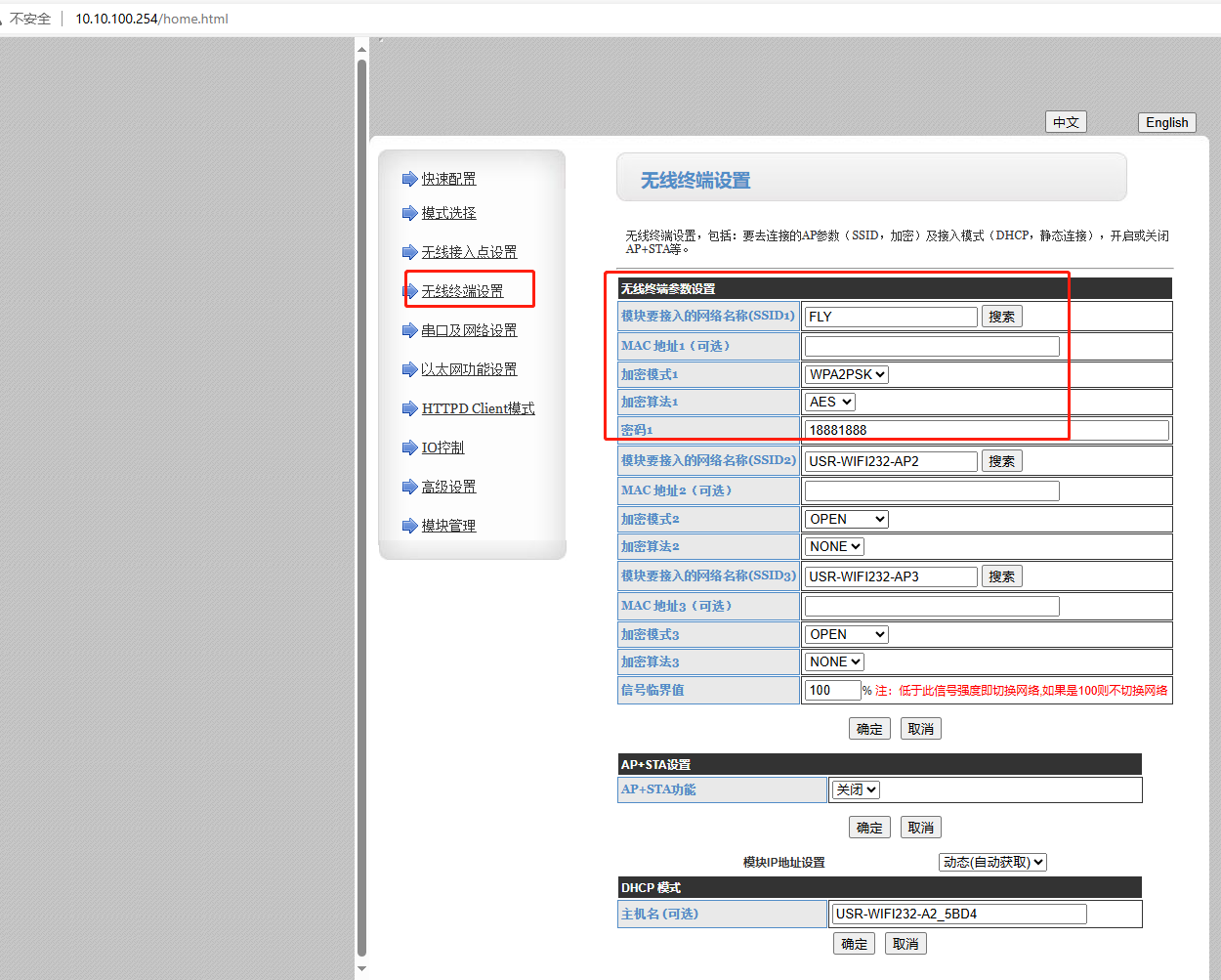

3、無線終端配置
設置要連接的路由器WiFi和密碼，點擊確定。

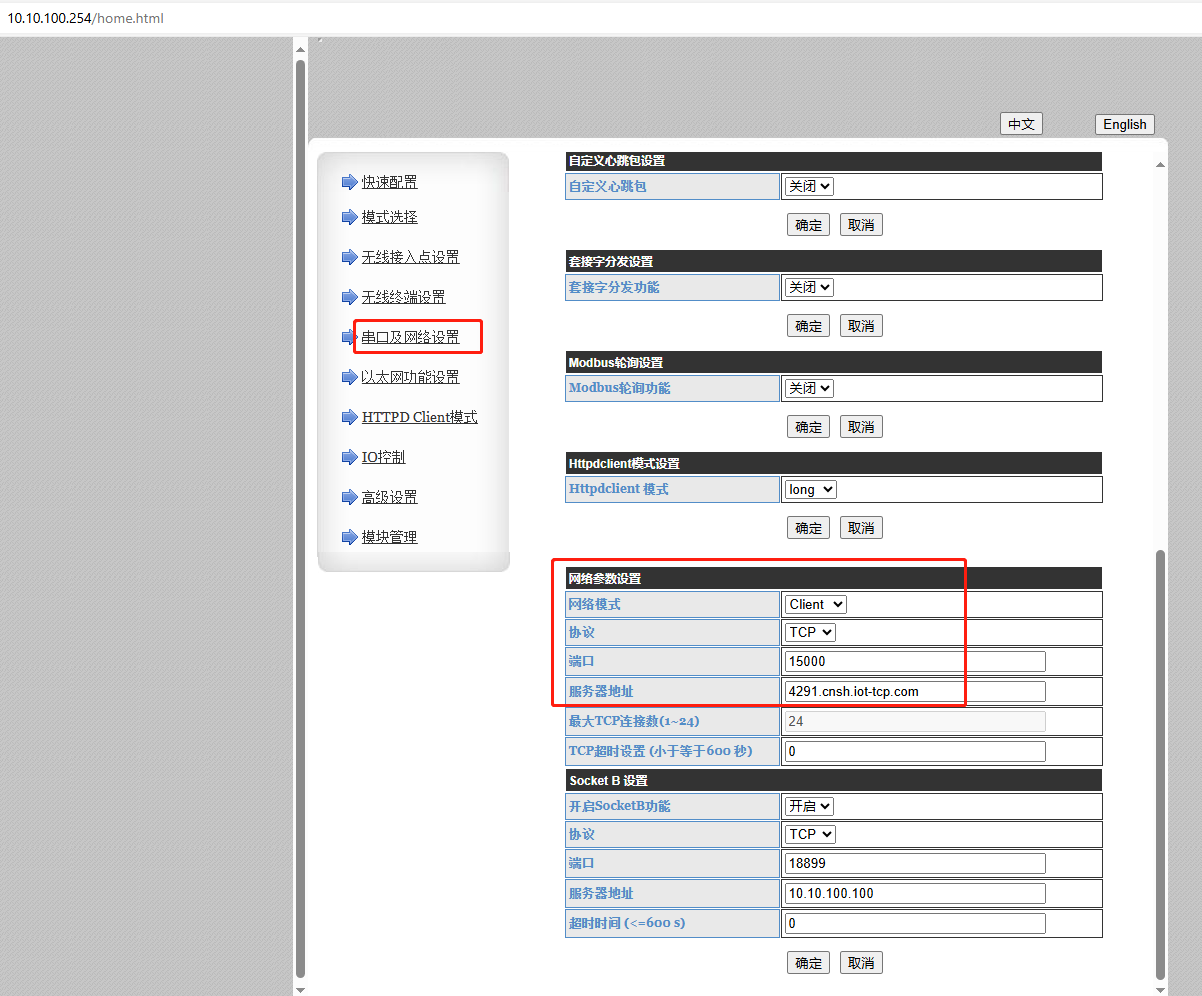

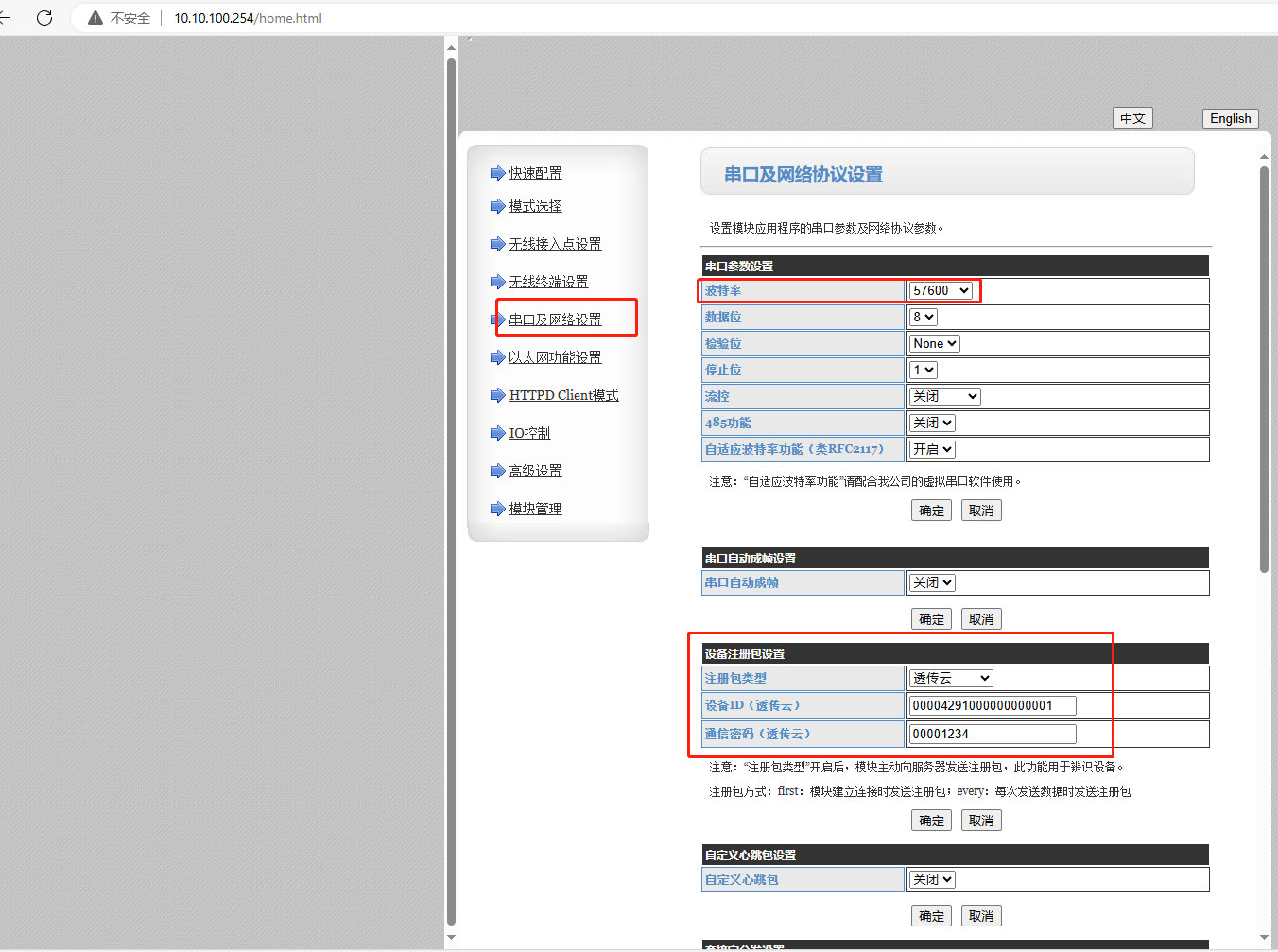

4、串口及網絡設置
串口參數波特率57600。

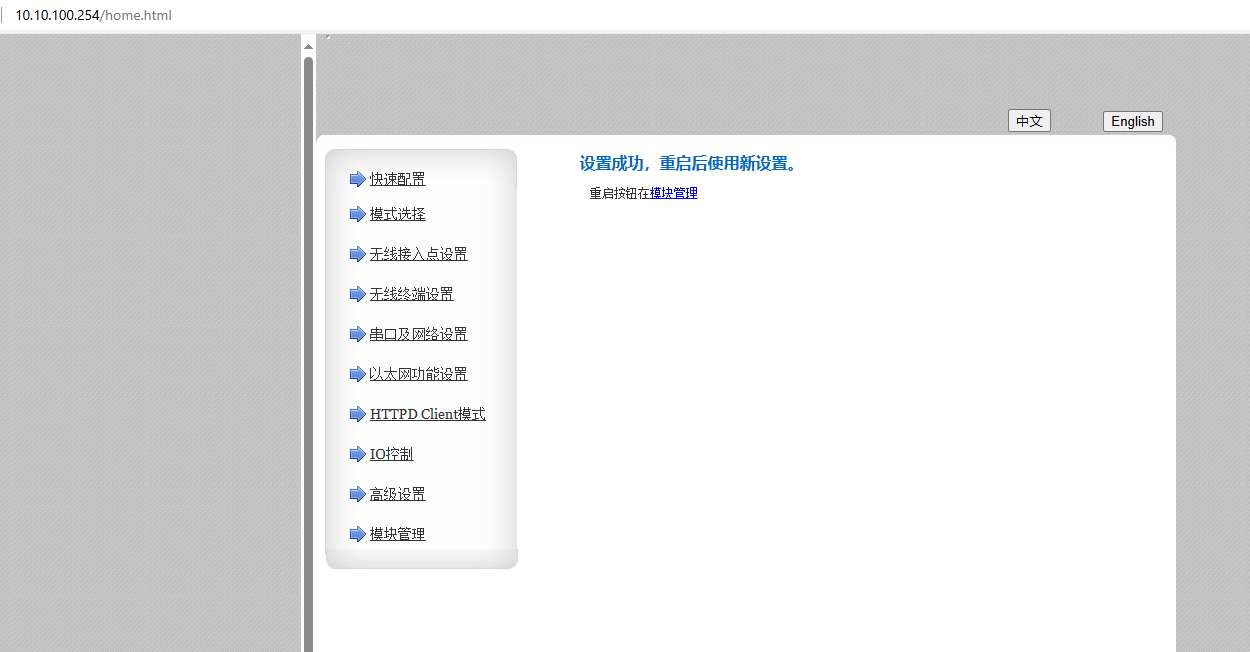

開啟注冊包，選擇透傳云，設備ID填添加有人云的ID 00004291000000000001，通信密碼填00001234，點擊確定。
網絡參數模式CLient，協議TCP，端口15000，服務器地址填4291.cnsh.iot-tcp.com。

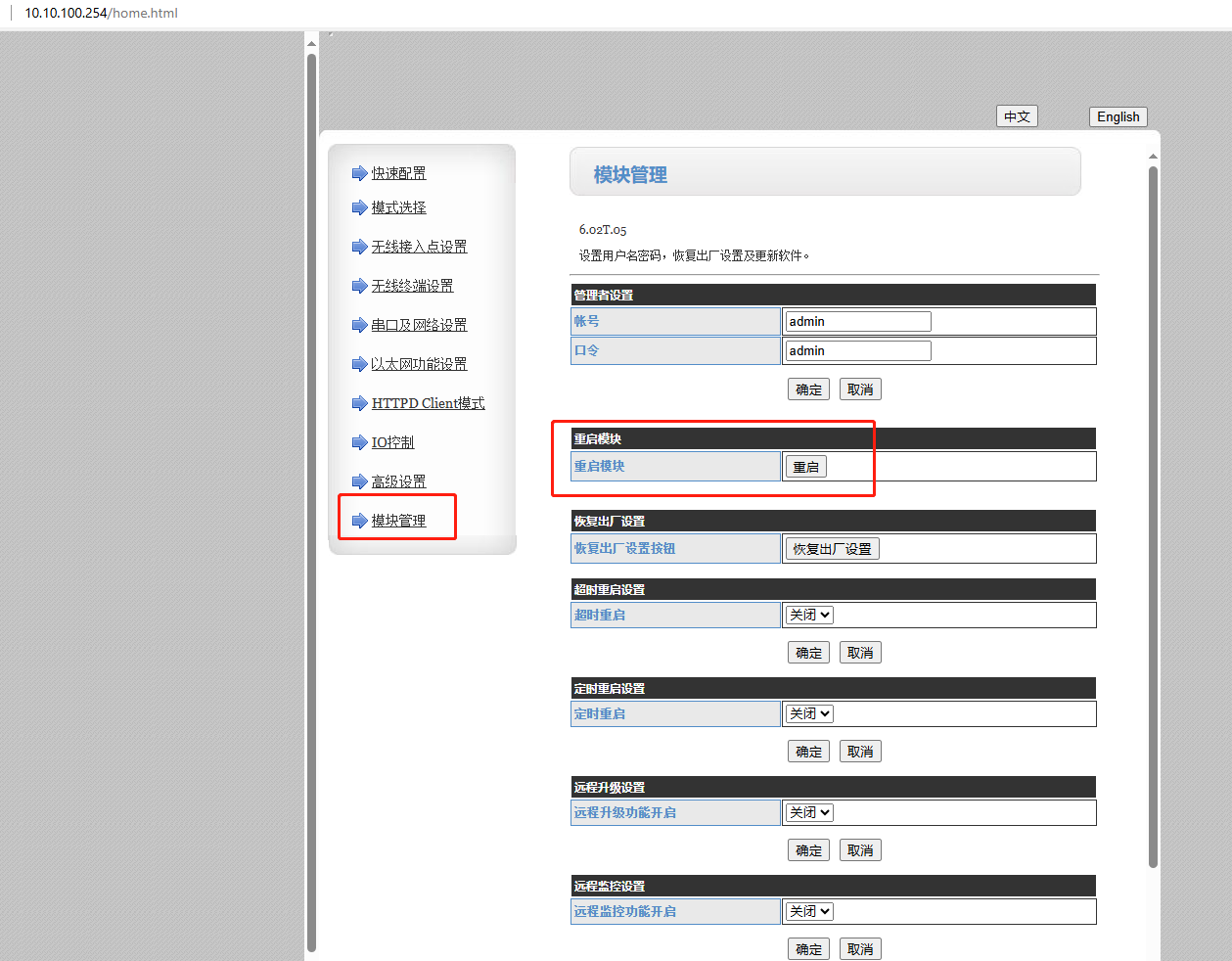

5、模塊重啟
6、有人云設備在線
五、創建虛擬串口
1、電腦下載并安裝有人公司虛擬串口軟件V5.0.1版本
下載安裝之前，需要關閉防火墻。

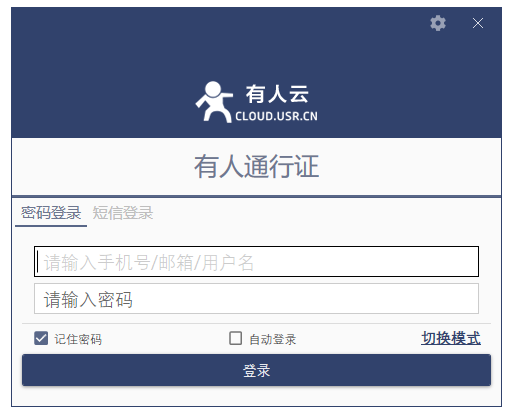

2、打開虛擬串口軟件（V5版本），點擊登錄，輸入個人的有人云賬號和密碼，登錄。
3、創建虛擬串口

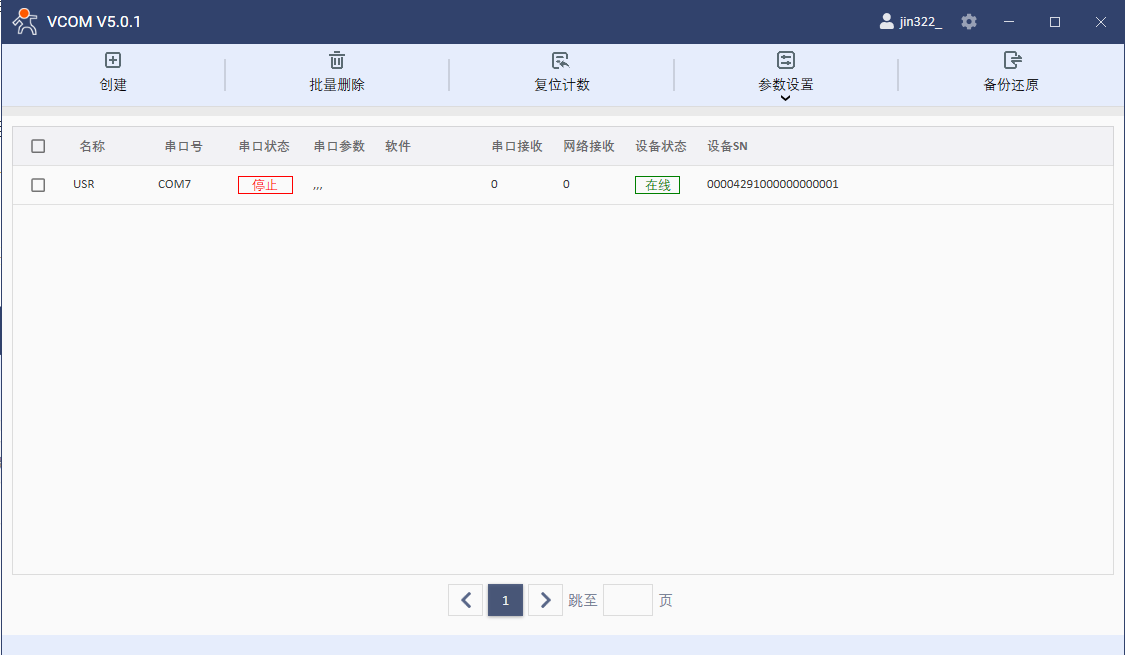

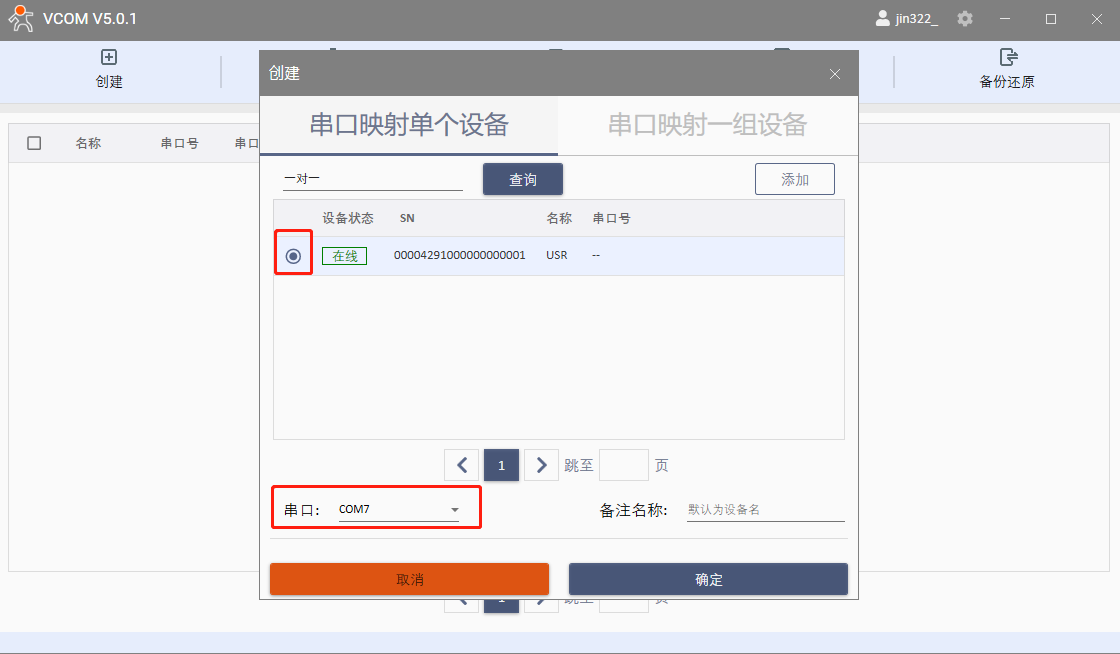

選擇串口映射單個設備，勾選在線的有人產品USR，用空閑的COM7作為虛擬串口的COM口號，點擊確定。
添加完，串口狀態是停止。
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

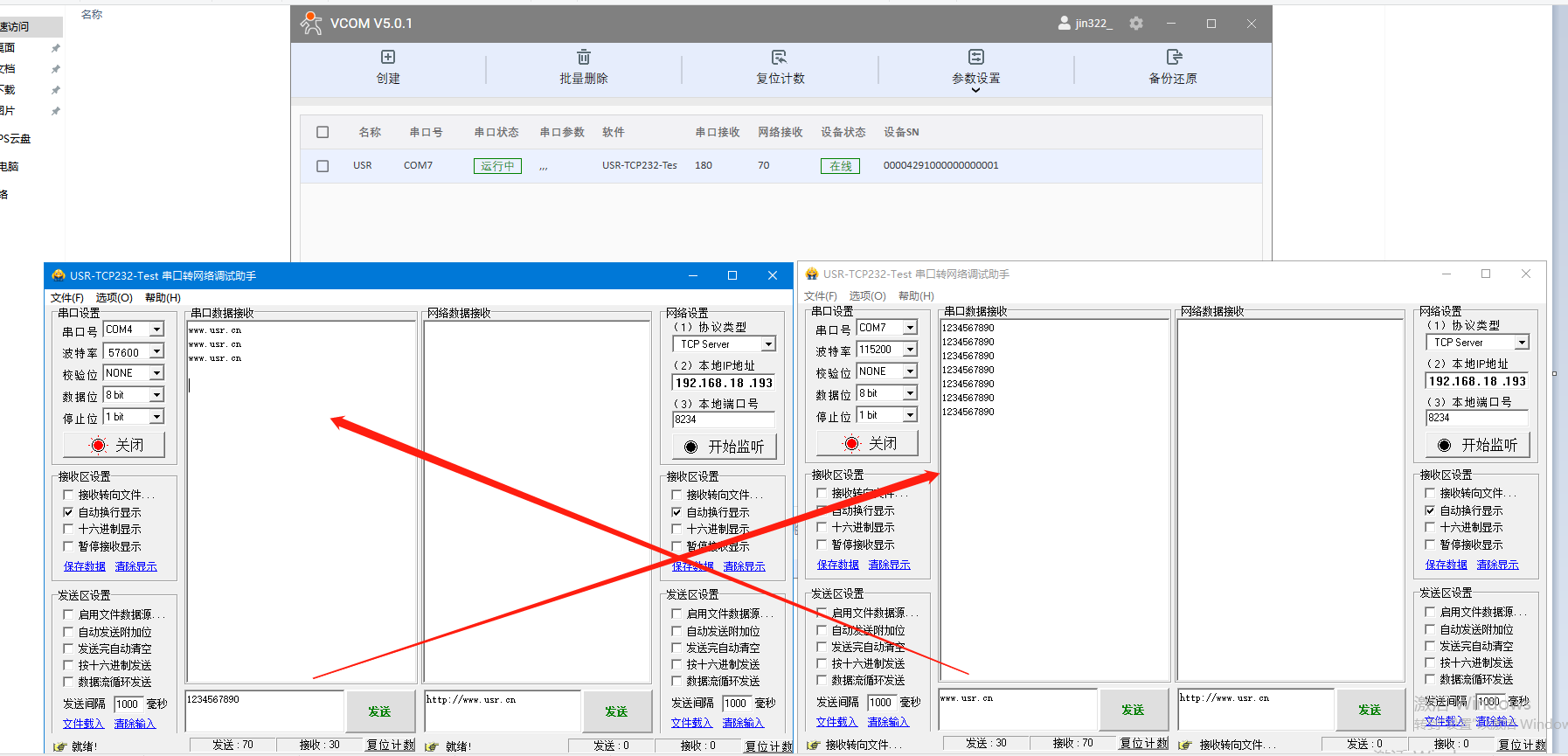

六、通訊測試
1、打開2個串口助手，分別用有人產品實際USB串口COM4打開串口，另一個串口助手用虛擬串口COM7打開串口。
2、實際串口和虛擬串口之間測試數據通訊。
編寫人：金志方 編寫日期：2024-07-04
審核人：金志方 審核日期：2024-07-04
訂正版本：V1.0 訂正內容：初稿
