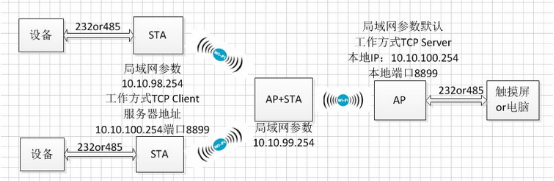

USR-C210使用AP+STA模式增加無線覆蓋范圍并通過串口進行數據收發

以下設置前提為出廠設置狀態

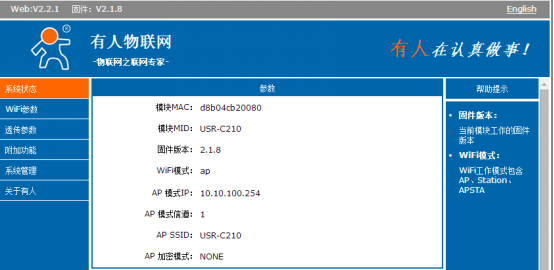

1.AP模塊設置。

連接上需要做AP模塊的SSID，打開瀏覽器輸入10.10.100.254，賬戶密碼為admin。

注：做AP的WIFI模塊保持出廠默認設置即可。為了能熟悉操作步驟，故有以下AP模塊的設置參數。

AP最多能連接3個STA

一、網頁連入無線路由器

1、將C210焊接到測試底板上，通電后power燈亮，將測試板串口連接電腦串口，在電腦無線搜索欄，搜索USR-C210,連接。

2、在瀏覽器輸入C210的IP地址10.10.100.254，用戶名和密碼均為admin

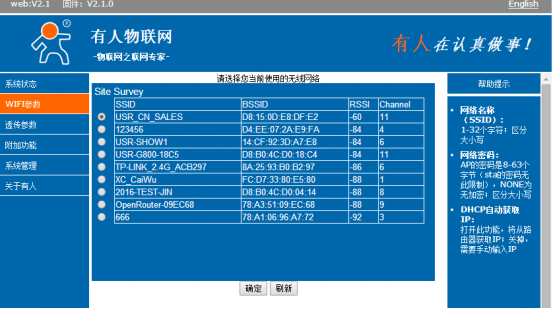

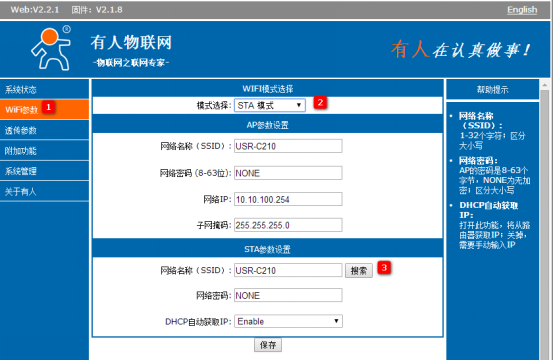

3、點擊wifi參數，進入界面，模式選擇為STA模式，搜索要接入的路由器

4、勾選要連接的路由器名稱，點擊確定。

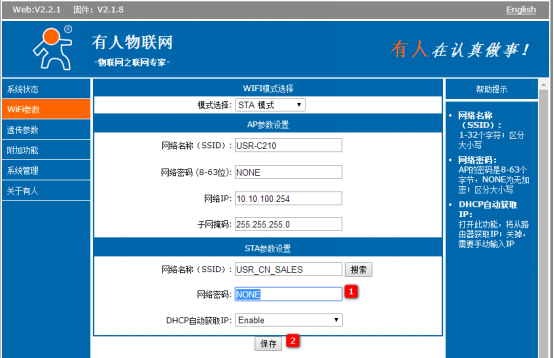

5、填寫路由器密碼，點擊保存。

6、點擊重啟，模塊重啟成功后link燈常亮，連入路由器成功。

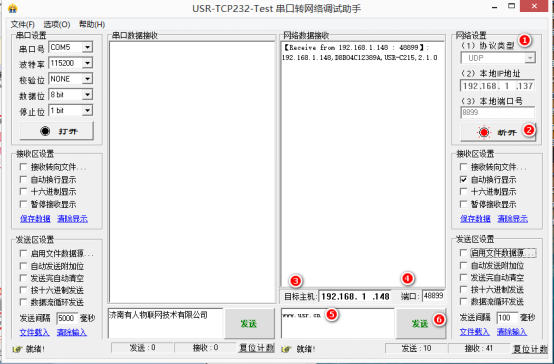

7、電腦連入相同無線路由器，打開串口轉網絡調試助手，設置網絡端為UDP模式，連接后設置目標主機為4個255，為廣播地址，廣播端口為48899，發送廣播指令www.ggxxsw.cn 返回模塊獲取到的IP（關于UDP廣播端口和廣播指令在附加功能內可以查詢及設置）。

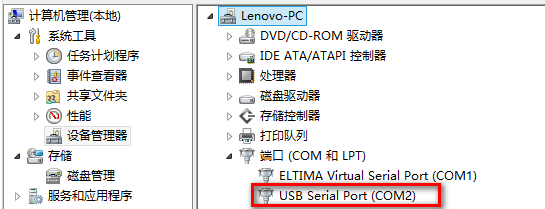

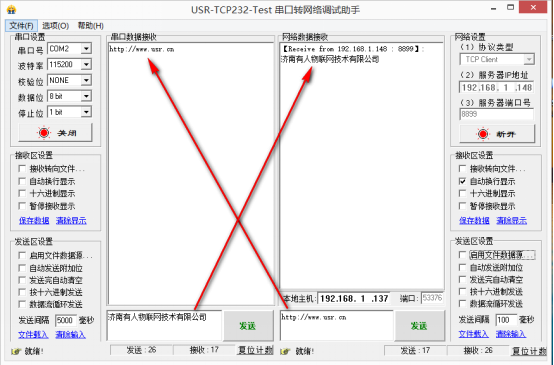

8、模塊連接到電腦上串口為COM2，然后網絡端口設置為TCP Client，服務器地址192.168.1.148，端口8899，建立連接。串口參數設置為115200,NONE,8,1 打開串口即可實現串口數據與網絡端數據進行互相通信。

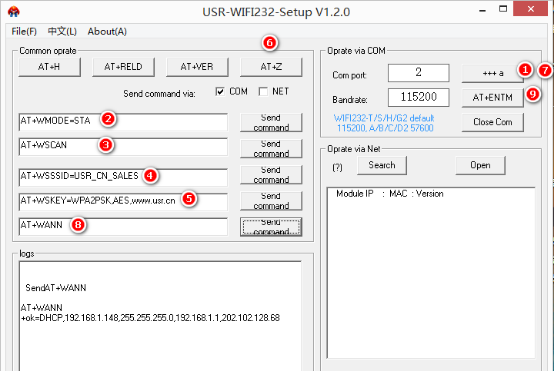

二、串口AT指令連入無線路由器

1：+++a進入AT指令模式

2：設置為STA模式

3：搜索周邊路由器SSID

4：設置要連接的無線路由器的SSID（路由器無線名字）

5：設置要連接的無線路由器的密碼

6：重啟生效

7：+++a進入AT指令模式

8：查詢模塊連接到路由器獲取到的IP

9：退出AT指令模式
