USR-BLE100與IOS系統APP進行透傳數據

1、給USR-BLE100評估板供電12V，將評估板的串口通過TTL轉USB轉化器與電腦相連。

2、IOS系統通過APP STORE下載手機APP 名稱為USR BLE Assistant。

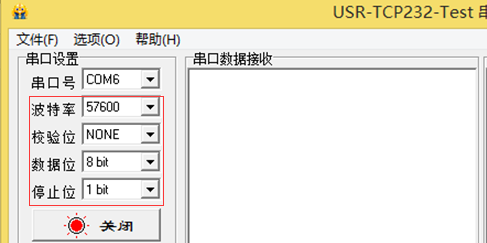

3、打開串口通信助手，將串口參數設置成與USR-BLE100串口參數一致如下圖紅框所示， 使用AT指令將USR-BLE100設置為從模式（默認出廠工作模式為從模式、波特率為 57600）。注意:下文中的<CR>表示需要點擊回車鍵，<LF>表示換行

a. 進入AT指令模式
串口助手發送+++a<CR>
USR-BLE100返回a+OK

b. 將USR-BLE100設置為從模式
串口助手發送AT+MODE=S<CR>
USR-BLE100返回+MODE:Slave<CR><LF>OK

c. 重啟模塊
串口助手發送AT+Z<CR>
藍牙模塊設置成從模式后，LINK燈1s閃爍一次。

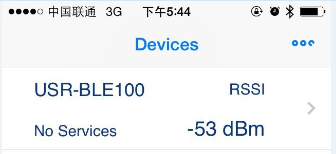

4、打開手機自帶藍牙，打開APP進入搜索藍牙界面，界面顯示搜索到的藍牙名稱如下圖。

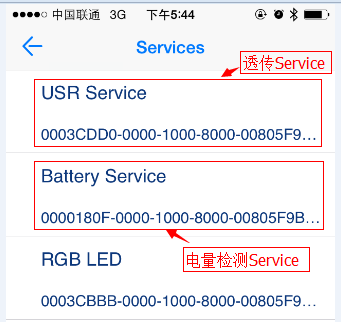

5、點擊需要進行通信的藍牙名稱建立連接，此時USR-BLE100上的LINK燈變?yōu)槌Ａ痢＼浖缑嫒缦滤荆c擊USR Service。

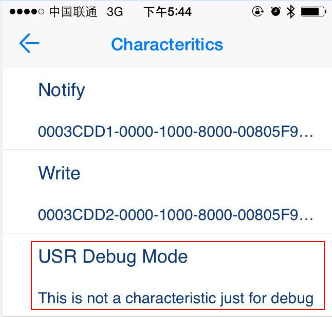

6、選擇USR Debug Mode下圖所示，點擊進入。

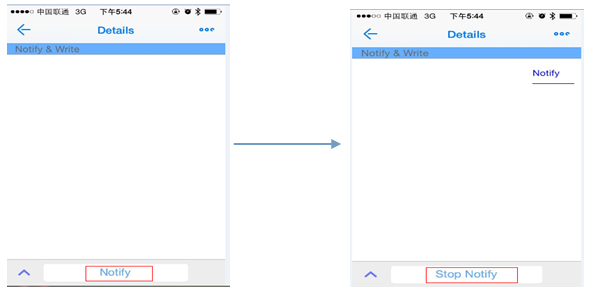

7、點擊下圖紅框中的Notify，點擊之后變成Stop Notify，說明進入監聽狀態。

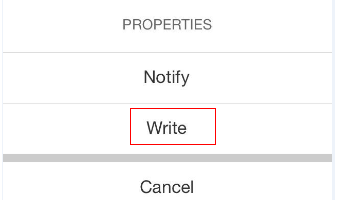

8、點擊左下角的向上箭頭，彈出界面，點擊Write后即可進行數據的發送。

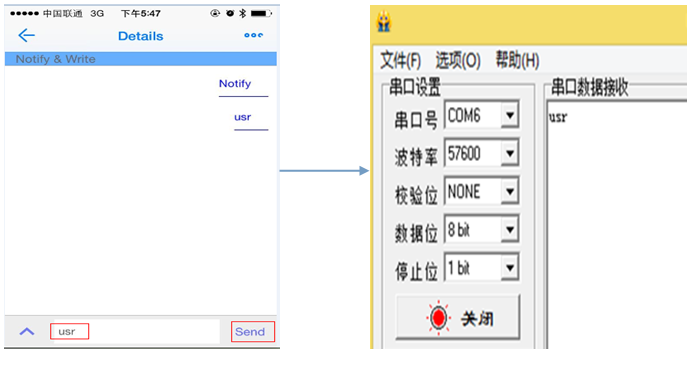

9、發送數據usr
點擊send，串口助手會顯示接收到的數據，如下圖所示。

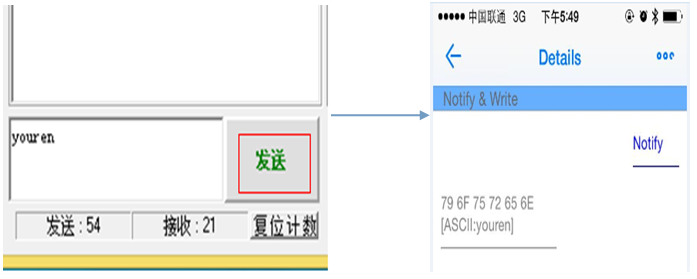

10、接收數據
串口助手發送youren，手機APP接收到數據如下圖所示。

11、通信完成將串口通信助手、手機APP及手機藍牙關閉，USR-BLE100斷電。
