一、資料下載
有人云入口：http://cloud.usr.cn/
虛擬串口下載地址：http://www.ggxxsw.cn/Download/31.html
有人串口網絡調試助手下載地址：http://www.ggxxsw.cn/Download/27.html
CRC校驗工具：http://www.ggxxsw.cn/Download/201.html
二、連接示意圖
模擬測試：串口調試助手——虛擬串口——有人云——數據顯示

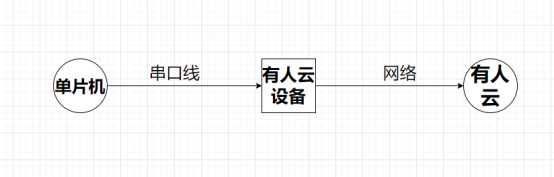

實際連接：
三、有人云設置

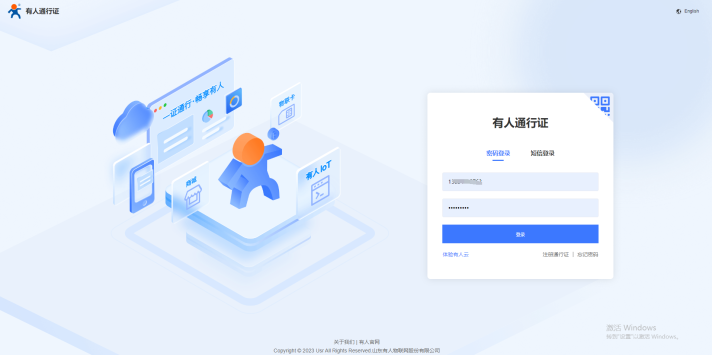

1、登錄有人云（如果沒有賬號先申請通行證）
2.添加網關（這個我們用虛擬串口軟件模擬傳輸設備測試）

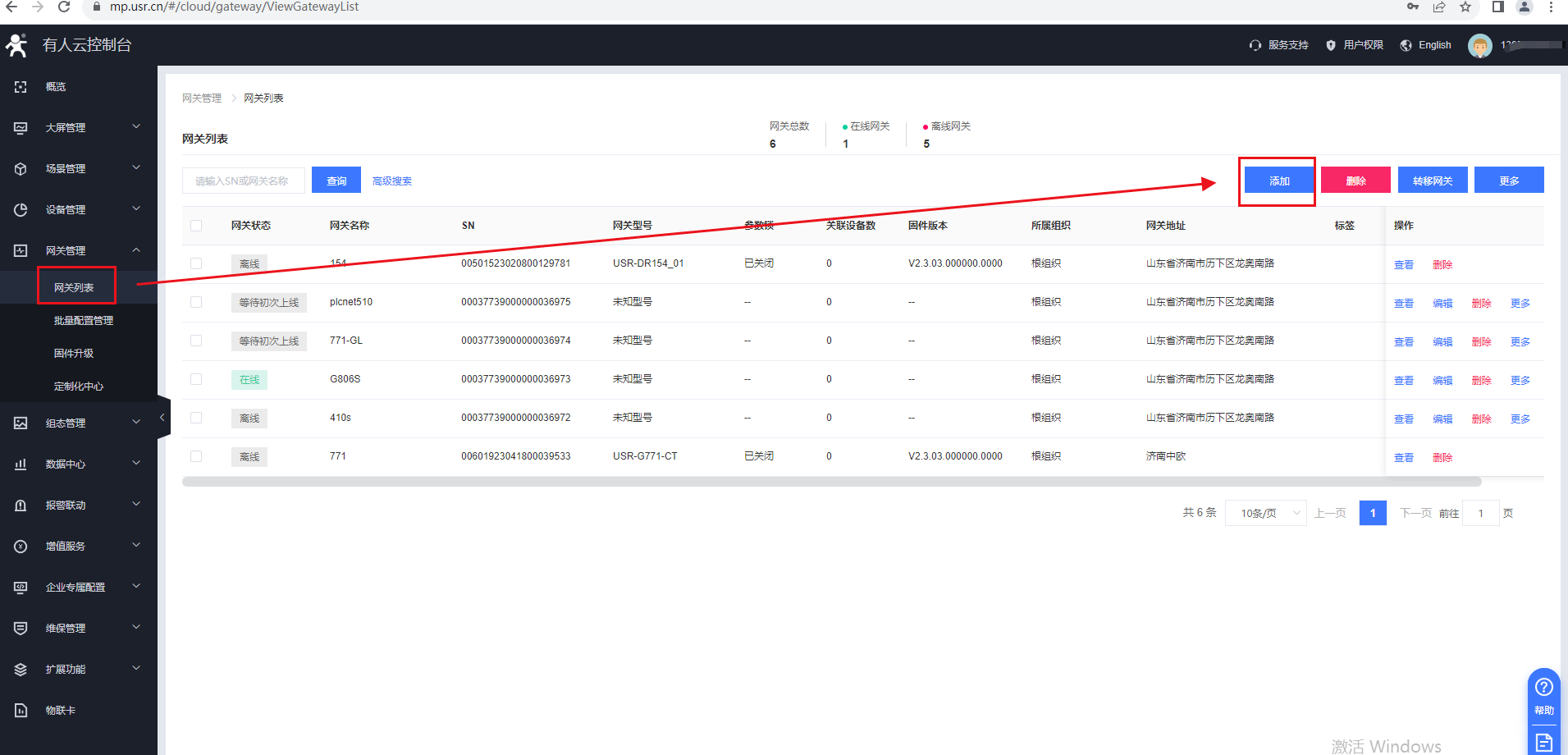

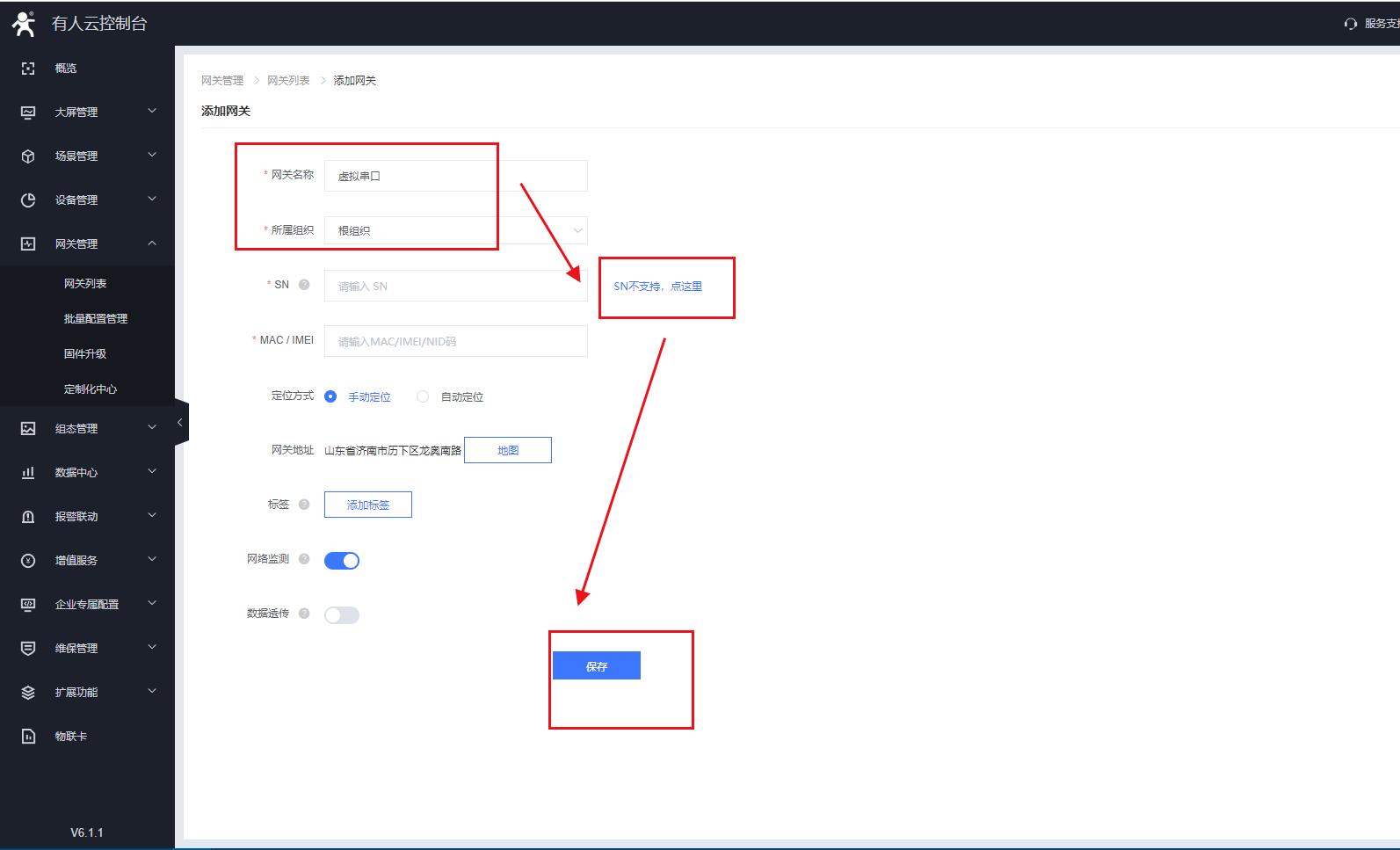

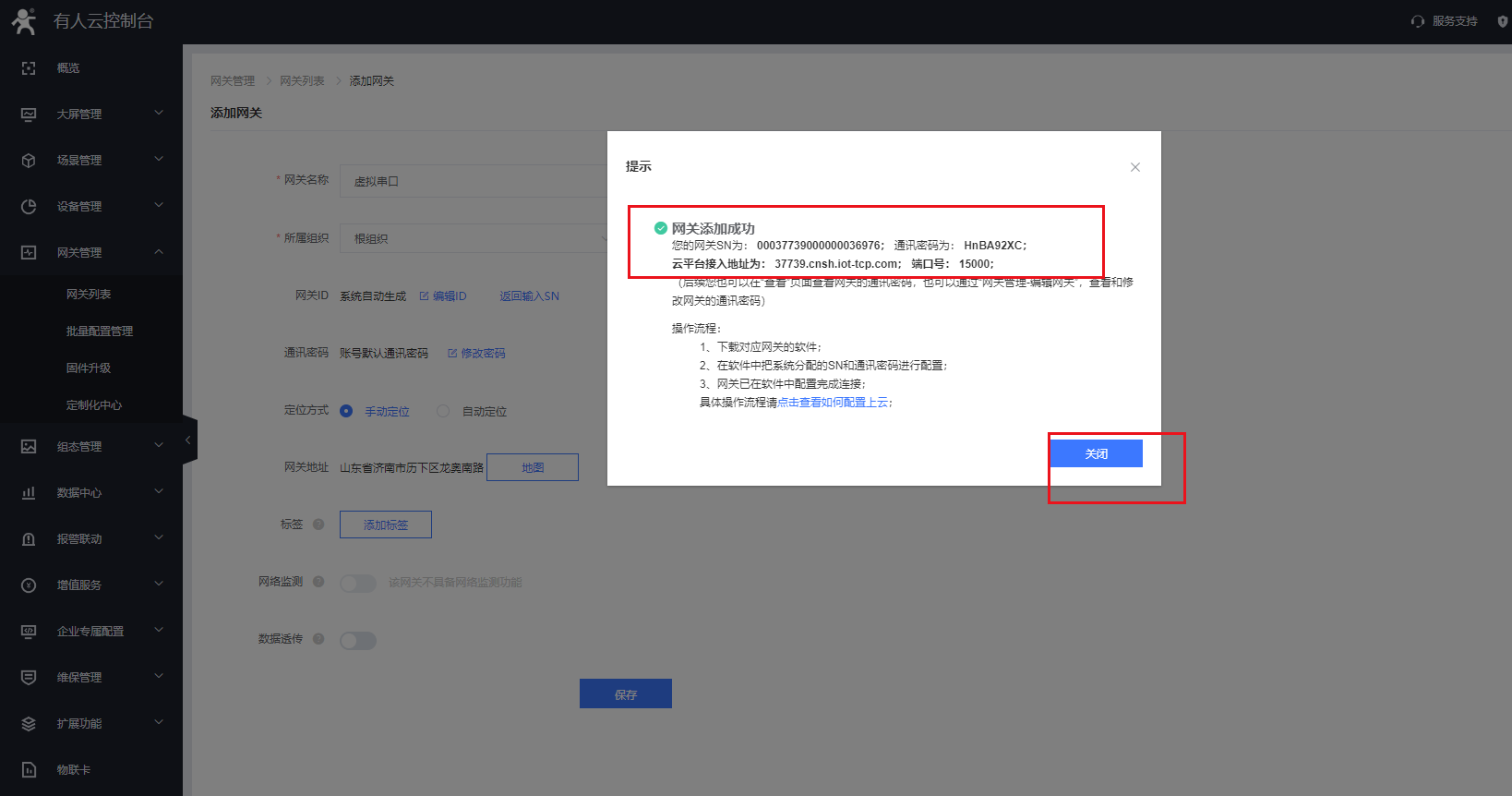

在網關管理——網關列表——添加網關，自定義設備名稱與項目分組——點擊sn不支持，點這里（特別注意）

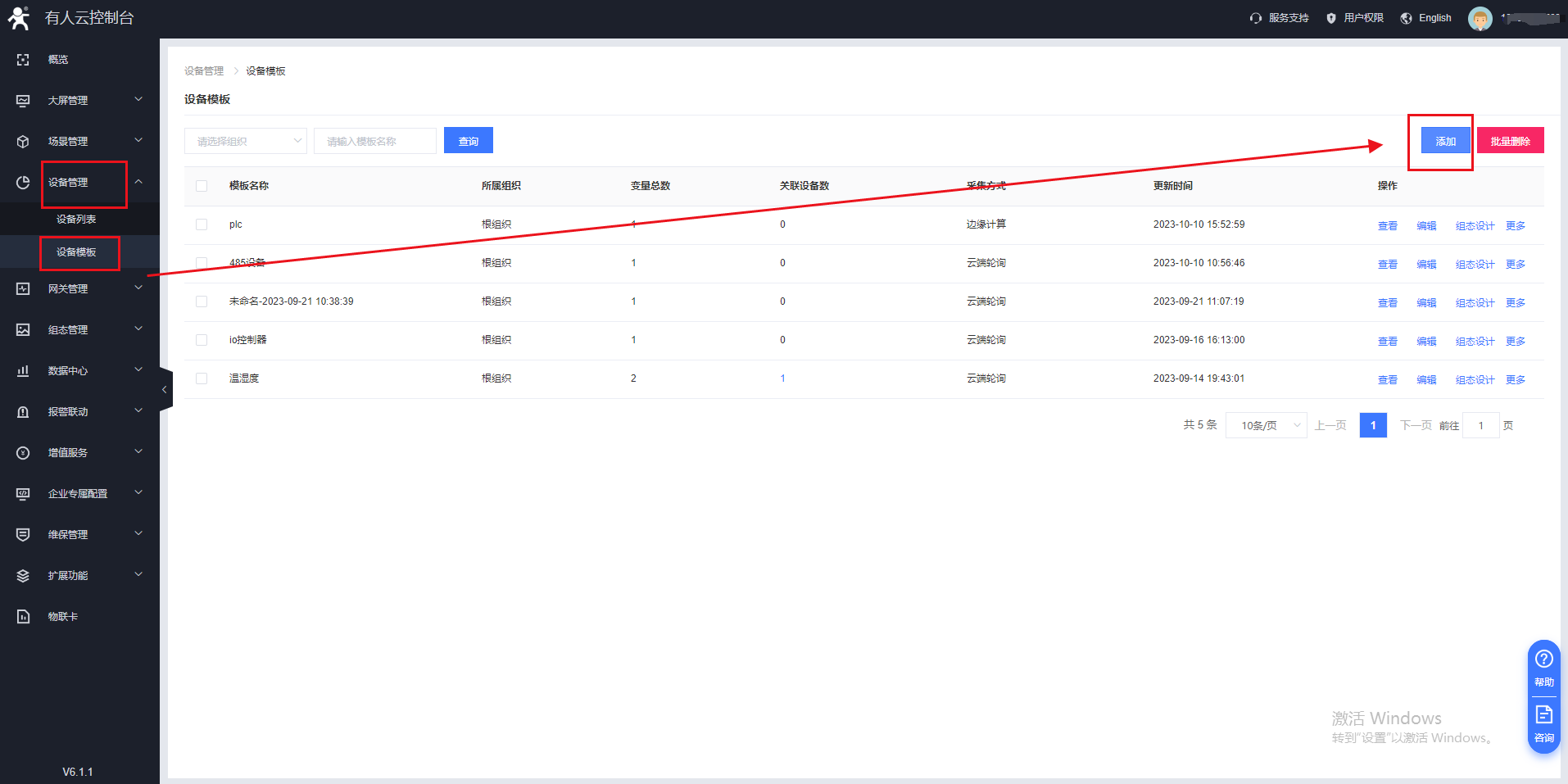

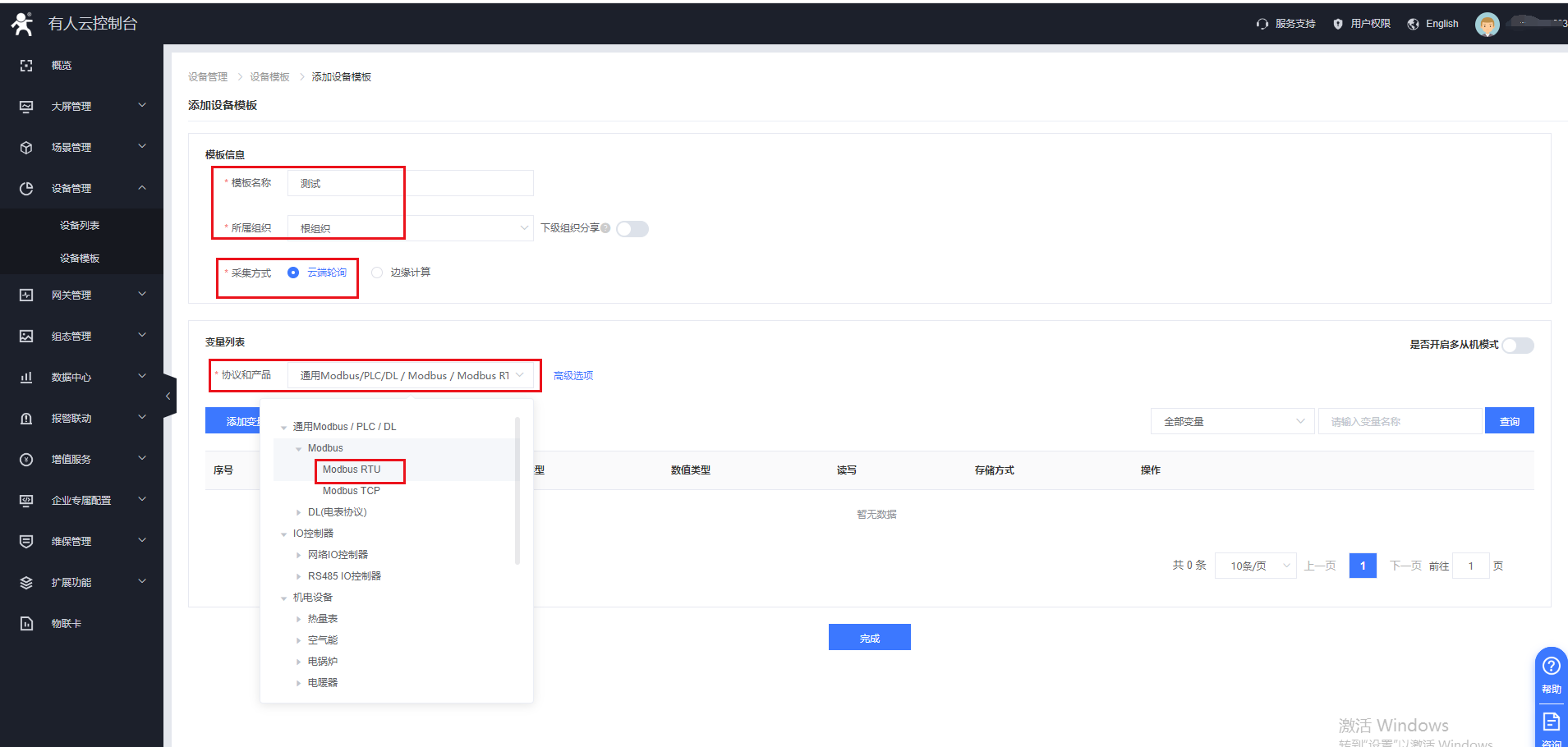

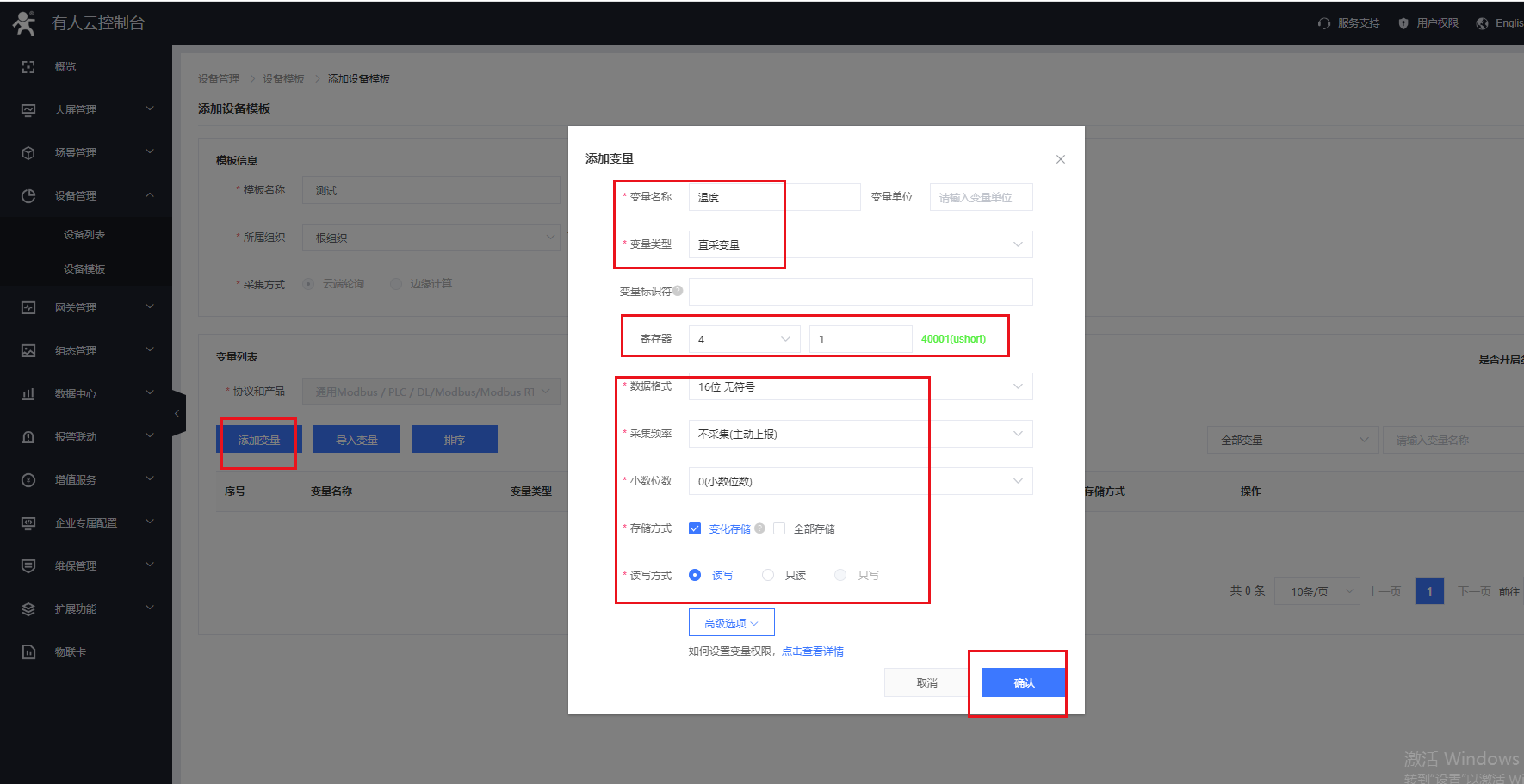

3.設備管理——設備模板，添加模板，選擇云端輪詢，modbus rtu協議，測試從機地址為1，寄存器為40001，選擇不采集，主動上報，配置完確認，完成。

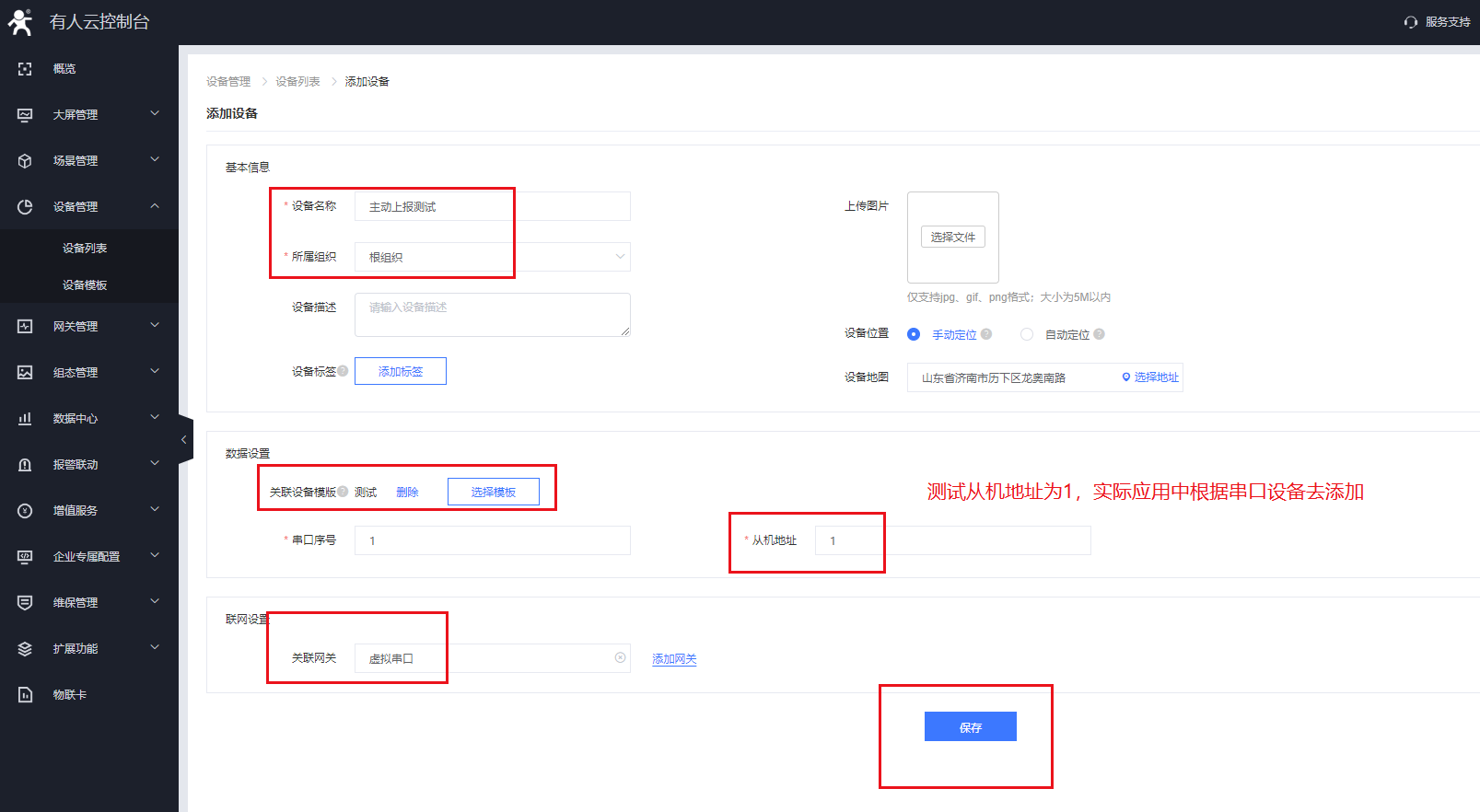

4、設備管理——設備列表——添加設備，關聯添加的網關虛擬串口（實際應用中是DTU）和模板
五、配置虛擬串口連接有人云

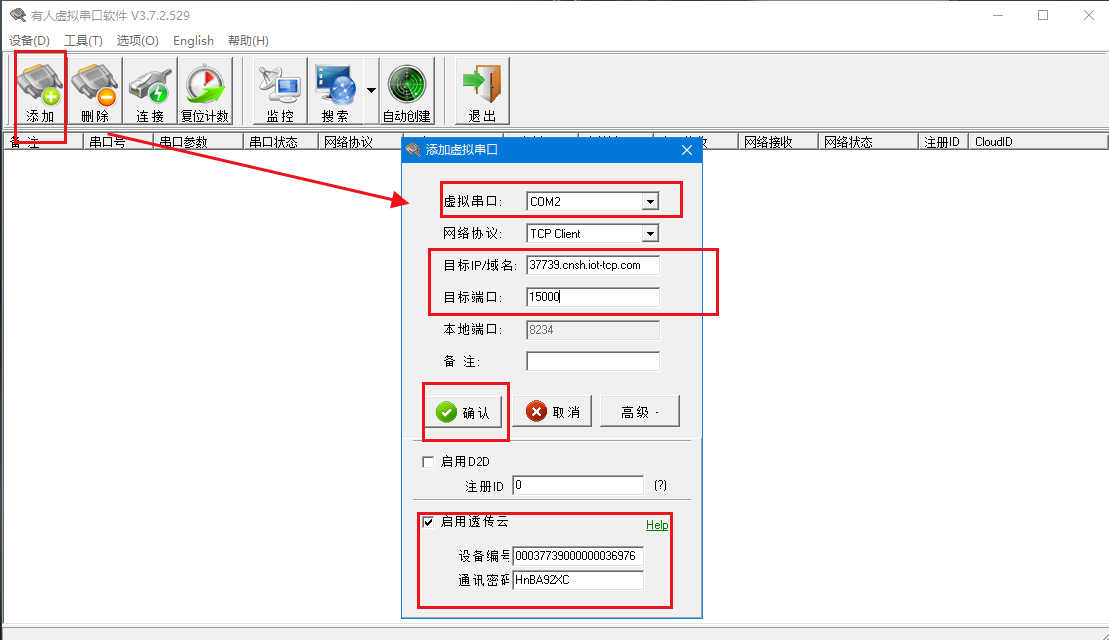

1、創建虛擬串口，連接云端添加網關生成的接入地址和端口，以及sn和密碼

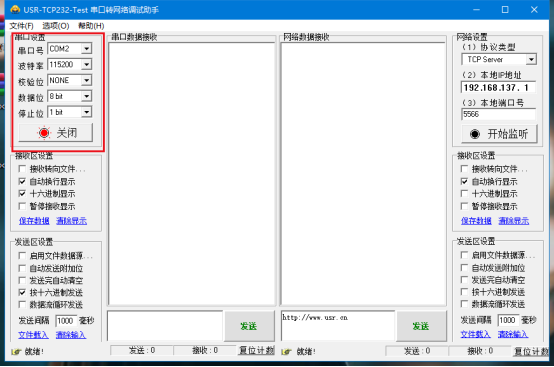

2、在串口調試助手打開虛擬串口創建的串口號；虛擬串口的波特率等參數是自適應的，這里可以不用設置

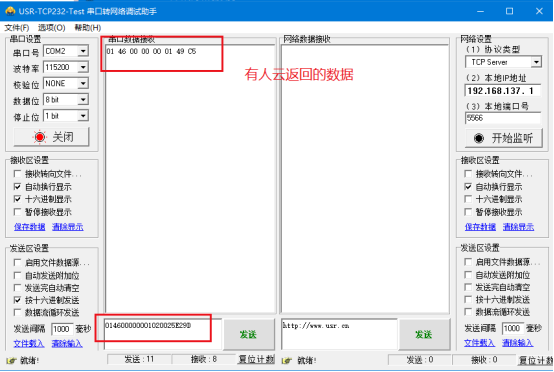

3.主動上報模擬測試

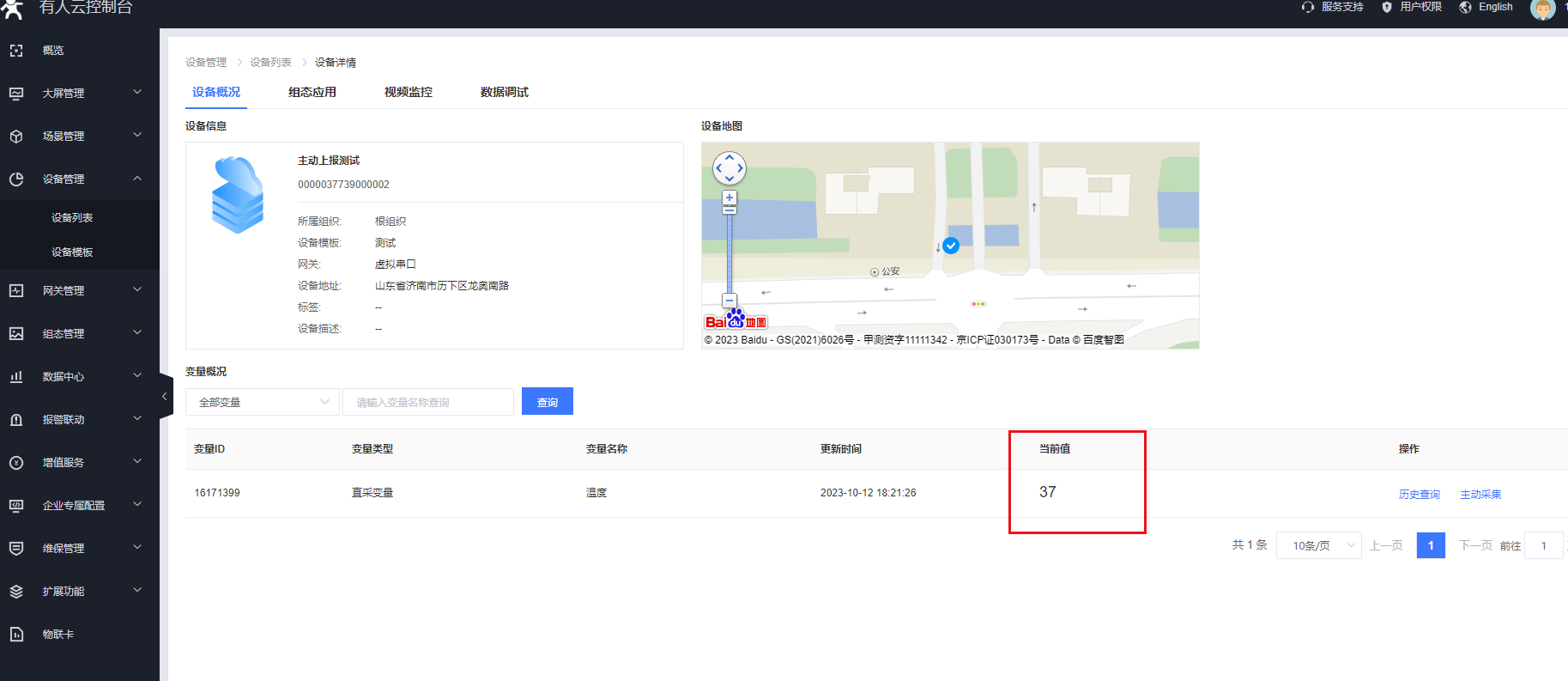

4.有人云成功顯示上報的數據
舉例說明主動上報的數據格式
功能碼是03 寄存器是40001 起始地址是0000H
從機地址是1
01 46 00 00 00 01 02 00 25 E2 9D
01 代表從設備地址
46 代表寄存器單元類型
00 00 為起始地址
00 01為寄存器單元長度
02 為數據長度
00 25為數據 轉換成10進制就是37
E2 9D為CRC16校驗

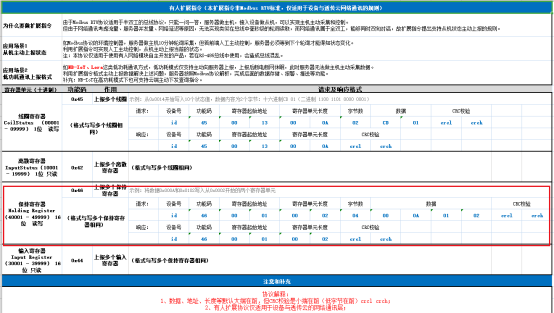

有人云主動上報拓展指令如圖，測試用的是保持寄存器
撰寫人：李慧穎
