一、資料下載
USR-M100說明書：http://www.ggxxsw.cn/Download/1202.html
設置軟件：http://www.ggxxsw.cn/Download/1213.html
朗漢德傳感器上位機：https://www.lonhand.com/index/product/54.html?cate=31
二、準備工作
M100數量一臺
LH-TH485-PVC溫濕度傳感器一臺
USB轉485串口線 數量一個
電源適配器 數量一個
三、配置過程
1.M100配置
（1）M100網口通過網線直連電腦網口，給M100用12V電源適配器供電。

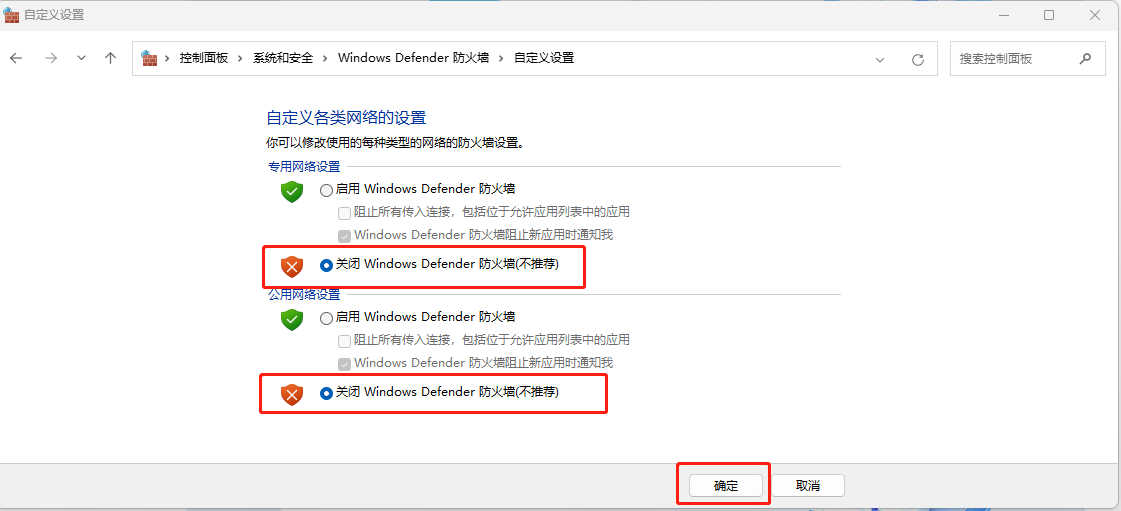

（2）電腦關閉防火墻和殺毒軟件：控制面板--系統和安全--Windows Defender 防火墻--關閉防火墻

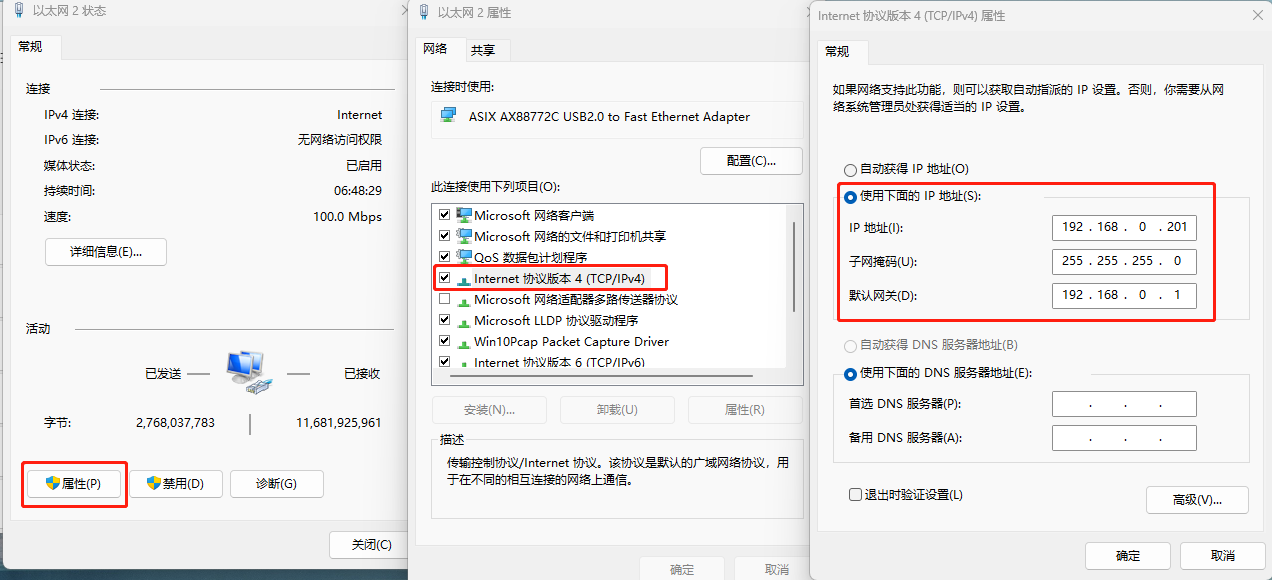

（3）電腦：控制面板--網絡和 Internet--網絡連接，IP設置和M100 IP同網段，M100默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

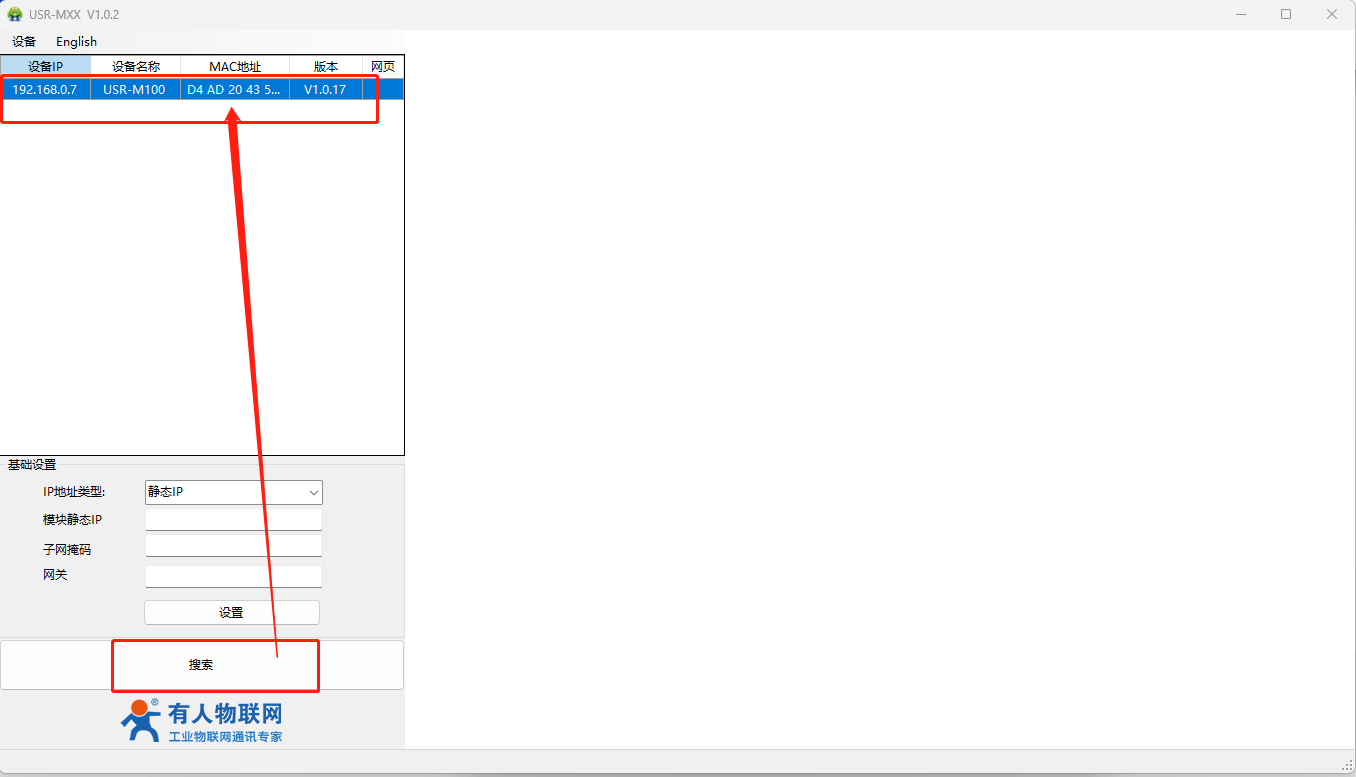

（4）下載并打開系列設置軟件：用配置軟件搜索M100設備，單擊搜索，搜搜到設備后雙擊設備。

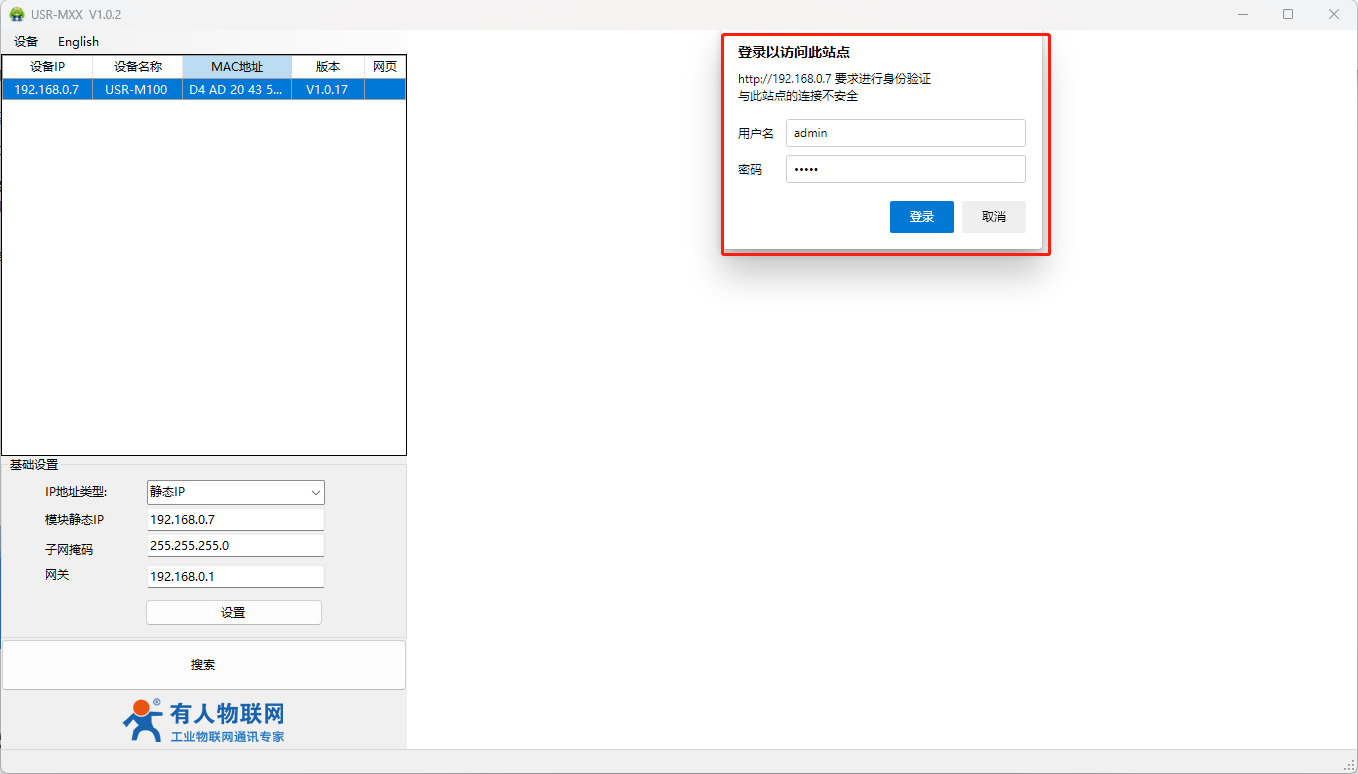

（5）登錄：輸入用戶名admin和密碼admin，點擊確定，右側顯示M100參數設置頁面。

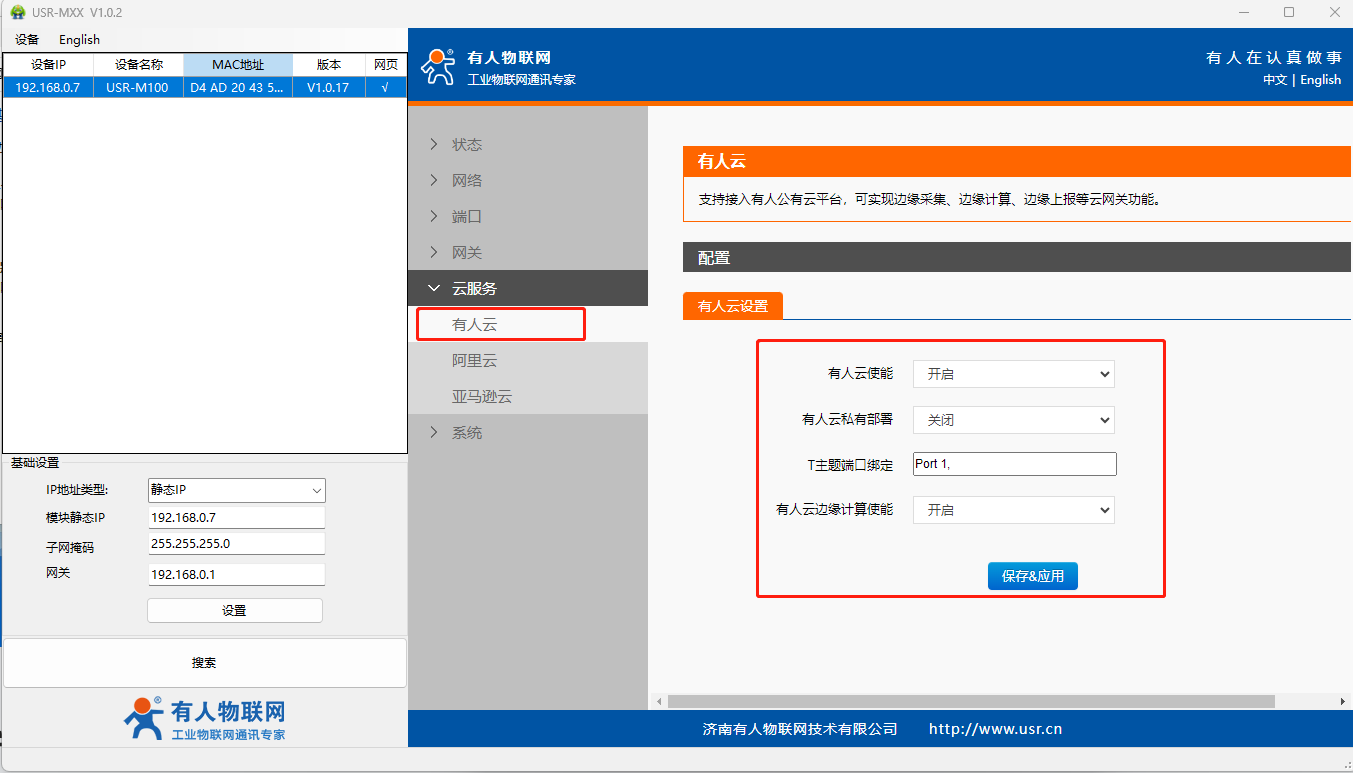

（6）“云服務”-“有人云”界面配置
有人云使能：開啟
T主題端口綁定：對應的是M100的兩個485串口，我們使用端口1，勾選對應的port1。
有人云邊緣計算使能：開啟， 開啟后使用邊緣計算功能采集數據，有人云必須是邊緣計算模板
點擊“保存&應用”-“繼續配置”。

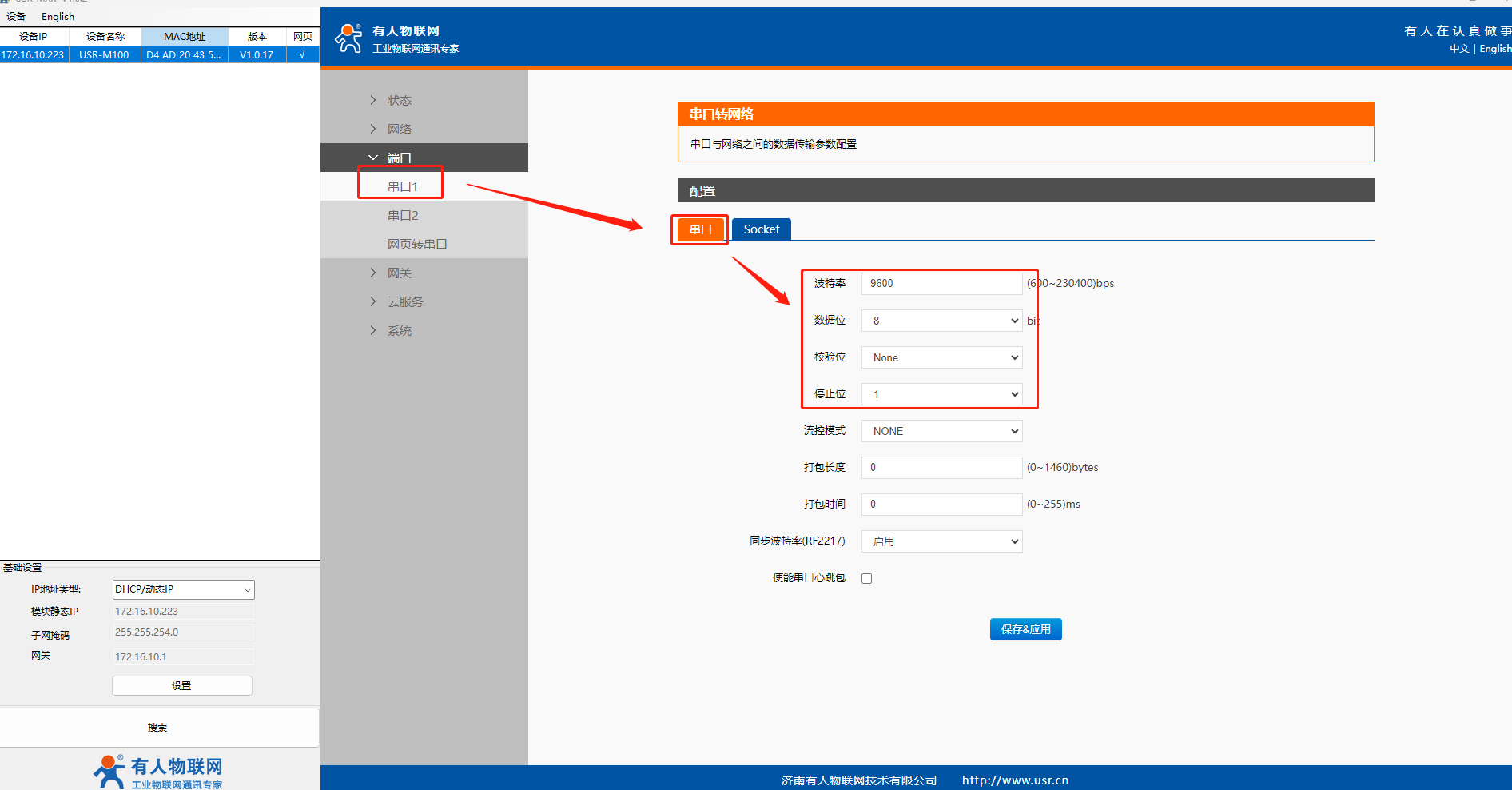

（7）“端口‘>”串口1’>“串口”界面中配置M100的串口參數，將參數修改為“9600 8 NONE 1 NONE"點擊“保存&應用”-“繼續配置”.

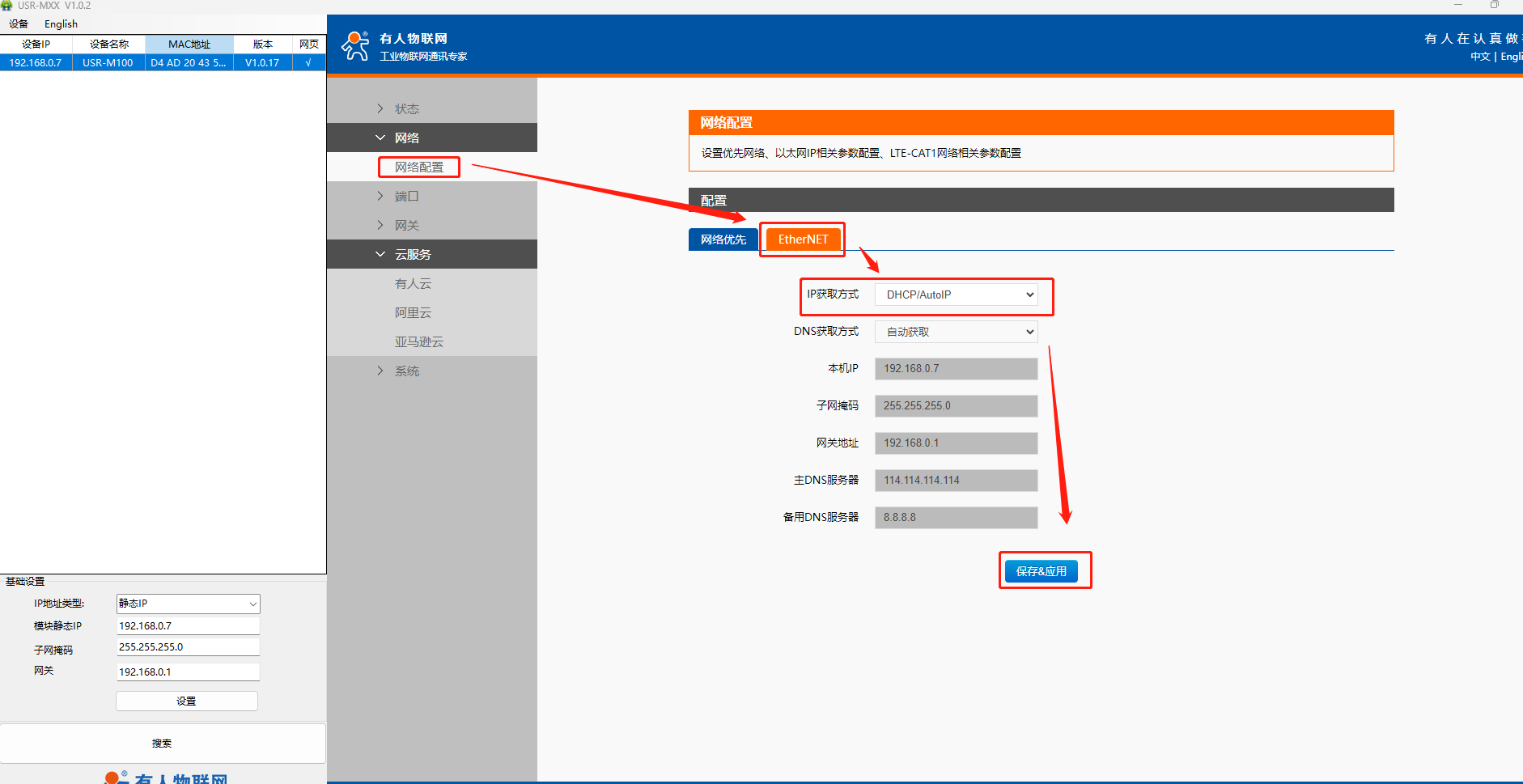

(8)在“網絡”>“網絡配置”>“EtherNET”界面中配置本機DHCP自動獲取IP或者設置靜態IP, 本案例配置為DHCP自動獲取IP，若需要配置M100靜態IP上網的話可以自行設置靜態ip(Static IP)。
點擊“保存&應用”>“重新啟動”。（若M100使用sim卡上網,且不用M100網口上網的話，該步驟可不用配置，直接重啟設備便可以了。）
(9)M100網口接能聯網的路由器/交換機或安裝SIM卡,確保M100可以聯網。（之后若還想查看M100的配置界面，只需要電腦也接入路由器或交換機與M100在同一局域網下是可以用配置軟件搜索并查看/配置參數。）
2.溫濕度傳感器測試

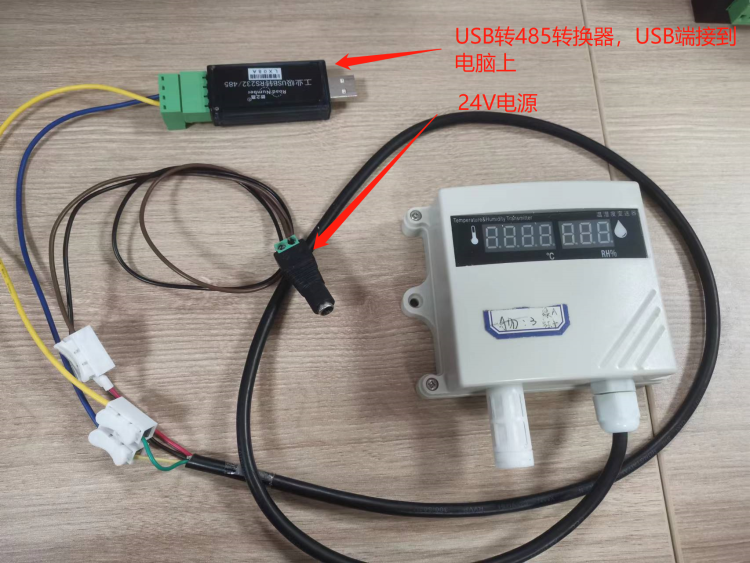

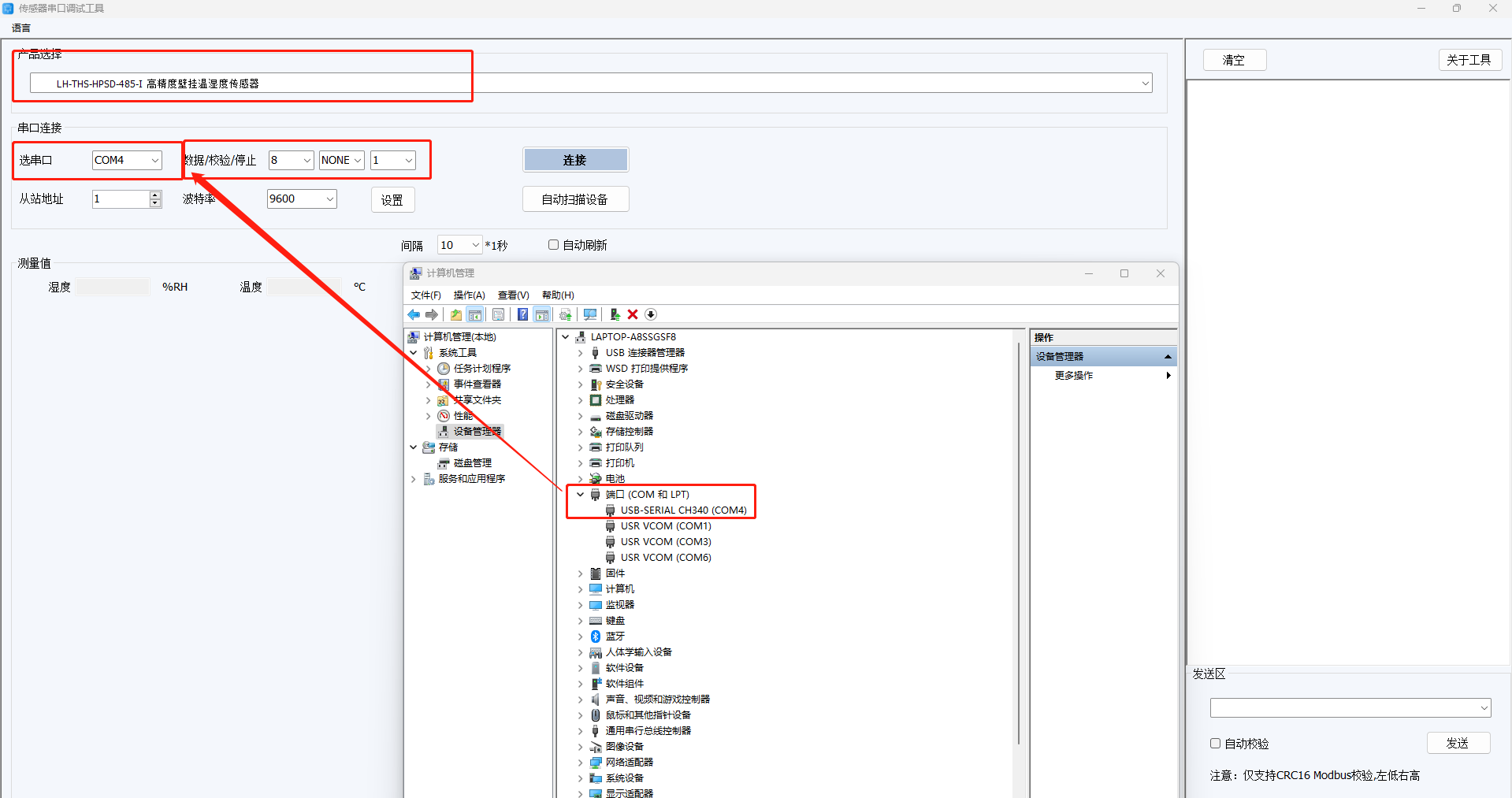

（1）使用USB轉485轉換器將LH-THSD-485-I接到電腦上，注意線序顏色不要接反，電腦打開控制面板--設備管理器--COM和LPT，確認轉換器驅動是否正常以及轉換器的COM端口號。

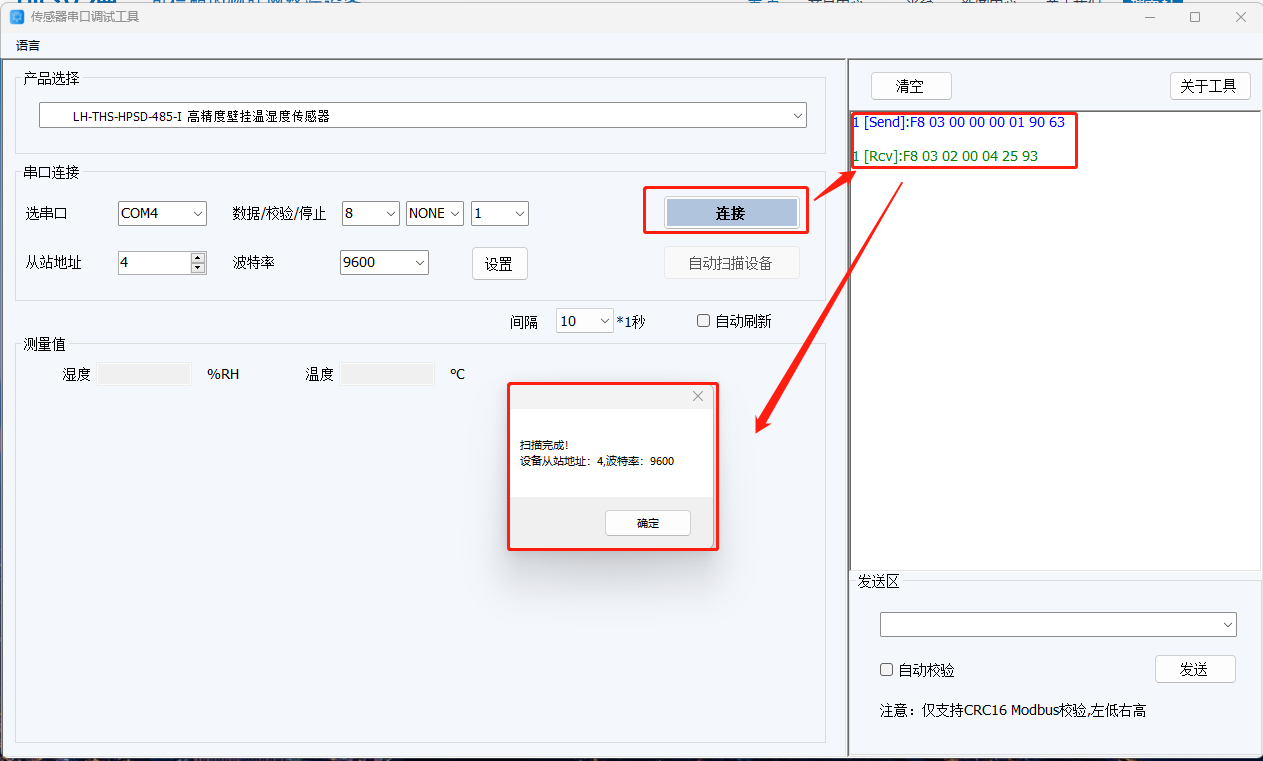

（2）打開傳感器上位機軟件，選擇正確的產品型號，以及COM口號
（3）點擊自動掃描，軟件會用廣播地址去尋址設備，并彈出提示框，提示傳感器設備地址和波特率參數。

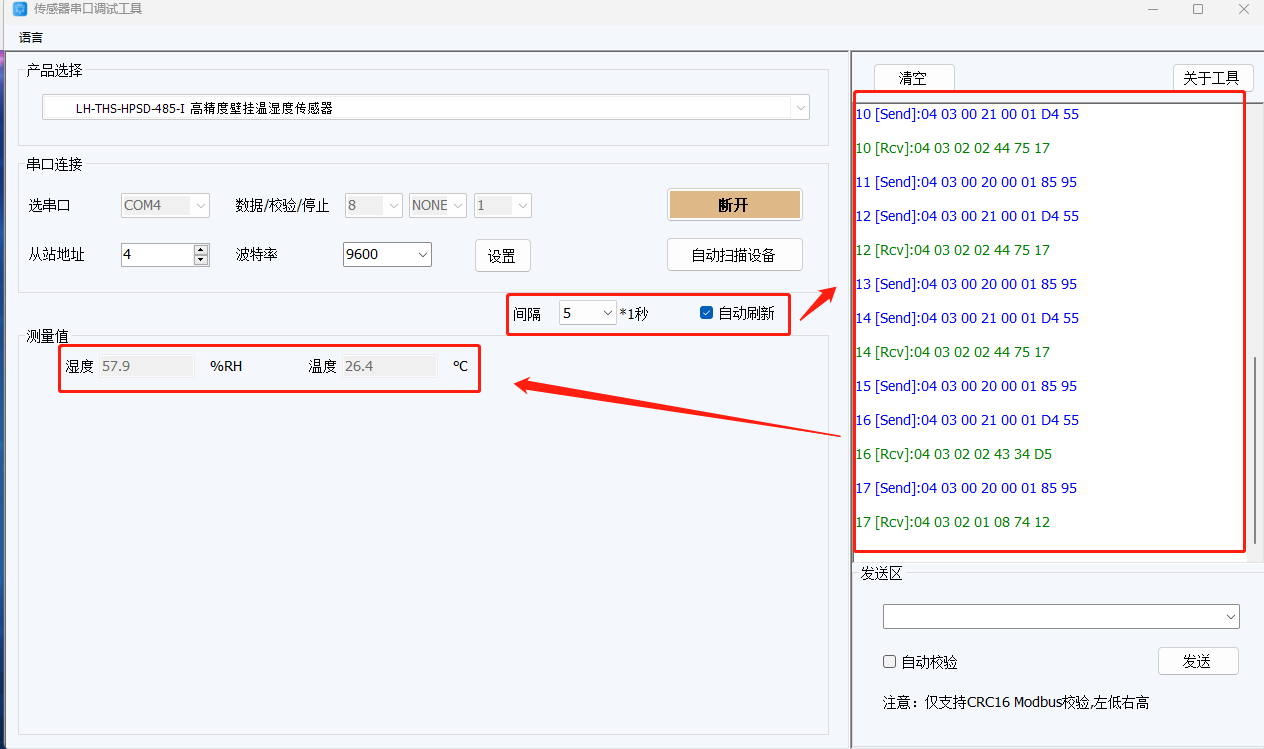

（4）點擊確定，選擇輪詢間隔，勾選自動刷新，軟件即會按照設定好的時間間隔去輪詢傳感器數據。傳感器獲取到溫濕度數據，確認傳感器正常工作，接入到M100的485端口即可。

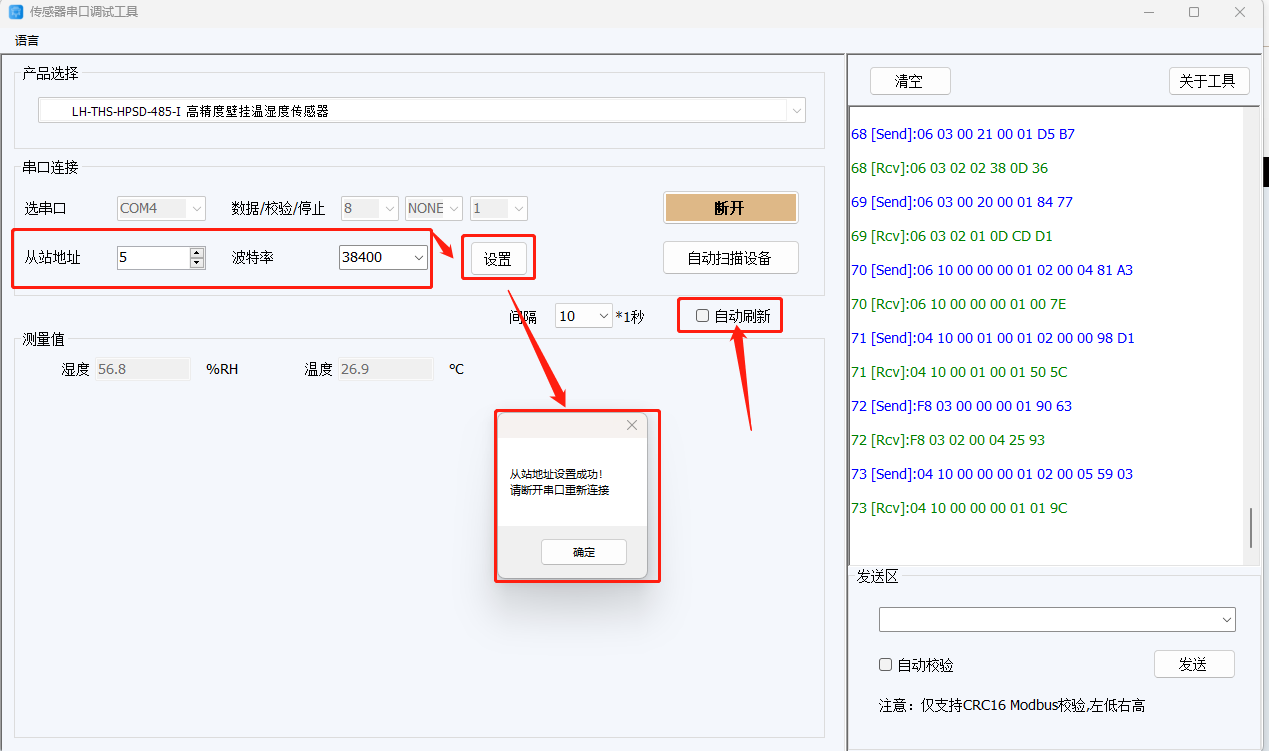

如需要修改傳感器參數：先將自動刷新勾掉，填入目標從站地址和波特率，然后點擊設置，修改成功會彈出提示信息，修改后再將其接入到M100的串口上
3.云平臺配置與數據展示

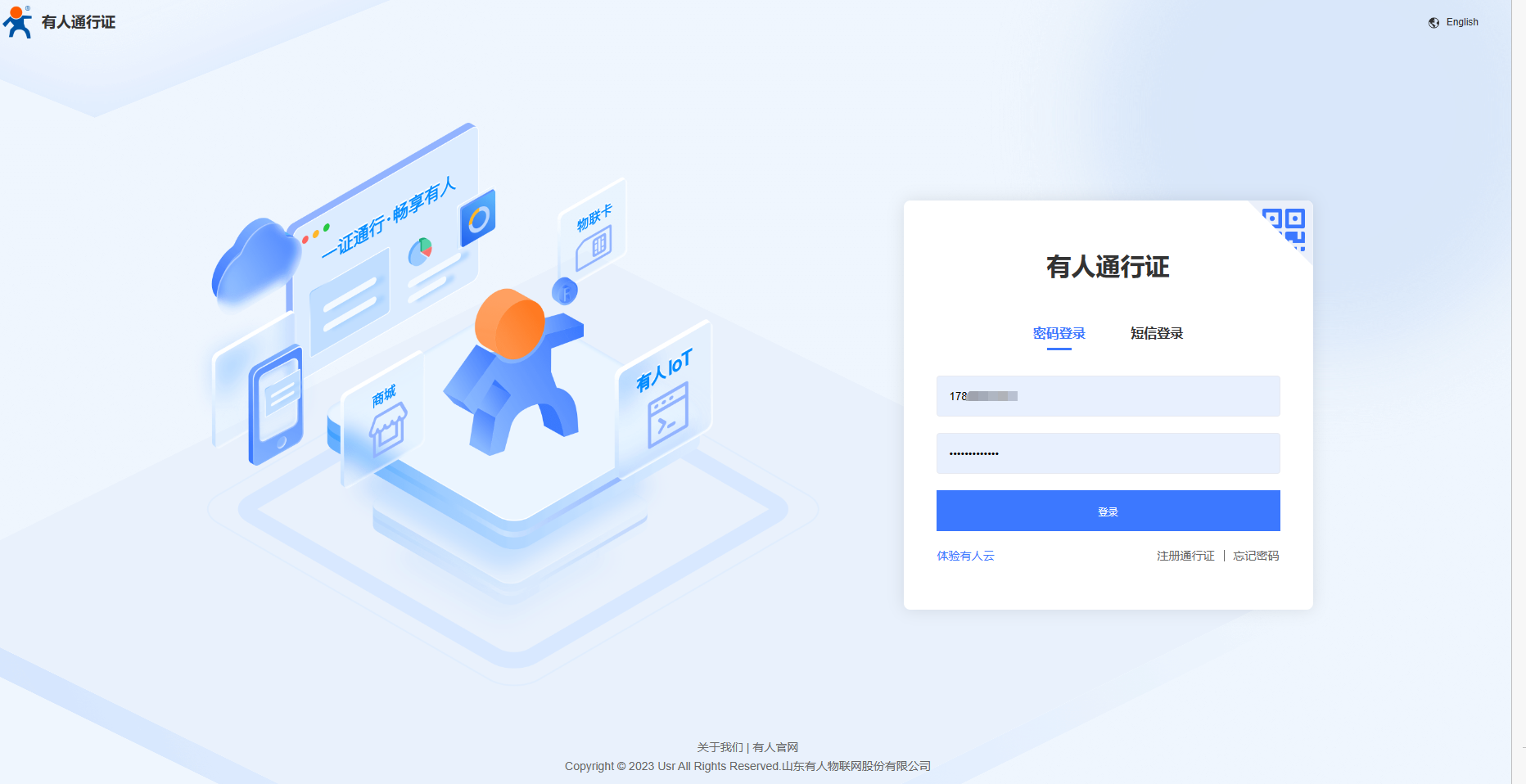

（1）登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada&logout=1

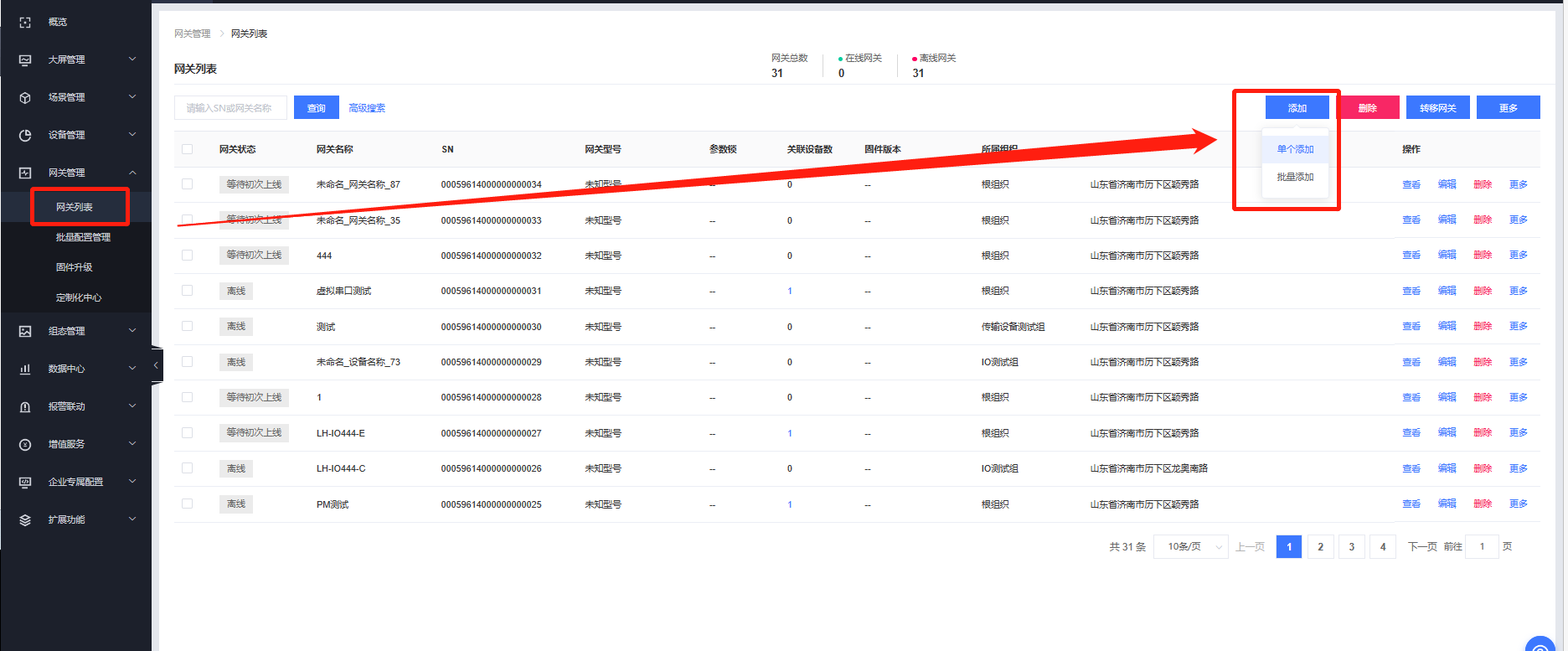

（2）點擊網關管理--網關列表--添加--單個添加（若有多個同型號設備，可以選擇批量添加）---將M100側面的二維碼掃描添加即可
（3）模板添加

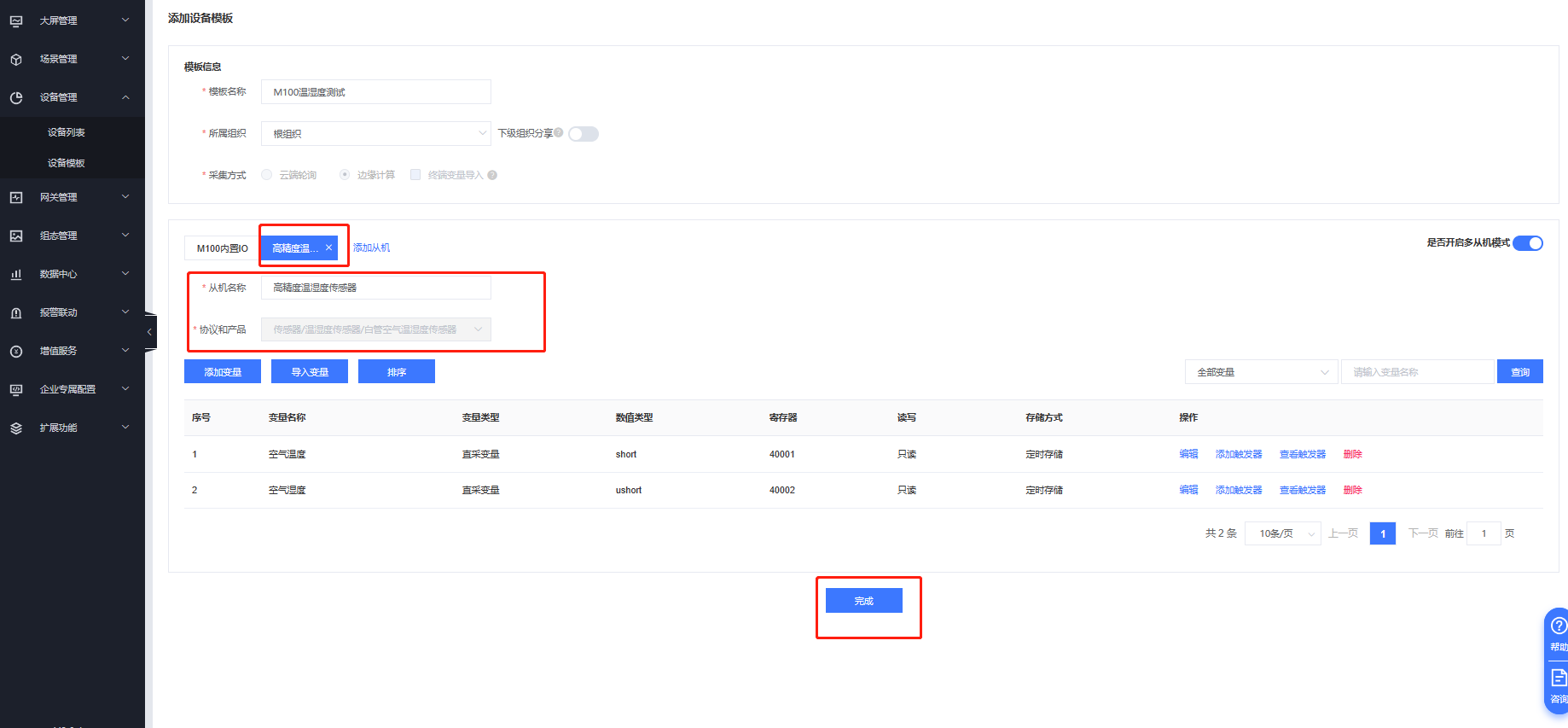

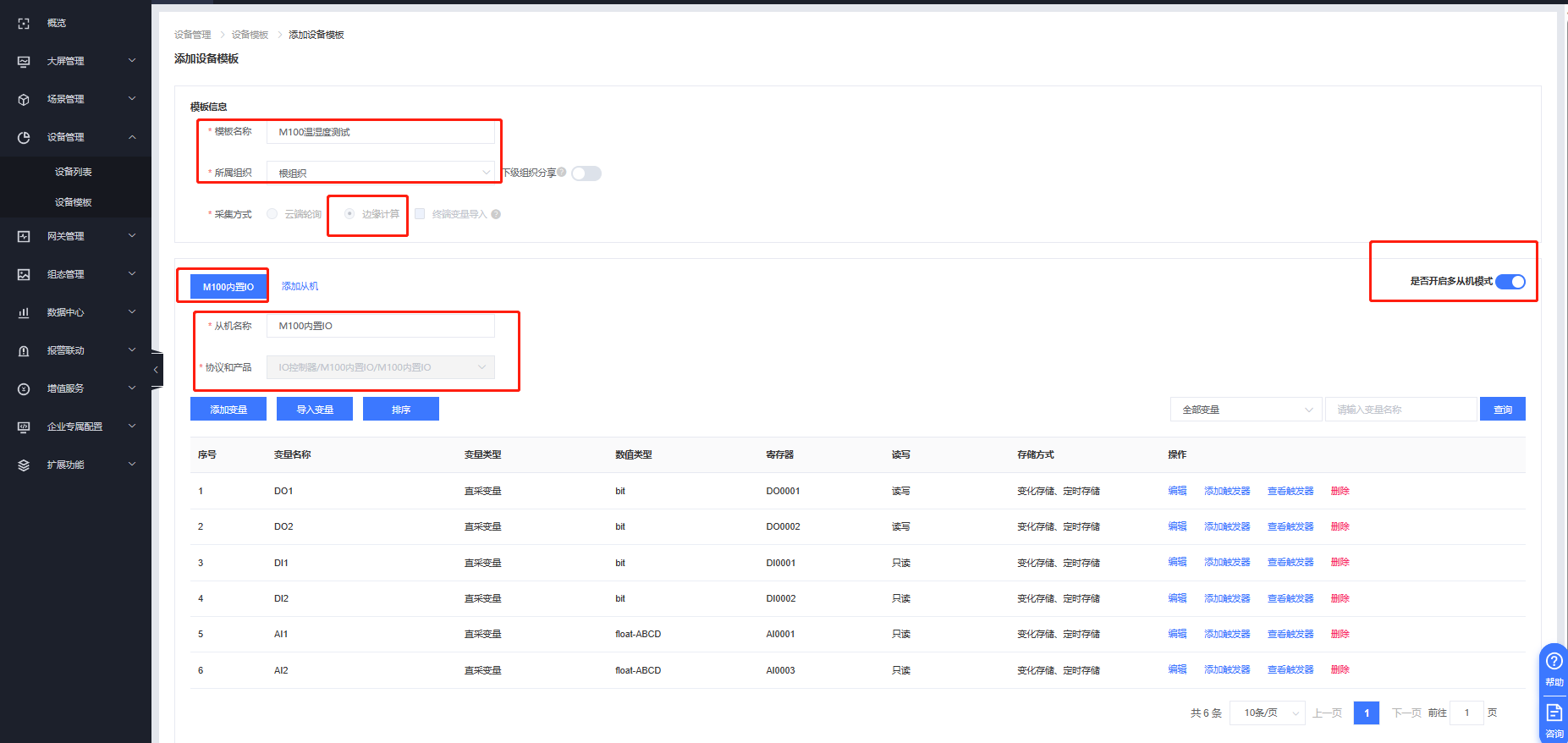

設備管理--設備模板---添加---模板名稱為：M100溫濕度測試--根組織---邊緣計算--開啟多從機模式，先添加M100的內置IO
然后添加溫濕度傳感器模板---完成
以上M100以及溫濕度傳感器都是有人的產品，所以可以從系統里面選擇已有的模板，如果用戶是自己的傳感器，需要自行點擊添加變量進行添加。
（4）設備添加以及綁定

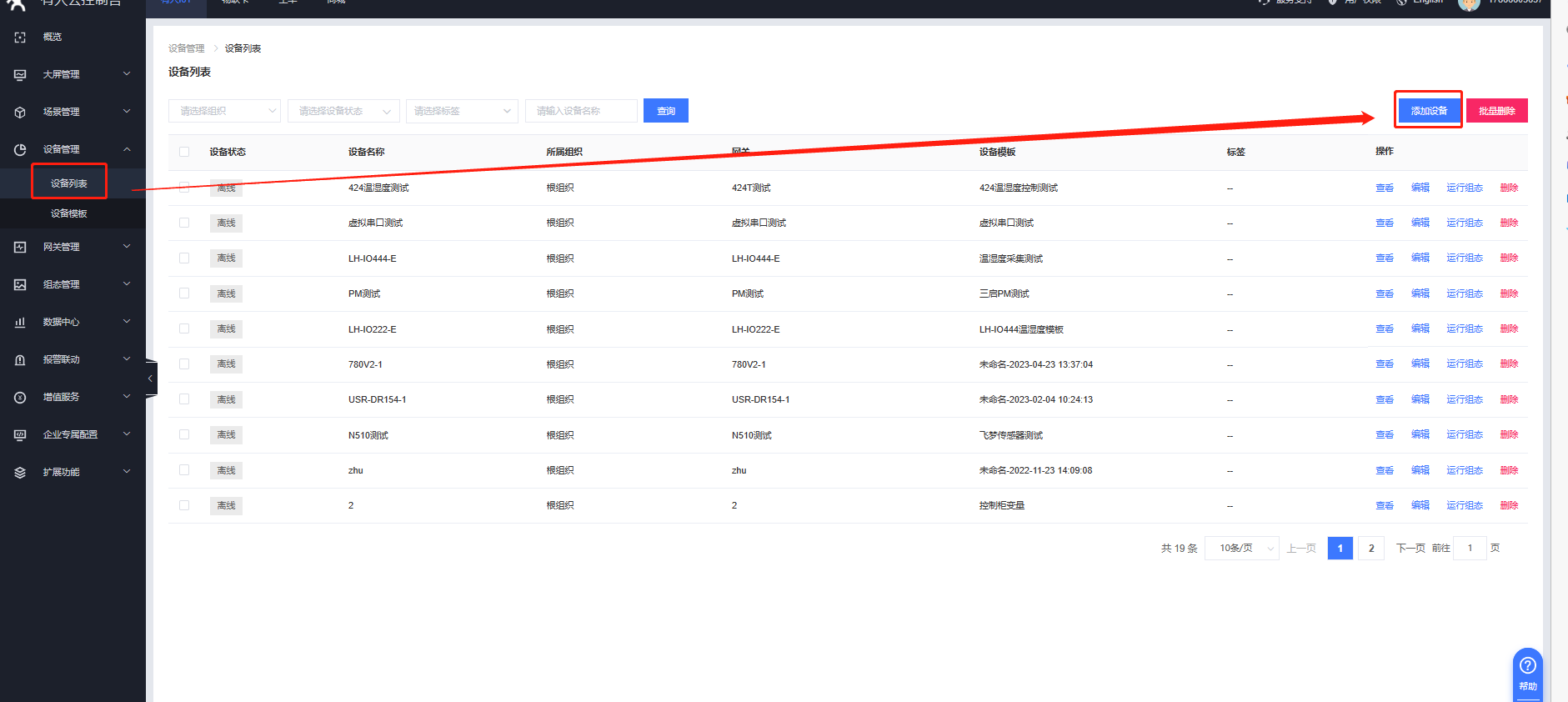

設備管理---設備列表---添加設備

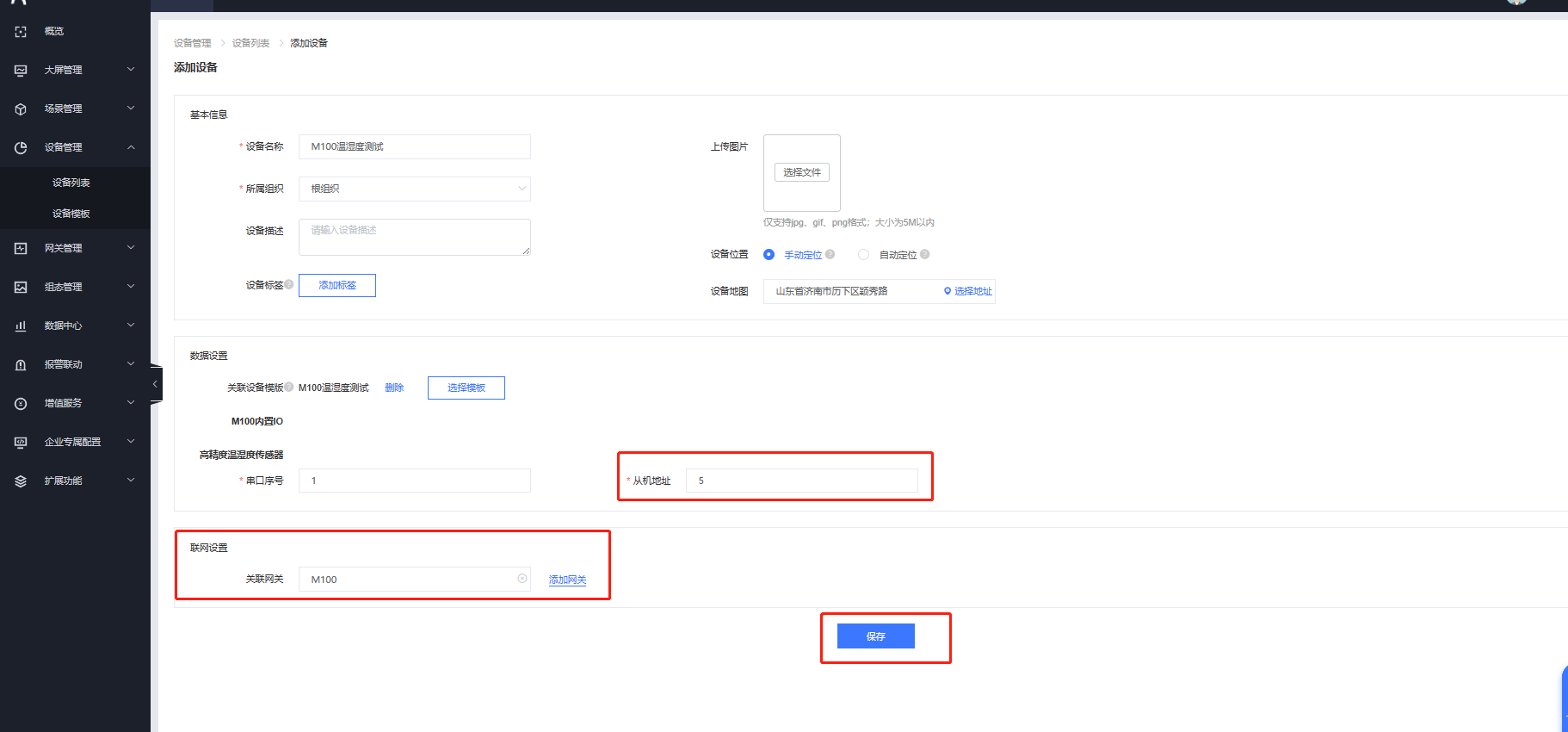

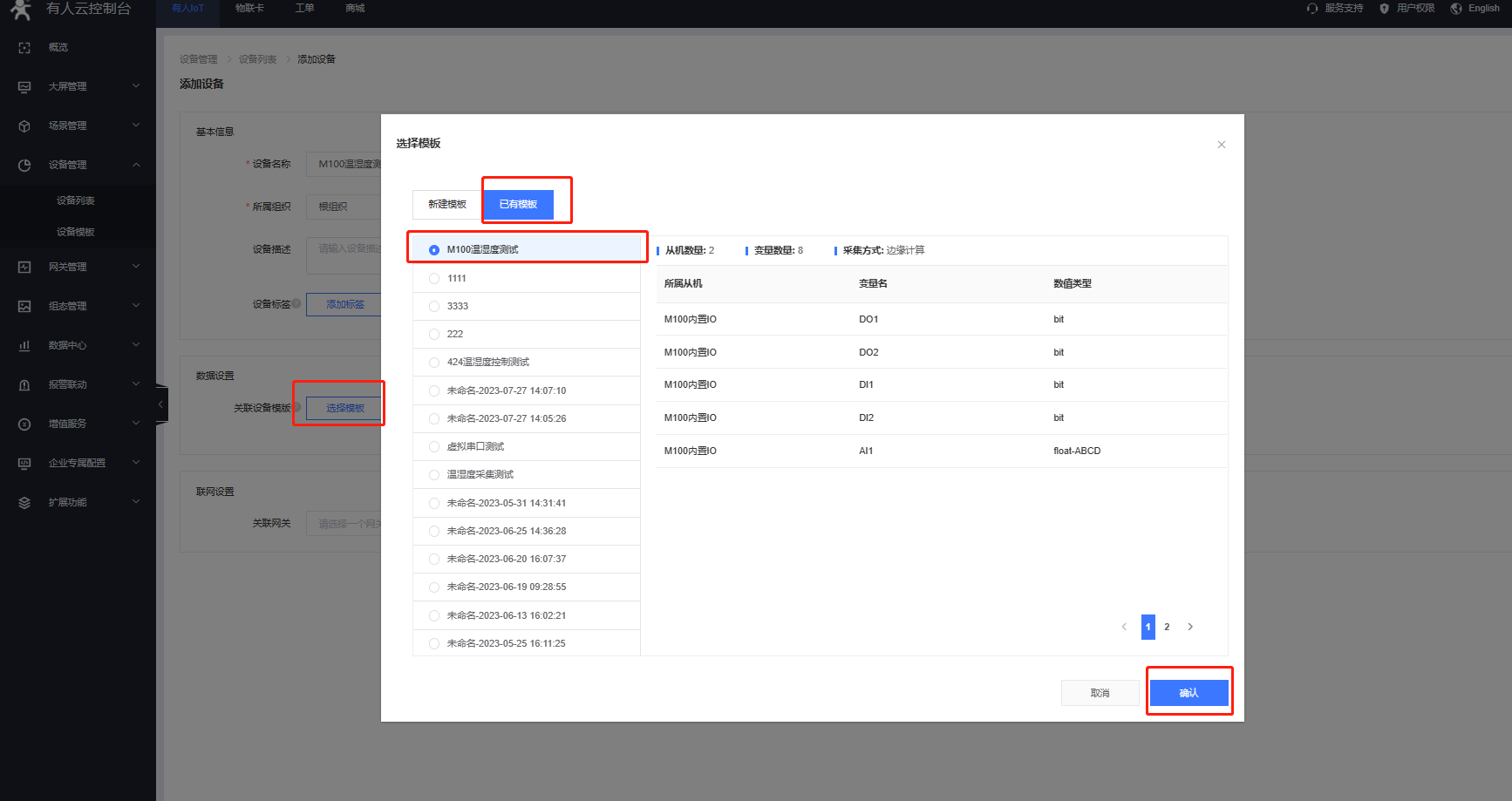

設備名稱：M100溫濕度測試---根組織---數據設置--選擇模板-已有模板---M100溫濕度測試---確認
上面測試過程中，溫濕度傳感器的地址設置為5，所以這里填寫5，然后聯網設置中關聯網關M100，點擊保存
（5 ）查看數據
接好線后，即可看到M100本身的IO狀態和其下接溫濕度傳感器的數據。
撰寫人：尹工
