USR-LG207點對點通信信號查詢
一、資料下載
USR-LG207說明書：http://www.ggxxsw.cn/Download/656.html
USR-LG207設置軟件：http://www.ggxxsw.cn/Download/693.html
測試軟件：http://www.ggxxsw.cn/Download/27.html
二、準備工作
1、USR-LG207-L-P產品 數量2個
2、電源適配器 12V 數量2個
3、485轉USB調試線/232轉USB調試線 數量2根
4、電腦 數量1臺
三、硬件連接

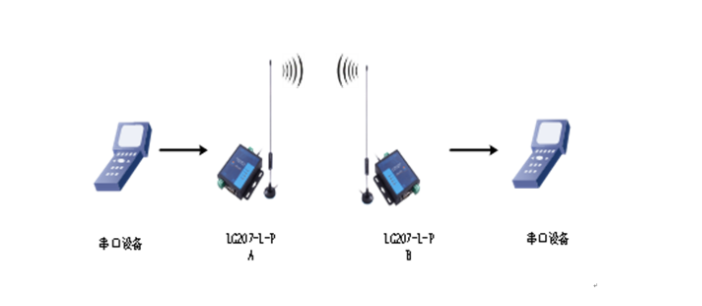

使用RS485串口線分別將LoRa數傳終端A、B接入串口設備（以PC機代替），給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。
四、產品參數配置
模塊工作在透傳狀態，保證兩模塊的SPD ,CH,ADDR參數相同。
主要AT指令：
AT+WMODE
AT+SPD
AT+CH
AT+ADDR

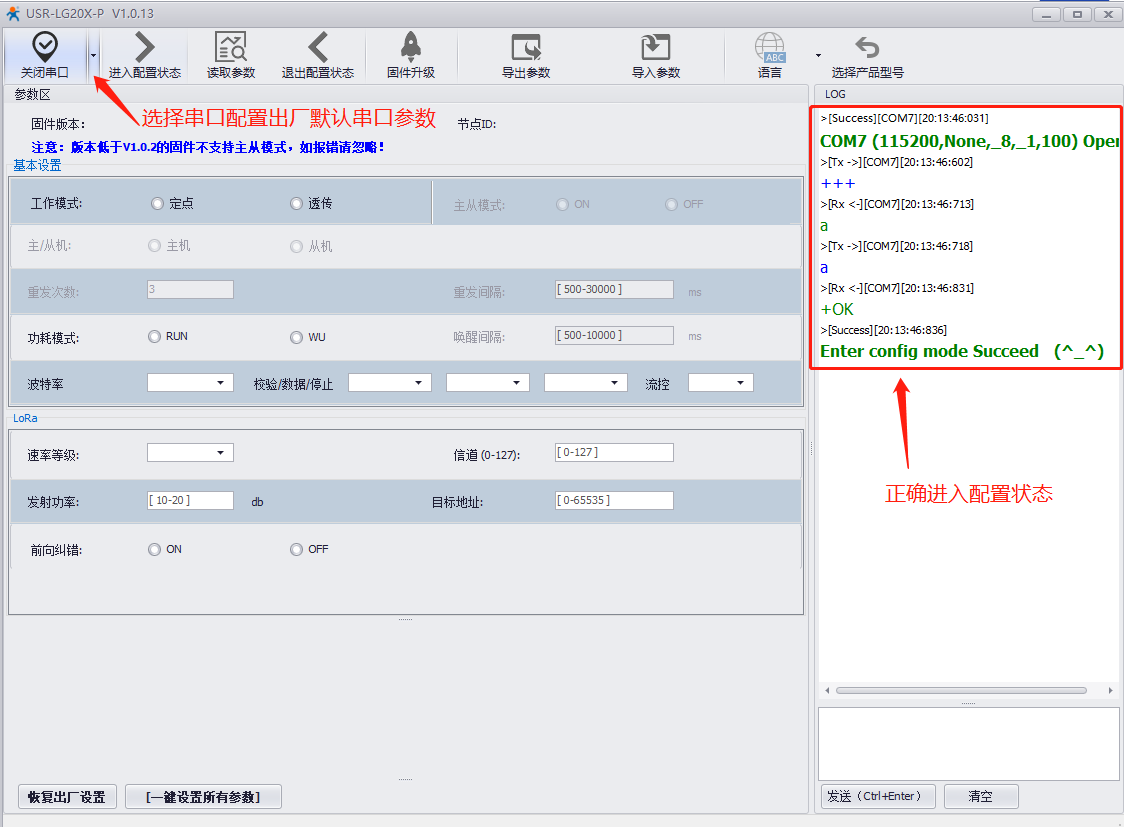

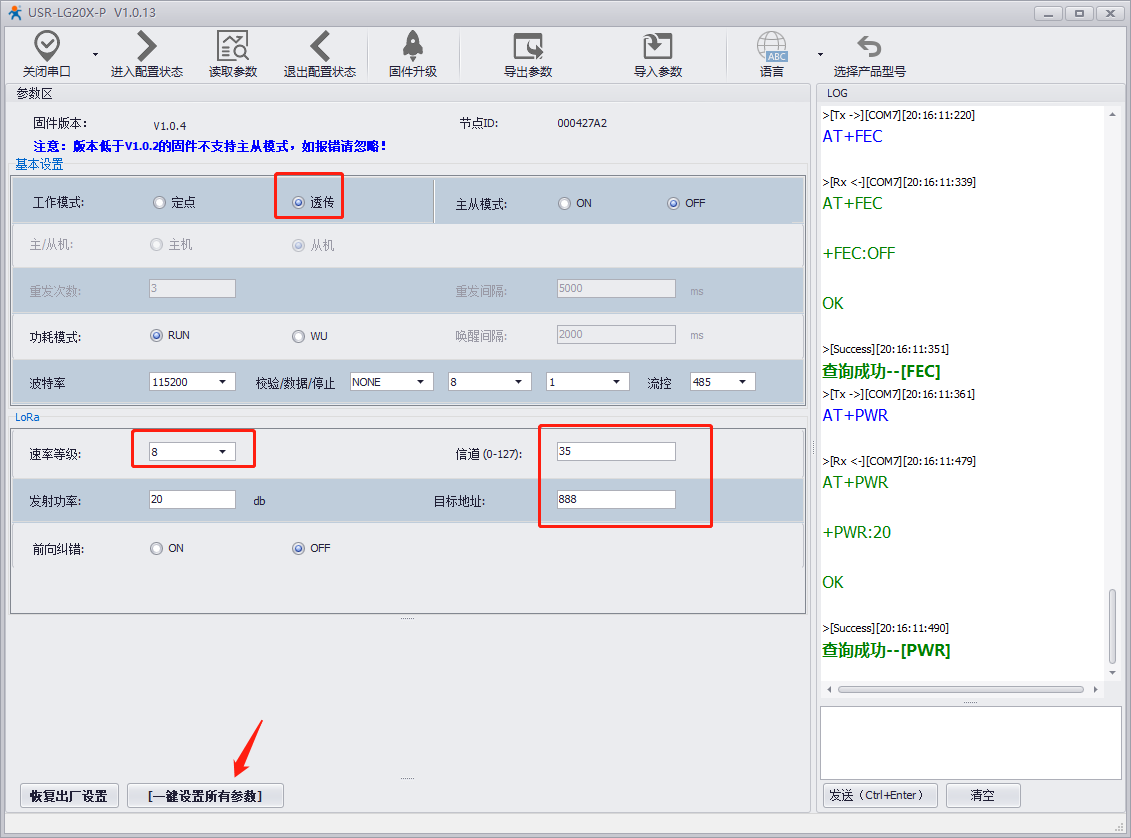

打開LoRa設置軟件（LG207和LG206-P選擇同一個），依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置上表中的參數、一鍵設置所有參數，關閉LoRa設置軟件。
兩臺設備設置同樣參數
五、數據調試

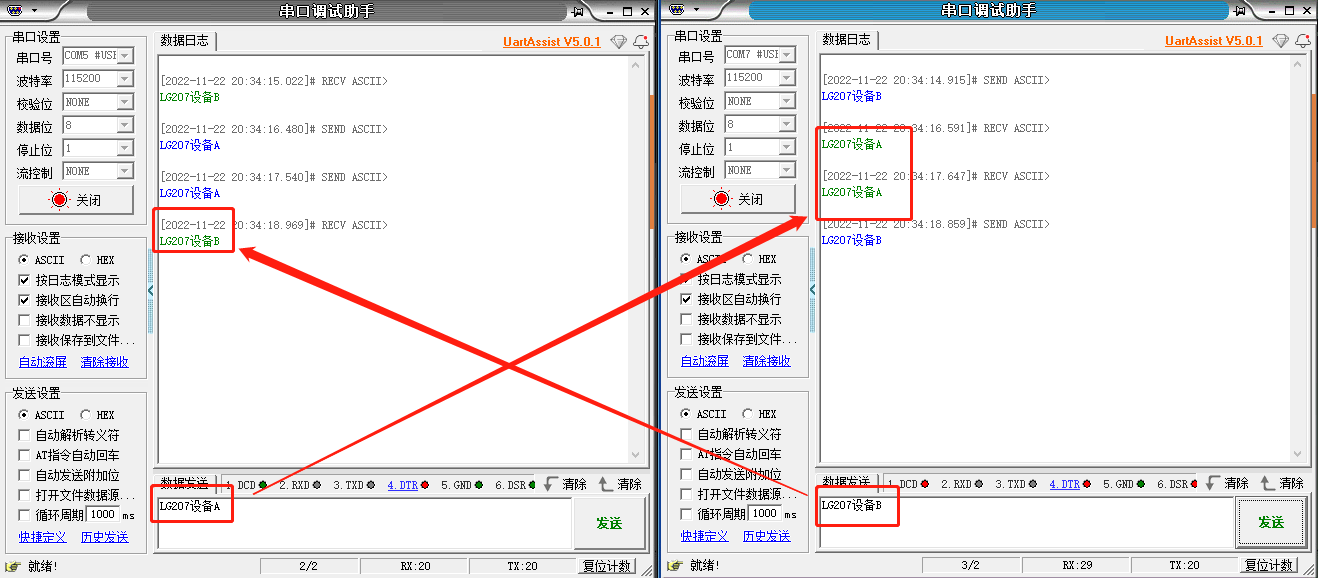

啟動兩個串口調試助手（模擬串口設備1,2）分別連接兩臺LORA設備的串口，使用串口設備1發送數據串口設備2可接收數據（反之亦然），通信效果如下圖所示：
六、信號強度查詢

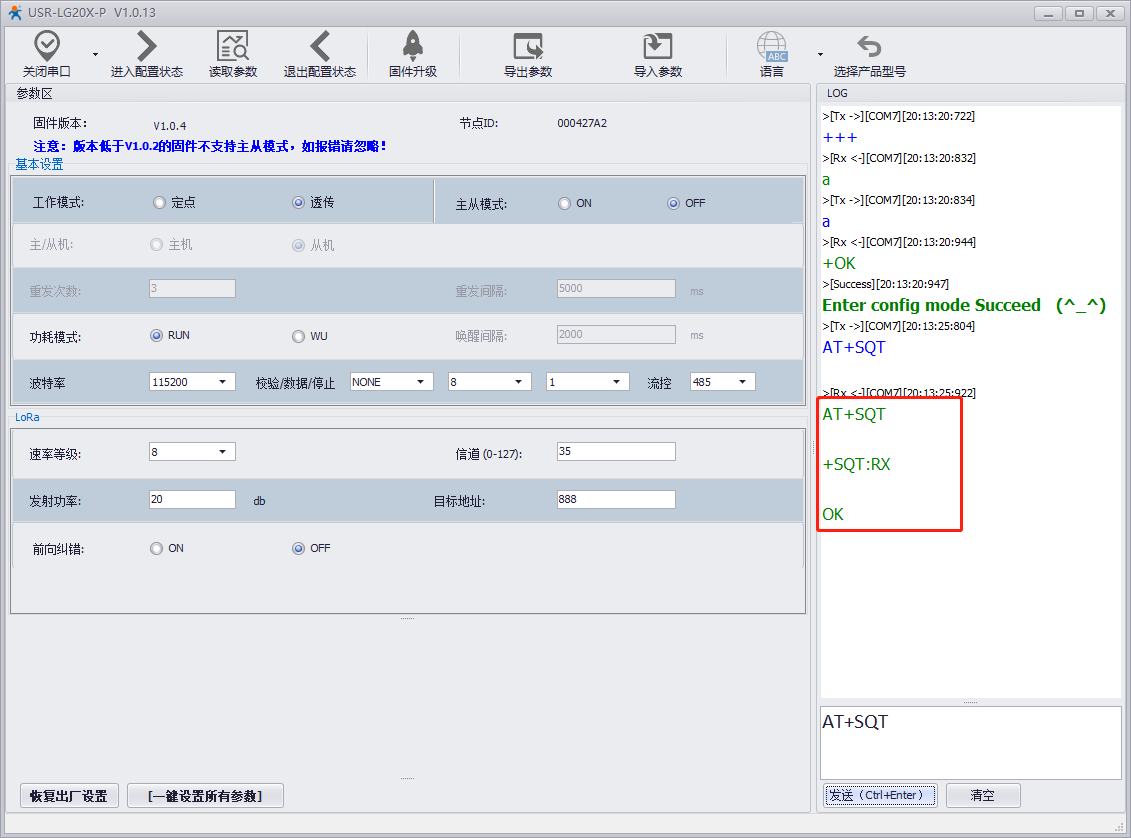

1、LORA傳輸設備A進入命令模式發送AT+SQT進入信號強度監聽狀態

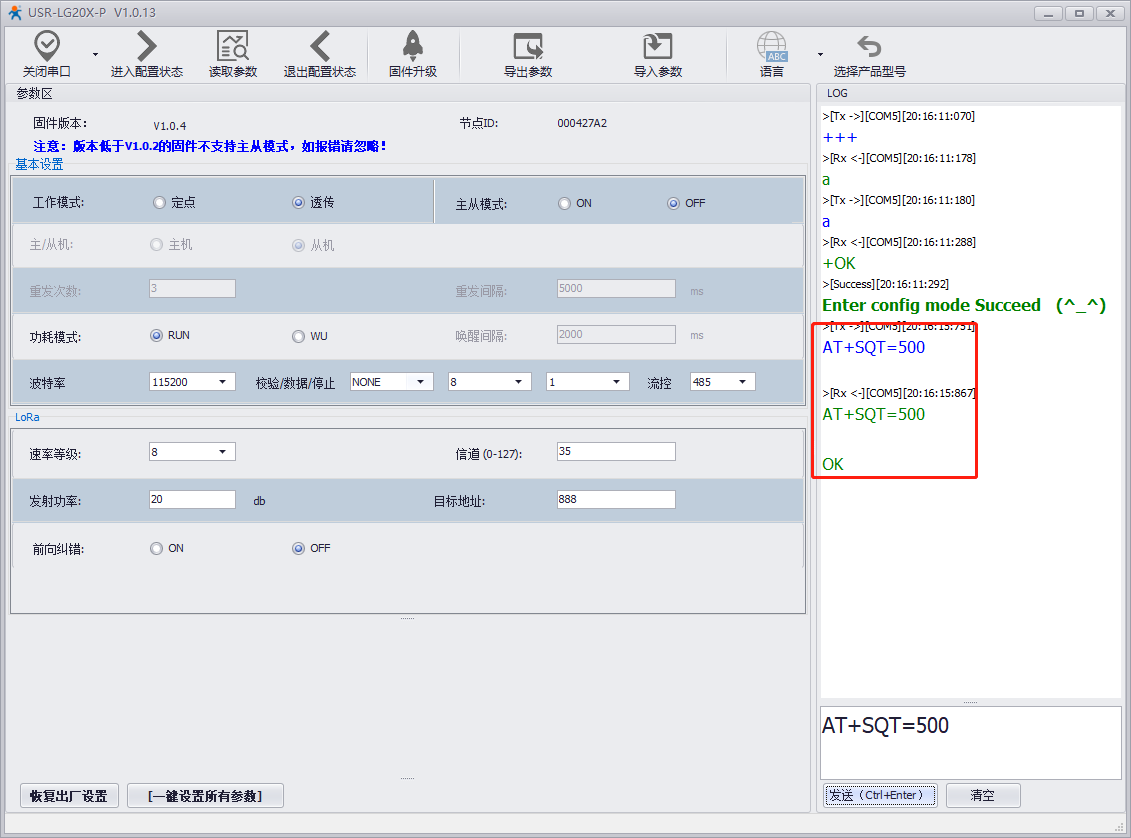

2、LoRa 數傳終端 B 可通過串口發送數據，也可以使用命令自動發送數據，例如每隔 500ms 發送一包數 據：AT+SQT=500

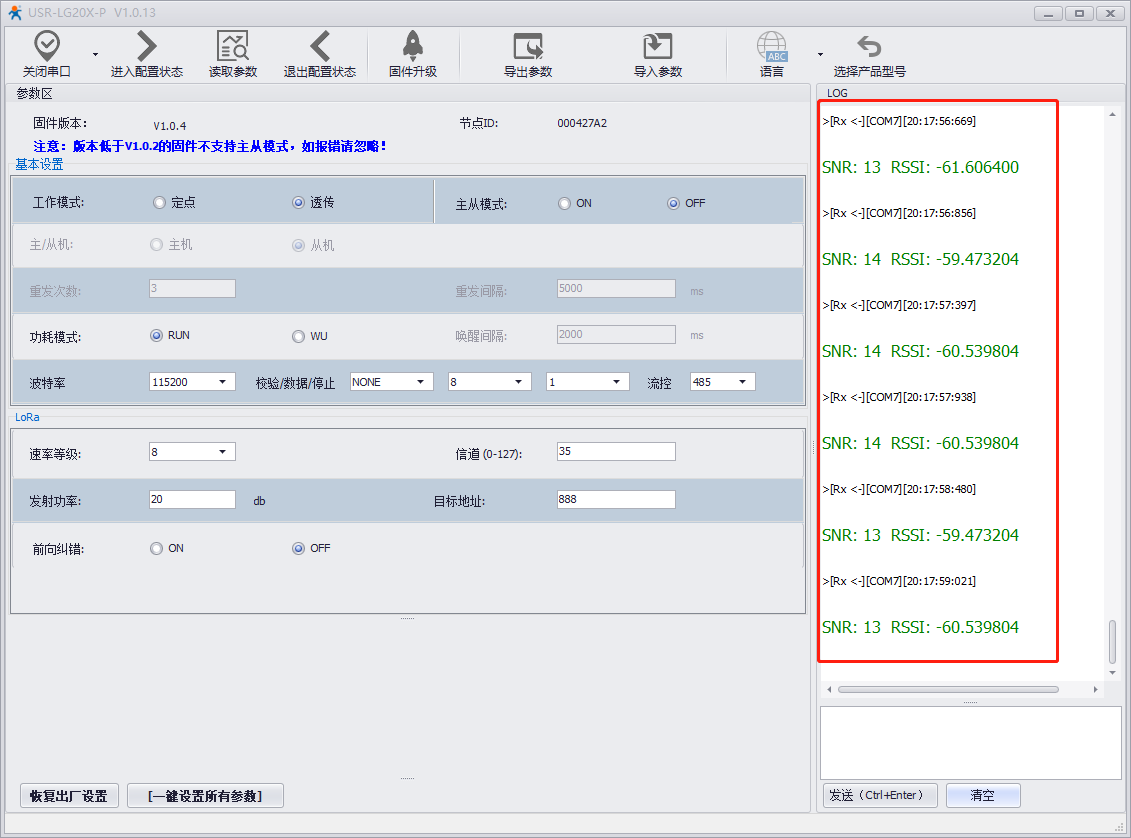

3、LoRa 數傳終端 A 接收到數據時通過串口輸出信號強度的信息
SNR：信噪比（越大越穩定） ，RSSI：接收信號的強度指示（越大越穩定） 注：建議在 RSSI 的值介于- 120~0 的范圍內使用，該值僅做參考，實際應用應以丟包率為準！
編寫人：劉琰偉
